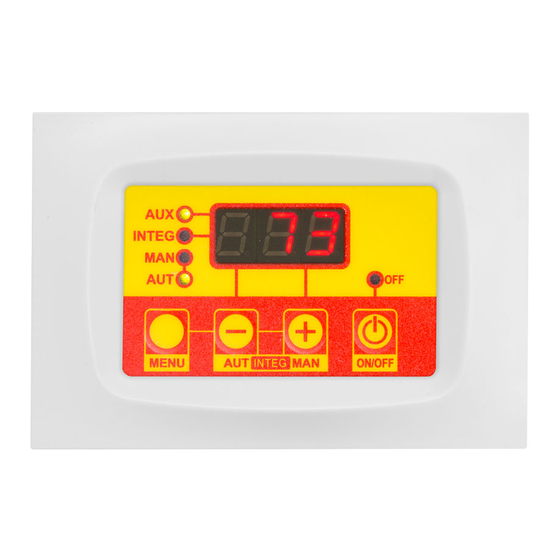

TiEmme TSol01 Quick Start Manual

Termoregolatore per PANNELLI SOLARI
a Circolazione Naturale
AUX
INTEG.
P1 P2 P3
LINEA IN 230 Vac
Sonda/Probe S1
Ingressi
Inputs
CRONO/Chrono
LINEA OUT
Uscite
INTEG.
Outputs
AUX
Dimensioni/Dimensions: Inbox 3 Modules:120 x 80 x 50 mm
Norme/Rules: EN 60730-1 50081-1 EN 60730-1 A1 50081-2
TiEmme elettronica Marsciano (PG) Italia
- Evitare di accoppiare i cavi ingressi con quelli 230Vac. Per prolunghe usare un
cavo schermato con calza libera di sezione minima 1,5 mm² e lunghezza max. 25 m.
- Munire l'alimentazione dell'impianto di un interruttore bipolare conforme alle
norme vigenti e con distanza di apertura dei contatti di almeno 3 mm in ciascun polo.
- L'installazione ed il collegamento elettrico del dispositivo devono essere eseguiti
da personale qualificato ed in conformità alle leggi vigenti.
- Prima di effettuare i collegamenti accertarsi che la rete elettrica sia scollegata.
Nell'ottica di un continuo sviluppo dei propri prodotti, il costruttore si riserva il diritto di apportare
modifiche a prestazioni e dati tecnici senza preavviso. Il consumatore è garantito contro i difetti di
conformità del prodotto per 24 mesi dalla data di vendita secondo la Direttiva Europea 1999/44/F. Su
richiesta è disponibile presso il venditore il testo completo della garanzia. La ditta non risponde per
danni dovuti a cablaggi errati o uso improprio del dispositivo
FUNZIONAMENTO
1. ON/OFF
La pressione prolungata del tasto P4 porta in ON/OFF
La spia 'OFF' segnala stato di OFF
Gestione Uscita 'INTEG.'
2.
La uscita controlla la integrazione del tipo resistenza elettrica o altro

Il pulsante P3 attiva il modo MANUALE:
 Modo MANUALE:
L'uscita è ON: si DISATTIVA sopra il Termostato di Sicurezza A05

Il pulsante P2 attiva il modo AUTOMATICO:
 Modo AUTOMATICO:

S1 minore di A01 Uscita ON

S1 maggiore di A01 Uscita OFF
Gestione Uscita 'LINE OUT'
3.
L'uscita è ATTIVA nel caso di dispositivo ACCESO: può essere
utilizzata per alimentare carichi locali entro la portata del FUSIBILE
4. Ingresso CRONO
Contatto Aperto: dispositivo OFF
Contatto Chiuso: dispositivo ON
1 2 3 4 5 6 7 8 9 10
P4
230 Vac 10% 50 Hz 2VA
1 2
F-- N
13 14
Sonda Boiler /Buffer Probe
--
15 16 ON/OFF Comando/Command
--
3 4
N-- F
5 6 7 Integrazione/Integration
COM-- N.C.-- N.O.
8 9 10
COM-- N.C.-- N.O.
info@tiemmeelettronica.it
led MAN ON
led AUTO ON
In caso di non utilizzo lasciare i
terminali 15 e 16 scollegati.
TSol01
Ausiliario/Auxiliary
- Avoid to join the cables of the probes with those of power. For extensions use a
screened cable with free stocking of least section 1,5 mm²s and length max. 25 ms.
- Provide the feeding of the plant of a bipolar interrupter conforming to the norms
and with distance of opening of the contacts at least of 3 mms in every pole
- The installation and the electric connection of the device must be done from
qualified people and in conformity to the laws.
- Before effecting any connection verify that the electric net is not connected.
In the optics of a continuous development of its own products, the builder reserves him the right to bring
performances changes and technical data without warning. The consumer is guaranteed against the
defects of conformity of the product for 24 months from the date of sale according to the European
Directive 1999/44/F. The seller has the complete text of the guarantee. The firm doesn't respond for
damages due to wrong wirings or improper use of the device
1. ON/OFF
The prolonged pressure of the button P4 switch ON/OFF.
The led OFF signals the OFF state
2. INTEG. Output Management
This output controls the integration like electric resistance or other

The button P3 activates the Manual:
 MANUAL Mode:
The output is ON: is DEACTIVATED over the Safety Thermostat A05

The button P2 activates the AUTOMATIC Mode.
 AUTOMATIC Mode:

S1 under A01

S1 over A01
'LINE OUT' Output Management
3.
The output is ON when the controller is ON: can be used to supply
local loads within the range of the FUSE
4. CHRONO Input
Contact OPEN:
Contact CLOSED: Controller ON
Temperature Controller for SOLAR PANEL
Natural Circulation
13 14 15 16
Electrical Resistance
>700W
Fuse T3,15 A
NTC10K Temperature range 0–99°C  1°C
Contatto/Contact N.O.
230 Vac Max 3A
Contatti in scambio/Free contacts
Contatti in scambio/Free contacts

OPERATION

led MAN ON
led AUTO ON
Output ON
Output OFF
you
Controller OFF If
connectors 15 and 16 open.

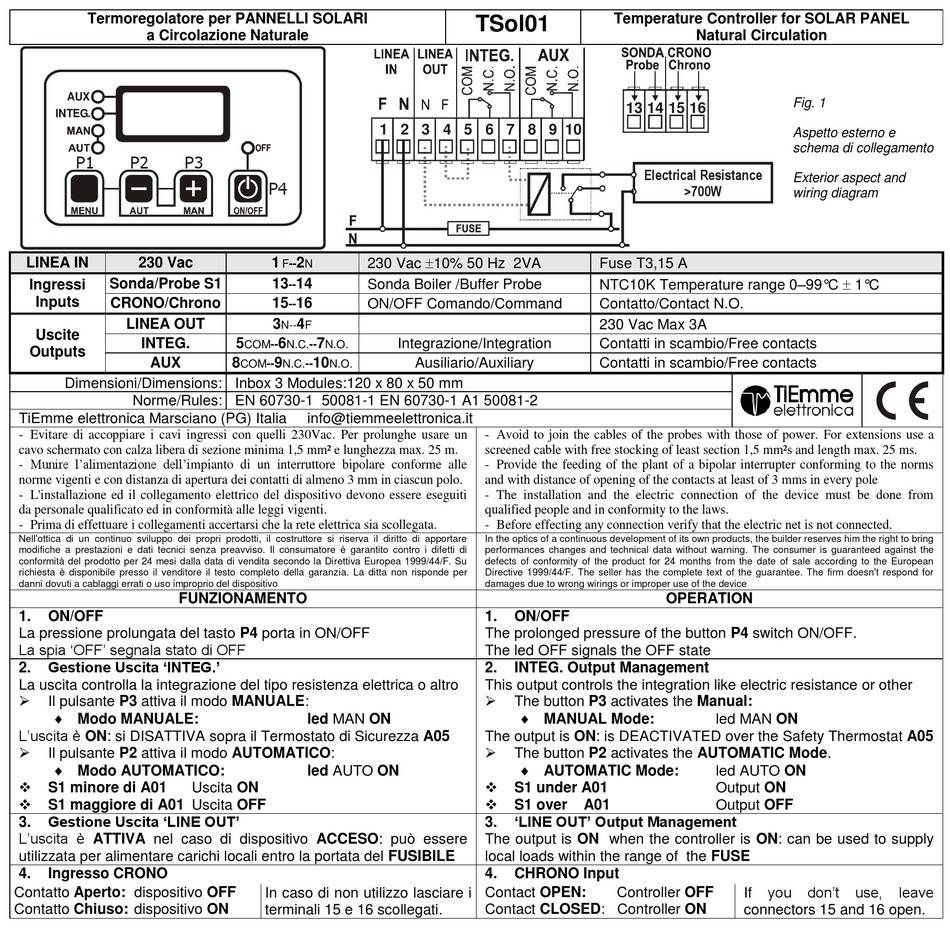

Fig. 1
Aspetto esterno e
schema di collegamento
Exterior aspect and
wiring diagram
don't use, leave
