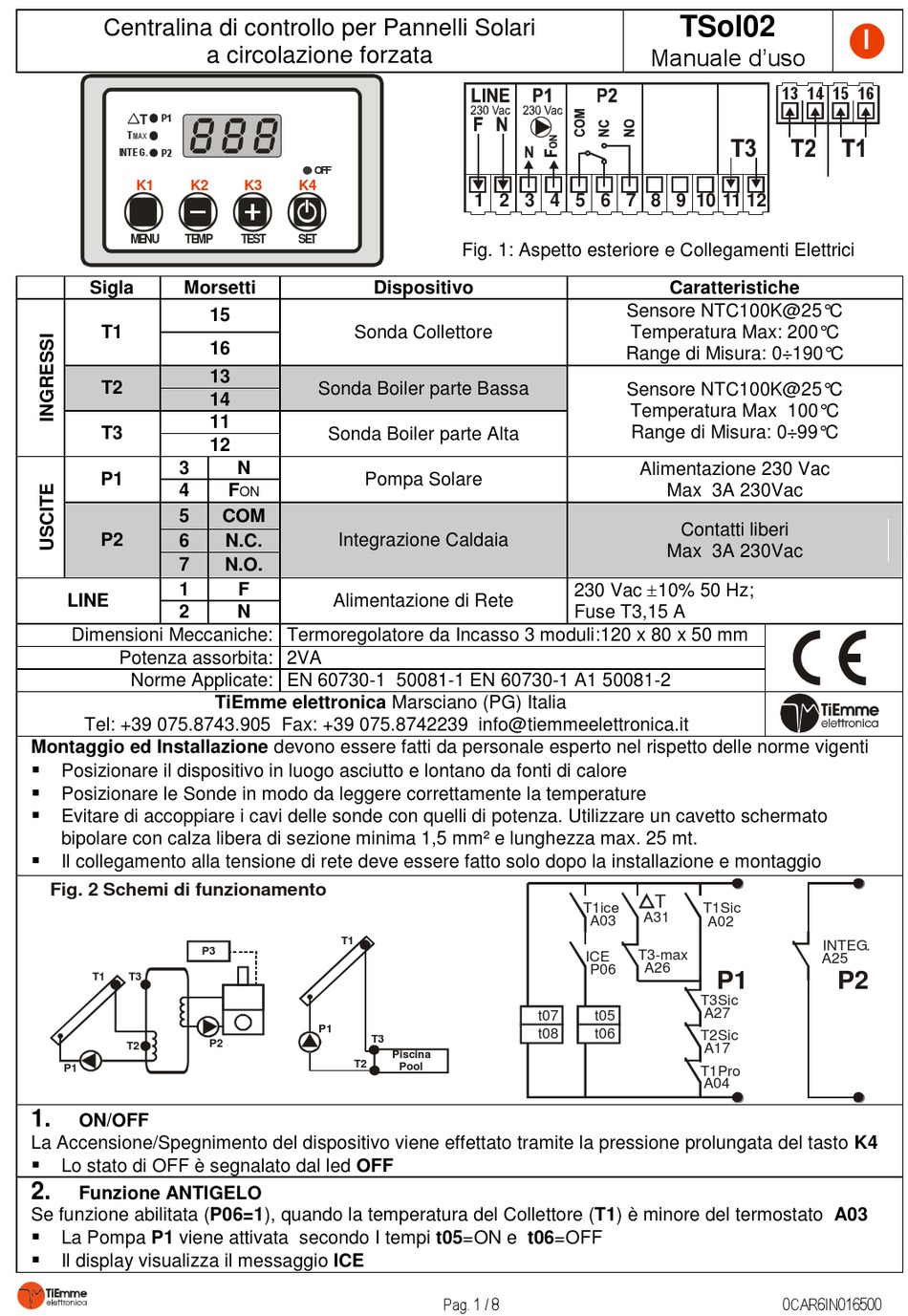

TiEmme TSol02 User Manual

Centralina di controllo per Pannelli Solari
P1
T
T
MAX
INTEG.
P2
K1 K2
ME NU TE MP
Sigla Morsetti
T1
T2
T3
3
P1
4
5
P2
6
7
1
LINE
2
Dimensioni Meccaniche: Termoregolatore da Incasso 3 moduli:120 x 80 x 50 mm
Potenza assorbita: 2VA
Norme Applicate: EN 60730-1 50081-1 EN 60730-1 A1 50081-2
Tel: +39 075.8743.905 Fax: +39 075.8742239 info@tiemmeelettronica.it
Montaggio ed Installazione devono essere fatti da personale esperto nel rispetto delle norme vigenti

Posizionare il dispositivo in luogo asciutto e lontano da fonti di calore

Posizionare le Sonde in modo da leggere correttamente la temperature

Evitare di accoppiare i cavi delle sonde con quelli di potenza. Utilizzare un cavetto schermato
bipolare con calza libera di sezione minima 1,5 mm² e lunghezza max. 25 mt.

Il collegamento alla tensione di rete deve essere fatto solo dopo la installazione e montaggio
Fig. 2 Schemi di funzionamento
P3
T1 T3
T2
P1
1.
On/Off
La Accensione/Spegnimento del dispositivo viene effettato tramite la pressione prolungata del tasto K4

Lo stato di OFF è segnalato dal led OFF
2.
Funzione ANTIGELO
Se funzione abilitata (P06=1), quando la temperatura del Collettore (T1) è minore del termostato A03

La Pompa P1 viene attivata secondo I tempi t05=ON e t06=OFF

Il display visualizza il messaggio ICE
a circolazione forzata
OFF
K3 K4
TEST SE T
Dispositivo
15
Sonda Collettore
16
13
Sonda Boiler parte Bassa
14
11
Sonda Boiler parte Alta
12
N
Pompa Solare
F
ON
COM
Integrazione Caldaia
N.C.
N.O.
F
Alimentazione di Rete
N
TiEmme elettronica Marsciano (PG) Italia
T1
P1
T3
P2
T2
1 2 3 4 5 6 7 8 9 10 11 12

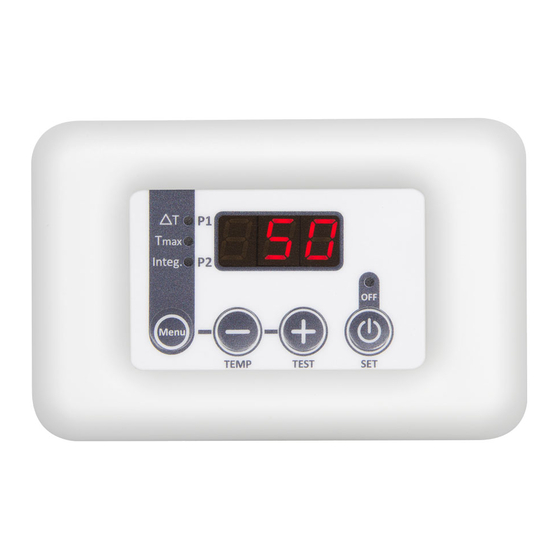

Fig. 1: Aspetto esteriore e Collegamenti Elettrici
t07
t08
Piscina
Pool
Pag. 1 / 8
TSol02
Manuale d'uso
Caratteristiche
Sensore NTC100K@25°C
Temperatura Max: 200°C
Range di Misura: 0÷190°C
Sensore NTC100K@25°C
Temperatura Max 100°C
Range di Misura: 0÷99°C
Alimentazione 230 Vac
Max 3A 230Vac
Contatti liberi
Max 3A 230Vac
230 Vac 10% 50 Hz;
Fuse T3,15 A
T
T1ice T1Sic
A31
A03
A02
T3-max
ICE
A26
P06
P1
T3Sic
A27
t05
t06
T2Sic
A17
T1Pro
A04
I
13 14 15 16
INTEG.
A25
P2
0CAR6IN016500
