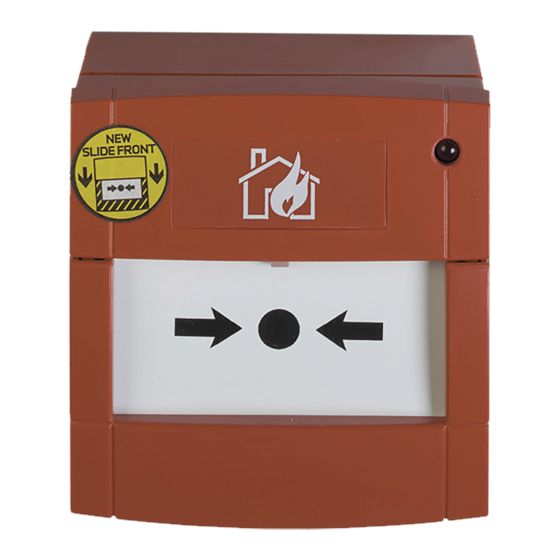

KAL455 Manual Call Point Installation Sheet
DE NL PL
1
DE: Installations Beschreibung
Beschreibung
Diese Beschreibung beinhaltet Installationsinformationen für
KAL455 Druckknopfmelder. Diese Druckknopfmelder sind für
den Gebrauch in Kilsen analogen Brandmeldesystemen und
sind für den Außen- und Innenbereich geeignet.
Installation
Warnung
Dieses Produkt muss von qualifiziertem Personal
:
gemäß der Norm CEN/TS 54-14 sowie aller anderen vor Ort
geltenden gesetzlichen Bestimmungen und behördlichen
Vorschriften installiert werden.
Elektrische Verbindung

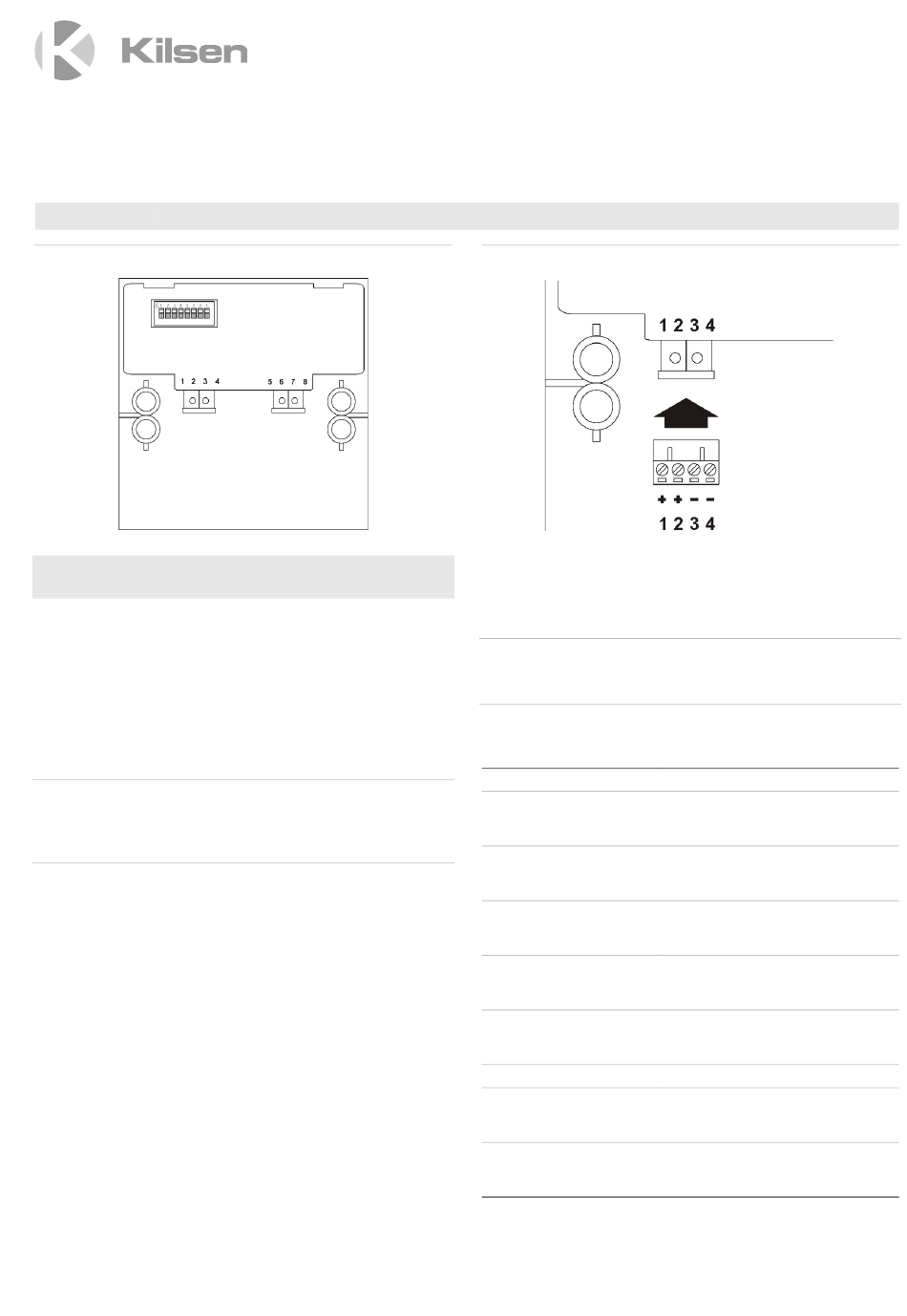

C Verdrahtung des KAL455 Anschlussblock (Abbildung 2) wie
folgt:
1.
Eingang (positiv)
2.
Ausgang (positiv)
3.
Eingang (negativ)
4.
Ausgang (negativ)
Adressierung
Verwenden Sie zur Zuweisung (Abbildung 1) einer
Geräteadresse zwischen 128 und 252 den DIP-Schalter
(vgl. 4).
© 2021 Carrier. All rights reserved.
2
Wartung
Grundlegend sollte einmal jährlich eine Wartung erfolgen. Die
interne Verdrahtung nicht verändern.
Warnung
Wenn Sie das rücksetzbare Element von Glas auf
:
Flexi umstellen, drücken Sie nach der Installation auf das
Element, um den Vorgang zu bestätigen.
Technische Daten
Netzspannung
Stromentnahme
Ruhezustand
Alarm
Kabelgröße
Min.
Max.
IP-Schutzklasse
KAL455
KAL455E
Betriebstemperatur
KAL455
KAL455E
Lagertemperatur
KAL455
KAL455E
Relative Luftfeuchtigkeit
Abmessungen (B × H × T)
KAL455
KAL455E
Gewicht
KAL455
KAL455E
[1] Ohne Montagegehäuse.
1 / 4
22 bis 35 VDC
max. 250 ųA
max. 2.5 mA
0.8 mm
2
2.5 mm
2
IP24D
IP67
−10°C bis +55°C
−25°C bis +70°C
−10°C bis +70°C
−25°C bis +70°C
10% bis 95%
89 x 93 x 27.5 mm [1]
97.5 x 93 x 27.5 mm [1]
180 g
350 g
P/N 20-8030-501-1200-09 • ISS 03NOV21
D1114-4
