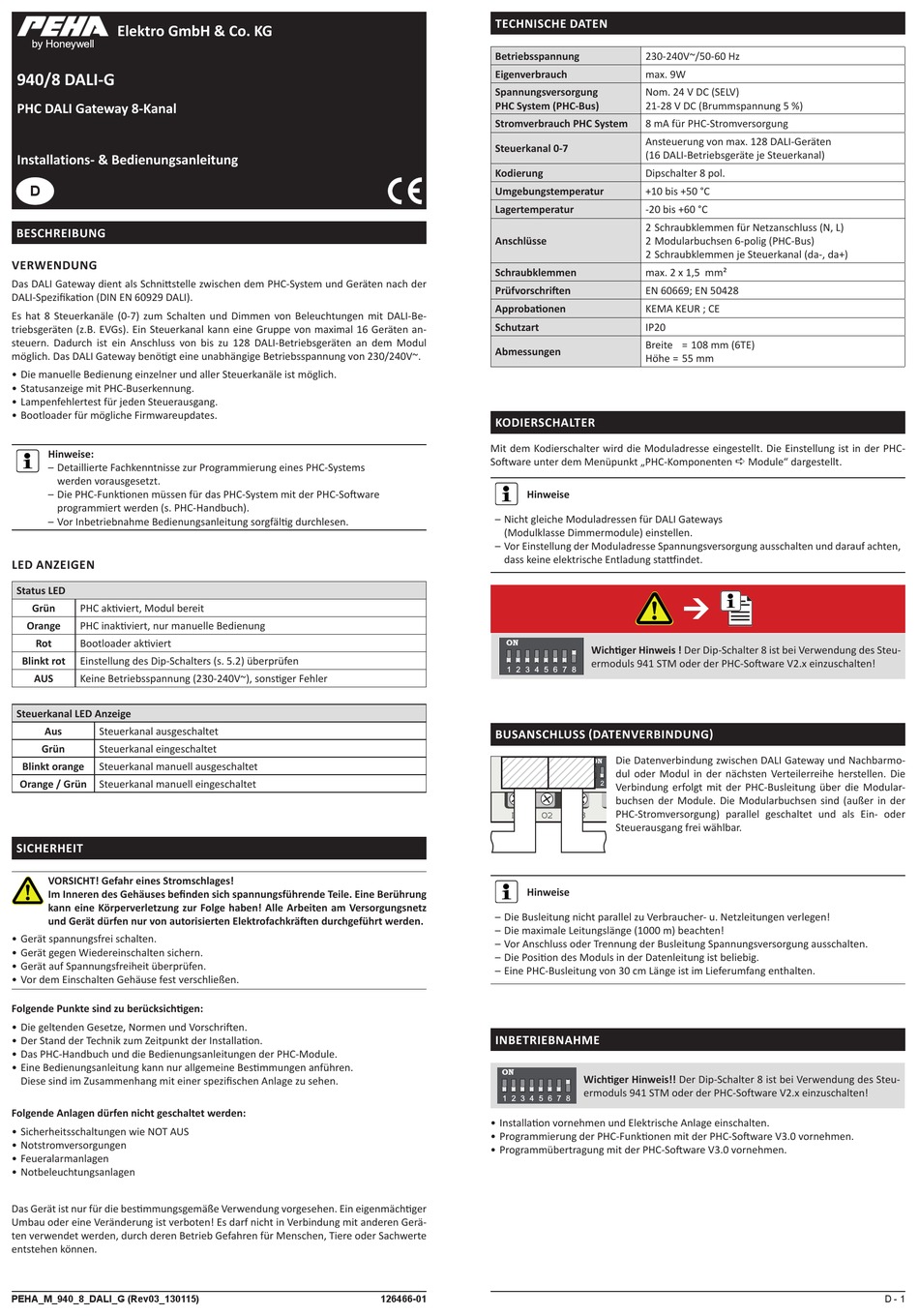

Honeywell PEHA 940/8 DALI-G Installation Manual

Elektro GmbH & Co. KG

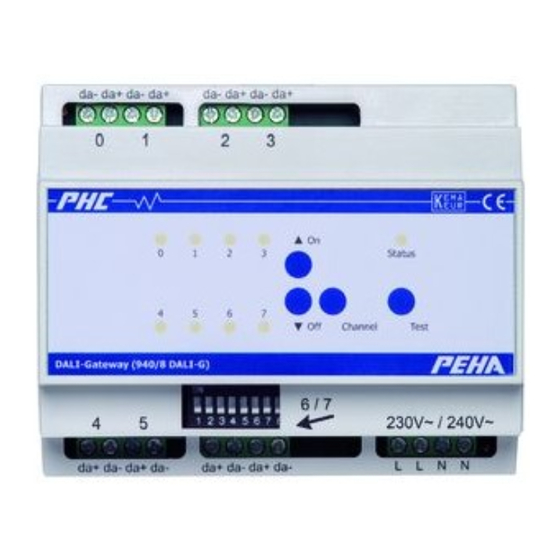

940/8 DALI-G
PHC DALI Gateway 8-Kanal
Installations- & Bedienungsanleitung
D
BeschreiBung
Verwendung
Das DALI Gateway dient als Schnittstelle zwischen dem PHC-System und Geräten nach der
DALI-Spezifikation (DIN EN 60929 DALI).
Es hat 8 Steuerkanäle (0-7) zum Schalten und Dimmen von Beleuchtungen mit DALI-Be-
triebsgeräten (z.B. EVGs). Ein Steuerkanal kann eine Gruppe von maximal 16 Geräten an-
steuern. Dadurch ist ein Anschluss von bis zu 128 DALI-Betriebsgeräten an dem Modul
möglich. Das DALI Gateway benötigt eine unabhängige Betriebsspannung von 230/240V~.
• Die manuelle Bedienung einzelner und aller Steuerkanäle ist möglich.
• Statusanzeige mit PHC-Buserkennung.
• Lampenfehlertest für jeden Steuerausgang.
• Bootloader für mögliche Firmwareupdates.
hinweise:
– Detaillierte Fachkenntnisse zur Programmierung eines PHC-Systems
werden vorausgesetzt.
– Die PHC-Funktionen müssen für das PHC-System mit der PHC-Software
programmiert werden (s. PHC-Handbuch).
– Vor Inbetriebnahme Bedienungsanleitung sorgfältig durchlesen.
Led Anzeigen
status Led
grün
PHC aktiviert, Modul bereit
Orange PHC inaktiviert, nur manuelle Bedienung
rot Bootloader aktiviert
Blinkt rot Einstellung des Dip-Schalters (s. 5.2) überprüfen
Aus Keine Betriebsspannung (230-240V~), sonstiger Fehler
Vorsicht! Kontamination Vorsicht! Kontamination Vorsicht, Gefahr durch
steuerkanal Led Anzeige
Abquetschen
Aus Steuerkanal ausgeschaltet
grün Steuerkanal eingeschaltet
Blinkt orange Steuerkanal manuell ausgeschaltet
Vorsicht, Gefahr durch Vorsicht, Gefahr durch Vorsicht, Gefahr durch
Orange / grün Steuerkanal manuell eingeschaltet
elektrischen Strom elektrischen Strom elektromagnetische
Strahlung
sicherheit
Vorsicht, Gefahr durch Vorsicht, Gefahr durch Vorsicht, Gefahr durch
heiße Oberfläche Laserstrahlung Radioaktivität
VOrsicht! gefahr eines stromschlages!
Im Inneren des Gehäuses befinden sich spannungsführende Teile. Eine Berührung
kann eine Körperverletzung zur Folge haben! Alle Arbeiten am Versorgungsnetz
Vorsicht, Warnung vor Vorsichtig verschieben! Während der
und Gerät dürfen nur von autorisierten Elektrofachkräften durchgeführt werden.
einer Gefahrstelle - veraltet - Schweißarbeiten,
Arbeitsstelle beobachten
• Gerät spannungsfrei schalten.
• Gerät gegen Wiedereinschalten sichern.
• Gerät auf Spannungsfreiheit überprüfen.
• Vor dem Einschalten Gehäuse fest verschließen.
Wandhydrant (2. Wandhydrant, mit Angabe Wareneingang -
Vorschlag) des Anschlusses Freigegeben
Folgende Punkte sind zu berücksichtigen:
• Die geltenden Gesetze, Normen und Vorschriften.
• Der Stand der Technik zum Zeitpunkt der Installation.
• Das PHC-Handbuch und die Bedienungsanleitungen der PHC-Module.
• Eine Bedienungsanleitung kann nur allgemeine Bestimmungen anführen.
Diese sind im Zusammenhang mit einer spezifischen Anlage zu sehen.
Folgende Anlagen dürfen nicht geschaltet werden:
• Sicherheitsschaltungen wie NOT AUS
• Notstromversorgungen
• Feueralarmanlagen
• Notbeleuchtungsanlagen
Das Gerät ist nur für die bestimmungsgemäße Verwendung vorgesehen. Ein eigenmächtiger
Umbau oder eine Veränderung ist verboten! Es darf nicht in Verbindung mit anderen Gerä-
ten verwendet werden, durch deren Betrieb Gefahren für Menschen, Tiere oder Sachwerte
entstehen können.
PEHA_M_940_8_DALI_G (Rev03_130115)
Vorsicht, Gefahr durch Vorsicht, Gefahr durch
Abschneiden Abstürzen
Vorsicht, Gefahr durch Vorsicht, Gefahr durch
explosionsgefährliche feuergefährliche Stoffe
Stoffe
Vorsicht, Gefahr durch Vorsicht, Gefahr durch
Rutschen Stolpern
Wandbrände nicht von Wandbrände von unten
oben löschen nach oben löschen
Wareneingang - Gesperrt Wärmeabzugseinrichtung
126466-01
technische dAten
Betriebsspannung 230-240V~/50-60 Hz
Eigenverbrauch max. 9W
Spannungsversorgung Nom. 24 V DC (SELV)
PHC System (PHC-Bus) 21-28 V DC (Brummspannung 5 %)
Stromverbrauch PHC System 8 mA für PHC-Stromversorgung
Ansteuerung von max. 128 DALI-Geräten
Steuerkanal 0-7
(16 DALI-Betriebsgeräte je Steuerkanal)
Kodierung Dipschalter 8 pol.
Umgebungstemperatur +10 bis +50 °C
Lagertemperatur -20 bis +60 °C
2 Schraubklemmen für Netzanschluss (N, L)
Anschlüsse 2 Modularbuchsen 6-polig (PHC-Bus)
2 Schraubklemmen je Steuerkanal (da-, da+)
schraubklemmen
max. 2 x 1,5 mm²
Prüfvorschriften EN 60669; EN 50428
Approbationen KEMA KEUR ; CE
schutzart IP20
Breite = 108 mm (6TE)
Abmessungen
Höhe = 55 mm
Vorsicht! Erhöhte Vorsicht! Kontamination
Strahlung
KOdierschALter
Mit dem Kodierschalter wird die Moduladresse eingestellt. Die Einstellung ist in der PHC-
Software unter dem Menüpunkt „PHC-Komponenten  Module" dargestellt.
Vorsicht, Gefahr durch Vorsicht, Gefahr durch
ätzende Stoffe elektrischen Strom
hinweise
– Nicht gleiche Moduladressen für DALI Gateways
(Modulklasse Dimmermodule) einstellen.
– Vor Einstellung der Moduladresse Spannungsversorgung ausschalten und darauf achten,
dass keine elektrische Entladung stattfindet. I0 Vorsicht, Gefahr durch O0 I1 O1 Vorsicht, Gefahr durch I4 I4 O4 O4
giftige Stoffe heiße Oberfläche
6A μ 6A μ 10A μ
Vorsicht, Gefahr durch Vorsicht, Warnung vor
ON
PHC System
Verwickeln Wichtiger Hinweis ! Der Dip-Schalter 8 ist bei Verwendung des Steu- einer Gefahrstelle
ermoduls 941 STM oder der PHC-Software V2.x einzuschalten!
1 2 3 4 5 6 7 8
Wandhydrant Wandhydrant (2.
4x 6A/10A 250V AC μ (I max 4x 6A/10A , I
BUSAnSCHLUSS (DATEnVErBInDUnG) N
Vorschlag)
942/10 AM
Die Datenverbindung zwischen DALI Gateway und Nachbarmo-
ON
dul oder Modul in der nächsten Verteilerreihe herstellen. Die
6A μ 6A μ 10A μ
Verbindung erfolgt mit der PHC-Busleitung über die Modular-
1 2 3 4 5 6 7 8
buchsen der Module. Die Modularbuchsen sind (außer in der
PHC-Stromversorgung) parallel geschaltet und als Ein- oder
I2 O2 I3 O3 I6 I6 O6 O6
Steuerausgang frei wählbar.
hinweise
– Die Busleitung nicht parallel zu Verbraucher- u. Netzleitungen verlegen!
– Die maximale Leitungslänge (1000 m) beachten!
– Vor Anschluss oder Trennung der Busleitung Spannungsversorgung ausschalten.
– Die Position des Moduls in der Datenleitung ist beliebig.
– Eine PHC-Busleitung von 30 cm Länge ist im Lieferumfang enthalten.
inBetrieBnAhme
ON
Wichtiger Hinweis!! Der Dip-Schalter 8 ist bei Verwendung des Steu-
ermoduls 941 STM oder der PHC-Software V2.x einzuschalten!
1 2 3 4 5 6 7 8
• Installation vornehmen und Elektrische Anlage einschalten.
• Programmierung der PHC-Funktionen mit der PHC-Software V3.0 vornehmen.
• Programmübertragung mit der PHC-Software V3.0 vornehmen.
Vorsicht! Kontamination Vorsicht, Gefahr durch
Abquetschen
Vorsicht, Gefahr durch Vorsicht, Gefahr durch
elektrischen Strom elektromagnetische
Strahlung
I5 I5 O5 O5
Vorsicht, Gefahr durch Vorsicht, Gefahr durch
Laserstrahlung Radioaktivität


10A μ
Vorsichtig verschieben! Während der
- veraltet - Schweißarbeiten,
Arbeitsstelle beobachten
Wandhydrant, mit Angabe Wareneingang -
max 4x 1A/3A)
M
N
des Anschlusses Freigegeben
10A μ
I7 I7 O7 O7
Vorsi
Absc
Vorsi
explo
Stoffe
Vorsi
Rutsc
Wand
oben
Ware
D - 1
