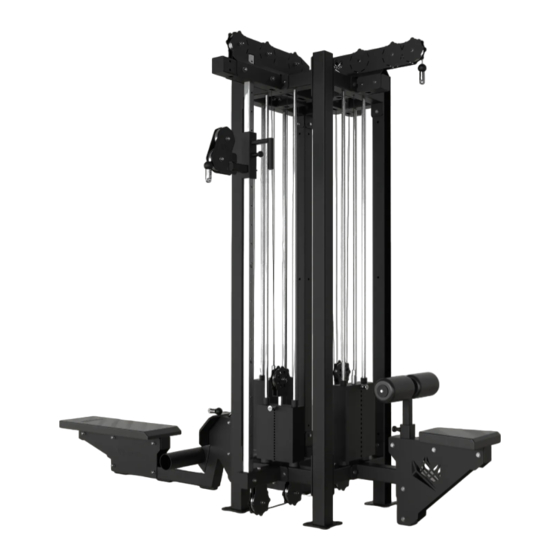

Summary of Contents for KingsBox Pulley Tower

  • Page 1 Pulley Tower...
  • Page 2 ATTENZIONE! Se la struttura non viene fissata a terra e/o al muro, puo’ rib-altarsi e/o provocare danni a persone o oggetti in immediata vicinnanza. I bulloni per il fissaggio del rig a muro e/o al pavimento non sono inclusi nel pacco, in quanto per diversi tipi di muro 7 pavi- men-tazione bisogna utilizzare diversi tipi di bulloni d’ancoraggio.
  • Page 3 Bridge Tower (Adjustable Pulley)
  • Page 4 ATTENZIONE! Se la struttura non viene fissata a terra e/o al muro, puo’ rib-altarsi e/o provocare danni a persone o oggetti in immediata vicinnanza. I bulloni per il fissaggio del rig a muro e/o al pavimento non sono inclusi nel pacco, in quanto per diversi tipi di muro 7 pavi- men-tazione bisogna utilizzare diversi tipi di bulloni d’ancoraggio.
  • Page 5 Assembly elements: Position 1 Position 2 Position 3 Pulley Tower PT_connecting PT_Adj. profile Upright profile_bottom bottom Position 4 Position 5 Position 6 CCO Height Adj. PT_Universal profile PT_Adj. profile up Column Position 7 Position 8 Position 9 CCO Height Adj.
  • Page 6 Assembly elements: Position 10 Position 11 Position 12 PT_Adj. Pulley PT_Single Pulley PT_Stack Pulley Plate_D Holder Holder Position 13 Position 14 Position 15 Belt Pulley fi114 WS_Rubber Cushion WS-50 Weight Stack Position 16 Position 17 Position 18 WS-50_Top Plate WS_Guide Rod WS_Pin...
  • Page 7 Assembly elements: Position 19 Position 20 Position 21 M12x120 M12x110 M12x35 imbus Position 22 Position 23 Position 24 M12 Washer M12 Nut M10x40 Position 25 Position 26 Position 27 M10x60 M10x100 M10x70...
  • Page 8 Assembly elements: Position 28 Position 29 Position 30 WS_Selector M10 Washer M10 Nut Bar_50KG Position 31 Position 32 Position 33 Pulley Tower_ Bushing fi 14-10 Cable Termination connecting profile Position 34 Cable Termination_ Thread...
  • Page 9 Assembly instruction: STEP: 1 STEP: 2...
  • Page 10 Assembly instruction: STEP: 3 STEP: 4...
  • Page 11 Assembly instruction: STEP: 5 STEP: 6...
  • Page 12 Assembly instruction: STEP: 7 STEP: 8...
  • Page 13 Assembly instruction: STEP: 9 STEP: 10...
  • Page 14 Assembly instruction: STEP: 11 STEP: 12 cable path...
  • Page 15 Assembly instruction: STEP: 13 STEP: 14...
  • Page 16 Sling Tower (Static Pulley)
  • Page 17 ATTENZIONE! Se la struttura non viene fissata a terra e/o al muro, puo’ rib-altarsi e/o provocare danni a persone o oggetti in immediata vicinnanza. I bulloni per il fissaggio del rig a muro e/o al pavimento non sono inclusi nel pacco, in quanto per diversi tipi di muro 7 pavi- men-tazione bisogna utilizzare diversi tipi di bulloni d’ancoraggio.
  • Page 18 Assembly elements: Position 1 Position 2 Position 3 Pulley Tower PT_connecting Pulley Tower_ Upright profile_bottom connecting profile Position 4 Position 5 Position 6 PT_Static Pulley PT_Static Pulley PT_niversal profile Profile Plate_L Position 7 Position 8 Position 9 PT_Static Pulley PT_Single Pulley...
  • Page 19 Assembly elements: Position 10 Position 11 Position 12 Belt Pulley fi114 WS_Rubber Cushion WS-50_Weight Stack Position 13 Position 14 Position 15 WS-50_Top plate WS_Guide Rod WS_Pin Position 16 Position 17 Position 18 WS_Selector M10x40 M10x60 Bar_50KG...
  • Page 20 Assembly elements: Position 19 Position 20 Position 21 M10x100 M10 Washer M10 Nut Position 22 Position 23 Position 24 M12x120 M12x110 M12x35 imbus Position 25 Position 26 Position 27 M12 Washer M12 Nut M6x50...
  • Page 21 Assembly elements: Position 28 Position 29 Position 30 M6 Washer M6 Nut Bushing fi 14-10 Position 31 Cable Termination...
  • Page 22 Assembly instruction: STEP: 1 STEP: 2...
  • Page 23 Assembly instruction: STEP: 3 STEP: 4...
  • Page 24 Assembly instruction: STEP: 5 STEP: 6...
  • Page 25 Assembly instruction: STEP: 7 STEP: 8...
  • Page 26 Assembly instruction: STEP: 9 STEP: 10...
  • Page 27 Assembly instruction: STEP: 11 STEP: 12 cable path...
  • Page 28 Assembly instruction: STEP: 13 STEP: 14...
  • Page 29 Drawbridge Tower (Lat Pull)
  • Page 30 ATTENZIONE! Se la struttura non viene fissata a terra e/o al muro, puo’ rib-altarsi e/o provocare danni a persone o oggetti in immediata vicinnanza. I bulloni per il fissaggio del rig a muro e/o al pavimento non sono inclusi nel pacco, in quanto per diversi tipi di muro 7 pavi- men-tazione bisogna utilizzare diversi tipi di bulloni d’ancoraggio.
  • Page 31 Assembly elements: Position 1 Position 2 Position 3 Pulley Tower PT_connecting Pulley Tower_ Upright profile_bottom connecting profile Position 4 Position 5 Position 6 PT_Lat Pull Profile PT_Lat Pull plate_L PT_Lat Pull plate_D Position 7 Position 8 Position 9 PT_Lat Pull Profile_...
  • Page 32 Assembly elements: Position 10 Position 11 Position 12 PT_seat PT_seat plate Leg Holder construction plate Position 13 Position 14 Position 15 Belt Pulley fi114 WS_Rubber Cushion Weight Stack Position 16 Position 17 Position 18 WS_Top Plate WS_Guide Rod WS_Pin...
  • Page 33 Assembly elements: Position 19 Position 20 Position 21 WS_Selector Cable Termination_ M10x40 Bar_80KG Thread Position 22 Position 23 Position 24 M10x60 M10 Washer M10 Nut Position 25 Position 26 Position 27 M12x120 M12x110 M12 Washer...
  • Page 34 Assembly elements: Position 28 Position 29 Position 30 M8x30 flat head M12 Nut M8x30 imbus bolt Position 31 Position 32 Position 33 Profile Guide Rail Index Plunger Adj. Back Pillow II: 60-40 Position 34 Cable Termination...
  • Page 35 Assembly instruction: STEP: 1 STEP: 2...
  • Page 36 Assembly instruction: STEP: 3 STEP: 4...
  • Page 37 Assembly instruction: STEP: 5 STEP: 6...
  • Page 38 Assembly instruction: STEP: 7 STEP: 8...
  • Page 39 Assembly instruction: STEP: 9 STEP: 10 M8x30 flat headed imbus bolt M8x30 bolt...
  • Page 40 Assembly instruction: STEP: 11 STEP: 12...
  • Page 41 Assembly instruction: STEP: 13 cable path STEP: 14...
  • Page 42 Ram Tower (Row Pulley)
  • Page 43 ATTENZIONE! Se la struttura non viene fissata a terra e/o al muro, puo’ rib-altarsi e/o provocare danni a persone o oggetti in immediata vicinnanza. I bulloni per il fissaggio del rig a muro e/o al pavimento non sono inclusi nel pacco, in quanto per diversi tipi di muro 7 pavi- men-tazione bisogna utilizzare diversi tipi di bulloni d’ancoraggio.
  • Page 44 Assembly elements: Position 1 Position 2 Position 3 Pulley Tower PT_connecting Pulley Tower_ Upright profile_bottom connecting profile Position 4 Position 5 Position 6 PT_Row Profile PT_Row Support PT_Row Pulley Plate Profile Position 7 Position 8 Position 9 PT_Row Support PT_Row Bench...
  • Page 45 Assembly elements: Position 10 Position 11 Position 12 PT_Bench Logo PT_Bench Logo PT_Foot Rest Plate_L Plate_D Position 13 Position 14 Position 15 PT_Lat Pull PT_Storage Plate PT_Storgae Plastic Profile_UP Position 16 Position 17 Position 18 PT_Row Plate_L PT_Row Plate_D Belt Pulley fi114...
  • Page 46 Assembly elements: Position 19 Position 20 Position 21 WS_Rubber Cushion Weight Stack WS_Top Plate Position 22 Position 23 Position 24 WS_Selector WS_Guide Rod WS_Pin Bar_80KG Position 25 Position 26 Position 27 Cable Tehrmination_ M10x40 M10x60 Thread M12...
  • Page 47 Assembly elements: Position 28 Position 29 Position 30 M10x110 M10 Washer M10 Nut Position 31 Position 32 Position 33 M12x110 M12 Washer M12 Nut Position 34 Position 35 Position 36 M3x30 flat head M8x30 M8 Washer imbus...
  • Page 48 Assembly elements: Position 37 Position 38 Position 39 M8 Nut M10x35 imbus Rubberized Mat Position 41 Position 40 Position 41 Adjustable Front Pulley Bush fi25 Cable Termination Pillow II.
  • Page 49 Assembly instruction: STEP: 1 STEP: 2...
  • Page 50 Assembly instruction: STEP: 3 STEP: 4...
  • Page 51 Assembly instruction: STEP: 5 STEP: 6...
  • Page 52 Assembly instruction: STEP: 7 STEP: 8...
  • Page 53 Assembly instruction: STEP: 9 STEP: 10...
  • Page 54 Assembly instruction: STEP: 11 STEP: 12...
  • Page 55 Assembly instruction: STEP: 13 STEP: 14 cable path...
  • Page 56 Assembly instruction: STEP: 15 STEP: 16...
