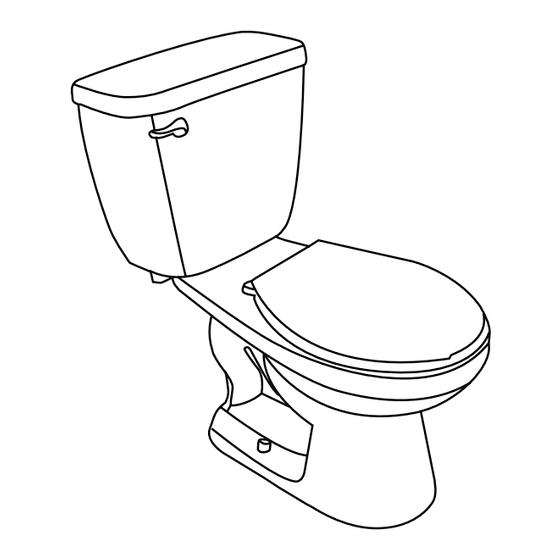

ECO-TO-GO TWO PIECE TOILET / TOILETTE DEUX PIÈCES 'ECO-TO-GO'
INSTALLATION PROCEDURE / INSTRUCTIONS D'INSTALLATION
PARTS / PIÈCES:
A Complete Lever / Levier complet
B Complete Flush Valve with Flapper /
Robinet de chasse complet avec clapet
C Complete Fill Valve with Float /
D Rubber Bolt Washers /
Rondelles de boulons en caoutchouc
E Metal Washers / Rondelles en métal
F Metal Tank Bolts / Boulons de réservoir en métal
G Metal Nuts / Écrous en métal
H Oval Washers / Rondelles ovales
I
Wing Nuts / Écrous à oreilles
J Large Rubber Sealing Gasket /
Gros joint d'étanchéité en caoutchouc
K Plastic Cap Covers & Washers /
Rondelles et capuchons en plastique
L Plastic Closet Bolt Washers /
Rondelles en plastique pour boulons de cuvette
M Metal Washers / Rondelles en métal
N Tightening Nuts / Écrous de serrage
O Closet Bolts / Boulons de cuvette
P Toilet Seat / Siège de toilette
Q
R Seat hardware / Quincaillerie de siège de toilette
TOOLS AND MATERIALS REQUIRED / OUTILS ET FOURNITURES NÉCESSAIRES:
A Floor Flange (May already be installed if replacing existing toilet) /
B
La valve d'arrêt (déjà en place dans le cas du remplacement d'une toilette)
C Adjustable Wrench / Clé à molette
D Flathead Screwdriver / Tournevis à lame plate
E Level / Niveau
F Nut Driver or Socket Set / Tournevis à douille ou jeu de douilles
G Putty Knife / Couteau à mastic
H Tape Measure / Ruban à mesurer
I
Stainless Steel Water Supply Line /
Tuyaux d'arrivé en acier inoxydable
MARCH 2020
MARS 2020
Instructions
TL-8287-WL-TTG
x2
x1
x2
RONA INC. 220 Chemin du Tremblay, Boucherville, Quebec Canada J4B 8H7
Customer Service / Service a la clientéle: 1-866-283-2239 www.rona.ca
ILLUSTRÉES
ÉTAPE PAR ÉTAPE
x1
x1
A
x1
x2
D
x4
x2
G
x2
x2
x2
x1
J
x2
M
x2
x2
x2
P
x2
x1
x1
x2
x1
A
x1
D
G
x1
B
C
E
F
H
I
K
L
N
O
Q
R
B
C
E
F
H
I
