Page 1

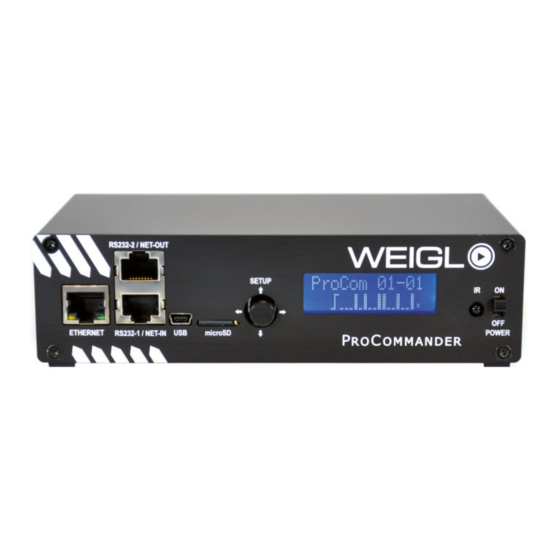

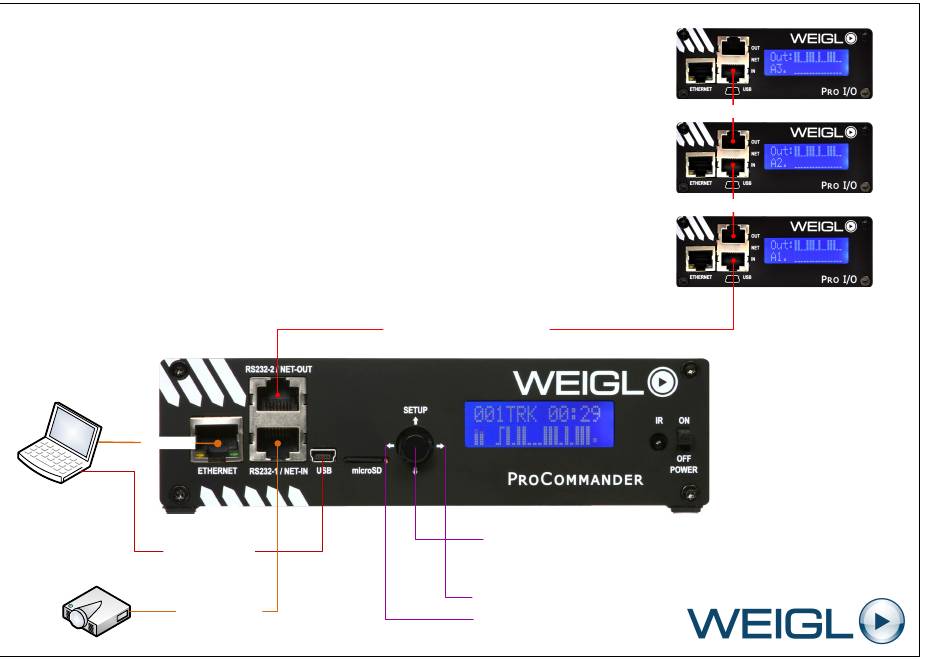

FRONT CONNECTION DIAGRAM FOR ProCommander 2 Device address 3 (!ssi3#) CAT5 Device address 2 (!ssi2#) CAT5 Device address 1 (!ssi1#) Daisy-Chain Connection for Pro-I/O NETWORK Press button to store permanently changes in menu USB for Configuration Volume + RS232-1 via Adapter-Cable...
Page 2
EXTERNAL POWER SUPPLY REAR CONNECTION DIAGRAM FOR ProCommander 2 INPUT CIRCUIT IN9-IN16 ANALOG OUT 1, max. 20mA 0-10V ANALOG OUT 2, max. 20mA INPUT CIRCUIT IN1-IN8 0-10V ANALOG IN 1 ANALOG IN 8 (0-10V) (0-10V) ANALOG OUT 3, max 20mA...
Page 3
EXTERNAL POWER SUPPLY REAR CONNECTION DIAGRAM FOR ProCommander 2 INPUT CIRCUIT IN9-IN16 ANALOG OUT 1, max. 10mA 0-10V ANALOG OUT 2, max. 10mA 0-10V ANALOG IN 1 ANALOG IN 8 (0-10V) (0-10V) ANALOG OUT 3, max 10mA 0-10V ANALOG OUT 4, max 10mA...
