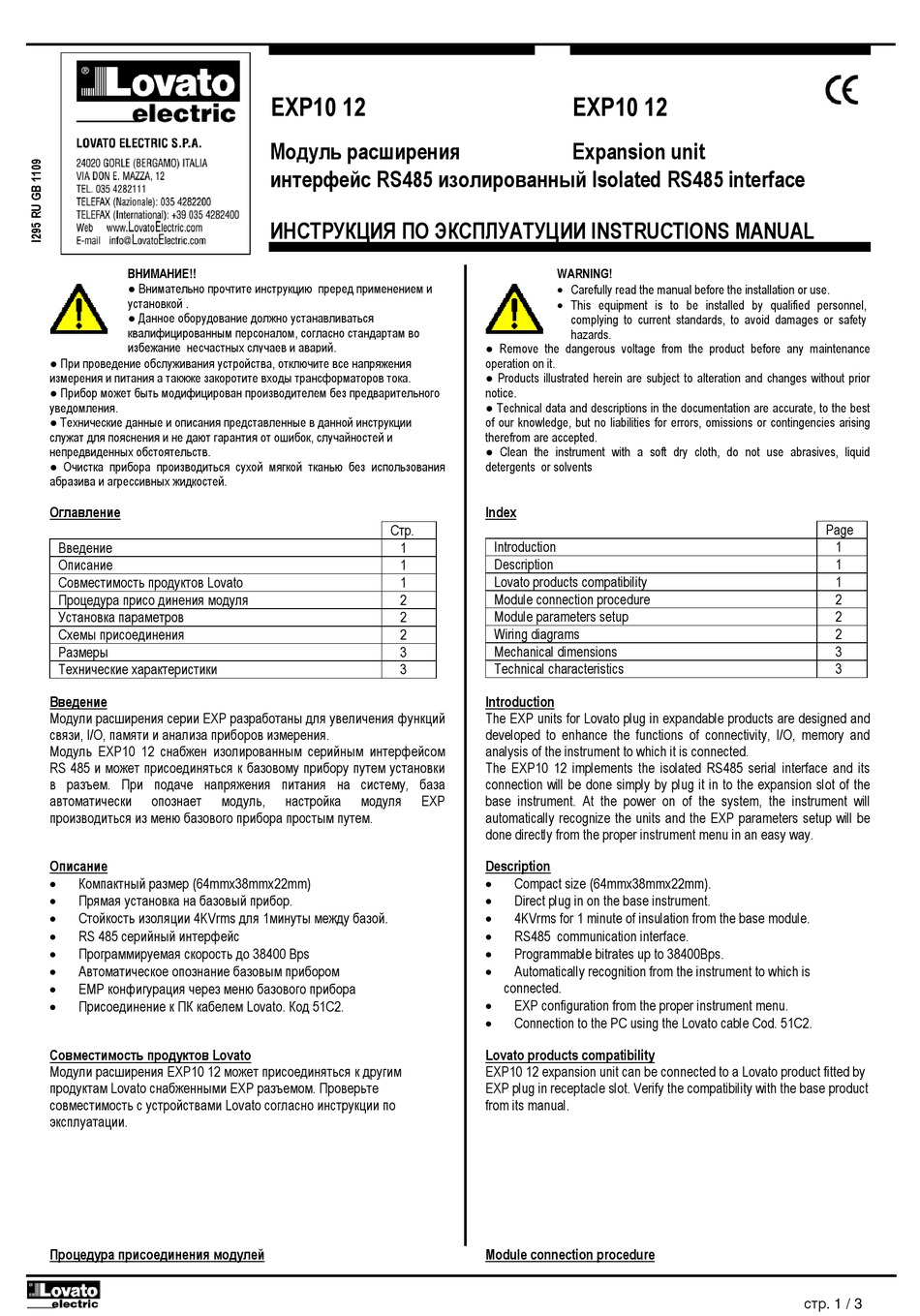

LOVATO ELECTRIC EXP10 12 Instruction Manual

ВНИМАНИЕ!!
● Внимательно прочтите инструкцию преред применением и
установкой .
● Данное оборудование должно устанавливаться
квалифицированным персоналом, согласно стандартам во
избежание несчастных случаев и аварий.
● При проведение обслуживания устройства, отключите все напряжения
измерения и питания а такжже закоротите входы трансформаторов тока.
● Прибор может быть модифицирован производителем без предварительного
уведомления.
● Технические данные и описания представленные в данной инструкции
служат для пояснения и не дают гарантия от ошибок, случайностей и
непредвиденных обстоятельств.
● Очистка прибора производиться сухой мягкой тканью без использования
абразива и агрессивных жидкостей.
Оглавление
Введение
Описание
Совместимость продуктов Lovato
Процедура присо динения модуля
Установка параметров
Схемы присоединения
Размеры
Технические характеристики
Введение
Модули расширения серии EXP разработаны для увеличения функций
связи, I/O, памяти и анализа приборов измерения.
Модуль EXP10 12 снабжен изолированным серийным интерфейсом
RS 485 и может присоединяться к базовому прибору путем установки
в разъем. При подаче напряжения питания на систему, база
автоматически опознает модуль,
производиться из меню базового прибора простым путем.
Описание

Компактный размер (64mmx38mmx22mm)

Прямая установка на базовый прибор.

Стойкость изоляции 4KVrms для 1минуты между базой.

RS 485 серийный интерфейс

Программируемая скорость до 38400 Bps

Автоматическое опознание базовым прибором

EMP конфигурация через меню базового прибора

Присоединение к ПК кабелем Lovato. Код 51С2.
Совместимость продуктов Lovato
Модули расширения EXP10 12 может присоединяться к другим
продуктам Lovato снабженными EXP разъемом. Проверьте
совместимость с устройствами Lovato согласно инструкции по
эксплуатации.
Процедура присоединения модулей
EXP10 12
Модуль расширения
интерфейс RS485 изолированный Isolated RS485 interface
ИНСТРУКЦИЯ ПО ЭКСПЛУАТУЦИИ INSTRUCTIONS MANUAL
Стр.
1
1
1
2
2
2
3
3
настройка модуля EXP
EXP10 12

Expansion unit

WARNING!
 Carefully read the manual before the installation or use.
 This equipment is to be installed by qualified personnel,
complying to current standards, to avoid damages or safety
hazards.
● Remove the dangerous voltage from the product before any maintenance
operation on it.
● Products illustrated herein are subject to alteration and changes without prior
notice.
● Technical data and descriptions in the documentation are accurate, to the best
of our knowledge, but no liabilities for errors, omissions or contingencies arising
therefrom are accepted.
● Clean the instrument with a soft dry cloth, do not use abrasives, liquid
detergents or solvents
Index
Introduction
Description
Lovato products compatibility
Module connection procedure
Module parameters setup
Wiring diagrams
Mechanical dimensions
Technical characteristics
Introduction
The EXP units for Lovato plug in expandable products are designed and
developed to enhance the functions of connectivity, I/O, memory and
analysis of the instrument to which it is connected.
The EXP10 12 implements the isolated RS485 serial interface and its
connection will be done simply by plug it in to the expansion slot of the
base instrument. At the power on of the system, the instrument will
automatically recognize the units and the EXP parameters setup will be
done directly from the proper instrument menu in an easy way.
Description

Compact size (64mmx38mmx22mm).

Direct plug in on the base instrument.

4KVrms for 1 minute of insulation from the base module.

RS485 communication interface.

Programmable bitrates up to 38400Bps.

Automatically recognition from the instrument to which is
connected.

EXP configuration from the proper instrument menu.

Connection to the PC using the Lovato cable Cod. 51C2.
Lovato products compatibility
EXP10 12 expansion unit can be connected to a Lovato product fitted by
EXP plug in receptacle slot. Verify the compatibility with the base product
from its manual.
Module connection procedure
Page
1
1
1
2
2
2
3
3
стр. 1 / 3
