Casselin CPASF90G Installation Instructions Manual

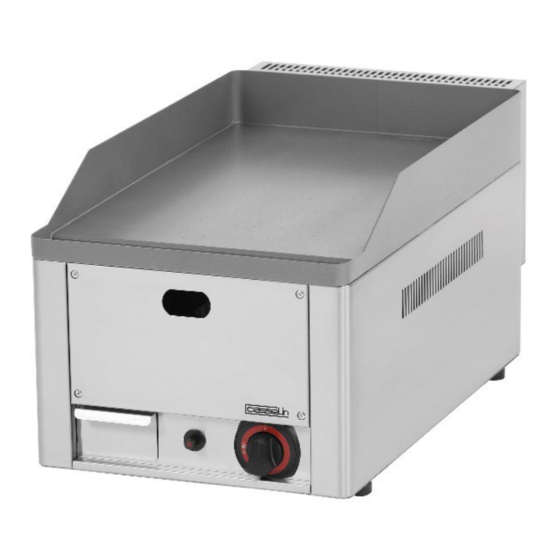

Cast iron gas snacker plate
Hide thumbs
Table of Contents

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 10

Quick Links

Download this manual
FR
PLAQUE A SNACKER GAZ EN FONTE
Version originale
CPASF30G – CPASF60G – CPASF90G
SAS CASSELIN
185 A rue Louise Labbé 69970 Chaponnay FRANCE
Tél : +33 (0)4 82 92 60 00 - Mail :
contact@casselin.com
