- Page 1 ENGLISH / FRANÇAISE / DEUTSCH / ESPAÑOL/ITALIANO...
-
Page 2: Register Online
ROOTMASTER EVO II RM-800-EVO II THANK YOU Thank you for purchasing your Ashdown Engineering Amplifier and welcome to the family! We really think you’ve made the right choice and know that this amplifier will give you years of great tone and service. - Page 3 USER GUIDE USER GUIDE ROOTMASTER EVO II ROOTMASTER EVO II RM-500-EVO II RM-300-EVO II 78mm 313mm Weight - 3.5Kgs - 7lbs...

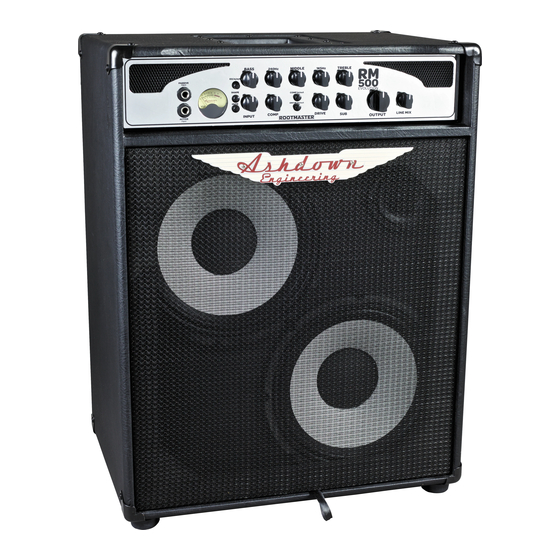

- Page 4 USER GUIDE USER GUIDE ROOTMASTER EVO II ROOTMASTER EVO II RM-C210T-500-EVO II RM-C115T-500-EVO II...
- Page 5 ROOTMASTER EVO II ROOTMASTER EVO II USER GUIDE USER GUIDE Inputs Equalisation There are two choices of instrument input, these are marked passive and This consists of bass, middle and treble controls with two more rotary active. The passive input is high sensitivity and high impedance to suit controls placed in-between.
- Page 6 ROOTMASTER EVO II ROOTMASTER EVO II USER GUIDE USER GUIDE Sub harmonics The compression level control adjusts the degree of compression applied This section produces sub harmonics an octave below the notes being to the bass signal. For this to function correctly the input level must be played.
- Page 7 ROOTMASTER EVO II ROOTMASTER EVO II USER GUIDE USER GUIDE Effects send/return operate in full Bridge mode which means that both terminals are live A serial effects loop is provided at a level of 0db. The effects send and at ALL times and must not be allowed to come into contact with the return sockets for this are on the rear panel above the d.I.
- Page 8 ROOTMASTER EVO II ROOTMASTER EVO II USER GUIDE USER GUIDE NOTES: Inputs High Input Impedance - 3.9M ohms Input range 150mv to 20v p - p Low Input Impedance - 10k ohms Input range 300mv to 40v p - p...
- Page 9 ROOTMASTER EVO II RM-800-EVO II MERCI Merci d’avoir acheté votre amplificateur d’ingénierie Ashdown et bienvenue dans la famille! Nous pensons vraiment que vous avez fait le bon choix et sa- vons que cette amplificateur vous donnera des années de grande tonalité et de service.
- Page 10 GUIDE DE L’UTILISATEUR GUIDE DE L’UTILISATEUR ROOTMASTER EVO II ROOTMASTER EVO II RM-500-EVO II RM-300-EVO II 78mm 313mm Poids - 3.5Kgs - 7lbs...
- Page 11 GUIDE DE L’UTILISATEUR GUIDE DE L’UTILISATEUR ROOTMASTER EVO II ROOTMASTER EVO II RM-C210T-500-EVO II RM-C115T-500-EVO II...
- Page 12 GUIDE DE L’UTILISATEUR GUIDE DE L’UTILISATEUR ROOTMASTER EVO II ROOTMASTER EVO II Entrées Tout d’abord comme une section de contrôle des basses, des aigus et des Il y a deux choix d’entrée d’instrument, ceux-ci sont marqués passifs et actifs. aigus très simple comme on le trouve sur les amplificateurs traditionnels plus L’entrée passive est une sensibilité...
- Page 13 ROOTMASTER EVO II ROOTMASTER EVO II GUIDE DE L’UTILISATEUR GUIDE DE L’UTILISATEUR le niveau d’entrée doit être correctement défini tel que décrit dans la jouées. Le niveau de ces sous harmoniques par rapport au son de basse droite section de contrôle des entrées ci-dessus. Lorsque le niveau d’entrée est peut être ajusté...
- Page 14 ROOTMASTER EVO II ROOTMASTER EVO II GUIDE DE L’UTILISATEUR GUIDE DE L’UTILISATEUR Effets envoyer/retourner deux terminaux sont en direct en tout temps et ne doivent pas être autorisés à Une boucle d’effets de série est fournie à un niveau de 0db. Les effets envoyer entrer en contact avec le boîtier de l’amplificateur ou connectés à...
- Page 15 ROOTMASTER EVO II ROOTMASTER EVO II GUIDE DE L’UTILISATEUR GUIDE DE L’UTILISATEUR NOTES: Entrées High Input Impedance - 3.9M ohms Gamme d’entrée 150mv à 20v p - p Faible entrée Impedance - 10k ohms Gamme d’entrée 300mv à 40v p - p...
-
Page 16: Vielen Dank
ROOTMASTER EVO II RM-800-EVO II VIELEN DANK Vielen Dank für den Kauf Ihres Ashdown Engineering Verstärkers und herzlich willkommen in der Familie! Wir glauben wirklich, dass Sie die richtige Wahl getroffen haben und wissen, dass dies Verstärker wird Ihnen Jahre von großem Ton und Service geben. - Page 17 ROOTMASTER EVO II ROOTMASTER EVO II BEDIENUNGSANLEITUNG BEDIENUNGSANLEITUNG RM-500-EVO II RM-300-EVO II 78mm 313mm Gewicht - 3.5Kgs - 7lbs...
- Page 18 ROOTMASTER EVO II ROOTMASTER EVO II BEDIENUNGSANLEITUNG BEDIENUNGSANLEITUNG RM-C210T-500-EVO II RM-C115T-500-EVO II...
- Page 19 ROOTMASTER EVO II ROOTMASTER EVO II BEDIENUNGSANLEITUNG BEDIENUNGSANLEITUNG Eingänge Ausgleich Es gibt zwei Möglichkeiten der Instrumenteneingabe, diese sind als passiv Diese besteht aus Bass-, Mittel- und Höhensteuerungen mit zwei weiteren und aktiv gekennzeichnet. Der passive Eingang ist hochempfindlich und hoch Drehreglern dazwischen.
- Page 20 ROOTMASTER EVO II ROOTMASTER EVO II BEDIENUNGSANLEITUNG BEDIENUNGSANLEITUNG fügt auch Sustain zu Noten, die sie länger machen, bevor sie wegsterben. nach der Kompression und ermöglicht die Herstellung eines anhaltenden übergesteuerten Basssignals durch Hinzufügen eines Grades an Kompression Die Kompressionspegelsteuerung passt den Kompressionsgrad des zusammen mit dem Overdrive selbst.
- Page 21 ROOTMASTER EVO II ROOTMASTER EVO II BEDIENUNGSANLEITUNG BEDIENUNGSANLEITUNG D.I. Kopfhörerausgang Ein ausgeglichener D.I. Ist auf der Rückseite xlr Sockel zur Verfügung gestellt. Es gibt einen 32 Ohm Kopfhörerausgang auf der Rückseite für den Einsatz in Dies bietet ein Post-E.Q. Post-Effekte-Signal.
- Page 22 ROOTMASTER EVO II ROOTMASTER EVO II BEDIENUNGSANLEITUNG BEDIENUNGSANLEITUNG Eingänge Hohe Eingangsimpedanz - 3,9 Mio. Ohm Notizen: Eingangsbereich 150mv bis20v p - p Niedrige Eingangsimpedanz - 10k Ohm Eingangsbereich 300mv bis40v p - p Effekte Return Impedanz - 22k Ohm Eingangspegel 0dbu nominal...
- Page 23 ROOTMASTER EVO II RM-800-EVO II GRACIAS Gracias por comprar su amplificador de ingeniería Ashdown y bienvenido a la familia! Realmente creemos que usted ha tomado la decisión correcta y saber que este amplificador le dará años de gran tono y servicio.
-
Page 24: Manual Del Usuario
MANUAL DEL USUARIO MANUAL DEL USUARIO ROOTMASTER EVO II ROOTMASTER EVO II RM-500-EVO II RM-300-EVO II 78mm 313mm Peso - 3.5Kgs - 7lbs... - Page 25 MANUAL DEL USUARIO MANUAL DEL USUARIO ROOTMASTER EVO II ROOTMASTER EVO II RM-C210T-500-EVO II RM-C115T-500-EVO II...
- Page 26 MANUAL DEL USUARIO MANUAL DEL USUARIO ROOTMASTER EVO II ROOTMASTER EVO II Entradas Ecualización Hay dos opciones de entrada de instrumento, estas están marcadas pasivas Esto consiste en controles de graves, medios y agudos con dos controles y activas. La entrada pasiva es de alta sensibilidad y alta impedancia para rotativos más colocados en el medio.
- Page 27 ROOTMASTER EVO II ROOTMASTER EVO II MANUAL DEL USUARIO MANUAL DEL USUARIO El control de nivel de compresión ajusta el grado de compresión aplicado a Sub armónicos la señal de graves. Para que esto funcione correctamente, el nivel de entrada Esta sección produce sub armónicos una octava debajo de las notas que...
- Page 28 ROOTMASTER EVO II ROOTMASTER EVO II MANUAL DEL USUARIO MANUAL DEL USUARIO aisladas. Estos amplificadores funcionan en modo puente completo, lo que Efectos enviar/devolver significa que ambos terminales están en vivo en todo momento y no se Se proporciona un bucle de efectos serie en un nivel de 0db. Los efectos debe permitir entrar en contacto con la caja del amplificador o conectado a enviar y devolver tomas para esto están en el panel trasero por encima del...
- Page 29 ROOTMASTER EVO II ROOTMASTER EVO II MANUAL DEL USUARIO MANUAL DEL USUARIO Notas: Entradas Impedancia de entrada alta - rango de entrada de 3,9 M ohmios de 150mv a 20v p - p Impedancia de entrada baja - rango de entrada de 10k ohmios de 300mv a 40v p - p Efectos Retorno Impedancia - 22k ohmios Nivel de entrada 0dbu nominal Impedancia de entrada de línea - Rango de entrada de 22k ohmios 300mV...
- Page 30 ROOTMASTER EVO II RM-800-EVO II GRAZIE Grazie per aver acquistato il tuo amplificatore di ingegneria Ashdown e benvenuto in famiglia! Pensiamo davvero che tu abbia fatto la scelta giusta e sappiamo che questo amplificatore ti darà anni di grande suono e servizio.
- Page 31 GUIDA UTENTE GUIDA UTENTE ROOTMASTER EVO II ROOTMASTER EVO II RM-500-EVO II RM-300-EVO II 78mm 313mm Weight - 3.5Kgs - 7lbs...
- Page 32 GUIDA UTENTE GUIDA UTENTE ROOTMASTER EVO II ROOTMASTER EVO II RM-C210T-500-EVO II RM-C115T-500-EVO II...
- Page 33 ROOTMASTER EVO II ROOTMASTER EVO II GUIDA UTENTE GUIDA UTENTE Ingressi Equalizzazione Ci sono due scelte di input dello strumento, queste sono contrassegnate Questo consiste in controlli bassi, medi e alti con altri due controlli rotanti come passive e attive. L’ingresso passivo è ad alta sensibilità e ad alta im- posti in mezzo.
- Page 34 ROOTMASTER EVO II ROOTMASTER EVO II GUIDA UTENTE nota sarà lo stesso, non importa quanto forte o piano tu abbia colpito la overdrive viene regolata utilizzando questo controllo rotante. Il segnale corda. La compressione aggiunge anche sustain alle note rendendole più...
- Page 35 ROOTMASTER EVO II ROOTMASTER EVO II GUIDA UTENTE GUIDA UTENTE D.I. Uscita FS-2 Un D.I. equilibrato Viene fornito sulla presa xlr del pannello posteriore. L’uscita FS-2 è per l’uso con un doppio interruttore a pedale latching, Questo fornisce un post E.Q. Segnale post effetti.
- Page 36 ROOTMASTER EVO II ROOTMASTER EVO II GUIDA UTENTE GUIDA UTENTE APPUNTI: Ingressi Ingresso alto Impedenza - 3.9M ohms Intervallo di input 150mv to 20v p - p Ingresso basso Impedenza - 10k ohms Intervallo di input 300mv to 40v p - p...
