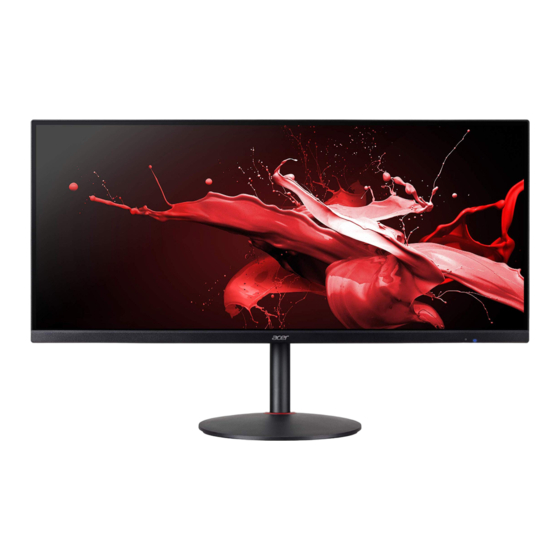

Acer XV340CK User Manual
  1. Manuals
  2. Brands
  3. Acer Manuals
  4. Monitor
  5. XV340CK
  6. User manual

Acer XV340CK User Manual

Hide thumbs Also See for XV340CK:

Advertisement

Quick Links

Download this manual
Acer LCD モニタ
ユーザーズガイド

Advertisement

loading
Need help?

Need help?

Do you have a question about the XV340CK and is the answer not in the manual?

Questions and answers

Related Manuals for Acer XV340CK

Summary of Contents for Acer XV340CK

  • Page 1 Acer LCD モニタ ユーザーズガイド...
  • Page 2 Serial number: ___________________________________ Date of purchase: _________________________________ Place of purchase: ________________________________ Acer and the Acer logo are registered trademarks of Acer Incorporated. Other companies' product names or trademarks are used herein for identification purposes only and belong to their respective companies.
  • Page 3 LCD モニタに関する特別な注意 以下の症状は LCD モニタには正常の状態で、 故障ではありません。 • 蛍光灯の特性により、 初めて使用する間に画面がちらつく ことがあります。 電源スイッチをオフに してから再びオンにし、 ちらつきが消えることを確認してください。 • 使用しているデスク トップパターンによっては、 画面の輝度にわずかにむらが生じることがあります。 • LCD 画面には 99.99% 以上の有効ピクセルがあります。 0.01% 以下の画素欠けや常時点灯する ものがあります。 • LCD 画面の特性により、 同じ像が何時間も表示されているとき、 画像を切り 替えた後に前の画面 の残像が残っていることがあります。 この場合、 画像を切 り替えたり電源スイッチを数時間オフに することによって、 画面はゆっく り と元の状態に戻ります。 安全と快適さを得るための情報 安全に関する注意事項...
  • Page 4 耳の安全 聴力を守るために、 以下の指示に従ってください。 • 音量は、 はっきり心地よく 、 歪みなく聞こえるようになるまで徐々に上げてください。 • 音量レベルを設定した後は上げないでください。 • 高い音量で音楽を聴く時間を制限してください。 • 回りの騒音を遮るために、 音量を上げることは避けてください。 • 傍にいる人の話し声が聞こえない場合は、 音量を落としてください。 警告 • 本製品を水気のあるところで使用しないでください。 • 本製品を不安定なカート、 スタンドまたはテーブルの上に置かないでください。 製品が落ちて、 ひ どい損傷を受けることがあります。 • スロッ トや開口部は換気のために設けられ、 製品の信頼できる操作を確実にし、 過熱から保護し ています。 これらの開口部を塞いだり、 カバーを掛けたり しないでください。 製品をベッド、 ソフ ァ、 ラグまたはその他の類似面に置い て、 開口部を塞がないようにしてください。 本製品をラジエ ータやヒートレジ...
  • Page 5 注 ： アースされたピンは、 近くにある他の電気デバイスによって生成された予期せぬノイ ズから保護するために提供されています。 これらのノイズは本製品のパフォーマンスの障 害となります。 • 本製品は、 付属の電源装置のコードセッ トでのみ使用してください。 電源コー ドセッ トを交換す る必要がある場合、 新しい電源コードが次の要件を満たし ていることを確認してください ： 取り 外し可能タイプ、 UL 指定/CSA 認定、 タ イプ SPT-2、 定格 7 A 125 V 最小、 VDE 認可または同等、 4.5 M (15 フィート) の最大長。 製品の修理 本製品を自分に修理しないでください。 カバーを開けたり取り外したりすると、 危険な電圧ポイント またはその他の危険にさらされることがあります。...
  • Page 6 IT 機器リサイクル情報 Acer は環境保護に最大の努力を払っており、 環境にかけられた負荷を最小限にするために、 使用 済み機器の復旧と廃棄の形でリサイクルを行うことを会社の最優先事項と見なしています。 Acer は 当社のビジネスの環境効果を強く意識し、 当社製品の環境に与える影響を少なくするために最善 の作業手順を確認し実施することに努めています。 リサイクルの情報とヘルプに関する詳細は、 次 の Web サイトにアクセスしてください。 http://www.acergroup.com/public/Sustainability/ 当社の他の製品の機能と利点の詳細については、 www.acer-group.com にアクセスしてください。 廃棄に関する指示 この電子デバイスを廃棄するとき、 ゴミ箱に捨てないでください。 汚染を最小限に抑え、 地球環境 を最大限に保護するため、 リサイクルしてください。 電気電子機器廃棄物リサイクル指令 (WEEE) 規 制の詳細については、 http://www.acergroup.com/public/Sustainability/ にアクセスしてください。 LCD 画素声明 LCD 装置は高精度の製造技術で生産されています。 それにも関わらず、 一部の画素が発行しなかっ...
  • Page 7 快適に使用するためのヒン トと情報 コンピュータのユーザーは、 長時間使用した後に目の疲れや頭痛を訴えることがあ ります。 また、 コ ンピュータの前で長時間作業することで身体的な負傷の危険にも 会います。 長い作業時間、 悪い 姿勢、 劣悪な作業週間、 ストレス、 不適切な作業条 件、 個人的な健康およびその他の要因などは、 身体的負傷の危険を大幅に高めてい ます。 間違ったコンピュータの使用は、 手根管症候群、 腱炎またはその他の筋骨格症病の 原因となるこ とがあります。 次の症状が手、 手首、 腕、 肩、 首または背中に現れま す。 • しびれ間、 または焼けるような感じまたはチクチクする感じ • 痛み、 苦痛または圧痛 • 疼痛、 腫れまたはずきずきする痛み • 筋肉の凝りまたは緊張 •...
  • Page 8 • ぎらつき防止フィルタを使用する • ディスプレイの上端から端まで広がるボール紙など、 ディスプレイバイザーを使用する • ディスプレイを見にくい角度に調整しないようにする。 • 開いた窓などの明るい光源を長時間見ないようにする。 適切な作業習慣を付ける 次の作業習慣を付けて、 コンピュータをより楽に、 また高い生産性を上げられるように使用します ： • 短い休憩を定期的に、 またしばしば取る。 • 手足の屈伸運動をときどきする。 • できるだけ頻繁に新鮮な空気を吸う。 • 定期的に運動をして、 健康な体を保つ。 • モニターの破損を回避するために、 モニターを台で持ち上げないでください。 viii...

  • Page 9: Declaration Of Conformity

    (“x” = 0~9, a ~ z, A ~ Z, or blank) We, Acer Incorporated, hereby declare under our sole responsibility that the product described above is in conformity with the relevant Union harmonization legislations as below Directive and following harmonized...
  • Page 10 連邦通信委員会適合宣言 Acer America Corporation 333 West San Carlos St., Suite 1500 San Jose, CA 95110, U. S. A. Tel : 254-298-4000 Fax : 254-298-4147 www.acer.com Federal Communications Commission Declaration of Conformity This device complies with Part 15 of the FCC Rules. Operation is subject to the following...
  • Page 11 LCD モニタに関する特別な注意 安全と快適さを得るための情報 安全に関する注意事項 モニタを洗浄する デバイスを接続/ 切断する アクセス可能性 耳の安全 警告 電力を使用する 製品の修理 安全に関する追加情報 IT 機器リサイクル情報 廃棄に関する指示 LCD 画素声明 快適に使用するためのヒントと情報 CE 適合宣言 連邦通信委員会適合宣言 梱包を開ける 台の取り付け/取り外し 画面位置の調整 電源コードを接続する 省電力 ディスプレイデータチャンネル (DDC) コネクタピンの配置 標準タイミングテーブル インストール ユーザーコントロール ショートカッ トメニューの使用 画質調整 カラー設定の調整 オーディオ設定の調整 ゲーミング設定の調整 OSD 設定の調整 製品/デバイスのシステム設定...
  • Page 12 梱包を開ける 箱を開けるとき次のアイテムが揃っていることを確認し、 モニターを送り返すときに必要となる場 合があるので、 梱包材料は捨てずに保管しておいてください。 LCD モニター クイックスタートガイド LCD Monitor NITRO XV0 Series/XV340CK USER GUIDE AC 電源コード DP ケーブル (オプション) HDMI ケーブル (オプション) USB ケーブル (オプション)
  • Page 13 台の取り付け/取り外し 取り付け ： ベースをスタンドに合わせます。 ベースをモニターの上部に向けて押し込んで、 時計回り に回します。 そして、 ネジを時計回りに締めて固定します。 取り外し ： 上記の手順を反対順に操作して台を取り外します。...
  • Page 14 画面位置の調整 もっとも見やすい位置に、 モニターの高さ/前後傾き/左右向き角度を調整します。 • 高さ調整 モニターを上から押すと、 高度の調整が行えるようになります。 150mm • 前後傾き 傾きの範囲については、 下図の例を参照してください。 最も高い位置でのみ、 上向き角度を最大の 35 度まで調整可能であります。 -5°...
  • Page 15 • 左右向き 付属の台座でモニターを左右回すことが可能で、 最も見やすい角度に調整します。 360° 360°...
  • Page 16 電源コードを接続する • まず、 使用している電源コードが地域で要求されている正しいタイプのものであることを確認 してください。 • モニタにはユニバーサル電源装置が搭載されているため、 100/120 V AC また は 220/240 V AC 電圧地域での操作が可能です。 ユーザーの側での調整は必要 はありません。 • 電源コードの一方の端をAC インレッ トに差し込み、 もう一方の端をAC アウトレッ トに差し込み ます。 • 120 V AC を使用する装置の場合 ： UL 指定のコードセッ ト、 タイプSVT ワイヤ、 定格 10 A/125 V のプラグを使用します。...
  • Page 17 コネクタピンの配置 19 ピンカラーディスプレイ信号ケーブル ピン番号 説明 ピン番号 説明 TMDS データー 2+ TMDS クロックシールド TMDS データー 2 シールド TMDS クロック- TMDS データー 2- TMDS データー 1+ DDC-シリアルデーター TMDS データー 1 シールド TMDS データー 1- TMDS データー 0+ DDC/CEC 接地 TMDS データー 0 シールド +5V 電源...
  • Page 18 20 ピンカラーディスプレイ信号ケーブル ピン番号 説明 ピン番号 説明 レーン0 (p) レーン3 (n) レーン0 (n) Config 1 レーン1 (p) Config 2 AUX_CH (n) レーン1 (n) レーン2 (p) AUX_CH (p) ホッ トプラグ感知 レーン3 (n) DP パワーリターン レーン3 (p) DP 電源...
  • Page 19 標準タイミングテーブル モード 解像度 640×480 640×480 640×480 640×480 66.66 720×400 SVGA 800×600 SVGA 800×600 SVGA 800×600 SVGA 800×600 832×624 1024×768 1024×768 1024×768 1152×870 VESA 1152×864 VESA 1280×960 SXGA 1280×1024 SXGA 1280×1024 VESA 1280×720 WXGA+ 1400×900 WSXGA+ 1680×1050 1920×1080 2560×1440 1720×1440 3440×1440 3440×1440 3440×1440 100*...
  • Page 20 インストール ホストシステムにモニターをインストールするには、 次の手順に従ってください。 ステップ 1. ビデオケーブルを接続します a. モニターとパソコンの電源が両方とも切った状態にあるのを確認します。 b. HDMI ケーブルの接続 (HDMI インプッ トモデルのみ適用可能) (1) モニターとパソコンの電源が両方とも切った状態にあるのを確認します。 (2) 19 ピン HDMI ケーブルの両端を、 それぞれモニターの後部とコンピュータのポートに接 続します。 c. デジタルケーブルの場合 (DP モデルのみ適用可能)。 (1) モニターとパソコンの電源が両方とも切った状態にあるのを確認します。 (2) 將 20 ピン仕様の DP ケーブルの両端それぞれをモニターのポートとパソコンのポートに 接続します。 2. USB アップストリーム/USB ダウンストリーム (電源供給) /USB ダウンストリーム USB ケーブルの一方の端をモニターのUSB端子に接続し、...
  • Page 21 ユーザーコントロール 電源スイッチ/電源表示 LED ： モニターの電源のオン/オフを切り替えます。 点灯して、 電源がオンに切り替わったことを示 します。 シ ョートカッ トメニューの使用 機能ボタンを押して、 ショートカッ トメニューを開きます。 ショートカッ トメニューにより、 もっともよく アクセスされる設定をすばやく選択できます。 Empowering キー/終了 このボタンを押すと、 シナリオモードが選択されます。 OSD メニューがアクティブのとき、 このボタンは終了キーとして機能します (OSD メニュ ーを終了します)。 音量キー/選択 このボタンを押して音量を調節します。 a. これを押して OSD に選択肢を入力します。 b. OSD がロックされている時に 3 秒間長押しするとロックが解除されます。 入力キー/上/左 a.
  • Page 22 シ ョートカッ トメニューの使用 注 ： 以下の説明は参照用です。 実際の製品仕様は製品毎に異なります。 OSD (オンスクリーンディスプレイ) を使用して、 LCD モニターの設定を調整することがで きます。 メニューキーを押して OSD を開きます。 OSD を使用して画質や一般的な設定を 調整することができます。 詳細設定については、 次のページを参照してください ： メインページ モードキー (デフォルト ： 標準モード) ゲームモードのユーザー定義のプロファイル （G1、 G2、 G3)、 あるいは、 シナリオモー ド (Action （アクション） /Racing （レーシング） /Sports （スポーツ） /User （ユーザー） / Standard （標準）...
  • Page 23 画質調整 Mode - Standard Mode - Standard Picture Brightness Picture Brightness Color Contrast Color Contrast Audio Audio Black Boost Black Boost Gaming Blue Light Gaming Blue Light System System Super Sharpness Super Sharpness Information Information キーを押して、 OSDを表示します。 キーを使って、 OSDから Picture (画像調整)を選択します。 その後、 調整する 画像調整要素に移動します。...
  • Page 24 カラー設定の調整 Mode - Standard Mode - Standard Picture Gamma Picture Modes Color Color Temp. Color Warm sRGB Modes R Gain Audio Audio Grayscalemode G Gain Gaming Gaming 6-axis Hue B Gain 6-axis Saturate R Bias System System G Bias Information Information B Bias キーを押して、...
  • Page 25 ゲーミング設定の調整 Mode - Standard Mode - Standard Over Drive Normal Over Drive Normal Picture Picture Color Color FreeSync FreeSync Audio Audio Refresh Rate Num Refresh Rate Num Gaming Gaming Ultra Low Latency Ultra Low Latency System System Aim Point Aim Point Information Information キーを押して、...
  • Page 26 OSD 設定の調整 Mode - Standard Mode - Standard Picture Picture English English Language Language Color Color OSD Timeout OSD Timeout Audio Audio Transparency Transparency Gaming Gaming OSD lock OSD lock System System Information Information キーを押して、 OSD を表示します。 キーを使って、 OSD メニューから OSDを選択します。...
  • Page 27 製品/デバイスのシステム設定 Mode - Standard Mode - Standard HDMI 2(2.0) HDMI 2(2.0) Input Input Picture Picture Auto Source Auto Source Color Color DP1.4 DP1.4 DP Format DP Format Audio Audio Full Full Wide Mode Wide Mode Gaming Gaming PIP/PBP PIP/PBP Hot Key Assignment Hot Key Assignment System System...
  • Page 28 製品/デバイスの情報設定 Mode - Standard Mode - Standard Main Source Picture Picture HDMI 2(2.0) Do you want to reset all aettings to factory Resolution Color Color settings? 3440 x 1440 H/V Frequency Audio Audio H: 128 KHz V: 85Hz Mode Gaming Gaming Normal Series Number...

  • Page 29: トラブルシューティング

    画 像 が 異 常 だ 画 システムの表示に関する設定内容を確認しま 像 が 表 示され な す。 画面がモニターの枠に収まらない場合は、 い、 画面の中心か 解析度または垂直更新率を変更してみてくださ らずれている、 大 い。 き す ぎるま た は 小さすぎる。 画面サイズの調整を終えてから、 信号ケーブル の取り替え、 取り外し、 またはモニターの電源切 りが必要な場合は、 それらの操作をすぐに行わ ず、 必ず数秒間の間隔を空けてから行うように してください。 注 ： Acer モニターは、 電子機器から取得した情報を動画や画像で表示する目的で使用 されます。...
