Toto CS945 Series Installation Manual

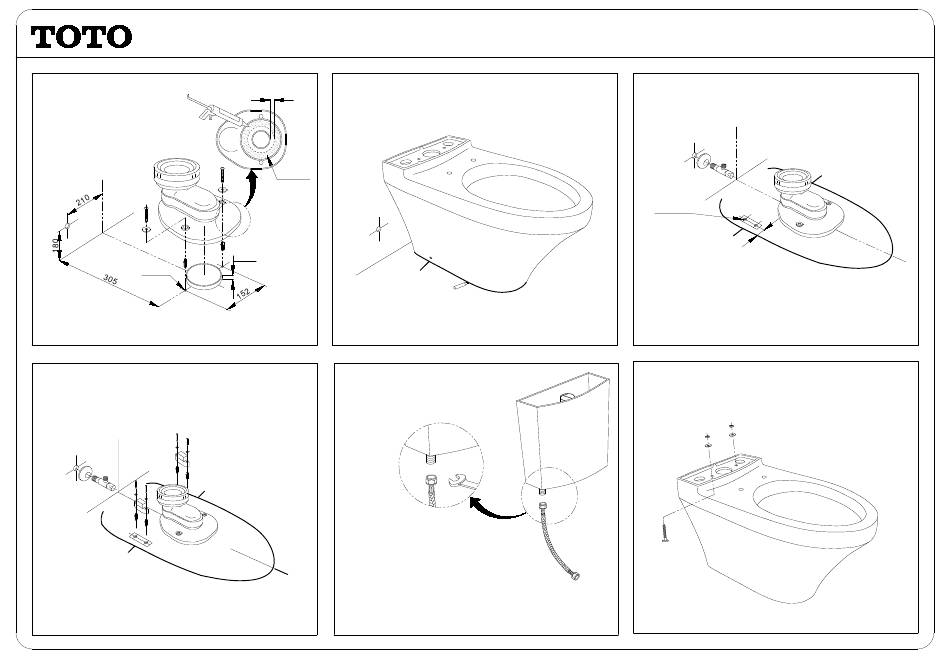

1. Lắp ống nối sàn./ Install the socket.
Ø8x60
Chú ý: Để đảm bảo kín khít lớp si-li-côn phải dày khoảng 13 mm.
Note: Be ensure that tight, thickness of silicone class is about 13 mm.
4. Lắp tấm cố định./ Install fixed plate.
HƯỚNG DẪN LẮP ĐẶT BÀN CẦU HAI KHỐI
TWO PIECES TOILET INSTALLATION MANUAL
2. Đặt bàn cầu vào vị trí lắp đặt, lấy dấu lỗ cố định và chân./ Place
15
the toilet into installation position then mark fixed holes and toilet leg.
Si-li-côn
Silicone
5~7
Lấy dấu/ Mark
5. Lắp dây cấp nước vào van cấp.
Connect the flexible hose with the fill valve.
Chú ý: Không siết đai ốc quá chặt. Nếu không, có
thể làm xoay van cấp, làm phao cấp chạm vào thành
sứ, dẫn tới không cấp nước hoặc nước cấp không ngừng.
Note: Do not over tighten the nut. Otherwise the fill valve may be
rotated, its float may be touched the ceramic wall, cause the water
does not fill to the tank or nonstop.
CS945***/CST945***
3. Khoan lỗ cố định bàn cầu và lắp van dừng./ Drill the holes to fix
the toilet then installation the stop valve
Ø8x60
40
Chú ý:
- Làm sạch sàn sau khi khoan.
- Làm sạch đường ống cấp nước trước khi lắp van dừng.
Note:
- Clean the floor after drill
- Clean the water supply hose before installing the stop valve.
6. Lắp bu lông vào thân cầu ./ Install the bolt with the toilet body
0IM049402R/10
