Modell / Malli / Model: xxxxx
Brugsanvisning / Instruction Manual
Käyttöohje / Bruksanvisning
Evon WiFi/4G
27 004 05
SE
NO
DK
FI
EN

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Evon and is the answer not in the manual?

Questions and answers

Related Manuals for Malmbergs Evon

Summary of Contents for Malmbergs Evon

  • Page 1 Modell / Malli / Model: xxxxx 27 004 05 Evon WiFi/4G Brugsanvisning / Instruction Manual Käyttöohje / Bruksanvisning...
  • Page 3 INNEHÅLL / INNHOLD / INDHOLD / SISÄLTÖ / CONTENTS ........sida 4-9 ........side 10-15 ........side 16-21 ........sivu 22-27 .........page 28-34...
  • Page 4 IEC 62321-2:2021, IEC 62321-1:2013, IEC 62321-3-1:2013, IEC 62321-4:2013+A1:2017, IEC 62321-5:2013, IEC 62321-7-1:2015, IEC 62321-7-2:2017, ISO 17075-1:2017, IEC 62321-6:2015, IEC 62321-8:2017 Malmbergs Elektriska AB (publ) Anders Folke / Produktchef Radio (RED) Datum: 2022-11-09 EN 300 328 V2.2.2:2019, EN 300 330 V2.1.1:2017, EN 301 489-1 V2,2,3:2019, EN 301 489-3 V2.1.1:2019,...
  • Page 5 SÄKERHET OCH VARNINGAR Varning • Underlåtenhet att följa instruktionerna kan leda till fara. • Barn får ej vidröra laddboxen. • Laddboxen får aldrig öppnas när den är ansluten till elnätet. • Installera inte laddboxen i dammiga miljöer med brandfarliga och/eller frätande ämnen.
  • Page 6 Översyn • Produktgaranti gäller två år från inköpsdagen. Kontakta återförsäljaren vid reklamation. • Alla direkta skador eller funktionsfel orsakade av försummelse, felaktig användning, installation, användning, reparation av användarna eller naturlig skada omfattas inte av garantin. INTRODUKTION 2.1 Tekniska specifikationer Art.nr. 27 004 05 Strömförsörjning 3-fas...

  • Page 7: Förpackningens Innehåll

    2.2 Överblick Måttskiss 95 mm 201 mm 135 mm Framsida Baksida 1. RFID-kortläsare RFID-kortet kan avläsas i detta område. 2. Indikatorlampa Grön/Gul/Röd 2.3 Förpackningens innehåll Bruksanvisning Ø 6 Skruvplugg Hålbildsguide AP manual Sexkantsnyckel (x3) (x1) Monta manual (x1) Laddbox RFID-kort M4x32 Hylsa Demonterings-...

  • Page 8: Installation

    INSTALLATION 3.1 Förberedelse installation Installation 140 mm 62 mm 3-Ø6 3-M4x32 Skruv 3-Ø6 Plugg Kabelgenomföring 2-M4x12 Skruv 3.2 Tråddragning 1. Skala av en längd på 40 mm från kabelmanteln och skala av ledarna till en längd på 8-15 mm. 2. Anslut ledningarna till plint enligt nedan. 3.
  • Page 9 3.3 Sätt i 4G kortet KONFIGURATION OCH HANDHAVANDE 4.1 Laddning med RFID-kort Plugga in Använd RFID-kort Anslut laddaren till fordonets laddningsuttag. En gul LED-indikator som blinkar med 100 ms En grön LED-indikator blinkar i 200ms med intervaller indikerar att RFID-kortet har lästs. 1-sekunds intervaller indikerar att kontaktdo- net är inkopplat.
  • Page 10 IEC 62321-2:2021, IEC 62321-1:2013, IEC 62321-3-1:2013, IEC 62321-4:2013+A1:2017, IEC 62321-5:2013, IEC 62321-7-1:2015, IEC 62321-7-2:2017, ISO 17075-1:2017, IEC 62321-6:2015, IEC 62321-8:2017 Malmbergs Elektriska AB (publ). Mr. Anders Folke / Produktsjef Radio (RED) Dato: 09.11.2022 EN 300 328 V2.2.2:2019, EN 300 330 V2.1.1:2017, EN 301 489-1 V2,2,3:2019, EN 301 489-3 V2.1.1:2019,...

  • Page 11: Sikkerhet Og Advarsler

    SIKKERHET OG ADVARSLER Advarsel • Unnlatelse av å følge instruksjonene kan føre til fare. • Det er forbud for barn å røre ladestasjonen. • Ladestasjonen må aldri åpnes når den er koblet til strømnettet. • Ikke installer ladestasjonen i støvete omgivelser med brannfarlige og/eller etsende stoffer. •...
  • Page 12 Gjennomgang • Produktgarantien er gyldig i to år fra kjøpsdatoen. Kontakt forhandleren ved reklamasjon. • Alle direkte skader eller funksjonsfeil forårsaket av manglende vedlikehold, feilbruk, installasjon, reparasjon utført av brukere eller naturskader dekkes ikke av garantien. INTRODUKSJON 2.1 Tekniske spesifikasjoner Art.nr.

  • Page 13: Forpakningens Innhold

    2.2 Oversikt Målskisse 95 mm 201 mm 135 mm Front Bakside 1. RFID-kortleser RFID-kortet kan avleses i dette området. 2. Indikatorlampe Grønn/Gul/Rød Forpakningens innhold Bruksanvisning Ø 6 Skrueplugg Installasjonsplate AP manual Sexkantsnyckel (x3) (x1) Monta manual (x1) Ladeboks RFID-kort M4x32 Hylse Demonteringsverk- (x1)
  • Page 14 INSTALLASJON 3.1 Installasjonsforberedelse Installation 140 mm 62 mm 3-Ø6 3-M4x32 Skrue 3-Ø6 skrueplugg Kabelgjennomføring 2-M4x12 Skrue 3.2 Kabling 1. Avisoler en lengde på 40 mm av kabelkappen og avisoler lederne til en lengde på 8-15 mm. 2. Koble lederne til klemmen som vist nedenfor. 3.
  • Page 15 3.3 Sett i 4G-kortet KONFIGURASJON OG DRIFT 4.1 Lading med RFID-kort Koble til Bruk RFID-kort Koble laderen til EL kjøretøyets ladekontakt. En gul LED indikator som blinker ved 100-ms En grønn LED indikator som blinker ved intervaller indikerer at RFID-kortet er lest. 200ms med 1-sek intervaller indikerer at laderen er tilkoblet.
  • Page 16 Til og på vegne af: IEC 62321-3-1:2013, IEC 62321-4:2013+A1:2017, IEC 62321-5:2013, IEC 62321-7-1:2015, IEC 62321-7-2:2017, ISO 17075-1:2017, IEC 62321-6:2015, IEC 62321-8:2017 Malmbergs Elektriska AB (publ). ETSI standard (RED) Mr. Anders Folke / Produktchef EN 300 328 V2.2.2:2019, EN 300 330 V2.1.1:2017, Dato: 09.11.2022 EN 301 489-1 V2,2,3:2019, EN 301 489-3 V2.1.1:2019,...
  • Page 17 SIKKERHED OG ADVARSLER Advarsel • Manglende overholdelse af instruktionerne kan føre til fare. • Børn må ikke være i nærheden af ladestationen. • Ladestationen må aldrig åbnes, når den er tilsluttet El-nettet. • Installer ikke ladestationen i støvede omgivelser med brandfarligt og / eller ætsende stoffer. •...
  • Page 18 Overordnet • Produktgaranti er gyldig i to år fra købsdatoen. Kontakt forhandleren for reklamation. • Enhver direkte skade eller funktionsfejl forårsaget af forsømmelse, misbrug, fejlagtig installation/ brug, reparation af brugere eller naturskade er ikke dækket garantien. INTRODUKTION 2.1 Tekniske specifikationer Best.nr.

  • Page 19: Pakkens Indhold

    2.2 Oversigt Målskitse 95 mm 201 mm 135 mm Front Bagside 1. RFID kort læser RFID kortet kan aflæses i dette område. 2. Indikatorlampe Grøn/Gul/Rød 2.3 Pakkens indhold Bruger manual M4 Umbraco Ø 6 Rawplugs Installation-model AP manual (x1) (x3) (x1) Monta manual Ladeboks...
  • Page 20 INSTALLATION 3.1 Forberedelse af installationen Installation 140 mm 62 mm 3-Ø6 3-M4x32 Skrue 3-Ø6 rawplugs Membrannippel 2-M4x12 Skrue 3.2 Kabel fortrådning 1. Fjern ca. 40 mm af kabelkappen og afisolerer derefter 8-15 mm af hver leder. 2. Tilslut lederne til klemrækken i henhold til billedet nedenfor. 3.
  • Page 21 3.3 Indsættelse af 4G Kort KONFIGURATION OG BETJENING 4.1 Lade anvendelse - Brug af RFID Kort Indsæt stikket Bruge RFID Kort Tilslut opladeren til bilens ladestik. En gul LED-indikator som blinker med 100 ms En grøn LED-indikator blinker i 200ms med interval indikerer at RFID-kortet er læst.
  • Page 22 IEC 62321-2:2021, IEC 62321-1:2013, IEC 62321-3-1:2013, IEC 62321-4:2013+A1:2017, IEC 62321-5:2013, IEC 62321-7-1:2015, IEC 62321-7-2:2017, ISO 17075-1:2017, IEC 62321-6:2015, IEC 62321-8:2017 Malmbergs Elektriska AB, Ruotsi Mr. Anders Folke / Tuotepäällikkö Radiostandardi (RED) Päiväys: 9.11.2022 EN 300 328 V2.2.2:2019, EN 300 330 V2.1.1:2017, EN 301 489-1 V2,2,3:2019, EN 301 489-3 V2.1.1:2019,...
  • Page 23 TURVALLISUUS JA VAROITUKSET Varoitukset • Käyttöohjeiden noudattamatta jättäminen voi aiheuttaa vaaratilanteen. • Lapset eivät saa koskea latausasemaan. • Älä irrota latausasemaa telineestään päävirran ollessa kytkettynä. • Älä asenna latausasemaa ympäristöihin joissa on palavia materiaaleja, paljon pölyä tai syövyttäviä aineita. • Käytä latausasemaa vain, kun se toimii normaalisti ja noudata käyttöohjeita. •...

  • Page 24: Tekniset Tiedot

    Takuu • Tuotteen takuu on kaksi vuotta ostopäivästä. Reklamaatiot tulee osoittaa jälleenmyyjälle. • Viat, jotka ovat aiheutuneet ohjeiden vastaisesta käytöstä, asennuksesta, omatoimisista korjauksista tai luonnollisista syistä aiheutuneista vahingoista, eivät kuulu takuun piiriin. ESITTELY 2.1 Tekniset tiedot Tuotenumero 27 004 05 Liitäntätyyppi Kolmivaihe Nimellisjännite...

  • Page 25: Pakkauksen Sisältö

    2.2 Yleiskatsaus Mittapiirros 95 mm 201 mm 135 mm Etunäkymä Takanäkymä 1. RFID-lukija. RFID-kortti luetaan tällä alueella. 2. Merkkivaloikkuna Vihreä/keltainen/punainen 2.3 Pakkauksen sisältö Käyttöohje M4 kuusioavain Ø 6 ruuvitulppa Asennuslevy AP-ohje (x1) (x3) (x1) Monta-ohje Latauslaite RFID-kortti M4x32 ruuvi Eristetty liitin Avaustyökalu (x1) (x4)
  • Page 26 ASENTAMINEN 3.1 Esivalmistelut Asennus 140 mm 62 mm 3-Ø6 3-M4x32 ruuvi 3-Ø6 ruuvitulppa Tiiviste 2-M4x12 ruuvi 3.2 Kytkentä 1. Poista kaapelin ulkovaippa 40 mm matkalta ja kuori johtimet 8-15 mm matkalta. 2. Päätä johtimet liittimillä ja kytke kytkentäterminaaliin kuvan mukaisesti. 3.
  • Page 27 3.3 Asenna 4G-kortti KONFIGUROINTI JA KÄYTTÖ 4.1 Lataaminen RFID-kortilla Liitä autoon Käytä RFID-korttia Kytke laturi sähköautosi latausliittimeen. Keltainen merkkivalo vilkkuu 100 ms välein Vihreä merkkivalo vilkkuu 200 ms välein merkkinä siitä, että RFID-kortti on luettu yhden sekunnin intervallein merkkinä siitä, että onnistuneesti.

  • Page 28: Configuration And Operation

    IEC 62321-3-1:2013, IEC 62321-4:2013+A1:2017, IEC 62321-5:2013, IEC 62321-7-1:2015, IEC 62321-7-2:2017, ISO 17075-1:2017, IEC 62321-6:2015, IEC 62321-8:2017 Malmbergs Elektriska AB, Sweden. Mr. Anders Folke / Product Manager Radio Equipment (RED) Date: 09/11/2022 ETSI EN 301 489-1 V2.2.3:2019, ETSI EN 301 489- 3 V2.1.1:2019, ETSI EN 301 489-17 V3.2.4:2020,...

  • Page 29: Safety And Warnings

    SAFETY AND WARNINGS Caution • Failure to follow instructions may result in danger. • Children are prohibited from touching charging station. • Do not disassemble the charging station while connected to the mains. • Install a charging station away from pyrotechnics, dusty or corrosive places. •...
  • Page 30 Overhaul • The product warranty is valid for two years from the date of purchase. Please contact the dealer for complaints. • Any direct damage or malfunction caused by neglect, incorrect use, installation, usage, repair by the users or natural damage are not covered by the warranty. INTRODUCTION 2.1 Technical Specifications Art.no.

  • Page 31: Package Contents

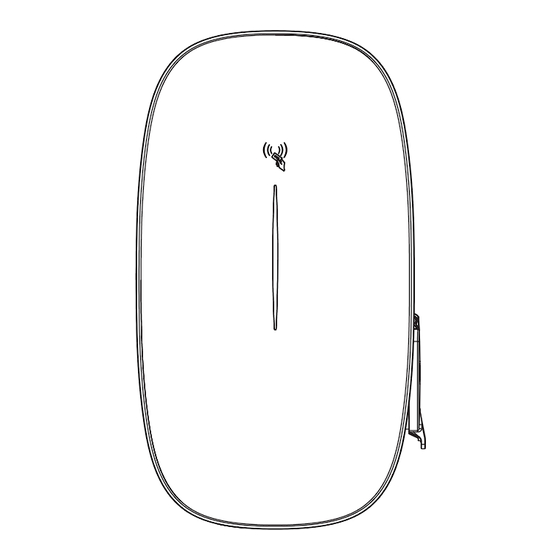

    2.2 Overview Dimension drawing 95 mm 201 mm 135 mm Front view Back view 1. RFID Card Reader The RFID card can be read in this area. 2. Indicator Strip Green/Yellow/Red 2.3 Package Contents User manual M4 Hexagon Ø 6 Wall plug Installation guide AP manual wrench (x1)

  • Page 32: Installation Procedure

    INSTALLATION 3.1 Installation Procedure Installation 140 mm 62 mm 3-Ø6 3-M4x32 Screw 3-Ø6 Wall plug Sealed cap 2-M4x12 Screw 3.2 Wiring 1. Remove a length of 40 mm of the cable jacket and strip the wire insulation to a length of 8-15 2.
  • Page 33 3.3 Insert 4G Card CONFIGURATION AND OPERATION 4.1 Charging Operation - Use RFID Card Plug in Use RFID Card Plug the charger into your EV’s charging A yellow LED indicator flashing at 100-ms socket. intervals indicates the RFID card is successfully A green LED indicator flashing for 200ms at read.
  • Page 34 TROUBLESHOOTING Problems LED Status Ground warning Flashing yellow, 2S on, 2S off, Cycle Relay adhesion Solid red light Leakage current fault Flashing red, 500ms on, 500ms off, 1 time, 3S off, Cycle CP fault Flashing red, 500ms on, 500ms off, 2 times, 3S off, Cycle Over current fault Flashing red, 500ms on, 500ms off, 3 times, 3S off, Cycle Input polarity reverse...
  • Page 36 Malmbergs Elektriska AB, PO Box 144, SE-692 23 Kumla, SWEDEN Phone: +46 19 58 77 00 info@malmbergs.com www.malmbergs.com...
