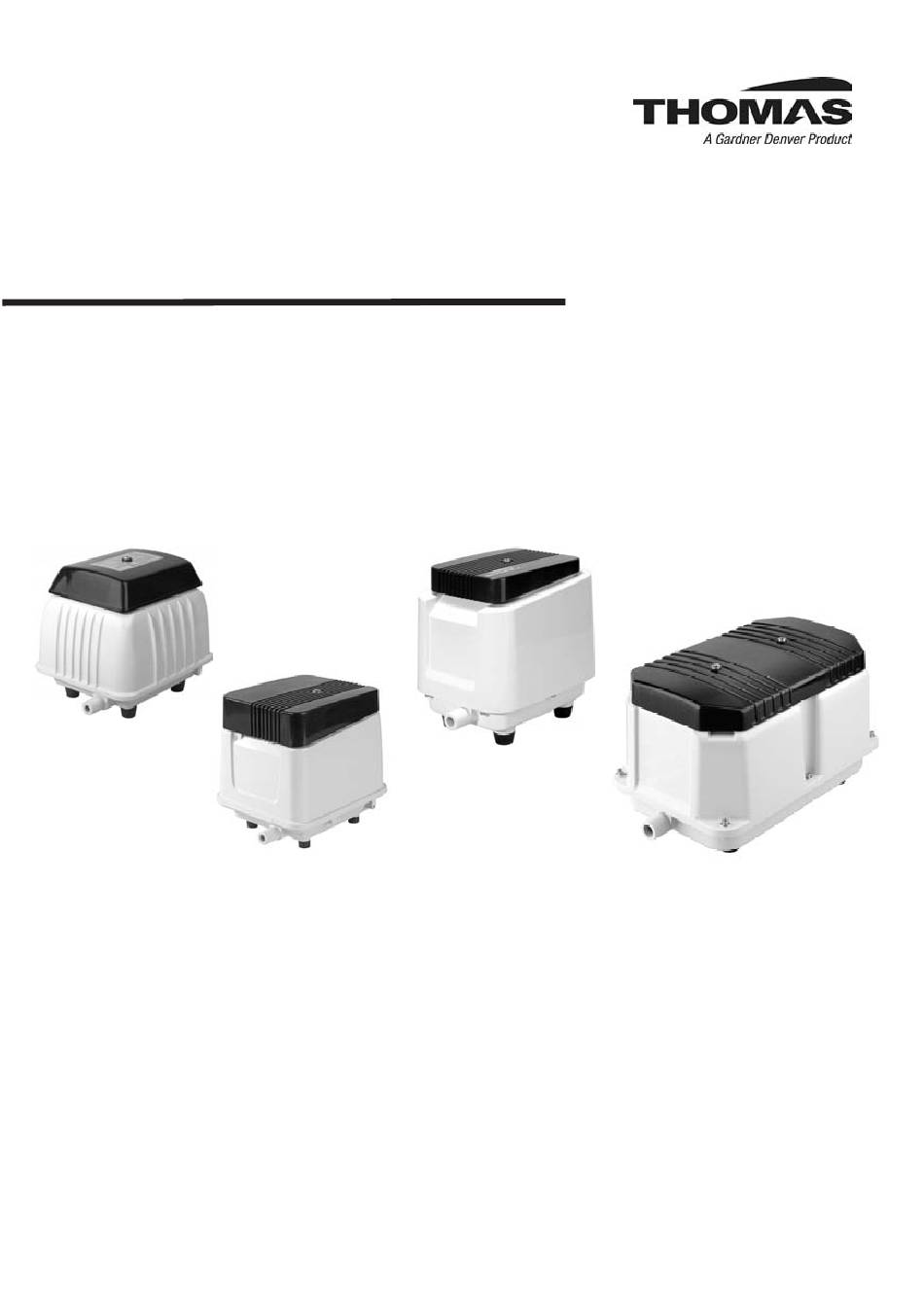

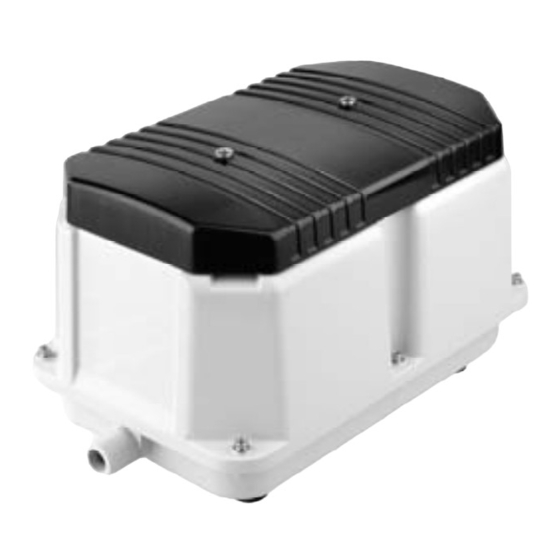

BEDIENUNGSHANDBUCH
Linearmembranpumpen
Baureihen:
LP-30A
LP-60EN
LP-40A
LP-80E
LP-60HN
Vor Inbetriebnahme der Pumpe ist das Bedienungshandbuch zu lesen, da
wichtige sicherheitsrelevante Hinweise darin enthalten sind.
Für weitere EU-Sprachversionen nehmen Sie bitte Kontakt mit Gardner Denver Thomas auf.
LP-80HN
LP-100H
LP-120H
LP-150HN
LP-200HN
LW-200
LW-240
LW-300
LW-350
LW-400
Advertisement
Chapters
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Thomas LP-30A
Summary of Contents for Thomas LP-30A
- Page 1 LW-200 LP-40A LP-80E LP-100H LW-240 LP-60HN LP-120H LW-300 LP-150HN LW-350 LP-200HN LW-400 Vor Inbetriebnahme der Pumpe ist das Bedienungshandbuch zu lesen, da wichtige sicherheitsrelevante Hinweise darin enthalten sind. Für weitere EU-Sprachversionen nehmen Sie bitte Kontakt mit Gardner Denver Thomas auf.
-
Page 2: Table Of Contents
Inhaltsverzeichnis Konformitätserklärung ....................3 Allgemeine Hinweise ....................3 Sicherheitshinweise ....................4 Bestimmungsgemäße Verwendung ................4 Funktionsbeschreibung der Pumpe ................5 Aufstellung ......................... 6 Anschluss und Inbetriebnahme ................. 6 Während des Betriebs beachten ................7 Wartungsintervalle ..................... 7 Darstellung Linearmembranpumpe ................8 Störungen ........................ -
Page 3: Konformitätserklärung
Bedienungsanleitung stets griffbereit! in dieser Dokumentation enthaltenen Informationen sind Eigentum von Gardner Denver Thomas. Die Dokumentation darf ohne die schriftliche Zustimmung von Gardner Denver Thomas weder vollständig, noch auszugsweise, direkt oder indirekt Dritten zugänglich gemacht, veröffentlicht oder anderweitig verbreitet werden. -
Page 4: Sicherheitshinweise
Sicherheitshinweise Verwendete Symbole Dieses Symbol kennzeichnet Gefahrenhinweise. Die Nichtbeachtung dieser Hinweise könnte das Gerät, Anlagen oder sogar Leben und Gesundheit von Personen gefährden. VORSICHT – hohe Spannung Dieses Symbol warnt vor lebensgefährlicher elektrischer Spannung. Arbeiten unter diesem Zeichen dürfen nur von Elektrofachkräften ausgeführt werden. -
Page 5: Funktionsbeschreibung Der Pumpe
(Siehe hierzu auch Kapitel Störungen.) Integrierter Membran-Schutzschalter bei: LP-60HN, LP-60EN, LP-80E, LP-80HN, LP-100H, LP-120H, LP-150HN, LP-200HN, LW-200, LW-240, LW-300, LW-350, LW-400 Integrierter Thermoschutzschalter (Auslösetemperatur 115°C) bei: LP-30A, LP-40A, LP60HN, LP-60EN, LP-80E, LP-80HN, LP-100H, LP-120H, LP- 150HN, LP-200HN, LW-200, LW-240, LW-300, LW-350, LW-400... -
Page 6: Aufstellung
Außendurchmesser des Pumpenauslasses entsprechen (LP-30A bis LP- 200HN: 18mm, LW-200/LW-240/LW-300/LW-350/LW-400: 26mm). • Bei Verschlauchungen länger als 10m, ist der nächst größere Schlauchdurchmesser zu verwenden (LP-30A bis LP-200HN: > 20mm, LW-200 bis LW-400: > 40mm). • Keine rauen, geknickten oder enggebogenen Schläuche verwenden. -
Page 7: Während Des Betriebs Beachten
Die Umgebungstemperatur darf min. –10°C bis max. +40°C betragen. • Die Luftfeuchtigkeit darf 90% nicht überschreiten. Wartungsintervalle Der Pumpenblockwechsel ist nur durch geschultes Wartungspersonal (Fachbetrieb) zulässig. LP-30A LP-40A LP-60HN LP-60EN LP-80E Pumpenblockwechsel: max. 26.000 Betriebsstunden max. 18.000 Betriebsstunden (Membran & Pumpenblock spätestens nach 48 Monaten... -
Page 8: Darstellung Linearmembranpumpe
Darstellung Linearmembranpumpe Nachfolgend ist der Typ LP-60HN dargestellt. Der Antrieb, d.h. Spule mit Eisenkern und Magnetträger, ist freiliegend wie bei den Typen LP-30A, LP-40A, LP-60HN und LP-60EN. Im Gegensatz hierzu haben die Typen LP-80HN, LP-100H, LP-120H, LP-80E, LP150HN, LP-200HN, LW-200, LW-240, LW-300, LW-350 und LW-400 einen geschlossenen Antrieb. -
Page 9: Störungen
Störungen Vor dem Öffnen des Gehäuses ist die Pumpe vom Netz zu trennen. Störung Mögliche Ursache Behebung Keine oder zu Pumpe ist nicht an Netzanschluss und Spannung geringe das Stromnetz prüfen. Pumpenleistung. angeschlossen. Elektrischer Defekt. Mit Messgerät elektrischen Durchgang der Pumpe prüfen. Filter ist verstopft. - Page 10 Störung Mögliche Ursache Behebung Keine oder zu Membranschutzschalter Netzstecker ziehen. geringe wurde ausgelöst durch Pumpenleistung externe Erschütterung Gehäuseoberteil abnehmen. Hierzu oder Membranriss. sind 4 außen liegende Schrauben am Gehäuseunterteil zu lösen. Schutzschalterausführung bei Modell: Ausgelöster Membranschutz- schalter (Bild 4) durch Umlegen der •...
- Page 11 Störung Mögliche Ursache Behebung Keine oder zu Membranschutzschalter Netzstecker ziehen. geringe wurde ausgelöst durch Pumpenleistung externe Erschütterung Gehäuseoberteil abnehmen. Hierzu oder Membranriss. sind 4 außen liegende Schrauben am Gehäuseunterteil zu lösen. Schutzschalterausführung bei Modell: Ausgelösten Membranschutz- schalter (Bild 6) mit Hilfe eines •...
- Page 12 Störung Mögliche Ursache Behebung Keine oder zu Membranschutzschalter Netzstecker ziehen geringe wurde ausgelöst durch Pumpenleistung externe Erschütterung Gehäuseoberteil abnehmen. Hierzu oder Membranriss. sind 4 außen liegende Schrauben am Gehäuseunterteil zu lösen. Schutzschalterausführung bei Modell: Schalterknopf des ausgelösten Membranschutzschalters (OFF) • LP-60EN (Bild 8 und 9) auf Mittelstellung •...
- Page 13 Störung Mögliche Ursache Behebung Keine oder zu Thermoschalter hat auf- Nach Abkühlungsphase läuft geringe grund Übertemperatur Membranpumpe selbstständig an. Pumpenleistung ausgelöst. Innere Schläuche sind Netzstecker ziehen. defekt, abgesprungen Pumpe öffnen und Schläuche oder nicht anschließen bzw. ersetzen. angeschlossen. Membranbruch Pumpe durch Fachbetrieb instand setzen lassen.
-
Page 14: Ersatzteilsätze
Ersatzteilsätze Luftfilter- und Dichtungssatz: Pumpentyp Artikelnr. Verpackungsinhalt 1x Luftfiltereinlage • LP-30A 700043 1x Luftfilterdichtung • LP-40A 1x Geräuschdämmeinlage 1x Gehäuseunterteildichtung alt • LP-60HN 700044 1x Gehäuseunterteildichtung neu 1x Gehäuseoberteildichtung neu 2x L-Schlauchstücke 2x L-Schlauchschellen 1x Luftfiltereinlage • LP-60EN 700543 1x Luftfilterdichtung 1x Geräuschdämmeinlage... - Page 15 Luftfilter-Satz: Pumpentyp Artikelnr. Verpackungsinhalt • LP-30A 700168 5x Luftfiltereinlagen • LP-40A 5x Luftfilterdichtungen • LP-60HN • LP-60EN 700544 5x Luftfiltereinlagen • LP-80E 5x Luftfilterdichtungen • LP-80HN 700170 5x Luftfiltereinlagen • LP-100H 5x Luftfilterdichtungen • LP-120H • LP-150HN 700551 5x Luftfiltereinlagen •...
- Page 16 700513 1x Luftstutzen 26mm (rechtwinklig) • LW-240 2x Luftstutzenschellen • LW-300 • LW-350 • LW-400 Gardner Denver Thomas GmbH Benzstraße 28 · D-82178 Puchheim Telefon: +49 89 809 00 0· Telefax: +49 89 80 83 68 e-Mail: thomas.de@gardnerdenver.com · www.gd-thomas.de...
- Page 17 Series: LP-30A LP-60EN LP-80HN LW-200 LP-40A LP-80E LP-100H LW-240 LP-60HN LP-120H LW-300 LP-150HN LW-350 LP-200HN LW-400 Before operating the pump please read this manual completely. Important safety instructions are included. For other EU language versions please contact Gardner Denver Thomas.
- Page 18 Contents EC-Declaration of conformity ..................3 General Information ....................3 Safety Information ....................... 4 General Usage ......................4 Design and Function ....................5 Installation ........................6 Pneumatic / Electrical Connection and Operation ............6 During Operation ......................7 Service Intervals ......................7 Description of Linear Diaphragm Pumps ..............
-
Page 19: Ec-Declaration Of Conformity
Please observe all instructions and keep this manual ready to hand. The information contained in this document is the property of Gardner Denver Thomas. This document, or parts thereof, may not be made available, directly or indirectly, to third parties, nor published or distributed in any manner without written... -
Page 20: Safety Information
Safety Information Symbols Used This symbol denotes a warning instruction. Failure to comply can endanger the pump, the system or even the life and health of persons. Caution – high voltage This symbol warns of dangerous high voltages. Any procedures with this system may only be undertaken by suitably qualified persons. -
Page 21: Design And Function
LP-60HN, LP-60EN, LP-80E, LP-80HN, LP-100H, LP-120H, LP-150HN, LP-200HN, LW-200, LW-240, LW-300, LW-350, LW-400 An integrated thermal protective switch (trigger temperature 115°C) is included in the following models: LP-30A, LP-40A, LP60HN, LP-60EN, LP-80E, LP-80HN, LP-100H, LP-120H, LP-150HN, LP-200HN, LW-200, LW-240, LW-300, LW-350, LW-400... -
Page 22: Installation
240/LW-300/LW-350/LW-400: 26mm). • For hoses longer than 10m the next size hose diameter should be used (LP-30A to LP-200HN: > 20mm, LW-200 to LW-400: > 40mm). • No rough, kinked or tightly bent hoses. • Ensure that the pump socket is earthed. -
Page 23: During Operation
• Ensure that the operating air temperature is within the range -10°C to +40°C. • Ensure that the air humidity does not rise above 90%. Service Intervals Changing of the pump chamber block should only be undertaken by trained service personnel. LP-30A LP-40A LP-60HN LP-60EN LP-80E Chamber block change: max. -
Page 24: Description Of Linear Diaphragm Pumps
Description of Linear Diaphragm Pump The following text describes model LP-60HN. The driving unit (coil, iron core and armature) is open, as in models LP-30A, LP-40A, LP-60HN and LP-60EN. Models LP-80HN, LP-100H, LP-120H, LP-80E, LP150HN, LP-200HN, LW-200, LW- 240, LW-300, LW-350 and LW-400 employ a closed driving unit. -
Page 25: Fault Finding
Fault Finding Always disconnect the plug before commencing. Problem Possible cause Solution Little or no air Pump is not connected to Check connection and voltage. flow. power supply Electrical defect Check electrical continuity with test instrument. Filter is blocked. Change filter. See photo 1, 2 and 3 Photo 1: Remove filter cover screw Photo 2: Remove filter cover... - Page 26 Problem Possible cause Solution Little or no air Diaphragm protective Disconnect power. flow. switch activated. Diaphragm damaged, or Remove housing via external impact. 4 screws on tank. Diaphragm protective Protective switch activated as switch design by model: below. (Photo 4) Return to non- activated position by hand.
- Page 27 Problem Possible cause Solution Little or no air Diaphragm protective Disconnect power. flow. switch activated. Diaphragm damaged, or Remove housing via external impact. 4 screws on tank. Diaphragm protective Protective switch activated as switch design by model: below. (Photo 6) Turn to non- activated position using a •...
- Page 28 Problem Possible cause Solution Little or no air Diaphragm protective Disconnect power. flow. switch activated. Diaphragm damaged, or Remove housing via external impact. 4 screws on tank. Diaphragm protective Protective switch activated as switch design by model: below. (OFF) (Photo 8 and 9) Turn to non-activated position (ON) •...
- Page 29 Problem Possible cause Solution Little or no air Thermal protective switch After cooling the pump will switch flow. activated due to high back on automatically. temperature. Internal tubes are Disconnect power. defective, popped off, or Opens pump. Reconnect or replace not connected.
-
Page 30: Spare Part Kits
Spare Part Kits Air filter and gaskets kit: Model Part Number Contents 1x Air cleaner element • LP-30A 700043 1x Air cleaner gasket • LP-40A 1x Noise absorbing net 1x Tank gasket old • LP-60HN 700044 1x Tank gasket new... - Page 31 Air filter kit: Model Part Number Contents • LP-30A 700168 5x Air cleaner element • LP-40A 5x Air cleaner gaskets • LP-60HN • LP-60EN 700544 5x Air cleaner element • LP-80E 5x Air cleaner gaskets • LP-80HN 700170 5x Air cleaner element •...
- Page 32 1x Outlet hose 26 mm (angled) • LW-240 2x Hose clamps • LW-300 • LW-350 • LW-400 Gardner Denver Thomas GmbH Benzstraße 28 · D-82178 Puchheim Phone: +49 89 809 00 0· Fax: +49 89 80 83 68 e-Mail: thomas.de@gardnerdenver.com · www.gd-thomas.com...
