Bedienungsanleitung Schlafdach mit Klappenverschluss
1 Allgemeine Hinweise
Achtung: Fahren Sie nie mit geöffnetem Dach!
Achtung: Fahren Sie nie mit entriegeltem Dach!
Achtung: Öffnen Sie das Dach nicht, solange es beladen ist!
Zum Öffnen der Fenster im Schlafdach ziehen Sie die Reißverschlüsse auf. Sie können die geöffneten Stoffteile
mit den Klettverschlüssen/Druckknöpfen befestigen. Schließen Sie die Moskitonetze und Fensterabdeckungen,
bevor Sie das Dach schließen.
Die Verschlüsse sind in regelmäßigen Abständen auf Beschädigungen zu überprüfen, mindestens vor je-
dem großen Urlaub. Beschädigte Verschlüsse sind sofort zu ersetzen.
Sollten sich die seitlichen Verriegelungen nicht öffnen lassen, so können diese durch deren außen liegende Ver-
schraubung an der Dachschale gelöst werden. Somit kann das Dach ausreichend weit aufgestellt werden, um den
Verschlussmechanismus auszulösen. Die Schrauben müssen anschließend mit Schraubensicherung gesichert
werden.
Um die seitlichen Verschlüsse nachzujustieren, sind in den Halterungen Längsbohrungen (s. Abb. 1-1) angebracht.
Auch eine Höhenjustierung ist möglich.

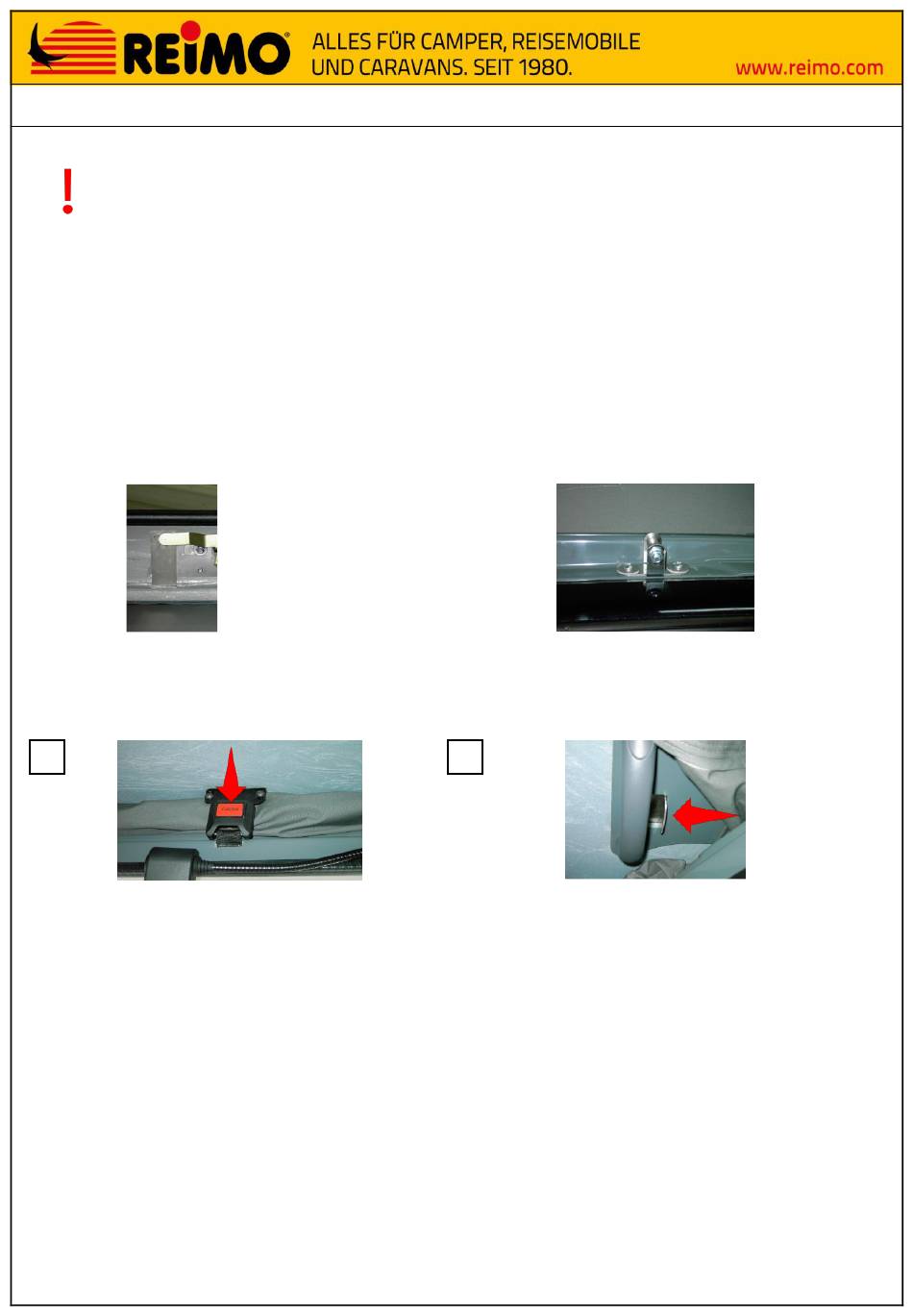

Abb. 1-1: Verschlüsse des Schlafdaches
2 Öffnen des Schlafdachs
Zum Öffnen des Schlafdaches lösen Sie zuerst den mittleren Verschluss (s. Abb. 2-1, 1), dann lösen Sie die seitli-
chen Arretierungshebel neben den Griffen, indem Sie diese zu den Griffen hinziehen (2).
1
Abb. 2-1: Entriegelung des Schlafdaches
Jetzt drücken Sie von unten gegen das Dach und stellen es auf.
3 Schließen des Schlafdachs
Vergewissern Sie sich, dass nichts außer die Matratze auf dem Bett liegt. Es könnte ansonsten die Mechanik oder
der Zeltbalg beschädigt werden. Das Bett muss in Schlafposition mit der zugehörigen Matratze gebracht werden,
erst dann ist das Schlafdach zu schließen. Achten Sie darauf, dass der Spanngummi zwischen den beiden seitli-
chen Fenstern eingehängt ist, er unterstützt das korrekte Einfalten des Zeltbalgs. Öffnen Sie eine Tür, damit die
Luft besser entweichen kann und der Zeltbalg sich beim Schließen nicht in der Mechanik verhängt. Er könnte
dadurch beschädigt werden.
Zum Schließen ziehen Sie an beiden Griffen im Dach gleichzeitig langsam nach unten und schließen das Dach fast
vollständig. Ziehen Sie den Zeltbalg des Daches an allen Seiten nach innen. Vergewissern sich, dass kein Stoff
zwischen Dachschale und Fahrzeugdach eingeklemmt ist. Ziehen Sie erst jetzt die seitlichen Arretierungen an den
Griffen, bis diese hörbar zwei Mal klicken. Dann schließen Sie den mittleren Verschluss bis dieser hörbar einrastet.
Vor dem Fahrtantritt überprüfen Sie noch einmal von außen, ob das Dach ringsum sauber aufliegt, kein Zeltbalg
durch die Gummidichtung eingequetscht wird und die Dichtung richtig auf der Dachkante sitzt.
Open Sky Zeltbalg: Vor dem Schließen der Reißverschlüsse ziehen Sie das Dach etwas herunter, um die Span-
nung aus dem Stoff zu nehmen. Wenn alle Reißverschlüsse geschlossen sind, verfahren Sie wie beschrieben.
