Installations- und Bedienungsanleitung
Installation and operating manual
Notice d'installation et d'emploi
Manual de instalación y uso
Istruzioni per l'installazione e l'uso
Installatie- en bedieningshandleiding
DE

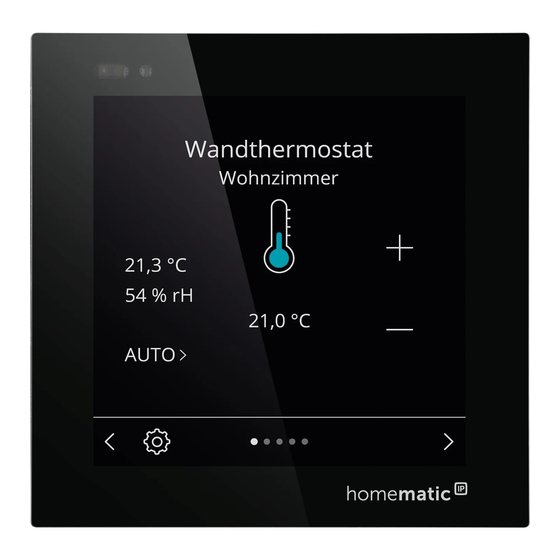

Wired Glasdisplay - plus
EN
Wired Glass Display - plus
FR
Écran en verre câblé « Wired Glasdisplay - plus »
ES
Wired Pantalla de cristal - plus
IT
Wired Display in vetro - plus
NL
Wired Glasdisplay - plus
HmIP-WGD-PL
S. 2
p. 23
p. 37
p. 53
pag. 68
pag. 83
Advertisement
Chapters
Table of Contents
Related Manuals for HomeMatic plus
Summary of Contents for HomeMatic plus
- Page 1 Wired Glasdisplay - plus S. 2 Wired Glass Display - plus p. 23 p. 37 Écran en verre câblé « Wired Glasdisplay - plus » Wired Pantalla de cristal - plus p. 53 Wired Display in vetro - plus pag. 68 Wired Glasdisplay - plus pag.
- Page 2 Lieferumfang Anzahl Bezeichnung Homematic IP Wired Glasdisplay -plus Montageplatte Schrauben 3,2 x 15 mm Schrauben 3,2 x 25 mm Bedienungsanleitungen Beiblatt mit Sicherheitshinweisen Dokumentation © 2022 eQ-3 AG, Deutschland Alle Rechte vorbehalten. Ohne schriftliche Zustimmung des Herausgebers darf diese Anleitung auch nicht auszugsweise in irgendeiner Form reproduziert werden oder unter Verwendung elektronischer, mechanischer oder chemischer Verfahren vervielfältigt oder...
- Page 6 click...
- Page 7 Homematic IP...
-
Page 9: Table Of Contents
Installation ....................15 Anlernen ....................16 5.3.1 Anlernen an die Zentrale CCU3 ..........17 5.3.2 Anlernen an die Homematic IP Cloud per Wired Access Point ................18 Updates über SD-Karte einspielen ..........19 Bedienung ....................20 Fehlercodes und Blinkfolgen ..............20 Wiederherstellung der Werkseinstellungen ........21 Wartung und Reinigung ................21... -
Page 10: Hinweise Zur Anleitung
Hinweise zur Anleitung Hinweise zur Anleitung Lesen Sie diese Anleitung sorgfältig, bevor Sie Ihre Homematic IP Geräte in Betrieb nehmen. Bewahren Sie die Anleitung zum späteren Nachschla- gen auf! Wenn Sie das Gerät anderen Personen zur Nutzung überlassen, überge- ben Sie auch diese Anleitung. - Page 11 Normen und Richtlinien des Landes zu beachten. Das Gerät ist ausschließlich für den Betrieb am Home- matic IP Wired Bus vorgesehen. Der Homematic IP Wired Bus ist ein SELV-Stromkreis. Eine gemeinsame Führung der Netzspannung und des Homematic IP Wired Bus in Installations- oder Verteilerdosen ist nicht zulässig.
-
Page 12: Funktion Und Geräteübersicht
Das Gerät ist nur für den Einsatz in Wohnbereichen, Geschäfts- und Gewerbebereichen sowie in Kleinbetrieben bestimmt. Funktion und Geräteübersicht Das Homematic IP Wired Glasdiplay – plus ermöglicht eine intuitive Bedienung und einen aktuellen Überblick über vielseitige Funktionen im Homematic IP Smart-Home-System. Per Touch-Gestik können z. B. -
Page 13: Allgemeine Systeminformationen
Allgemeine Systeminformationen Dieses Gerät ist Teil des Homematic IP Smart-Home-Systems und kommu- niziert über das Homematic IP Protokoll. Sie haben die Möglichkeit, alle Ge- räte des Systems komfortabel und individuell über die Bedienoberfläche der Zentrale CCU3 oder flexibel per Smartphone über die Homematic IP App in Verbindung mit der Homematic IP Cloud zu konfigurieren. - Page 14 Inbetriebnahme Beachten Sie die auf dem Gerät angegebene Abisolierlänge der anzu- schließenden Leiter. Beachten Sie bei der Installation die Gefahrenhinweise gemäß „2 Ge- fahrenhinweise“ auf Seite 10. Hinweis! Installation nur durch Personen mit einschlägigen elekt- rotechnischen Kenntnissen und Erfahrungen!* Durch eine unsachgemäße Installation gefährden Sie •...
-
Page 15: Installation
Points (HmIPW-DRAP) auf “–“ (= Masse) aufgelegt werden. Am Glas- display darf der Schirm nicht aufgelegt werden. Installation Der Bus wird vom Homematic IP Wired Access Point (HmIPW-DRAP) gespeist. Weitere Informationen dazu können Sie der Bedienungs- anleitung des Wired Access Points entnehmen. -
Page 16: Anlernen
Anlernen an die Homematic IP Cloud Für eine flexible Steuerung per kostenloser Smartphone-App können Sie das Gerät an die Homematic IP Cloud anlernen (s. „5.3.2 Anlernen an die Homematic IP Cloud per Wired Access Point“ auf Seite 18). Dabei ist es möglich, die Wired Geräte •... -
Page 17: Anlernen An Die Zentrale Ccu3
Access Point (HmIP-HAP) zu kombinieren. 5.3.1 Anlernen an die Zentrale CCU3 Um das Homematic IP Wired Gerät softwarebasiert und komfortabel steuern und konfigurieren sowie in Zentralenprogrammen nutzen zu können, müssen Sie es an die WebUI anlernen. Um das Gerät an die Zen- trale CCU3 anzulernen, gehen Sie wie folgt vor: •... -
Page 18: Anlernen An Die Homematic Ip Cloud Per Wired Access Point
Anlernen an die Homematic IP Cloud per Wired Access Point Wenn Sie Ihre Homematic IP Wired Geräte flexibel per Smartphone-App steuern möchten, können Sie die Homematic IP Wired Geräte einfach an die Homematic IP Cloud anlernen. Gehen Sie dazu wie folgt vor: •... -
Page 19: Updates Über Sd-Karte Einspielen
IP kombinieren möchten, können Sie die Homematic IP Wired Gerä- te auch einfach an einen (bestehenden) Homematic IP Access Point anlernen. Lernen Sie dazu den Homematic IP Wired Access Point ge- mäß der zugehörigen Bedienungsanleitung an den (bestehenden) Homematic IP Access Point an. Anschließend gehen Sie wie oben beschrieben vor, um das Glasdisplay anzulernen. -
Page 20: Bedienung
Bedienung Bedienung Nach erfolgreicher Inbetriebnahme des Glasdisplays kann es ganz be- quem über die WebUI Benutzeroberfläche oder per Homematic IP App eingerichtet werden. Dank des zuverlässigen Näherungssensors wird das Display automatisch beleuchtet, sobald sich eine Person nähert. Das Display kann ganz intu- itiv per Touch-Gestik bedient werden. -
Page 21: Wiederherstellung Der Werkseinstellungen
Lassen Sie die Systemtaste wieder los, um das Wiederherstellen der Werkseinstellungen abzuschließen. Das Gerät führt einen Neustart durch. Nach dem Neustart können Sie das Gerät wieder in Ihr Homematic IP System integrieren. Wartung und Reinigung Das Gerät ist wartungsfrei. Überlassen Sie eine Reparatur einer Fach- kraft. -
Page 22: Technische Daten
Technische Daten Technische Daten Geräte-Kurzbezeichnung: HmIPW-WGD-PL Versorgungsspannung: 24 V , +/-5 %, SELV Stromaufnahme: 110 mA max. Leistungsaufnahme im Ruhebetrieb: 0,6 W Leitungsart u. -querschnitt: Starre Leitung 0,12-0,50 mm² Installation: nur in Schalterdosen (Gerätedosen) gemäß DIN 49073-1 Schutzart: IP20 Schutzklasse: Umgebungstemperatur: -5 bis +40 °C Abmessungen (B x H x T):... - Page 23 Package contents Quantity Description Homematic IP Wired Glass Display -plus Mounting plate Screws, 3.2 x 15 mm Screws, 3.2 x 25 mm Operating manuals Supplement with safety instructions ocumentation © 2022 eQ-3 AG, Germany All rights reserved. Translation from the original version in German. This manual may...
- Page 24 5.3.1 Connecting to Homematic IP Central Control Unit CCU3 ..................31 5.3.2 Connecting to the Homematic IP cloud via Wired access point ................33 Import updates via SD card ............. 34 Operation ....................34 Error codes and flashing sequences ........... 34 Restore factory settings ................35...
-
Page 25: Information About This Manual
Information about this manual Information about this manual Please read this manual carefully before operating your Homematic IP components. Keep the manual so you can refer to it at a later date if you need to. If you hand over the device to other persons for use, please hand over this manual as well. - Page 26 The device is intended for operation within the Homematic IP Wired bus only. The Homematic IP Wired bus is a SELV power circuit. Common cable routing of power supply and the Homematic IP Wired bus in installation or junction boxes is not permitted.
-
Page 27: Function And Device Overview
Function and device overview This device is part of the Homematic IP smart home system and works with the Homematic IP radio protocol. All devices of the Homematic IP system can be configured comfortably and individually with the CCU3 user interface or flexibly with the smartphone app in connection with the Homematic IP cloud. -
Page 28: General System Information
General system information General system information This device is part of the Homematic IP smart home system and works with the Homematic IP protocol. All devices in the Homematic IP system can be configured easily and individually with the CCU3 user interface or flexibly with the smartphone app in connection with the Homematic IP cloud. - Page 29 Rigid cable: 0.12-0.50 mm For reasons of electrical safety, only the following cables may be used for connecting to the Homematic IP Wired bus: • Telephone cable J-Y(ST)Y with 2 x 2 x 0.8 (= 0.5 mm²) or 4 x 2 x 0.8 (= 0.5 mm²), shielded, TP •...
-
Page 30: Installation
Wired access point (HmIPW-DRAP). The shield must not be placed on the glass display. Installation The bus is powered by the Homematic IP Wired Access Point (HmI- PW-DRAP). For further information, please refer to the operating manual of the corresponding Wired Access Points. -
Page 31: Connecting To Homematic Ip Central Control Unit Ccu3
Connecting to the Homematic IP cloud For flexible use via the free smartphone app, you can connect the device to the Homematic IP cloud (see „5.3.2 Anlernen an die Homematic IP Cloud per Wired Access Point“ auf Seite 33). You can •... - Page 32 Newly connected devices and the corresponding channels are ready for operation and configuration only after they have been configured in the inbox. You will find further information in the Homematic IP Wired Instal- lation Guide at www.homematic-ip.com. For operating without an Internet connection, please select the op- tion “Adding Homematic IP device without Internet connection”.
-
Page 33: Connecting To The Homematic Ip Cloud Via Wired Access Point
5.3.2 Connecting to the Homematic IP cloud via Wired access point If you want to control your Homematic IP Wired devices flexibly via the smartphone app, they can be connected to the Homematic IP cloud. To do this, proceed as follows: •... -
Page 34: Import Updates Via Sd Card
Operation Once your glass display has been connected successfully, it can be easily set up via the WebUI user interface or the Homematic IP app. Thanks to the proximity sensor, the display is automatically illuminated as soon as a person approaches. The display can be operated intuitively by touch. -
Page 35: Restore Factory Settings
Release the system button again to conclude the procedure. The device will perform a restart. After the restart, you can again integrate your device into your Homematic IP system. Maintenance and cleaning The product does not require any maintenance. Enlist the help of an expert to carry out any repairs. -
Page 36: Technical Specifications
Technical specifications Technical specifications Device short description: HmIPW-WGD-PL Supply voltage: 24 V , +/-5 %, SELV Current consumption: 110 mA max. Power consumption in Standby: 0.6 W Cable type and cross section: Rigid cable 0.12-0.50 mm² Installation: only in normal commercial switch boxes (device boxes) in accordance with DIN 49073-1 Protection rating:... - Page 37 Contenu de la livraison Nombre Désignation Écran en verre câblé Homematic IP Wired Glasdisplay -plus Plaque de montage Vis 3,2 x 15 mm Vis 3,2 x 25 mm Modes d’emploi Fiche de consignes de sécurité Documentation © 2022 eQ-3 AG, Allemagne Tous droits réservés.
- Page 38 Apprentissage ..................45 5.3.1 Enregistrement dans la centrale CCU3 ......46 5.3.2 Enregistrement dans Homematic IP Cloud via le point d’accès câblé ..............48 Charger les mises à jour via la carte SD ........49 Utilisation ....................49 Codes d’erreur et séquences de clignotement ........ 50 Rétablissement des réglages d’usine ..........
-
Page 39: Remarques Sur La Notice
Remarques sur la notice Remarques sur la notice Lisez attentivement la présente notice avant de mettre les éléments Ho- mematic IP en service. Conservez la notice pour pouvoir vous y référer ultérieurement ! Si vous laissez d’autres personnes utiliser l’appareil, n’oubliez pas de leur remettre également cette notice d’utilisation. - Page 40 L’appareil est prévu exclusive- ment pour une utilisation sur le bus câblé Homematic IP Wired Bus. Le bus câblé Homematic IP Wired Bus est un circuit électrique SELV.
-
Page 41: Fonction Et Aperçu De L'appareil
Fonction et aperçu de l’appareil Cet appareil fait partie du système Homematic IP Smart Home et com- munique par le biais du Homematic IP Protocole radio. Vous avez la pos- sibilité d’utiliser les appareils Homematic IP via la centrale CCU3 ou indi- viduellement avec un smartphone à... -
Page 42: Informations Générales Sur Le Système
(E) Lecteur de cartes SD Informations générales sur le système Cet appareil fait partie du système Smart Home Homematic IP et com- munique par le biais du protocole Homematic IP. Vous pouvez configu- rer très simplement chaque appareil du système en passant par l’interface utilisateur de la centrale CCU3 ou tout simplement par votre smartphone,... - Page 43 Mise en service L’installation est autorisée uniquement dans les boîtiers de commu- tateurs usuels (boîtiers d’encastrement) selon DIN 49073-1. Respectez la longueur de dénudage indiquée sur l’appareil pour les conducteurs à raccorder. Lors de l’installation, respectez les mises en garde indiquées à la sec- tion „2 Gefahrenhinweise“...
-
Page 44: Installation
Wired Access Point (HmIPW-DRAP). Le blin- dage ne doit pas être raccordé à l’écran en verre. Installation Le bus est alimenté par le point d’accès câblé Homematic IP Wired Access Point (HmIPW-DRAP). Reportez-vous au mode d’emploi du point d’accès câblé pour en savoir plus. -
Page 45: Apprentissage
Mise en service matic IP Wired Bus (voir la Figure 3). • Raccordez le bus câblé Homematic IP Wired Bus aux bornes de raccordement prévues à cet effet (voir la Figure 4). Pour brancher ou débrancher les conducteurs individuels, appuyez sur le dispo- sitif de déverrouillage à... -
Page 46: Enregistrement Dans La Centrale Ccu3
Mise en service (voir „5.3.2 Anlernen an die Homematic IP Cloud per Wired Access Point“ auf Seite 48). Dans ce cas, les appareils câblés « Wired » • peuvent être commandés au moyen de l’appli pour smartphone via le point d’accès câblé Homematic IP Wired Access Point (HmIPW-DRAP) ou •... - Page 47 Homematic IP Wired ou sur www.homematic-ip.com. En absence d’un accès actif à Internet, choisissez l’option « Appren- tissage des appareils Homematic IP sans accès à Internet ». Pour l’enregistrement, saisissez le n° SGTIN et le code de l’appareil dans les champs correspondants. Vous trouverez le n° SGTIN et le code sur l’autocollant fourni.
-
Page 48: Enregistrement Dans Homematic Ip Cloud Via Le Point D'accès Câblé
Enregistrement dans Homematic IP Cloud via le point d’accès câblé Si vous souhaitez commander confortablement vos appareils câblés Homematic IP Wired au moyen de l’appli pour smartphone, il vous suf- fit d’enregistrer les appareils Homematic IP Wired dans Homematic IP Cloud. Procédez comme suit : •... -
Page 49: Charger Les Mises À Jour Via La Carte Sd
Utilisation Si vous utilisez déjà des appareils Homematic IP dans le système Smart Home ou souhaitez combiner vos appareils câblés avec des éléments radio de Homematic IP, vous pouvez aussi enregistrer tout simplement vos appareils câblés Homematic IP Wired à un point d’accès Homematic IP Access point existant. -
Page 50: Codes D'erreur Et Séquences De Clignotement
Codes d’erreur et séquences de clignotement Codes d’erreur et séquences de clignotement Code de cligno- Signification Solution tement Clignotement Transmission de Attendez que la transmission bref orange données soit terminée. 1x activation Opération Vous pouvez poursuivre avec la longue commande. activée en vert 1 activation... -
Page 51: Entretien Et Nettoyage
Entretien et nettoyage L’appareil effectue un redémarrage. Après le redémarrage, vous pouvez intégrer à nouveau l’appareil dans votre système Homematic IP. Entretien et nettoyage L’appareil ne requiert aucun entretien. Confiez les réparations à un spécialiste. Nettoyez l’appareil avec un chiffon doux, propre, sec et non pelucheux. - Page 52 Caractéristiques techniques Consignes pour l’élimination L’appareil ne doit pas être jeté avec les ordures ménagères ! Les ap- pareils électroniques sont à éliminer conformément à la directive relative aux appareils électriques et électroniques usagés via les points de collecte locaux d’appareils usagés. Informations de conformité...
- Page 53 Volumen de suministro Canti- Componente Homematic IP Wired Pantalla de cristal -plus Placa de montaje Tornillos 3,2 x 15 mm Tornillos 3,2 x 25 mm Manuales de instrucciones Hoja adjunta a las indicaciones de seguridad Documentación © 2022 eQ-3 AG, Alemania Todos los derechos reservados.
- Page 54 Instalación ...................60 Conexión .....................60 5.3.1 Conexión a la central CCU3 ..........61 5.3.2 Conexión a Homematic IP Cloud a través de Wired Access Point ................63 5.3.3 Cargar actualizaciones desde tarjeta SD ......64 Manejo....................... 64 Códigos de errores y secuencias intermitentes ....... 65 Restablecimiento de la configuración de fábrica ......
-
Page 55: Advertencias Sobre Estas Instrucciones
Advertencias sobre estas instrucciones Advertencias sobre estas instrucciones Lea atentamente estas instrucciones antes de poner en servicio sus dis- positivos Homematic IP. ¡Conserve estas instrucciones para consultas posteriores! Si cede este dispositivo para que lo utilicen otras personas, entregue también estas instrucciones junto con el dispositivo. - Page 56 Homematic IP Wired Bus. El Homematic IP Wired Bus es un circuito SELV. No se permite la conducción conjunta de la tensión de red y del Homematic IP Wired Bus en las cajas de instalación o de distribución. Es indispensable disponer siempre del aislamiento re- querido entre una tensión de red de la instalación doméstica y Ho-...
-
Page 57: Funciones Y Esquema Del Dispositivo
Funciones y esquema del dispositivo Este dispositivo forma parte de Homematic IP Smart-Home-Systems y comunica con el protocolo de radio de Homematic IP. Todos los dispo- sitivos del sistema se pueden configurar de manera cómoda e individual a través del CCU3 central o el smartphone a través de smartphone con la App Homematic IP en conexión con la nube Homematic IP Cloud. -
Page 58: Información General Del Sistema
Información general del sistema Este dispositivo forma parte del sistema de hogar inteligente de Home- matic IP y comunica con el protocolo Homematic IP. Tiene la opción de configurar todos los dispositivos del sistema de manera cómoda e indivi- dual a través de la interfaz de mando de CCU3 central o de manera flexible con el móvil mediante la app Homematic IP combinada con Homematic... - Page 59 Las secciones de cable permitidas para conectar al dispositivo son: Conducto rígido: 0,12-0,50 mm Por motivos de seguridad eléctrica, para conectar el Homematic IP Wired Bus solo se pueden utilizar los siguientes cables: • Cable de comunicación J-Y(ST)Y con 2 x 2 x 0,8 (= 0,5 mm²) o 4 x 2 x 0,8 (= 0,5 mm²), apantallado, TP...
-
Page 60: Instalación
Instalación El Bus se alimenta a través del Homematic IP Wired Access Point (HmIPW-DRAP). En el manual de instrucciones del Wired Access Point encontrará más información al respecto. -
Page 61: Conexión A La Central Ccu3
IP Cloud per Wired Access Point“ auf Seite 63). Así podrá controlar los dispositivos Wired • a través de la app para móvil mediante el Homematic IP Wired Access Point (HmIPW-DRAP) o • combinarlos con los componentes de radio de Homematic IP a través de Homematic IP Homematic IP Access Point (HmIP-HAP). - Page 62 Los nuevos dispositivos y los canales correspondientes estarán disponi- bles para su manejo y configuración, después de configurar la bandeja de entrada. Encontrará más información en el manual del sistema de Home- matic IP Wired en www.homematic-ip.com.
-
Page 63: Conexión A Homematic Ip Cloud A Través De Wired Access Point
Conexión a Homematic IP Cloud a través de Wired Access Point Si desea controlar sus dispositivos Homematic IP Wired cómodamente a través de la app de su móvil, puede conectar sus dispositivos Homematic IP Wired a Homematic IP Cloud. Modo de proceder: •... -
Page 64: Cargar Actualizaciones Desde Tarjeta Sd
Manejo Una vez encendida la pantalla de cristal, se puede configurar cómoda- mente a través de la interfaz de usuario WebUI o con la app Homematic Gracias a la sensibilidad del sensor de proximidad, la pantalla se enciende automáticamente en cuanto se acerca alguien. La pantalla se puede ma- nejar intuitivamente con gestos táctiles. -
Page 65: Códigos De Errores Y Secuencias Intermitentes
Códigos de errores y secuencias intermitentes Códigos de errores y secuencias intermitentes Secuencia intermi- Significado Solución tente Luz naranja Transmisión de datos Espere hasta que finali- intermitente corta ce la transmisión. 1 luz Proceso Puede continuar con el manejo. verde larga confirmado 1 luz roja larga Proceso... -
Page 66: Mantenimiento Y Limpieza
Suelte de nuevo el botón del sistema para finalizar el restableci- miento de la configuración de fábrica. El dispositivo ejecuta un reinicio. Tras el reinicio ya puede integrar de nuevo el dispositivo en su sistema Homematic IP. Mantenimiento y limpieza El dispositivo no requiere mantenimiento. En caso de fallo, encar- gue su reparación a un técnico. - Page 67 Datos técnicos Indicaciones sobre la eliminación ¡No desechar el dispositivo en la basura doméstica! La eliminación de los equipos electrónicos debe efectuarse siguiendo la directiva de equipos eléctricos y electrónicos usados, en los puntos de reco- gida locales para ese tipo de aparatos. Información relativa a la conformidad El distintivo CE es un símbolo de mercado libre dirigido exclusiva- mente a las autoridades y que no implica ninguna garantía de deter-...
- Page 68 Fornitura Quantità Definizione Homematic IP Wired Display in vetro -plus Piastra di montaggio Viti 3,2 x 15 mm Viti 3,2 x 25 mm Istruzioni per l'uso Foglio allegato con le avvertenze di sicurezza Documentazione © 2022 eQ-3 AG, Germania Tutti i diritti riservati. Senza l’approvazione scritta del produttore è vietata la riproduzione di questo manuale o di sue parti in qualsiasi forma o la sua duplicazione o modifica con l’utilizzo di processi elettronici, meccanici o chimici.
- Page 69 Accoppiamento ................. 76 5.3.1 Accoppiamento con la centralina CCU3 ......77 5.3.2 Accoppiamento con il Cloud Homematic IP tramite il Wired Access Point ..............78 Importa aggiornamenti dalla scheda SD ........80 Uso ......................80 Codici di errore e sequenze di spie lampeggianti ......80 Ripristino delle impostazioni di fabbrica ..........81...
-
Page 70: Indicazioni Su Queste Istruzioni
Indicazioni su queste istruzioni Indicazioni su queste istruzioni Leggere attentamente queste istruzioni prima di mettere in funzione i dispositivi Homematic IP. Conservare questo manuale per poterlo con- sultare anche in futuro! Se si affida l’utilizzo dell’apparecchio ad altre persone consegnare anche queste istruzioni per l’uso. - Page 71 Questo apparecchio è progettato per funzionare esclusivamente sul canale bus della serie Homematic IP Wired. Il siste- ma Homematic IP Wired Bus è un circuito elettrico SELV. I cavi della tensione di rete e del canale bus Homematic IP Wired non devono passare assieme all’interno di scatole di derivazione o di installazione.
-
Page 72: Funzioni E Vista D'insieme Dell'apparecchio
CCU3 o tramite smartphone con l’applicazione Ho- mematic IP App in connessione con l’Homematic IP Cloud. Il dispositivo Homematic IP Wired Display in vetro consente di coman- dare in maniera intuitiva e di consultare in una panoramica aggiornata diverse funzioni all’interno del sistema Smart-Home di Homematic IP. -
Page 73: Informazioni Generali Sul Sistema
Cloud. Per conoscere la gamma di funzioni che si può utilizzare all’interno del sistema collegato ad altri componenti, consultare il Manuale del siste- ma Homematic IP Wired. Tutta la documentazione tecnica e gli aggiorna- menti sono sempre disponibili su www.homematic-ip.com. - Page 74 Messa in funzione Avviso! L’installazione deve essere eseguita soltanto da persone in possesso di conoscenze ed esperienze elettrotecniche pertinenti!* Un’installazione eseguita in modo non appropriato mette a rischio • la propria vita; • la vita delle persone che utilizzano l’impianto elettrico. Con un’installazione eseguita in modo non appropriato si rischiano gravi danni materiali, ad es.
-
Page 75: Installazione
Disattivare la rispettiva linea del sistema Homematic IP Wired Bus in ingresso (v. figura 3). • Collegare il sistema Homematic IP Wired Bus ai morsetti di col- legamento Bus (v. figura 4). Per collegare e staccare i singoli fili azionare il pulsante di attivazione arancione utilizzando un pic- colo giravite. -
Page 76: Accoppiamento
Per un sistema di controllo versatile che utilizza l’app gratuita per smar- tphone, il dispositivo può essere accoppiato al Cloud di Homematic IP (v. „5.3.2 Anlernen an die Homematic IP Cloud per Wired Access Point“ auf Seite 78). In tal caso, gli apparecchi della serie Wired possono •... -
Page 77: Accoppiamento Con La Centralina Ccu3
Messa in funzione 5.3.1 Accoppiamento con la centralina CCU3 Per comandare e configurare comodamente il dispositivo Homematic IP Wired mediante software e per utilizzarlo all’interno dei programmi della centralina è necessario eseguire l’accoppiamento con l’interfaccia WebUI. Per accoppiare il dispositivo alla centralina CCU3 procedere nel modo seguente: •... -
Page 78: Accoppiamento Con Il Cloud Homematic Ip Tramite Il Wired Access Point
Volendo comandare i dispositivi Homematic IP Wired in modo flessibile tramite l’app per smartphone, è sufficiente accoppiare gli apparecchi del- la serie Wired al Cloud Homematic IP. In tal caso procedere come segue: • Aprire l’app Homematic IP sullo smartphone. - Page 79 Nell’app assegnare un nome all’apparecchio e associarlo a un ambiente. Se nel sistema di domotica si utilizzano già dispositivi Homematic IP o se si desidera abbinare gli apparecchi della serie Wired con com- ponenti a radiofrequenza di Homematic IP, è possibile anche accop- piare semplicemente i dispositivi Homematic IP Wired a un punto di accesso (già...
-
Page 80: Importa Aggiornamenti Dalla Scheda Sd
Importa aggiornamenti dalla scheda SD Informazioni dettagliate sugli aggiornamenti del firmware eseguiti utilizzando la scheda SD nell’apposito slot (E) sono fornite nel Ma- nuale dell’utente. Completata la messa in funzione del display in vetro, per configurarlo si può comodamente utilizzare l’interfaccia utente WebUI o l’app Home- matic IP. -
Page 81: Ripristino Delle Impostazioni Di Fabbrica
Rilasciare di nuovo il tasto di sistema per concludere il ripristino delle impostazioni di fabbrica. L’apparecchio esegue un riavvio. Dopo il riavvio l’apparecchio può essere di nuovo integrato nel sistema Homematic IP. Manutenzione e pulizia Questo apparecchio non richiede manutenzione. Per le riparazioni rivolgersi a un tecnico specializzato. -
Page 82: Dati Tecnici
Dati tecnici Dati tecnici Sigla dell’apparecchio: HmIPW-WGD-PL Tensione di alimentazione: 24 V , +/-5 %, SELV Corrente assorbita: 110 mA max. Potenza assorbita nel funzionamento a riposo: 0,6 W Tipo di cavo e sezione cavo: Cavo rigido 0,12-0,50 mm² Installazione: solo in scatole per interruttori (scatole di supporto apparecchio) secondo DIN 49073-1... - Page 83 Leveringsomvang Aantal Naam Homematic IP Wired glasdisplay -plus Montageplaat Schroeven 3,2 x 15 mm Schroeven 3,2 x 25 mm Handleidingen Bijgesloten blad met veiligheidsinstructies Documentatie © 2022 eQ-3 AG, Duitsland Alle rechten voorbehouden. Zonder schriftelijke toestemming van de uitgever mogen...
- Page 84 Installatie ....................90 Inleren ....................91 5.3.1 Inleren in de centrale CCU3 ..........92 5.3.2 Onderwijs aan de Homematic IP cloud via Wired Access Point ................93 Update installeren via SD-kaart ............94 Bediening ....................94 Foutcodes en knipperreeksen .............. 95 Herstellen van de fabrieksinstellingen ..........
-
Page 85: Instructies Bij Deze Handleiding
Instructies bij deze handleiding Instructies bij deze handleiding Lees deze handleiding zorgvuldig door voordat u uw Homematic IP ap- paraten in gebruik neemt. Bewaar de handleiding, om ze ook later nog te kunnen raadplegen! Als u het apparaat door andere personen laat gebruiken, geef dan ook deze handleiding mee. - Page 86 Homematic IP Wired Bus. De Homematic IP Wired Bus is een SELV-stroomkring. Het is niet toege- staan om de netspanning en de Homematic IP Wired Bus samen te leiden in installatie- of aftakdozen. De noodzakelijke isolatie van een netspanning van de gebouwinstallatie naar de Homematic IP Wired Bus moet altijd in acht worden genomen.
-
Page 87: Werking En Overzicht Van Het Apparaat
Werking en overzicht van het apparaat Dit apparaat is een onderdeel van het Homematic IP Smart Home Sys- teem en communiceert via het Homematic IP Zendprotocol. Alle appa- raten van het systeem kunnen comfortabel en individueel via de centrale CCU3 of flexibel via smartphone met de Homematic IP App in combina- tie met de Homematic IP Cloud worden geconfigureerd. -
Page 88: Algemene Systeeminformatie
(D) Systeemtoets (inleertoets en led) (E) SD-kaartslot Algemene systeeminformatie Dit apparaat is een onderdeel van het Homematic IP Smart Home sys- teem en communiceert via het Homematic IP protocol. U hebt de moge- lijkheid alle apparaten van het systeem comfortabel en individueel via de bedieningsinterface van de centrale CCU3 of flexibel per smartphone via de Homematic IP app in combinatie met de Homematic IP cloud te con-... - Page 89 Inbedrijfstelling Neem de op het apparaat aangegeven striplengte voor de aan te slui- ten kabels in acht. Neem bij de installatie de gevarenaanduidingen overeenkomstig „2 Gefahrenhinweise“ auf Seite 85 in acht. Opmerking! Installatie alleen door personen met desbetreffende elektrotechnische kennis en ervaring!* Door een onjuiste installatie brengt u uw eigen •...
-
Page 90: Installatie
Het glasdisplay mag niet met het scherm worden ver- bonden. Installatie De bus wordt gevoed door het Homematic IP Wired Access Point (HmIPW-DRAP). Meer informatie hierover vindt u in de handleiding van het Wired Access Point. Om de aansluiting op de klemmen te vergemakkelijken, kan de groene push-in-klem uit het apparaat worden gehaald. -
Page 91: Inleren
Inleren in de Homematic IP cloud Voor een flexibele bediening via de gratis smartphone-app kunt u het apparaat inleren in de Homematic IP cloud (zie „5.3.2 Anlernen an die Homematic IP Cloud per Wired Access Point“ auf Seite 93). Hierbij is het mogelijk om de Wired-apparaten •... -
Page 92: Inleren In De Centrale Ccu3
Inbedrijfstelling 5.3.1 Inleren in de centrale CCU3 Om het Homematic IP Wired apparaat softwarematig en comfortabel te kunnen bedienen en configureren, en om het in centrale programma’s te kunnen gebruiken, moet het in de WebUI ingeleerd worden. Ga als volgt te werk om het apparaat in de centrale CCU3 in te leren: •... -
Page 93: Onderwijs Aan De Homematic Ip Cloud Via Wired Access Point
Als u uw Homematic IP Wired-apparaten flexibel wilt aansturen via een smartphone-app, kunt u de Homematic IP Wired-apparaten eenvoudig- weg inleren in de Homematic IP cloud. Ga hiervoor als volgt te werk: • Open de Homematic IP app op uw smartphone. -
Page 94: Update Installeren Via Sd-Kaart
Geef het apparaat in de app een naam en wijs het toe aan een ruimte. Als u al Homematic IP apparaten gebruikt in uw smart home-sys- teem of als u uw Wired-apparaten wilt combineren met draadloze componenten van Homematic IP, kunt u de Homematic IP Wired-ap- paraten ook gewoon inleren op een (bestaand) Homematic IP Acces Point. -
Page 95: Foutcodes En Knipperreeksen
Foutcodes en knipperreeksen het beeldscherm. Elke pagina kan afzonderlijk worden verdeeld in één, twee of vier tegels voor de bediening van de gewenste functies. Op die manier zijn talrijke functies op het gebied van licht en verduistering beschikbaar. Foutcodes en knipperreeksen Knippercode Betekenis Oplossing... -
Page 96: Onderhoud En Reiniging
Laat de systeemtoets weer los om het herstel van de fabrieksin- stellingen te voltooien. Het apparaat voert een herstart uit. Na de hernieuwde start kunt u het apparaat weer in uw Homematic IP systeem integreren. Onderhoud en reiniging Het apparaat is onderhoudsvrij. Laat reparaties over aan een vak- man. - Page 97 Technische gegevens Verwijdering Het apparaat hoort niet in de vuilnisbak! Elektronische apparaten moeten overeenkomstig de richtlijn voor afgedankte elektrische en elektronische apparaten worden ingeleverd bij de inzamelpunten voor afgedankte apparaten. Informatie met betrekking tot de conformiteit De CE-markering is een label voor het vrije verkeer van goederen binnen de Europese Unie en is uitsluitend bedoeld voor de desbe- treffende autoriteiten.
