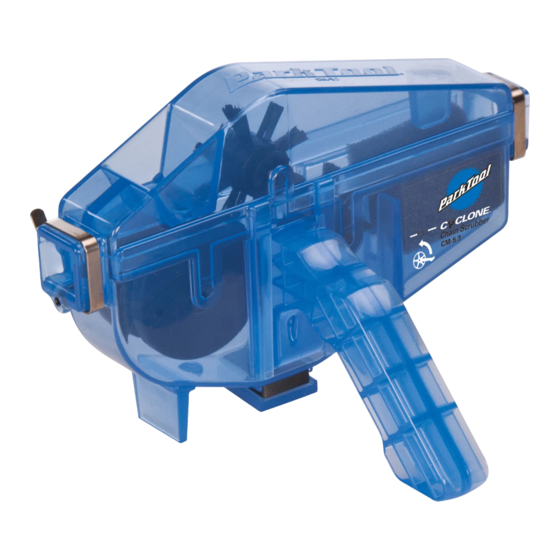

parktool Cyclone CM-5.3 Instructions

CM-5.3 Cyclone
Before You Begin
Place newspaper or other floor protection under work area. Remove excess mud, dirt
and sand from chain and other components with Park Tool GSC-1 GearClean Brush or
rag. Shift to smallest rear sprocket. Position bike so lower section of chain is parallel
to ground. CM-5.3 body has two handle mounting options. Select so chain passes
through CM-5.3 and exits out the wicking sponge ('A-side' of body). If backpedaling
moves the chain, mount handle on side so wicking sponge is on the right. On some
center drive e-bikes, only pedaling forward moves the chain. Mount the handle to
'B-side' of the body so the sponge side is on the left. Use repair stand to lift bike to
allow forward pedaling.
To Use
1. Attach CM-5.3 around lower section of chain.
a. For bicycles and e-bike with rear hub drive see Figure 1.
b. For center drive e-bikes see in Figure 2.
2. Fill with cleaning fluid to fill line (Figure 3).
3. Turn pedals (Figure 4).
a. For traditional bicycles and e-bikes with rear hub drive, turn pedals backwards
approximately 30 revolutions.
b. For center drive e-bikes, TURN MOTOR TO OFF. Turn pedals forward
approximately 30 revolutions.
4. Empty CM-5.3 and rinse with water. Squeeze fluid from sponge.
5. Repeat steps 1 – 4.
6. Dry and then lubricate chain.
Tips
• When turning pedals, hold CM-5.3 body straight with chain to avoid chain coming
off sprockets.
• Water and a small amount of dishwashing detergent may be substituted for
cleaning fluid in step 5.
• Replacement brushes and sponges are available. Ask your favorite bike retailer
for Park Tool part RBS-5.
Caution
• Park Tool ChainBrite Chain Cleaning Fluid is recommended.
• Do not use gasoline, petrol, kerosene or other highly volatile or flammable
solvents.
• Do not store cleaning fluid in CM-5.3.
• Dispose of spent cleaning fluid responsibly.
CM-5.3 Cyclone
Bevor Sie beginnen
Schieben Sie den Griff des Kettenreinigungsgeräts fest nach oben in das Gehäuse.
Schützen Sie Ihre Arbeitsfläche mit alten Zeitungen oder anderen Abdeckungen.
Nutzen Sie die PK GSC-1 Bürste oder einen Lappen um Schlamm, Schmutz und Sand
von der Kette und anderen Komponenten zu entfernen. Als nächstes schalten Sie
hinten auf das kleinste mögliche Ritzel und positionieren Sie das Fahrrad so, dass
der untere Teil der Kette parallel zum Boden verläuft oder neigen Sie das Fahrrad im
Montageständer in die entsprechende Position. Das Gehäuse des CM-5.3 verfügt
über zwei Griffbefestigungsmöglichkeiten. Befestigen Sie den Griff so, dass die
Kette durch den CM-5.3 läuft und am Reinigungsschwamm ('A-Seite' des Körpers)
herausläuft. Falls die Kette durch den Rücktritt blockiert wird, montieren Sie den
Griff an der Seite, so dass sich der Schwamm auf der rechten Seite befindet.
Anmerkungen: Bei einigen E-Bikes mit Mittelantrieb bewegt sich die Kette nur beim
Vorwärtstreten. Montieren Sie den Griff an der 'B-Seite' des Körpers, so dass sich
die Schwammseite links befindet. In solchen Fällen bittet es sich an einen Park Tool
Montageständer zu verwenden, um das Fahrrad anzuheben und so die Kurbel einfach
bewegen zu können.
Zur Verwendung
1. Befestigen Sie den CM-5.3 am unteren Teil der Kette.
a. Für Fahrräder und E-Bikes mit Hinterradantrieb, siehe Abb.1.
b. Für E-Bikes mit Zentralantrieb, siehe Abb. 2
2. Befühlen Sie den Behälter mit dem Reinigungsmittel.
3. Drehen Sie die Pedale.
a. Bei Fahrrädern und E-Bikes mit Hinterradnabenantrieb die Pedalen ca. 30-mal
rückwärts drehen.
b. Bei E-Bikes mit Mittelmotor, schalten Sie den Antrieb aus. Dann die Pedalen
ca. 30-mal vorwärts drehen.
4. Den CM-5.3 entleeren und mit Wasser ausspülen und drücken Sie die Flüssigkeit
aus dem Schwamm.
5. Wiederholen Sie die Schritte 1 – 4.
6. Kette abtrocknen und schmieren.
CM-5.3 CM-5.3
Instructions / Instructions / Anleitung / Instrucciones Instructions / Instructions / Anleitung / Instrucciones
Chain Scrubber
™
Kettenreinigungsgerät
™
1
3
4
Tipps und Tricks
• Anstatt Reinigungsmittel (in Schritt 5) können sie auch Wasser mit einer kleinen
Menge Geschirrspülmittel verwenden.
• Ersatzbürsten und Schwämme sind im Fachhandel nachzukaufen. Fragen Sie
Ihren bevorzugten Fahrradhändler nach dem Park Tool RBS-5.
Anmerkung
• Park Tool empfiehlt die Verwendung eines Kettenreinigungsmittels.
• Verwenden Sie kein Benzin, Kerosin oder andere leichtflüchtige und entzündliche
Lösungsmittel.
• Bewahren Sie keine Reinigungsmittel im Reinigungsgerät auf.
• Entsorgen Sie verbrauchte Reinigungsmittel verantwortungsbewusst.
2
3
