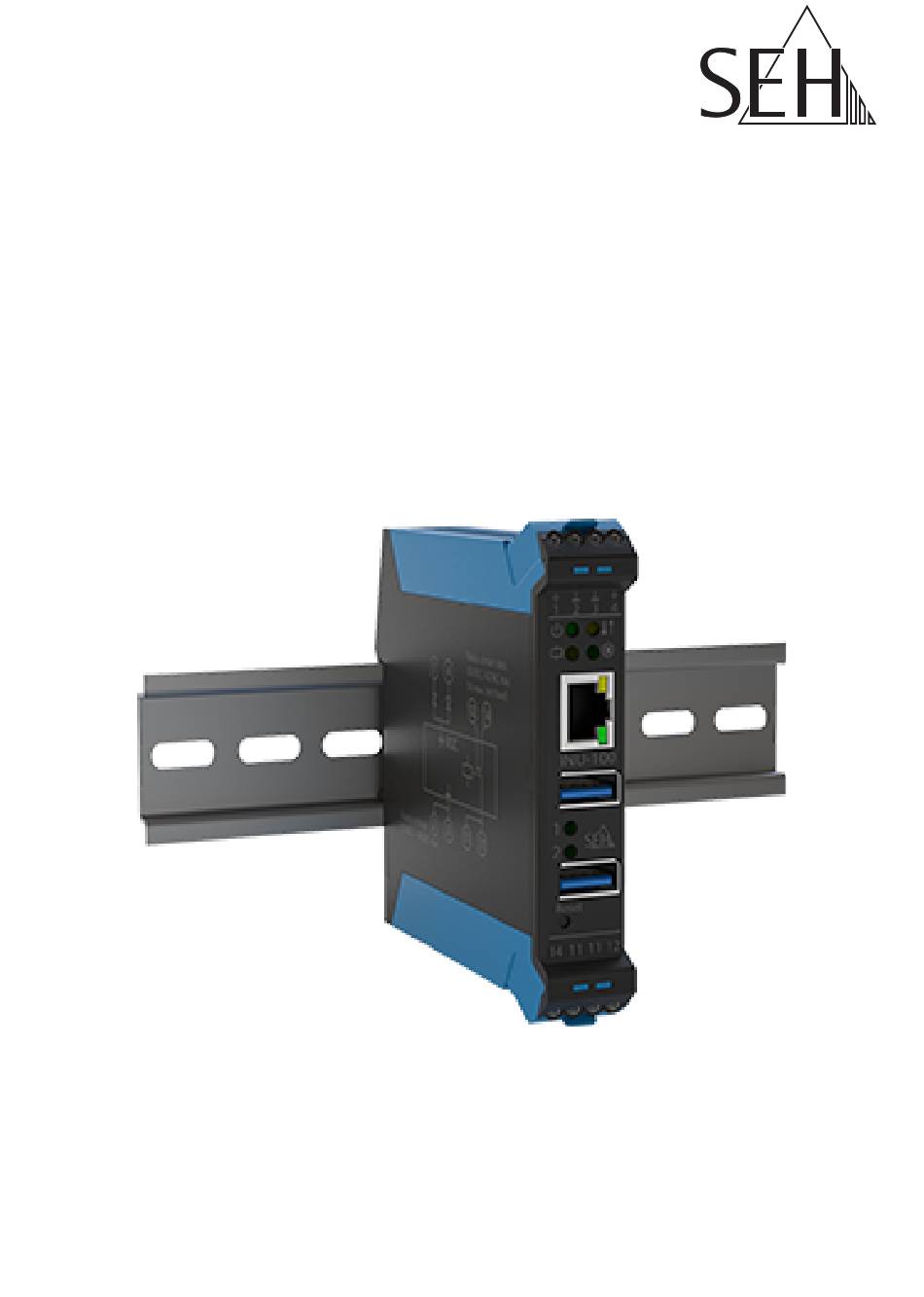

Page 1 USB Deviceserver INU-100 Hardware Installation Guide MHAB-EB-INU100 Version: 1.5 | 2022-10...
Page 2 Overview This 'Hardware Installation Guide' provides a description of the hardware installation of the INU-100. The initial setup is described in the 'Quick Installation Guide' . Table of contents 1. Do you need assistance? Contact us! Monday to Thursday 8:00 a.m. to 4:45 p.m. and Friday 8:00 a.m.
Page 3 Überblick Dieser 'Hardware Installation Guide' beschreibt die Hardware- Installation des INU-100. Die Inbetriebnahme wird im 'Quick Installation Guide' erklärt. Inhaltsverzeichnis 18. Benötigen Sie Hilfe? Kontaktieren Sie uns! Montag–Donnerstag 8:00–16:45 Uhr Freitag 8:00–15:15 Uhr +49 (0)521 94226-44 support@seh.de www.seh.de...
Page 4: Table Of Contents
 Contents Scope of Supply ........2 Technical Data .
Page 5: Scope Of Supply
Guide description of the installation of the INU-100. (This document) Quick The Quick Installation Guide Installation provides a brief description of Guide the initial setup of the INU-100. microSD Inserted into microSD card card reader. Hardware Installation Guide [en]...
Page 6: Technical Data
 Technical Data Device Overview power connectors activity LED power LED status LED network connector relay LED USB ports USB port LEDs relay reset button connectors micro SD card reader snap lock [en] Hardware Installation Guide...
Page 7: Dimensions & Weight
Properties Values Network connection logical: IEEE 802.3 (1000BaseT, 100BaseTX and 10BaseT) physical: 1 × RJ-45 Device connection - 2 × USB 3.0 SuperSpeed - 1 × microSD card reader Operating - ambient temperature: 5–40 °C Environment - relative humidity: 20–80 % Dimensions &...
Page 8: Connectors
Connectors normally normally closed open power supply 1 power supply 2 (You can find this circuit diagram on the INU server's side.) Power supply The INU server can be fed by 2 power supplies. While one power supply is actively supplying, the other serves as backup.
Page 9 Relay You can use the INU server's relay for various purposes in your environment. For more information see the INU User Manual; available at: http://www.seh-technology.com/services/ downloads/industrial/inu-100.html Type potential-free changeover switch Contact data: switching voltage: max. 60 V DC or 42 V AC switching current: max.
Page 10: Type Plate
Cable IEC: 400 V / 0.2–2.5mm² 300 V / 10 A / AWG 26–AWG 12 Required stripping: approx. 7 mm Insertion: stripped end with or without end terminals Fuse none Type Plate The type plate gives important product information, such as hardware and certification information as well as the serial number.
Page 11: Led Display
 LED Display The LEDs of the INU server provide information about its status. Action Color Description Power permanently – INU server is on. permanently green INU server is off. Activity blinks at yellow Indicates the exchange irregular of network data packets. intervals Status permanently...
Page 12 Action Color Description permanently – No USB device is ports connected to the 1–2 respective port. permanently green A USB device is connected to the respective port. permanently orange The connection to the respective port and the attached USB device is activated.
Page 13: Safety Regulations
 Safety Regulations INU servers are network devices for use in industrial environments. The INU-100 is designed for the integration of USB devices into TCP/IP networks. Important: Before starting the installation and the initial setup procedure as well during the operation of the INU server, please note the following safety regulations.
Page 14 be installed in the same control cabinet. • The low-voltage cable between the power supply and the device must not be longer than 3 m. • The maximum load for the relay contacts is 60 V for DC / 42 V for AC and a current of max. 3 A. •...
Page 15: Hardware Installation
 Hardware Installation Install the INU-100 on a top-hat rail (DIN rail according to DIN EN 60715, 35 mm wide). You can directly connect up to two USB devices to the INU-100. In addition, you can connect a load to the relay.
Page 16 2. Connect the power supply/supplies (5) of your server rack to the INU-100: 3. (Optional) Connect an electrical load to the INU server's relay (6): [en] Hardware Installation Guide...
Page 17 4. Connect the network cable (RJ-45) to the INU server. 5. Connect the USB devices to the USB ports of the INU server: Important: Upon delivery, the microSD card is already inserted into the microSD card reader and ready for use (installation or formatting are not required).
Page 18: Combination With Associated Products
Combination with Associated Products You can combine the INU server with additional SEH Computertechnik GmbH products to ideally adapt the use of your devices to your environment! Industrial Solution 'IH-304 USB Hub' The industrial solution IH-304 is a USB hub with four USB 3.0 ports.
Page 19 Industrial Solutions 'Top-Hat Rail Power Supplies' All Industrial Solutions are mounted on a top-hat rail in a control cabinet. The USB Deviceserver INU-100 and the USB Hub IH-304 are to be connected to a power supply. You either use your existing power supply or—if there is none or no vacancy—you can buy a new one.
Page 20: After The Hardware Installation
 After the Hardware Installation As soon as the hardware has been installed, the INU server can be set up for operation. All information on how to do this you will find in the enclosed document 'Quick Installation Guide' . [en] Hardware Installation Guide...
