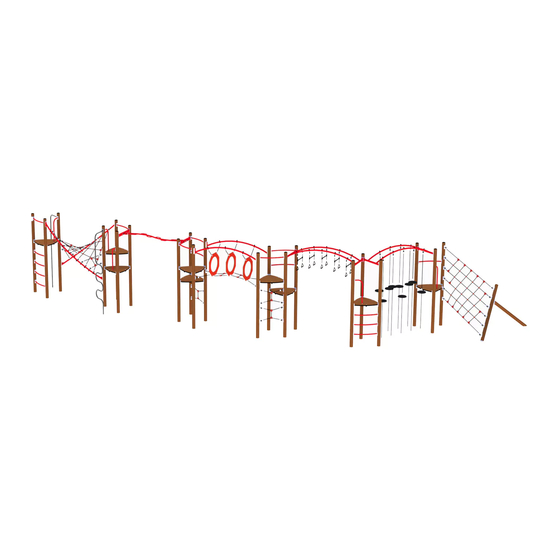

Søve
16-501-011
Produkt nr. / Product no. / Produkt nr.
N
Monteringsanvisning
16-501-011
Grønn/Grå
EN
Assembly Instructions
Ord. nr.
Dato.
S
Monteringsanvisning
Sign.
04.07.2022

Advertisement

loading
Need help?

Need help?

Do you have a question about the 16-501-011 and is the answer not in the manual?

Questions and answers

Related Manuals for Sove 16-501-011

Summary of Contents for Sove 16-501-011

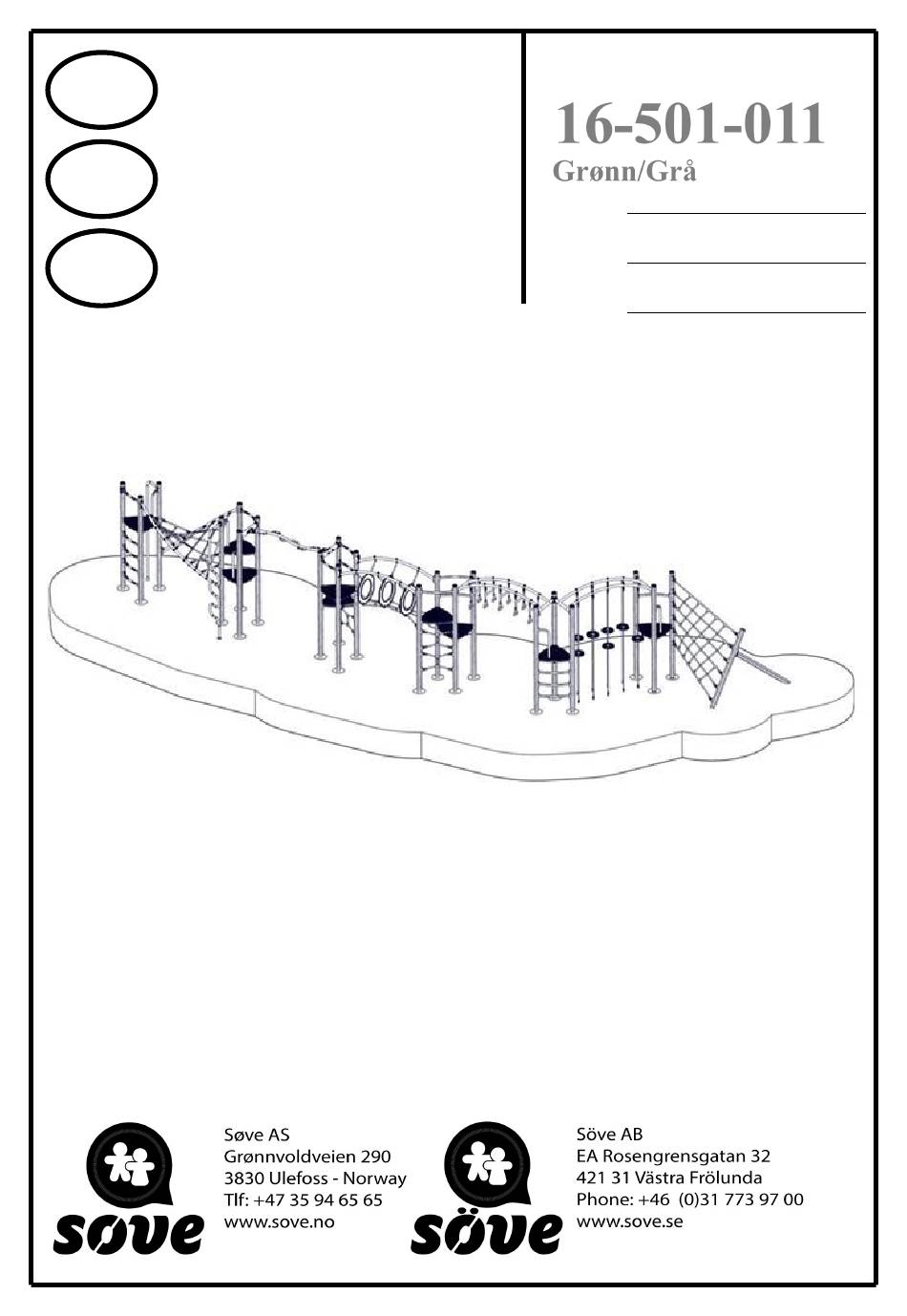

  • Page 1 Søve 16-501-011 Produkt nr. / Product no. / Produkt nr. Monteringsanvisning 16-501-011 Grønn/Grå Assembly Instructions Ord. nr. Dato. Monteringsanvisning Sign. 04.07.2022...
  • Page 2 Søve 16-501-011 Monteringstips / Assembly Advice / Monteringstips...
  • Page 3 Søve 16-501-011 Monteringstips / Assembly Advice / Monteringstips Alle mål er oppgitt i millimeter Scale measured in mm Alla mått är i millimeter.
  • Page 4 Søve 16-501-011 Betongkvalitet Betongkvalitet C25/30 Concrete quality Mengde betong Mängd betong m³ Amount of concrete Fundament størrelse Stiftelsestorlek 0,5x0,5x0,4 Foundation size For sikkerhet må fundamentene med sand eller myk jord være minst 50% større i areal För säkerheten måste grunden med sand eller mjuk jord vara minst 50% större i området...
  • Page 5 Søve 16-501-011 Nødvendig verktøy / Tools required / Nödvändiga verktyg Torx Nr 45 13 + 17mm High quality Metermål Merkebånd 5 mm 16 V Mark ribbon Märkeband 6 mm Metric measure umstock Nødvendig antall personer / Number of persons required...
  • Page 6 Søve 16-501-011 Boltepakker for / Boltpackage for / Bultpaket för Sign. Adventure Stoltzkleiven Navn Artnr/ Grønn/Grå 16-501-011 dimensjon Stolpe Ø110 L=3450 SFA5126/2 (2850-600) Grå Endelokk til stolpe Ø110 00-400-995 Gulv 3-kant 07-300-104K Standard (se egen CC880 delmontering) Grå Sperrerør Bøyd...
  • Page 7 Søve 16-501-011 Boltepakker for / Boltpackage for / Bultpaket för Sign. Adventure Stoltzkleiven Navn Artnr/ Grønn/Grå 16-501-011 dimensjon Spideroppgang 07-500-266K CC880 (se egen Grønn delmontering) Bevegelig armgang 07-500-281K CC880 (Se egen Grønn delmontering) Bro HPL 07-500-436K CC880 (se egen Grønn...
  • Page 8 Søve 16-501-011 Boltepakker for / Boltpackage for / Bultpaket för Sign. Adventure Stoltzkleiven Navn Artnr/ Grønn/Grå 16-501-011 dimensjon Brannstang 07-200-037K Gulvhøyde = 1,9m (se egen Grå delmontering) Klatrestang 07-200-038K Gulvhøyde = 1,9m (se egen Grå delmontering) Produktmerke med beslag 07-500-500 Til Ø110 stolpe...
  • Page 9 Søve 16-501-011 Boltepakker for / Boltpackage for / Bultpaket för Sign. Adventure Stoltzkleiven Navn Artnr/ Grønn/Grå 16-501-011 dimensjon Fundament Nedgravning Fundamentplate 07-400-103K 3 x Ø110 stolpe (se egen delmontering) Fundamentplate 07-400-101K 1 x Ø110 stolpe (se egen delmonering) Sperrerør rett...
  • Page 10 Søve 16-501-011 Boltepakker for / Boltpackage for / Bultpaket för Sign. Adventure Stoltzkleiven Navn Artnr/ Grønn/Grå 16-501-011 dimensjon Fundament Støp Støpefundament 00-003-111K Ø110 stolpe (se egen delmontering) Sperrerør rett 07-500-075K Lengde = 750 (se egen Uten hull delmontering) Sort...
  • Page 11 Søve 16-501-011 Fundamentering uten betong / Foundation without concrete / Förankring utan betong Fundamentering med betong / Foundation concrete / Förankring med betong...
  • Page 12 Søve 16-501-011 Bolten skrues HELT igjennom aluminiumen. The bolt must be tightened in to the post, so that it peirces the aluminium Bulten skuvas HELT ignom aluminiumen.
  • Page 13 Søve 16-501-011 Fallhøyder / Free height of fall / Fallhöjder Sikkerhetssone / Safety zone / Säkerhetszon...
  • Page 14 Søve 16-501-011 Plassering av forankringer / Ground plan / Placering av förankringar Alle mål er oppgitt i millimeter Scale measured in mm Alla mått är i millimeter.
  • Page 15 Søve 16-501-011 Montering av lekeapparatet / Assembly instructions / Montering av lekredskapet...
  • Page 16 Søve 16-501-011 Montering av lekeapparatet / Assembly instructions / Montering av lekredskapet...
  • Page 17 Søve 16-501-011 Montering av lekeapparatet / Assembly instructions / Montering av lekredskapet...
  • Page 18 Søve 16-501-011 Montering av lekeapparatet / Assembly instructions / Montering av lekredskapet...
  • Page 19 Søve 16-501-011 Montering av lekeapparatet / Assembly instructions / Montering av lekredskapet...
  • Page 20 Søve 16-501-011 Montering av lekeapparatet / Assembly instructions / Montering av lekredskapet...
  • Page 21 Søve 16-501-011 Montering av lekeapparatet / Assembly instructions / Montering av lekredskapet...
  • Page 22 Søve 16-501-011 Montering av lekeapparatet / Assembly instructions / Montering av lekredskapet...
  • Page 23 Søve 16-501-011 Montering av lekeapparatet / Assembly instructions / Montering av lekredskapet...
  • Page 24 Søve 16-501-011 Montering av lekeapparatet / Assembly instructions / Montering av lekredskapet...
  • Page 25 Søve 16-501-011 Montering av lekeapparatet / Assembly instructions / Montering av lekredskapet...
  • Page 26 Søve 16-501-011 Montering av lekeapparatet / Assembly instructions / Montering av lekredskapet...
  • Page 27 Søve 16-501-011 Montering av lekeapparatet / Assembly instructions / Montering av lekredskapet...
  • Page 28 Søve 16-501-011 Montering av lekeapparatet / Assembly instructions / Montering av lekredskapet...
  • Page 29 Søve 16-501-011 Montering av lekeapparatet / Assembly instructions / Montering av lekredskapet...
  • Page 30 Søve 16-501-011 Montering av lekeapparatet / Assembly instructions / Montering av lekredskapet...
  • Page 31 Søve 16-501-011 Montering av lekeapparatet / Assembly instructions / Montering av lekredskapet...
  • Page 32 Søve 16-501-011 Montering av lekeapparatet / Assembly instructions / Montering av lekredskapet...
  • Page 33 Søve 16-501-011 Montering av lekeapparatet / Assembly instructions / Montering av lekredskapet...
  • Page 34 Søve 16-501-011 Montering av lekeapparatet / Assembly instructions / Montering av lekredskapet...
  • Page 35 Søve 16-501-011 Før utstyret tas i bruk / Before play begins / Innan lekredskapet tas i bruk...
  • Page 36 Søve 16-501-011...
  • Page 37 Søve 16-501-011 Boltepakker for / Boltpackage for / Bultpaket för Sign. Adventure Stoltzkleiven Navn Artnr/ Grønn/Grå 16-501-011 dimensjon Stolpe Ø110 L=3450 SFA5126/2 (2850-600) Grå Endelokk til stolpe Ø110 00-400-995 Gulv 3-kant 07-300-104K Standard (se egen CC880 delmontering) Grå Sperrerør Bøyd...
  • Page 38 Søve 16-501-011 Boltepakker for / Boltpackage for / Bultpaket för Sign. Adventure Stoltzkleiven Navn Artnr/ Grønn/Grå 16-501-011 dimensjon Spideroppgang 07-500-266K CC880 (se egen Grønn delmontering) Bevegelig armgang 07-500-281K CC880 (Se egen Grønn delmontering) Bro HPL 07-500-436K CC880 (se egen Grønn...
  • Page 39 Søve 16-501-011 Boltepakker for / Boltpackage for / Bultpaket för Sign. Adventure Stoltzkleiven Navn Artnr/ Grønn/Grå 16-501-011 dimensjon Brannstang 07-200-037K Gulvhøyde = 1,9m (se egen Grå delmontering) Klatrestang 07-200-038K Gulvhøyde = 1,9m (se egen Grå delmontering) Produktmerke med beslag 07-500-500 Til Ø110 stolpe...
  • Page 40 Søve 16-501-011 Boltepakker for / Boltpackage for / Bultpaket för Sign. Adventure Stoltzkleiven Navn Artnr/ Grønn/Grå 16-501-011 dimensjon Fundament Nedgravning Fundamentplate 07-400-103K 3 x Ø110 stolpe (se egen delmontering) Fundamentplate 07-400-101K 1 x Ø110 stolpe (se egen delmonering) Sperrerør rett...
  • Page 41 Søve 16-501-011 Boltepakker for / Boltpackage for / Bultpaket för Sign. Adventure Stoltzkleiven Navn Artnr/ Grønn/Grå 16-501-011 dimensjon Fundament Støp Støpefundament 00-003-111K Ø110 stolpe (se egen delmontering) Sperrerør rett 07-500-075K Lengde = 750 (se egen Uten hull delmontering) Sort...
  • Page 42 Søve 16-501-011 Revisjon: 12.06.2020: Lagt til tabell med mål, betong og vekt 04-07-2022 SV Endret sonebilde for brannstang...
