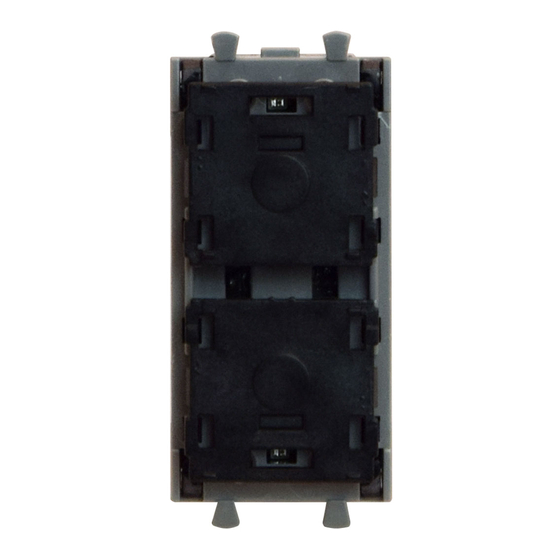

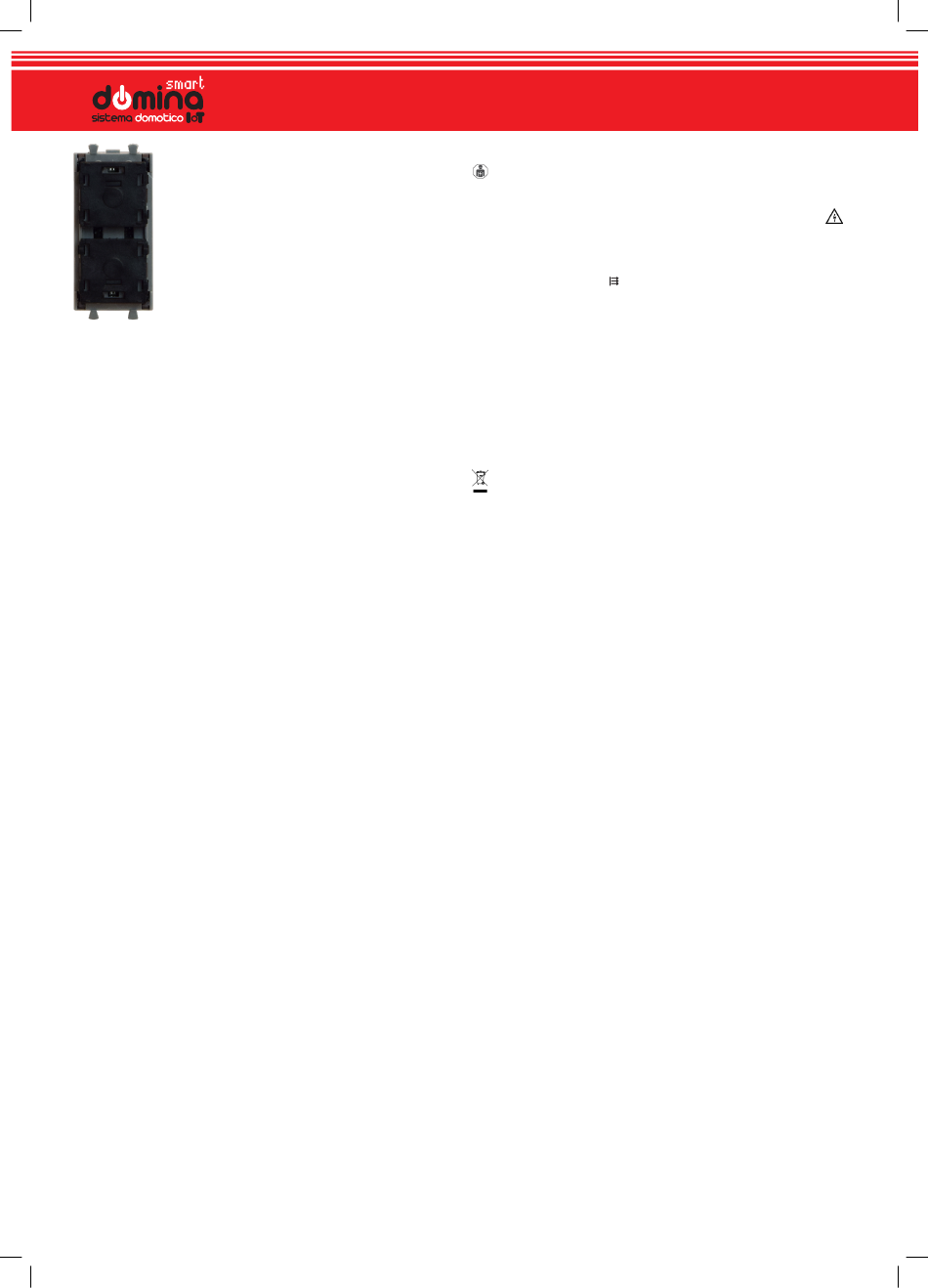

442053ST-W CORPO COMMUTATORE TAPPARELLA IOT – 1MOD. S.44
Il commutatore 442053ST-W è un dispositivo di comando elettronico
wireless 2,4GHz per 1 tapparella anche con orientamento delle lamelle,
uscita a relè in scambio per motore cosϕ 0.65 2° 230 Vac 50 Hz.
Tecnologia IoT su standard Wi-Fi
domina smart IoT e IEEE 802.11. Alimentazione 230 Vac , da completare
con due mezzi tasti intercambiabili 1 modulo
Il commutatore elettronico della gamma DOMINA smart wireless IoT
permette di pilotare, sia localmente che da remoto, una tapparella anche
con l'orientamento delle lamelle. Il comando locale è gestito grazie al
doppio pulsante frontale. Il comando remoto può essere gestito tramite
il collegamento wireless grazie all'applicazione AVE Cloud ed al sistema
domotico DOMINA smart IoT AVEbus completo di supervisore.
Il dispositivo non richiede alcun gateway di comunicazione e può quindi essere gestito in due modi:
• modalità Wi-Fi® DIRECT. Un dispositivo a scelta all'interno dell'impianto viene identificato come
Access-Point Wi-Fi . Generando lui stesso la rete Wi-Fi
®
l'applicazione AVE Cloud;
• modalità ROUTER DOMESTICO. Un dispositivo a scelta all'interno dell'impianto viene identificato
come Root-Node. Connettendosi alla rete Wi-Fi
supervisione, sia locale che remota, mediante l'applicazione AVE Cloud ed i più comuni Assistenti
Vocali connessi al cloud.
Il dispositivo è provvisto di uscita con 2 relè monostabili ad azionamento interbloccato cioè con attivazione
mutuamente esclusiva dei relè con tempo minimo di interblocco. Può essere impostato con la funzione
di: tapparella standard o tapparella oscurante. I doppi tasti frontali permettono di comandare la tapparella
collegata:
- Pressione lunga del tasto: il tasto superiore alza la tapparella mentre il tasto inferiore la abbassa fino a
fine corsa.
- Pressione breve del tasto: se la tapparella è ferma sì la movimentazione a uomo presente; se la tapparella
è in movimento si ferma e se la tapparella è chiusa sì ha la rotazione della lamella;
- Pressione simultanea dei due tasti: richiamo della posizione preferita (la memorizzazione avviene
mediante l'App AVE Cloud). Possono essere impostati inoltre i parametri relativi al tempo di salita, al
tempo di discesa, al tempo di ritardo attuazione, alla posizione preimpostata 1 e 2, al tempo di passo della
lamella, al tempo di pausa lamella, al numero di passi in accompagnata, al tempo di movimentazione. In
caso di interruzione della rete elettrica i relè rimangono entrambi aperti.
IMPORTANTE: il commutatore elettronico deve essere alimentato con la stessa Linea (L) e Neutro (N) che
alimentano il carico (vedi schema). Nel caso venga collegato un carico induttivo si consiglia l'installazione
di un filtro RC (snubber) da cablare in prossimità del carico (fig. 3).
Caratteristiche tecniche
Meccanica
Compatibile con tutti gli elementi del Sistema 44, è installabile anche in scatole da incasso Ø 59mm
• Contenitore: 1 mod. S44 (22.5 l x 45 h x 50.5 p) mm
• Grado di protezione: IP20. Quando installato negli appositi contenitori: IP40
• Massa: 38g
Segnalazione
Led segnalazione di colore blu con intensità regolabile per individuazione al buio e segnalazione dello stato
della configurazione (lampeggiante).
Pulsante
• Doppio pulsante frontale
Connessioni
Morsettiera a 4 poli 16A 250V~
• Spelatura isolante: 6 mm
• Vite: testa per cacciavite a taglio 3 x 1 mm
• Coppia di serraggio: 0,5 Nm
• Capacità: filo flex 0,14 ÷ 2,5 mm2 (26 ÷ 13 AWG)
filo rigido 0,14 ÷ 4 mm2 (26 ÷ 11 AWG)
• Imbocco: 2,5 mm x 3 mm
• Morsetto L: Linea
• Morsetto N: Neutro
• Morsetto U: Linea interrotta – Salita (UP)
• Morsetto D: Linea interrotta – Dicessa (DOWN)
Caratteristiche Radio
• Wi-Fi 802.11b/g/n
• Access point (AP) Station (STA), B, G, N o modalità mista -rete mesh-
• Cifratura WPA2.PSK
Tensione di alimentazione
• Tensione nominale: 100-240V~ 50-60Hz
• Tolleranza: ±10%
• Assorbimenti max @ 230V~: 1,3 W con relè eccitato.
Condizioni climatiche
• Temperatura e umidità relativa di riferimento: 25°C UR 65%
• Temperatura di funzionamento: da -5°C a +35°C (per interno)
• Umidità Relativa Massima: 90% a 35°C
• Altitudine max: 2000m s.l.m.
Carichi comandabili
• Carico motore: 2 A @ 240VAC cosϕ 0,65.
Protezioni
Protezione da sovraccarico e corto circuito
Protezione di sicurezza esterna, garantita da un fusibile rapido ad alto potere di interruzione
da 2,5° / 250V~ (T2,5H).
Protezione di sicurezza da sovratemperature
Fusibile termico ripristinabile PTC integrato nell'apparecchio. Interviene per guasti interni che
potrebbero portare a sovratemperature pericolose.
® per la realizzazione di sistemi mesh
consente localmente il dialogo con
®
(generata dal router domestico) consente la
®
Regole di Installazione e Manutenzione
L'installazione e la manutenzione deve essere effettuata da personale qualificato con l'osservanza
delle disposizioni regolanti l'installazione e la manutenzione del materiale elettrico in vigore nel paese dove
i prodotti sono installati.
- Prima di operare sull'impianto togliere tensione agendo sull'interruttore generale (simbolo
- Il relè elettronico deve essere alimentato con la stessa Linea L e Neutro N che alimentano il carico
- Il presente dispositivo è conforme alla norma di riferimento, in termini di sicurezza elettrica, quando è
installato in scatole da incasso o da parete con supporti e placche S.44.
- All'interno della medesima scatola è necessario che il fianco del dispositivo domina smart wireless IoT
contrassegnato con il simbolo non venga affiancato da un altro dispositivo elettronico. Deve
essere lasciato libero almeno lo spazio di mezzo modulo.
- Se il presente dispositivo viene utilizzato per scopi non specificati dal costruttore, la protezione fornita
potrebbe essere compromessa.
- Rispettare i valori di corrente e tensione massimi indicati per il dispositivo.
- Il circuito di alimentazione dell'uscita a relè deve essere protetto contro i sovraccarichi da un
dispositivo, fusibile o interruttore automatico, con corrente nominale non superiore a 16 A.
Conformità normativa
• Direttiva RED. Direttiva RoHS.
• Direttiva BT. Norme EN61010-1, EN_61010-2-030.
• Direttiva EMC. Norme EN 61000-6-1, EN 6100-6-3.
AVE SpA dichiara che l'apparecchiatura radio è conforme alla direttiva 2014/53/UE. Il testo completo
della dichiarazione di conformità UE è disponibile nella scheda di prodotto al seguente indirizzo internet:
www.ave.it.
RAEE - Informazione agli utilizzatori
Il simbolo del cassonetto barrato riportato sull'apparecchiatura o sulla sua confezione indica che il
prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti. L'utente dovrà,
pertanto, conferire l'apparecchiatura giunta a fine vita agli idonei centri comunali di raccolta differenziata
dei rifiuti elettrotecnici ed elettronici. In alternativa alla gestione autonoma, è possibile consegnare
gratuitamente l'apparecchiatura che si desidera smaltire al distributore, al momento dell'acquisto di una
nuova apparecchiatura di tipo equivalente. Presso i distributori di prodotti elettronici con superficie di
vendita di almeno 400 m2 è inoltre possibile consegnare gratuitamente, senza obbligo di acquisto, i
prodotti elettronici da smaltire con dimensioni inferiori a 25 cm. L'adeguata raccolta differenziata per l'avvio
successivo dell'apparecchiatura dismessa al riciclaggio, al trattamento e allo smaltimento ambientalmente
compatibile contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il
reimpiego e/o riciclo dei materiali di cui è composta l'apparecchiatura.
Funzionamento
Di default il dispositivo funziona come un normale commutatore e consente di alzare e abbassare la
tapparella collegata (modalità segnalata mediante lampeggio blu del led frontale).
Successivamente alla configurazione è inoltre possibile:
• impostare le scene e richiamarne una attraverso la pressione simultanea dei due pulsanti;
• impostare la posizione preferita 1, preferita 2 e richiamarne il posizionamento attraverso la
pressione simultanea dei due pulsanti (esclude il richiamo della scena);
• movimentare la tapparella dall'applicazione AVE Cloud e dagli assistenti vocali e dal Supervisore
domotico (se presente). Attraverso il cloud IoT AVE Cloud, senza l'ausilio di altri gateway, le
funzionalità possono essere gestite, oltre che localmente, anche da remoto tramite l'App e dagli
assistenti vocali Alexa e Google Assistant.
Il dispositivo ha due modalità di funzionamento:
• Tapparella standard: alla pressione breve del pulsante la tapparella si movimenta in modalità a
uomo presente nel verso di pressione del tasto; alla pressione prolungata del pulsante (per due
secondi) la tapparella si movimenta fino a fine corsa nel verso di pressione del tasto; con pressione
prolungata (per due secondi) di ambedue i pulsanti al rilascio si richiama la movimentazione nella
posizione preferita oppure si richiama una scena.
• Tapparella con oscurante: alla pressione breve del pulsante la tapparella si movimenta in modalità a
uomo presente nel verso di pressione del tasto; alla pressione prolungata del pulsante (per due
secondi) la tapparella si movimenta con una sequenza iniziale di spostamenti impulsivi proseguendo
successivamente con la movimentazione fino a fine corsa nel verso di pressione del tasto; con
pressione prolungata (per due secondi) di ambedue i pulsanti al rilascio si richiama la movimentazione
nella posizione preferita oppure si richiama una scena.
Alla ricezione di un comando (locale o remoto) la tapparella effettua la movimentazione richiesta, mentre se
viene premuto il pulsante frontale durante la movimentazione, la tapparella si ferma.
Mediante l'App AVE Cloud possono essere impostati i seguenti parametri:
• Personalizzazione del nome;
• Luminosità LED: off, bassa, media o alta;
• Funzionamento relè: Tapparella standard o Tapparella con oscurante;
• Tempo di Apertura e Chiusura completa della tapparella: da 3" a 240" [4 min.] (default: 30 s);
• Tempo di Rotazione delle lamelle orientabili e numero di impulsi;
• Posizione Preferita della tapparella: partendo dal fine corsa la tapparella si movimenta per il tempo
impostato;
• Stato della Tapparella in ognuna delle 16 scene: Non attivo, Aperta, Chiusa, Posizione Preferita 1
oppure Posizione Preferita 2 (default: Non attivo);
• Scena da richiamare alla pressione di ambedue i pulsanti: Nessuna, Scena 1 ÷ Scena 16
(default: Nessuna);
• Credenziali cloud IoT AVE e collegamento con Assistenti vocali.
Configurazione
Per le operazioni di messa in funzione del sistema seguire la configurazione guidata presente nell'App
AVE Cloud, tenendo in considerazione che l'accesso al menù di configurazione avviene con la pressione
contemporanea di entrambe i tasti frontali del dispositivo.
Successivamente all'abbinamento del dispositivo al proprio impianto, la configurazione avanzata dei
parametri e delle modalità di utilizzo avviene mediante l'accesso alla sezione EasyConfig presente nel
menù impostazione dell'applicazione AVE Cloud (password di accesso: "2").
ITA
).
