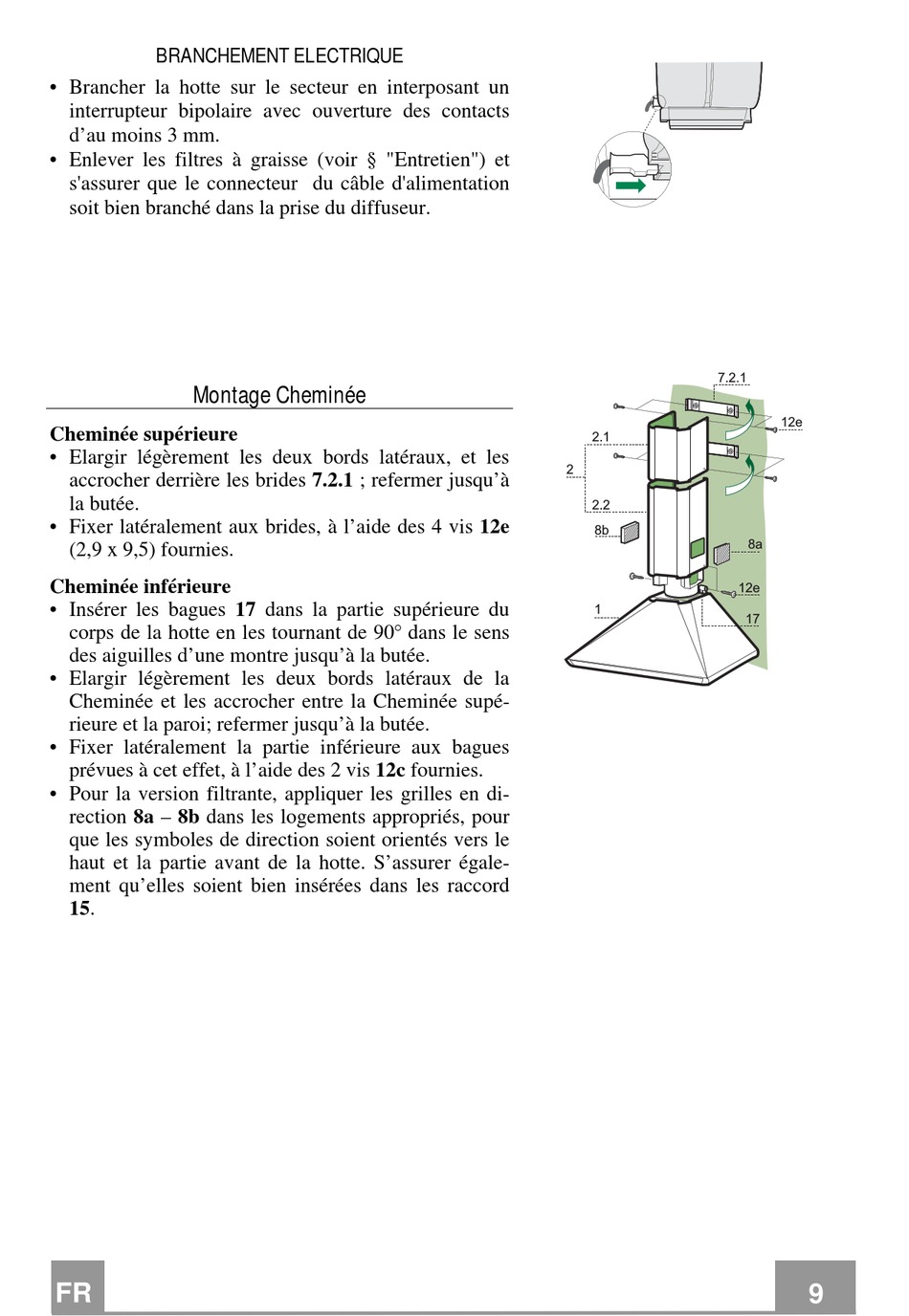

BRANCHEMENT ELECTRIQUE
• Brancher la hotte sur le secteur en interposant un
interrupteur bipolaire avec ouverture des contacts
d'au moins 3 mm.
• Enlever les filtres à graisse (voir § "Entretien") et
s'assurer que le connecteur du câble d'alimentation
soit bien branché dans la prise du diffuseur.
Montage Cheminée
Cheminée supérieure
• Elargir légèrement les deux bords latéraux, et les
accrocher derrière les brides 7.2.1 ; refermer jusqu'à
la butée.
• Fixer latéralement aux brides, à l'aide des 4 vis 12e
(2,9 x 9,5) fournies.
Cheminée inférieure
• Insérer les bagues 17 dans la partie supérieure du
corps de la hotte en les tournant de 90dans le sens
des aiguilles d'une montre jusqu'à la butée.
• Elargir légèrement les deux bords latéraux de la
Cheminée et les accrocher entre la Cheminée supé-
rieure et la paroi; refermer jusqu'à la butée.
• Fixer latéralement la partie inférieure aux bagues
prévues à cet effet, à l'aide des 2 vis 12c fournies.
• Pour la version filtrante, appliquer les grilles en di-
rection 8a – 8b dans les logements appropriés, pour
que les symboles de direction soient orientés vers le
haut et la partie avant de la hotte. S'assurer égale-
ment qu'elles soient bien insérées dans les raccord
15.
FR
7.2.1
2.1
2
2.2
8b
1
12e
8a
12e
17
9
9
