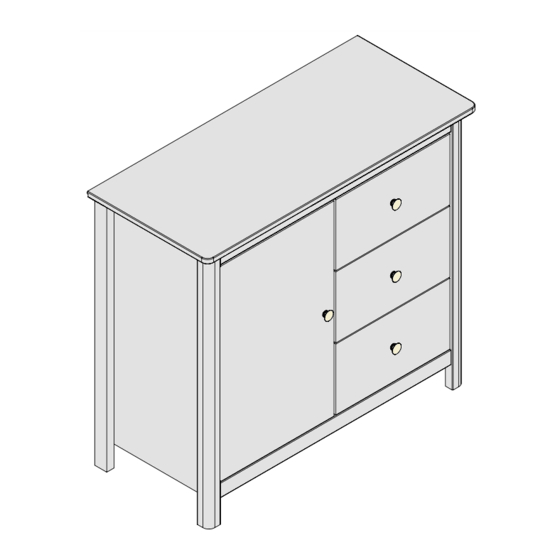

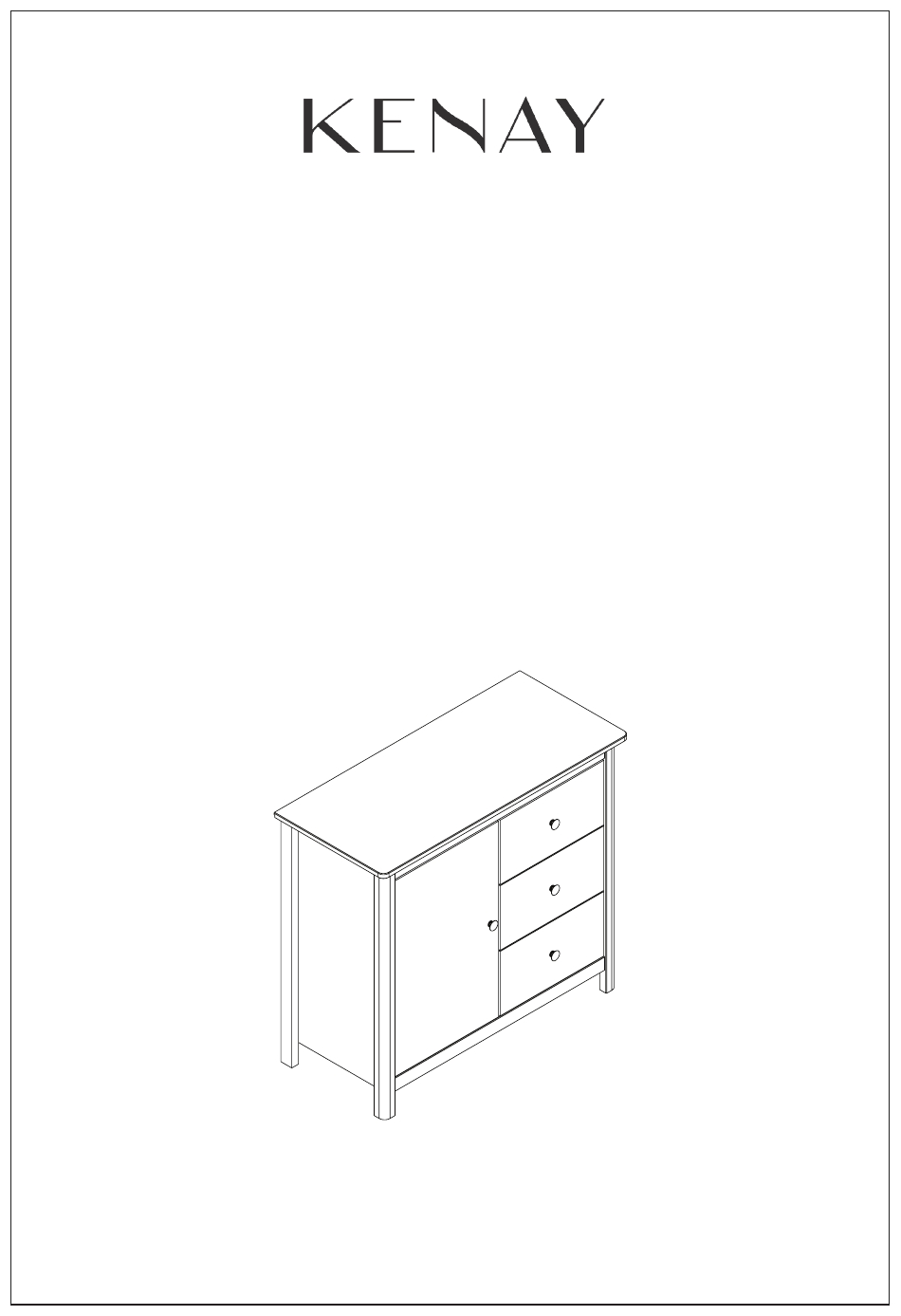

- Page 1 TENNA CÓMODA / TENNA CHEST KMK-0023BL / KMK-0023VE...
- Page 2 Estudie atentamente el manual de montaje. Localice las piezas que constituyen su mueble. Reuna y controle los torni- llos. Equípese de las herramientas necesarias.Prepare una zona de montaje. / Study the assembly manual carefully. Locate the parts that make up your furniture. Gather and check the screws.
- Page 3 PASO 1 / STEP 1 A x 42 Ø8 x 30 mm PASO 2 / STEP 2 B x 12 Ø4 x 30 mm PASO 3 / STEP 3 C x 6 G x 3 K x 2 180º Ø6 x 10 mm 1: CENTRER LES TROUS 2: FAIRE COULISSER LA GLISSIÈRE VERS LA DROITE...
- Page 4 PASO 4 / STEP 4 M x 3 Ø4 x 40 mm PASO 5 / STEP 5 C x 6 G x 3 K x 2 J x 4 P x 2 Ø4 x 16 mm Ø6 x 10 mm 1: CENTRER LES TROUS 2: FAIRE COULISSER LA GLISSIÈRE VERS LA DROITE...
- Page 5 PASO 6 / STEP 6 B x 5 Ø4 x 30 mm PASO 7 / STEP 7 B x 5 Ø4 x 30 mm PASO 8 / STEP 8 B x 9 Ø4 x 30 mm 5/10 5/10 TENNA CÓMODA TENNA CHEST...
- Page 6 PASO 9 / STEP 9 J x 4 L x 2 Ø4 x 16 mm PASO 10 / STEP 10 I x 2 J x 2 N x 2 Ø4 x 25 mm Ø4 x 16 mm 6/10 6/10 TENNA CÓMODA TENNA CHEST...
- Page 7 PASO 11 / STEP 11 F x 40 PASO 12 / STEP 12 PASO 13 / STEP 13 R x 1 S x 1 Obligatorio fijar a la pared / Obligatory fix on the wall 7/10 7/10 TENNA CÓMODA TENNA CHEST...
- Page 8 PASO 14 / STEP 14 PASO 15 / STEP 15 J x 1 R x 1 Ø4 x 16 mm PASO 16 / STEP 16 B x 12 Ø4 x 30 mm 8/10 8/10 TENNA CÓMODA TENNA CHEST...
- Page 9 PASO 17 / STEP 17 B x 12 Ø4 x 30 mm PASO 18 / STEP 18 E x 3 D x 3 M4 x 22 mm PASO 19 / STEP 19 H x 6 M4 x 12 mm 9/10 9/10 TENNA CÓMODA TENNA CHEST...
- Page 10 PASO 20 / STEP 20 D x 3 E x 1 U x 2 M4 x 22 mm Ø4 x 30 mm 1º 2º 4º 3º 5º U&V 10/10 10/10 TENNA CÓMODA TENNA CHEST...
