Summary of Contents for LD XECI

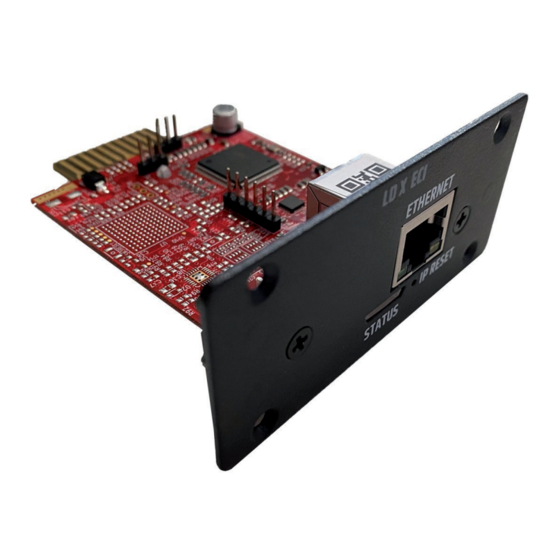

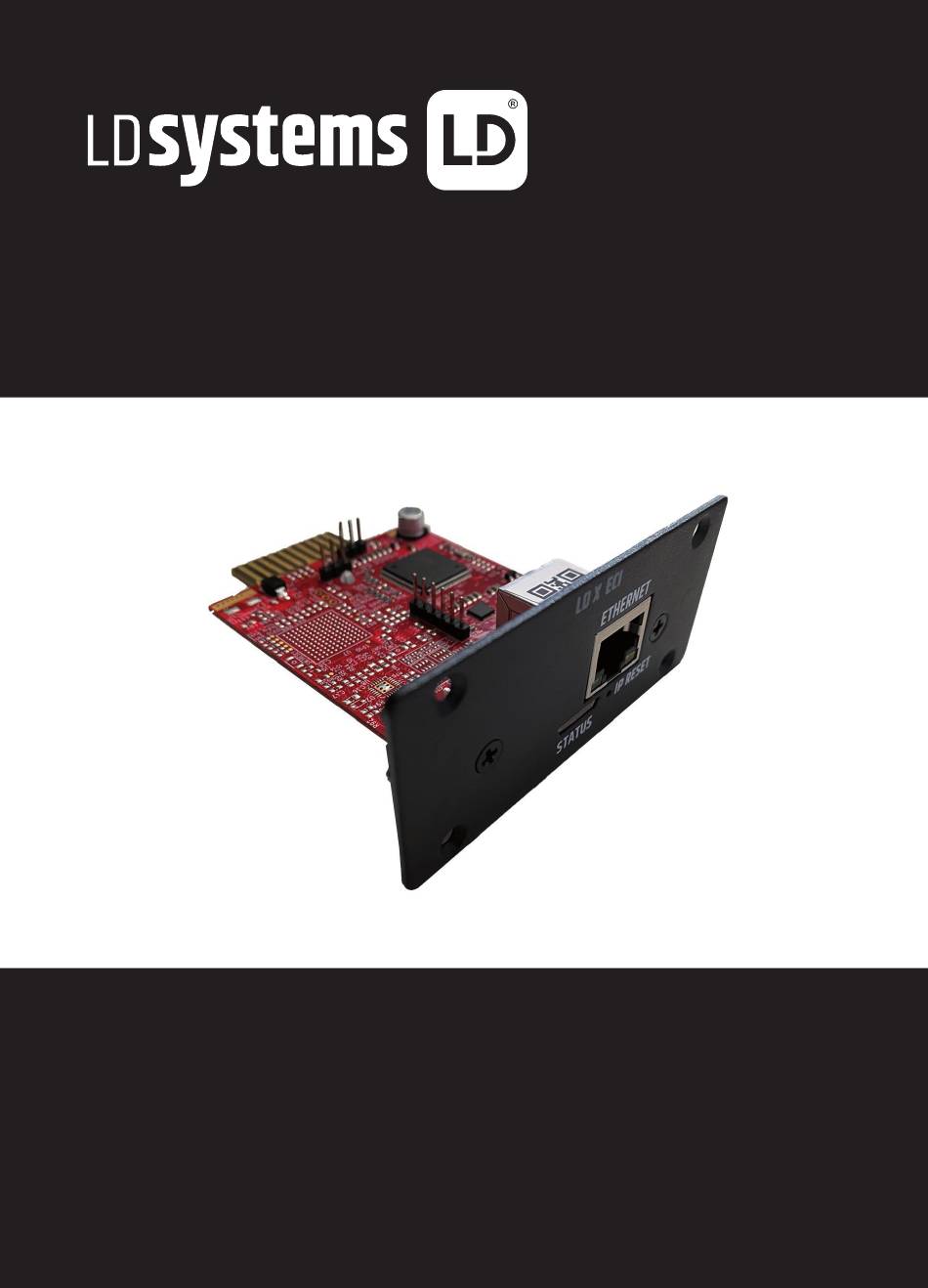

- Page 1 USER´S MANUAL / BEDIENUNGSANLEITUNG / MANUEL D´UTILISATION / MANUAL DE USUARIO / INSTRUKCJA OBSŁUGI / MANUALE D´USO XECI ETHERNET CONTROL INTERFACE CARD FOR IPA SERIES LDXECI...
-
Page 2: Table Of Contents
CONTENTS / INHALTSVERZEICHNIS / CONTENU / CONTENIDO / TREŚĆ / CONTENUTO ENGLISH INFORMATION ON THIS QUICK GUIDE PRODUCT INFORMATION SAFETY INSTRUCTIONS SCOPE OF DELIVERY ASSEMBLY CONNECTIONS, CONTROLS AND INDICATORS NETWORK CONNECTION TECHNICAL DATA DISPOSAL MANUFACTURER´S DECLARATIONS DEUTSCH INFORMATIONEN ZU DIESER KURZANLEITUNG PRODUKTINFORMATIONEN SICHERHEITSHINWEISE VERPACKUNGSINHALT... - Page 3 ESPAÑOL INFORMACIÓN EN ESTA GUÍA RÁPIDA INFORMACIÓN DEL PRODUCTO INSTRUCCIONES DE SEGURIDAD CONTENIDO DE LA ENTREGA MONTAJE CONEXIONES, CONTROLES E INDICADORES CONEXIÓN A LA RED DATOS TÉCNICOS ÉLIMINATION DECLARACIONES DEL FABRICANTE POLSKI INFORMACJE ZAWARTE W TYM SKRÓCONYM PRZEWODNIKU INFORMACJE O PRODUKCIE INSTRUKCJE BEZPIECZEŃSTWA ZAKRES DOSTAWY MONTAŻ...
-
Page 4: Information On This Quick Guide
INTENDED USE This item is a product-specific accessory that is only intended for use with the LD Systems IPA installation power amplifier. These assembly instructions do not replace the operating instructions for the associated product. Always read the relevant operating instructions first. This accessory does not affect the intended use of the associated product. -
Page 5: Scope Of Delivery
Please check that the delivery is complete and intact and please notify your distributor immediately after purchase if the delivery is not complete or damaged. The scope of delivery of the product includes: • 1x XECI extension module • Assembly instructions ASSEMBLY 1. -
Page 6: Connections, Controls And Indicators
NETWORK CONNECTION LD Systems‘ XECI module enables remote control of compatible devices, such as IPA series amplifiers, over the network. Once the XECI module is built into a device, it can be connected to a network infrastructure and controlled via... - Page 7 Questra software is installed are configured in the same network range as the XECI modules. See notes below. • IP range : 192.168.0.X/24 (where X can be any value between 1 and 254, except 192 which is already used by default by the XECI modules) • Network mask : 255.255.255.0...
- Page 8 Once a device with a XECI module is connected to a network and switched on, it will appear under the AVAILABLE DEVICES section in the ADD DEVICES field on the left. Please note that multicast traffic must be enabled in the switch/router for the device to be detected.
-
Page 9: Technical Data
Questra remote control apps available for iOS, Android, Windows and MAC OS. Please download the latest version of the QUESTRA software from the LD Systems website (www.ld-systems.com) to your computer, check the system requirements for the software and follow the software instructions to start configuring a unit. -
Page 10: Disposal
DISPOSAL PACKAGING : 1. Packaging can be disposed of via the usual waste disposal channels. 2. Please separate the packaging according to the waste disposal and materials regulations in your country. DEVICE : 1. This device is subject to the European Directive on Waste Electrical and Electronic Equipment in its applicable version. -
Page 11: Manufacturer´s Declarations
MANUFACTURER´S DECLARATIONS MANUFACTURER’S WARRANTY & LIMITATION OF LIABILITY Adam Hall GmbH, Adam-Hall-Str. 1, 61267 Neu Anspach, Germany E-mail Info@adamhall.com / +49 (0)6081 / 9419-0. Our current warranty conditions and limitation of liability can be found at: https://cdn-shop.adamhall.com/media/pdf/MANUFACTURERS-DECLARATIONS_LD_SYSTEMS.pdf. Contact your distribution partner for service. UKCA-CONFORMITY Hereby, Adam Hall Ltd. -
Page 12: Deutsch
Installations endstufen. BESTIMMUNGSGEMÄSSER GEBRAUCH Bei diesem Artikel handelt es sich um produktspezifisches Zubehör, das ausschließlich für die Verwendung zusammen mit dem LD Systems IPA Installationsendstufen vorgesehen ist. Diese Montageanleitung ersetzt nicht die Bedienungsanleitung des zugehörigen Produkts. Lesen Sie immer zuerst die entsprechende Bedienungsanleitung. -
Page 13: Verpackungsinhalt
Unversehrtheit und informieren Sie Ihren Händler sofort nach dem Kauf, wenn die Lieferung nicht vollständig oder beschädigt ist. Der Lieferumfang des Produkts umfasst: • 1x XECI Erweiterungsmodul • Montageanleitung MONTAGE 1. Trenne die Endstufe vollständig vom Netz (ziehe den Netzstecker)! 2. -
Page 14: Anschlüsse, Bedienelemente Und Anzeigen
ANSCHLÜSSE, BEDIENELEMENTE UND ANZEIGEN ETHERNET Ethernet-Schnittstelle zur Steuerung des Installationsverstärkers über die kostenlose QUESTRA-Software. STATUS Die Status-LED gibt Auskunft über die interne Integration zwischen der Karte und der Hauptplatine im IPA-Endverstärker (Firmware-Kompatibilität, interne Kommunikationsprobleme): • Weißes Blinken während des Starts. Die Einheit lädt die Daten für IPA. •... -
Page 15: Netzwerkverbindung
Das XECI-Modul von LD Systems ermöglicht die Fernsteuerung kompatibler Geräte, wie z.B. Verstärker der IPA-Serie, über das Netzwerk. Sobald das XECI-Modul in ein Gerät eingebaut ist, kann es an eine Netzwerkinfrastruktur angeschlossen und über einen Computer mit der Software LD Systems QUESTRA gesteuert werden. - Page 16 Sobald ein Gerät mit einem XECI-Modul mit einem Netzwerk an ein Netzwerk ange schlossen und eingeschaltet ist, erscheint es unter dem Abschnitt AVAILABLE DEVICES im Feld ADD DEVICES auf der linken Seite. Bitte beachten Sie, dass der Multicast-Verkehr im Switch/Router aktiviert sein muss, damit das Gerät erkannt werden kann.
-
Page 17: Technische Daten
über die Questra-Fernbedienungs-Apps gesteuert werden können, die für iOS, Android, Windows und MAC OS verfügbar sind. Bitte laden Sie die neueste Version der QUESTRA Software von der LD Systems Website (www.ld-systems.com) auf Ihren Computer herunter, überprüfen Sie die Systemanforderungen für die Software und folgen Sie den Anweisungen der Software, um mit der Konfiguration eines Geräts zu beginnen. -
Page 18: Entsorgung
ENTSORGUNG VERPACKUNG : 1. Verpackungen können über die üblichen Entsorgungswege dem Wertstoffkreislauf zugeführt werden. 2. Bitte trennen Sie die Verpackung entsprechend der Entsorgungs- gesetze und Wertstoffverordnungen in Ihrem Land. PRODUKT : 1. Dieses Produkt unterliegt der europäischen Richtlinie für Elektro- und Elektronik-Altgeräte in der jeweils geltenden aktuellen Fassung. -
Page 19: Erklärungen Des Herstellers
ERKLÄRUNGEN DES HERSTELLERS HERSTELLERGARANTIE & HAFTUNGSBESCHRÄNKUNG Adam Hall GmbH, Adam-Hall-Str. 1, D-61267 Neu Anspach / E-Mail Info@adamhall.com / +49 (0)6081 / 9419-0. Unsere aktuellen Garantiebedingungen und Haftungsbeschränkung finden Sie unter: https://cdn-shop.adamhall.com/media/pdf/MANUFACTURERS-DECLARATIONS_LD_SYSTEMS.pdf. Im Servicefall wenden Sie sich an Ihren Vertriebspartner. CE-KONFORMITÄT Hiermit erklärt die Adam Hall GmbH, dass dieses Produkt folgender Richtlinie entspricht (soweit zutreffend). -
Page 20: Français
INFORMATIONS SUR LE PRODUIT Cet article est un accessoire spécifique au produit, destiné à une utilisation exclusive avec les amplificateurs de puissance LD Systems de la série IPA. Ces instructions de montage ne remplacent pas les instructions d’utilisation du produit associé. Veuillez toujours lire d’abord le mode d’emploi correspondant. -
Page 21: Contenu Du Carton
Vérifiez que le carton de livraison est complet et intact ; dans le cas contraire, informez votre distributeur immédiatement après l’achat. Le carton de livraison du produit comprend : • 1x module d’extension XECI • Instructions de montage ASSEMBLY 1. Débranchez complètement l’amplificateur de puissance (retirez la fiche de la prise secteur). -
Page 22: Connections, Controls And Indicators
IP sera exécutée dès relâchement du bouton. CONNEXION RÉSEAU Le module LD Systems XECI permet de contrôler à distance via réseau les appareils compatibles, comme les amplificateurs de la série IPA. Après intégration du module XECI, tout appareil compatible peut être connecté à une infrastructure réseau et... - Page 23 XECI. Voir les notes ci-dessous. • Plage d’adresses IP : 192.168.0.X/24 (où X peut être n’importe quelle valeur entre 1 et 254, sauf 192 qui est déjà utilisé par défaut par les modules XECI) • Masque de réseau : 255.255.255.0...
- Page 24 Dès qu’un appareil doté d’un module XECI est connecté à un réseau et mis sous tension, il apparaît sous la section AVAILABLE DEVICES (APPAREILS DISPONIBLES) dans le champ ADD DEVICES (AJOUTER DES APPAREILS) à gauche de l’écran. Veuillez noter que le trafic multicast doit être activé dans le commutateur/routeur pour que l’appareil soit détecté.
-
Page 25: Caractéristiques Techniques
Questra disponibles pour iOS, Android, Windows et macOS. Veuillez télécharger la dernière version du logiciel QUESTRA sur le site Web de LD Systems (www.ld-systems.com) sur votre ordinateur, vérifiez la configuration requise pour le logiciel et suivez les instructions du logiciel pour commencer à... -
Page 26: Mise En Déchetterie
MISE EN DÉCHETTERIE EMBALLAGE : 1. Les emballages peuvent être intégrés au circuit de recyclage par les voies de déchets habituelles. 2. Veuillez trier les emballages conformément aux lois sur l’élimination des déchets et aux décrets sur les matériaux recyclables en vigueur dans votre pays. -
Page 27: Déclarations Du Fabricant
DÉCLARATIONS DU FABRICANT GARANTIE DU FABRICANT & LIMITATION DE RESPONSABILITÉ Adam Hall GmbH, Adam-Hall-Str. 1, D-61267 Neu Anspach / E-Mail Info@adamhall.com / +49 (0)6081 9419-0. Vous trouverez nos conditions de garantie actuelles et la limitation de responsabilité sur: https://cdn-shop.adamhall.com/media/pdf/MANUFACTURERS-DECLARATIONS_LD_SYSTEMS.pdf. En cas de service, adressez-vous à votre partenaire commercial. CONFORMITÉ... -
Page 28: Español
INFORMACIÓN DEL PRODUCTO Este artículo es un accesorio específico del producto, destinado a utilizarse exclusivamente con el amplificador de potencia para instalaciones LD Systems IPA. Estas instrucciones de montaje no sustituyen a las instrucciones de funcionamiento del producto asociado. Lee siempre primero las instrucciones de uso correspondientes. -
Page 29: Contenido De La Entrega
El paquete entregado incluye: • 1 módulo de expansión XECI • Instrucciones de montaje MONTAJE 1. -
Page 30: Conexiones, Controles E Indicadores
CONEXIONES, CONTROLES E INDICADORES ETHERNET Conector Ethernet para controlar un amplificador de instalación fija mediante el software gratuito QUESTRA. ESTADO El LED de estado proporciona información sobre la integración interna entre la tarjeta y la placa principal del amplificador de potencia IPA (compatibilidad del firmware, problemas de comunicación interna) : •... -
Page 31: Conexión A La Red
IPA, a través de la red informática. Una vez instalado el módulo XECI a un equipo, este puede conectarse a la red informática y controlarse mediante un ordenador con el software QUESTRA de LD Systems. - Page 32 Una vez que un dispositivo con un módulo XECI se conecta a la red eléctrica y se enciende, se mostrará en la sección AVAILABLE DEVICES dentro de ADD DEVICES a la izquierda. Tenga en cuenta que para poder detectar el dispositivo, el tráfico multicast debe estar activado en el conmutador/router.
-
Page 33: Datos Técnicos
Questra, disponibles para iOS, Android, Windows y Mac OS. Descargue la última versión del software QUESTRA desde la web de LD Systems (www.ld-systems.com), compruebe los requisitos del sistema para el software y siga las instrucciones del software para empezar a configurar un dispositivo. -
Page 34: Élimination
ÉLIMINATION EMBALLAGE : 1. Les emballages peuvent être intégrés dans le circuit des matériaux recyclables via les circuits d’élimination habituels. 2. Veuillez trier les emballages conformément aux lois sur l’élimination des déchets et aux règlements sur les matières recyclables de votre pays. -
Page 35: Declaraciones Del Fabricante
DECLARACIONES DEL FABRICANTE GARANTÍA DEL FABRICANTE Y LIMITACIÓN DE RESPONSABILIDAD Adam Hall GmbH, Adam-Hall-Str. 1, D-61267 Neu Anspach / E-Mail Info@adamhall.com / +49 (0)6081 9419-0. Nuestras condiciones de garantía actuales y la limitación de responsabilidad se pueden encontrar en: https://cdn-shop.adamhall.com/media/pdf/MANUFACTURERS-DECLARATIONS_LD_SYSTEMS.pdf. En caso de servicio, póngase en contacto con su distribuidor. -
Page 36: Polski
LD IPA. INFORMACJE O PRODUKCIE Ten element jest specyficznym dla produktu akcesorium przeznaczonym wyłącznie do użytku z instalacyjnym wzmacniaczem mocy LD Systems IPA. Niniejsza instrukcja montażu nie zastępuje instrukcji obsługi danego produktu. Zawsze najpierw przeczytaj odpowiednią instrukcję obsługi. To akcesorium nie ma wpływu na zamierzone użycie powiązanego produktu. -
Page 37: Zakres Dostawy
Sprawdź, czy przesyłka jest kompletna i nienaruszona, a jeśli nie jest kompletna lub uszkodzona, natychmiast po zakupie powiadom sprzedawcę. Zakres dostawy produktu obejmuje: • 1x moduł rozszerzający XECI • Instrukcja montażu MONTAŻ 1. Całkowicie odłączyć wzmacniacz mocy od sieci (wyciągnąć wtyczkę sieciową)! 2. -
Page 38: Połączenia, Elementy Sterujące I Wskaźniki
Moduł XECI marki LD Systems umożliwia zdalne sterowanie przez sieć kompaty- bilnymi urządzeniami, takimi jak wzmacniacze serii IPA. Po wbudowaniu modułu XECI w urządzenie, można je podłączyć do infrastruktury sieciowej i sterować nim za pomocą komputera z oprogramowaniem LD Systems QUESTRA. - Page 39 Questra, są skonfigurowane w tym samym zakresie sieci co moduły XEDAI. Patrz uwagi poniżej. • Zakres IP : 192.168.0.X/24 (gdzie X może być dowolną wartością między 1 a 254, z wyjątkiem 192, które jest już domyślnie używany przez moduły XECI) • Maska sieci : 255.255.255.0...
- Page 40 Gdy urządzenie z modułem XECI zostanie podłączone do sieci i włączone, pojawi się w sekcji AVAILABLE DEVICES (DOSTĘPNE URZĄDZENIA) w polu ADD DEVICES (DODAJ URZĄDZENIE)) po lewej stronie. Należy pamiętać, że aby urządzenie zostało wykryte, w przełączniku/routerze musi być aktywny tryb multicastowy.
-
Page 41: Dane Techniczne
Questra dostępnych dla systemów iOS, Android, Windows i MAC OS. Proszę pobrać na swój komputer najnowszą wersję oprogramowania QUESTRA ze strony internetowej LD Systems (www.ld-systems.com), sprawdzić wymagania systemowe oprogramowania i postępować zgodnie z instrukcjami oprogramowania, aby rozpocząć konfigurację urządzenia. -
Page 42: Disposal
DISPOSAL PAKOWANIE : 1. Opakowania mogą być wprowadzane do systemu recyklingu poprzez zwyczajowe kanały utylizacji. 2. Prosimy o oddzielenie opakowania zgodnie z przepisami dotyczącymi utylizacji i recyklingu obowiązującymi w Państwa kraju. PRODUKT : 1. Niniejszy produkt podlega europejskiej dyrektywie w sprawie zużytego sprzętu elektrycznego i elektronicznego z późniejszymi zmianami. -
Page 43: Oświadczenia Producenta
OŚWIADCZENIA PRODUCENTA GWARANCJA PRODUCENTA I OGRANICZENIE ODPOWIEDZIALNOŚCI Adam Hall GmbH, Adam-Hall-Str. 1, D-61267 Neu Anspach / E-Mail Info@adamhall.com / +49 (0)6081 9419-0. Nasze aktualne warunki gwarancji i ograniczenia odpowiedzialności znajdują się na stronie: https://cdn-shop.adamhall.com/media/pdf/MANUFACTURERS-DECLARATIONS_LD_SYSTEMS.pdf. W przypadku serwisu prosimy o kontakt z partnerem handlowym. ZGODNOŚĆ... -
Page 44: Italiano
INFORMAZIONI SUL PRODOTTO Questo articolo è un accessorio specifico per il prodotto, da utilizzare esclusivamente con l’amplificatore di potenza da installazione LD Systems IPA. Queste istruzioni di montaggio non sostituiscono le istruzioni per l’uso del prodotto associato. Leggi sempre prima le relative istruzioni per l’uso. Questo accessorio non influisce sull’uso previsto del prodotto associato. -
Page 45: Materiale Compreso Nella Fornitura
Controllare che la consegna sia completa e intatta, e informare il distributore immediatamente dopo l’acquisto se non è completa o è danneggiata. Il materiale fornito in dotazione con il prodotto comprende: • 1x modulo di estensione XECI • Istruzioni di montaggio MONTAGGIO 1. -
Page 46: Collegamenti, Controlli E Indicatori
CONNESSIONE DI RETE Il modulo XECI di LD Systems consente il controllo remoto di dispositivi compatibili, come i finali di potenza della serie IPA, attraverso la rete. Una volta integrato in un dispositivo, il modulo XECI può... - Page 47 Questra siano configurate nello stesso intervallo di rete dei moduli XECI. V. le note di seguito. • Intervallo IP : 192.168.0.X/24 (dove X può essere un valore qualsiasi compreso tra 1 e 254, tranne 192 che è già utilizzato di default dai moduli XECI) • Maschera di rete : 255.255.255.0...
- Page 48 Dopo che un dispositivo con modulo XECI è collegato alla rete e acceso, apparirà nella sezione AVAILABLE DEVICES (dispositivi disponibili) sotto ADD DEVICES (aggiungi dispositivi) a sinistra. Tenere presente che affinché il dispositivo venga rilevato, il traffico multicast deve essere abilitato nell’interruttore/router.
-
Page 49: Dati Tecnici
Questra disponibili per i sistemi operativi iOS, Android, Windows e MAC. Scaricare l’ultima versione del software QUESTRA dal sito web di LD Systems (www.ld-systems.com) sul computer, controllare i requisiti di sistema del software e seguire le istruzioni del software per iniziare a configurare un’unità. -
Page 50: Smaltimento
SMALTIMENTO IMBALLAGGIO : 1. Gli imballaggi possono essere riciclati attraverso i consueti canali di smaltimento. 2. Separa l’imballaggio in base alle leggi sullo smaltimento e alle norme sul riciclaggio vigenti nel tuo paese. PRODOTTO : 1. Questo prodotto è soggetto alla Direttiva Europea sui Rifiuti di Apparecchiature Elettriche ed Elettroniche e successive modifiche. -
Page 51: Dichiarazioni Del Produttore
DICHIARAZIONI DEL PRODUTTORE GARANZIA DEL PRODUTTORE E LIMITAZIONE DI RESPONSABILITÀ Adam Hall GmbH, Adam-Hall-Str. 1, D-61267 Neu Anspach / E-Mail Info@adamhall.com / +49 (0)6081 9419-0. Le nostre attuali condizioni di garanzia e la limitazione di responsabilità sono disponibili all’indirizzo: https://cdn-shop.adamhall.com/media/pdf/MANUFACTURERS-DECLARATIONS_LD_SYSTEMS.pdf. In caso di assistenza, contattare il proprio partner commerciale. - Page 52 LD-SYSTEMS.COM Adam Hall GmbH | Adam-Hall-Str. 1 | 61267 Neu-Anspach | Germany Phone: +49 6081 9419-0 | adamhall.com REV: 05...
