ПЛАТА УПРАВЛЕНИЯ

PCB-SL 24

PCB-SL 24 CONTROL BOARD

Руководство по программированию / Programming Instructions

Актуально для версий:

Плата - v 1.0; ПО - v 1.0

ЭЛЕКТРИЧЕСКИЕ ПОДКЛЮЧЕНИЯ

ПРОГРАММИРОВАНИЕ ПРИВОДА

ПРОГРАММИРОВАНИЕ ПУЛЬТОВ ДУ

REMOTE CONTROL PROGRAMMING

Actual versions

pcb - v 1.0; soft - v 1.0

ЛОГИКА РАБОТЫ

ELECTRICAL CONNECTIONS

OPERATION LOGIC

OPERATOR PROGRAMMING

Need help?

Do you have a question about the PCB-SL 24 and is the answer not in the manual?

Questions and answers

Summary of Contents for DoorHan PCB-SL 24

Page 1: Table Of Contents

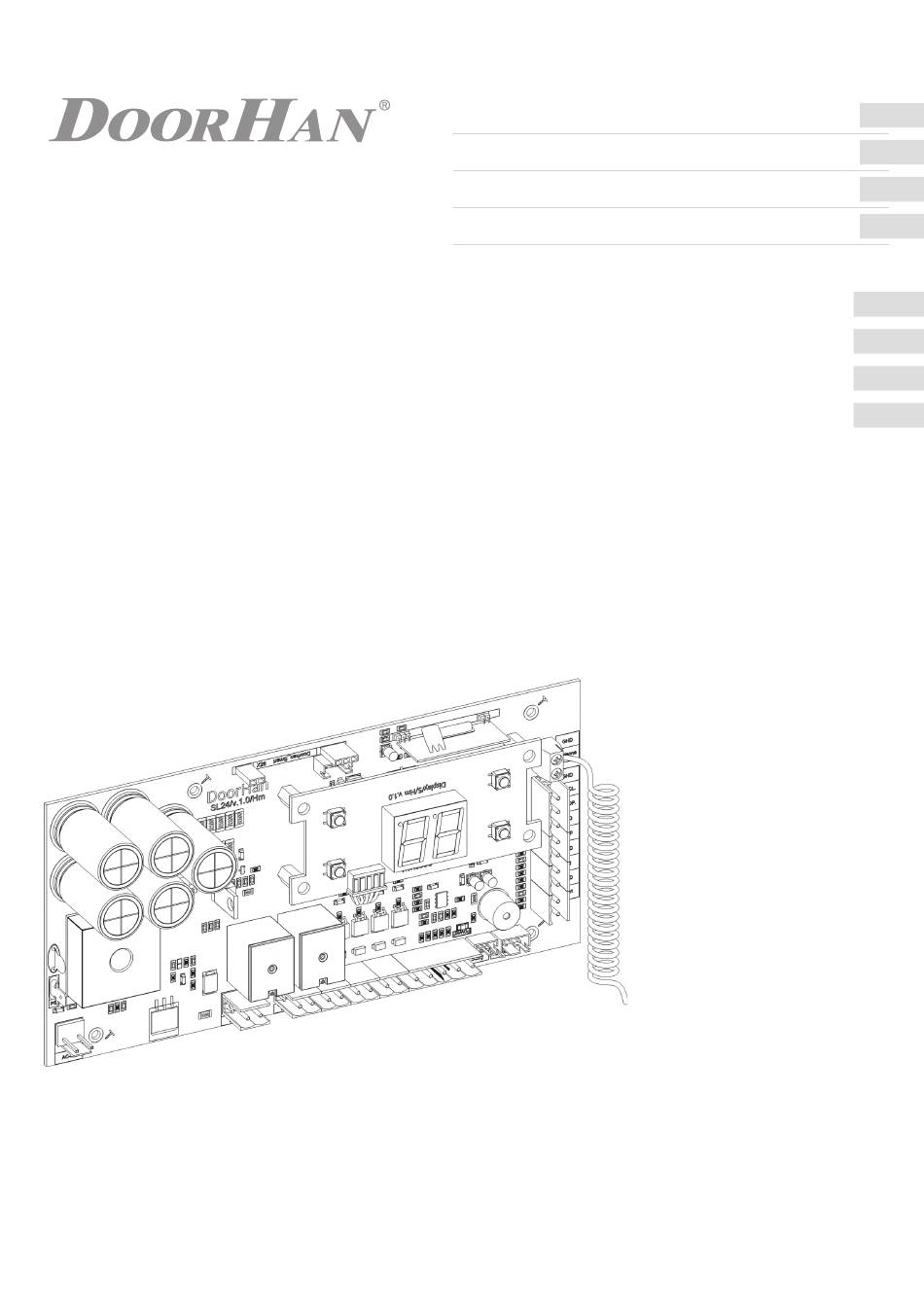

OPERATION LOGIC OPERATOR PROGRAMMING REMOTE CONTROL PROGRAMMING ПЛАТА УПРАВЛЕНИЯ PCB-SL 24 PCB-SL 24 CONTROL BOARD Руководство по программированию / Programming Instructions Актуально для версий: Actual versions Плата — v 1.0; ПО — v 1.0 pcb — v 1.0; soft — v 1.0...
Page 2: Электрические Подключения
PhOp. PhCl. GND Перемычка Перемычка Подключение фотоэлементов на закрывание. При ис- Подключение фотоэлементов на открывание. При ис- пользовании фотоэлементов PhotoCell (DoorHan) устано- пользовании фотоэлементов PhotoCell (DoorHan) установи- вите джемпер в положение NC. те джемпер в положение NC. ВНИМАНИЕ! Если устройства безопасности, подключенные к клеммам Stop, PH_Op, PH_CL отсутствуют, установите перемычку...
Page 3 ЭЛЕКТРИЧЕСКИЕ ПОДКЛЮЧЕНИЯ Таблица 1.1. Описание клемм блока управления Клеммы Тип Цвет Разъем Подключение устройств № Значение AC-IN Подключение питания от переменного напряжения 24 В AC-IN Питание Белый платы Battery + Подключение устройств автономного питания 24 В Battery - Motor+ Питание Серый...
Page 4 ЭЛЕКТРИЧЕСКИЕ ПОДКЛЮЧЕНИЯ 1.2. СХЕМЫ ПОДКЛЮЧЕНИЯ АКСЕССУАРОВ Схема подключения электромагнитного замка St.By Encoder Motor Lock PhPwr PhOp. PhCl. GND Exit_Lamp 24 В 10 А 24 В 10 А Трансформатор 220 × × 12 B 40 Вт ~220 B ~220 B 50 Гц 50 Гц...
Page 5 ЭЛЕКТРИЧЕСКИЕ ПОДКЛЮЧЕНИЯ Схема подключения сигнальной лампы St.By Encoder Battery Motor Lock Exit_Lamp PhPwr PhOp. PhCl. GND 24 B DC 5 Вт 24 B DC 5 Вт Схема подключения дополнительного освещения Для подключения дополнительного освещения используйте промежуточное реле со следующими техническими ха- рактеристиками: ƒ...
Page 6: Логика Работы
ЛОГИКА РАБОТЫ Схема подключения батарей резервного питания St.By Encoder Battery Motor Lock PhPwr PhOp. PhCl. GND Exit_Lamp Черный Красный BATTERY 24V 2. ЛОГИКА РАБОТЫ 2.1. УПРАВЛЯЮЩИЕ КОМАНДЫ Управляющие команды от подключенных устройств или внешних радиосигналов передаются на соответствующие разъемы, к которым они подключены. Логика работы автоматики при подаче команд зависит от настроек в расширенном меню...
Page 7: Программирование Привода
ПРОГРАММИРОВАНИЕ ПРИВОДА Окончание табл. 2.1 Индикатор Сегмент Описание Светится, когда контакт PH_OP замкнут Светится, когда ворота находятся в открытом положении Светится, когда ворота находятся в закрытом положении Светится, когда контакт PH_CL замкнут Светится, когда контакт PED замкнут Светится, когда контакт START замкнут Светится, когда...
Page 8 ПРОГРАММИРОВАНИЕ ПРИВОДА 3.2. НАСТРОЙКА РАБОТЫ ПРИВОДА SLIDING 24 Команда «замедление» подается нажатием кнопки «+» или замыканием клеммы START. 1. В пункте меню «P0» базового программирования (см. раздел 3.1) выберите тип устройства «0» — SLIDING 24. 2. В пункте меню «P1» выберите расположение привода относительно проема ворот. 3.
Page 9 ПРОГРАММИРОВАНИЕ ПРИВОДА ПРИМЕЧАНИЕ. Если при обучении не задавать свои положения замедления (не подавать команду «замедление» при настройке стрелы), то по умолчанию замедление перед полностью открытым положением составит ~ 30 см, а перед пол- ностью закрытым положением — ~ 50 см. Если в процессе автоматического обучения появится необходимость прервать...
Page 10: Программирование Пультов Ду
коротких звуковых сигнала), после чего раздастся длинный звуковой сигнал и программа выйдет в рабочий режим. 4.2. ЗАПИСЬ ПУЛЬТОВ DOORHAN В ПРИЕМНИК Для записи пульта ДУ нажмите и удерживайте кнопку «R». Отпустите ее после того, как на дисплее появятся число за- писанных...
Page 11 чество записанных в приемник пультов, например «01». ПРИМЕЧАНИЕ В режиме удаленного программирования сигнальная лампа мигает. 4.5. МАРКИРОВКА КНОПОК ПУЛЬТОВ ДУ DOORHAN ПРИМЕЧАНИЕ. Программирование пультов необходимо выполнять в радиусе действия приемника электропривода. Номер кнопки можно определить по точкам на корпусе пульта.
Page 12: Electrical Connections
Jumper Photocell connection for closing. Set the jumper in NC po- Photocell connection for opening. Set the jumper in NC po- sition when using PhotoCell (DoorHan) cells. sition when using PhotoCell (DoorHan) cells. WARNING! If no safety devices are connected to Stop, PH_Op, PH_CL terminals then set the jumper between these contacts and the...
Page 13 ELECTRICAL CONNECTIONS 1.2. CONTROL UNIT TERMINALS Terminal Type Colour Connector Device connection № Value AC-IN Connection of power supply, 24 VAC AC-IN Control board White power supply Battery + Connection of autonomous power supply, 24 VDC Battery - Motor+ Motor power Grey Х3 Motor connection...
Page 14 ELECTRICAL CONNECTIONS 1.3. ACCESSORY WIRING Connection of electromagnetic lock St.By Encoder Motor Lock PhPwr PhOp. PhCl. GND Exit_Lamp 24 V 10 А 24 V 10 А Transformer 220 × × 12 V 40 W ~220 V ~220 V 50 Hz 50 Hz Connection of electromechanical lock, max current —...
Page 15 ELECTRICAL CONNECTIONS Connection of signal lamp St.By Encoder Battery Motor Lock PhPwr PhOp. PhCl. GND Exit_Lamp 24 V DC 5 W 24 V DC 5 W Connection of auxiliary lighting An intermediate relay with the following characteristics shall be used for additional lighting connection: ƒ...
Page 16: Operation Logic
OPERATION LOGIC Connection of standby power batteries St.By Encoder Battery Motor Lock PhPwr PhOp. PhCl. GND Exit_Lamp Black BATTERY 24V 2. OPERATION LOGIC 2.1. CONTROL COMMANDS Control commands from connected devices or external radio signals are transmitted to corresponding terminals to which they are connected.
Page 17: Operator Programming
OPERATOR PROGRAMMING Table 2.1. Display condition (continued) Indicator Segment Description Lights up when PH_OP contact is closed Lights up when doors are in opened position Lights up when doors are in closed position Lights up when PH_CL contact is closed Lights up when PED contact is closed Lights up when START contact is closed Lights up when STOP contact is closed...
Page 18 OPERATOR PROGRAMMING 3.2. SLIDING 24 OPERATOR SETTING The «deceleration» command is generated by pressing the «+» button or closing the START terminal. 1. Select the «0» device type (SLIDING 24) in the P0 menu item of basic programming (see section 3.1). 2.
Page 19 OPERATOR PROGRAMMING Table 3.2. Advanced programming Menu item Functional description By default Force: 1 — minimum; 6 — maximum Maximum force at initial moment: Y — function enabled, n — function disabled Preliminary switching on of signal lamp: 0 — 0 s; 1 — 1 s; 2 — 2 s; 3 — 3 s; 4 — 4 s; 5 — 5 s Photocell response for closing: Y –...
Page 20: Remote Control Programming
4.2. RECORD DOORHAN REMOTE CONTROLS TO THE RECEIVER Press and hold the R button to record remote controls. Release it only when the number of recorded panels will appear on the display.
Page 21 REMOTE CONTROL PROGRAMMING NOTE. Perform remote control programming within operating range of the receiver. The number of each button can be deter- mined by the dots on the remote control body. 4.6. PROGRAMMING OF REMOTE CONTROL BUTTONS To change the type of the command sent after button pressing: 1.
Page 22 ДЛЯ ЗАМЕТОК / NOTES...
Page 23 ДЛЯ ЗАМЕТОК / NOTES...
Page 24 We very much appreciate that you have chosen the product manufactured by our company and believe that you will be satisfied with its quality. For information on purchasing, distribution and servicing contact DoorHan central office at: 120 Novaya street bld. 1, Akulovo village,...
Page 25 Программирование привода Программирование пультов ДУ Electrical Connections Operation Logic Operator Programming Remote Control Programming Плата управления PCB-SL 24 PCB-SL 24 Control Board Руководство по программированию Programming Instructions Актуально для версий: Actual versions Плата — v 1.0; ПО — v 1.0 pcb —...
Page 26 For information on purchasing, distribution and servicing contact DoorHan central office at: 120 Novaya street bld. 1, Akulovo village, Odintsovo district, Moscow region, 143002, Russia Phone: +7 495 933-24-00 E-mail: info@doorhan.com...
