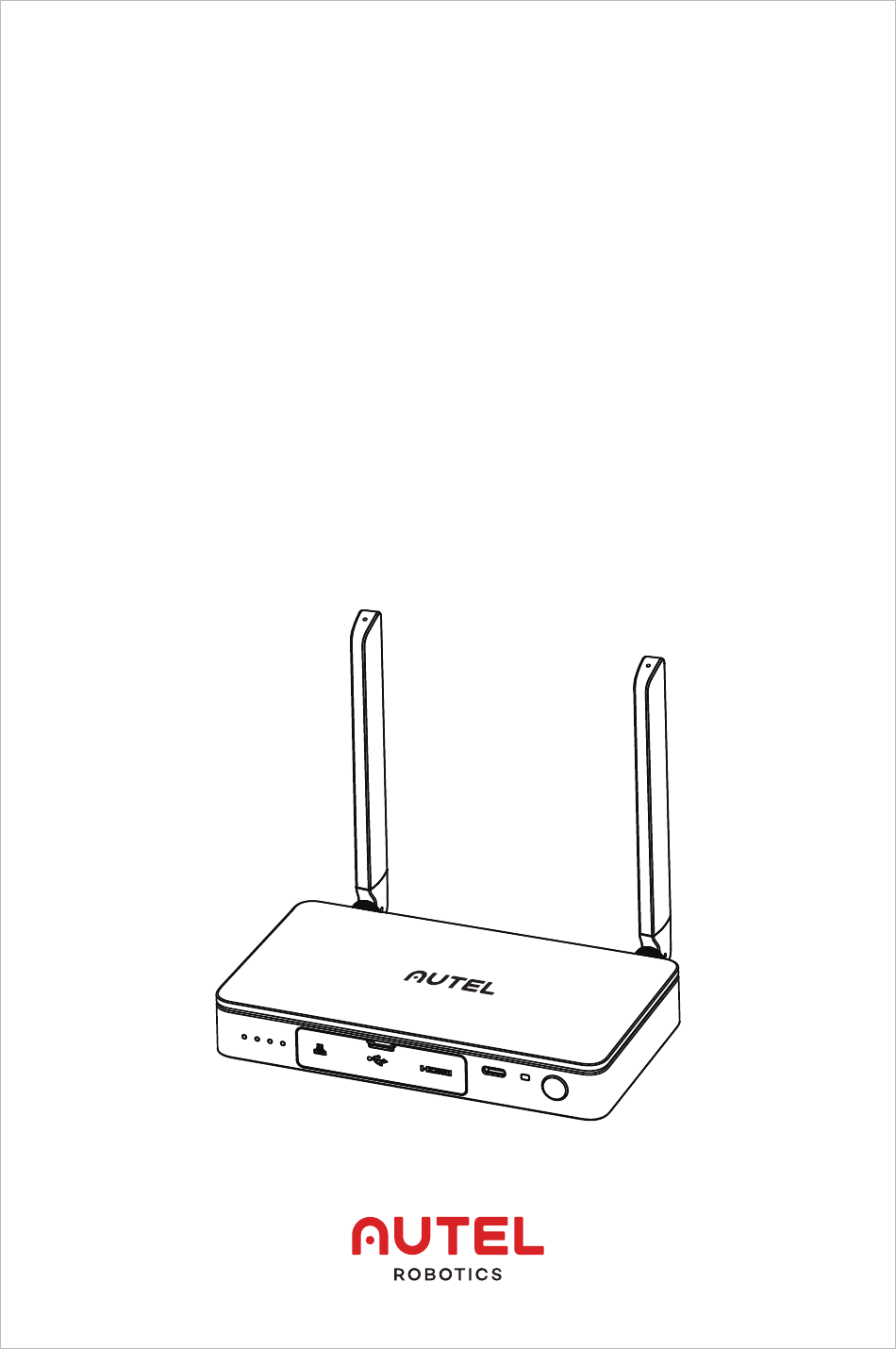

  • Page 1 Live Deck 2 User Guide ユーザーガイド 用户指南 用戶指南 사용자 가이드...
  • Page 3 Contents 1. EN ........2. JP ........6~10 3. CN ........11~14 4. TC ........15~18 5. KR ........19~23...

  • Page 4: Product Info

    Disclaimer Thank you for purchasing the Live Deck 2 (hereinafter referred to as the “Product”). Read this disclaimer carefully before using this Product. By using this Product, you hereby agree to this disclaimer and signify that you have read it fully. Please use the Product in strict accordance with the manual and be sure to pay attention to the Warnings.

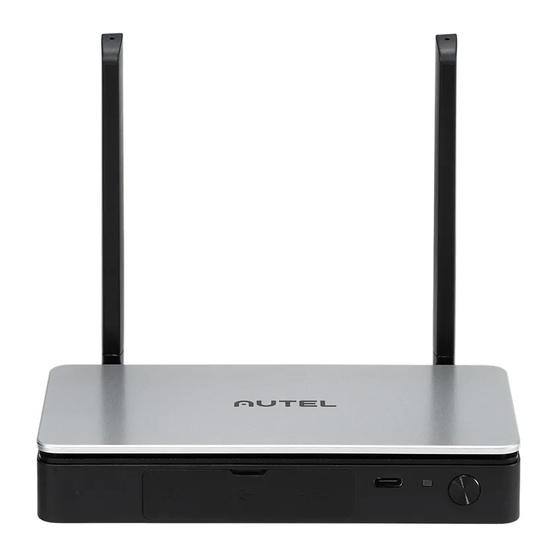

  • Page 5 2. Component Communicate with the aircraft via a Antenna 2.4GHz/5.8GHz/900MHz (adaptive aircraft band) RF signal LED battery 4 LED battery level indicators level indicators Supports 100M Ethernet. Supports real-time video watching, uploading and online live broadcasting Ethernet port on PC APP (need to download corresponding application) Connects to mobile devices, supports real-time USB Type A 1...
  • Page 6 Press and hold the power button for 2s to turn Power button on/off the Live Deck TF card port Upgrade the Live Deck 2 through TF card Supports 4G/5G module USB Type A 2 * This feature will be implemented in a future firmware release.
  • Page 7 HD video and flight control OSD information. Note The Live Deck 2 supports connecting the HDMI, Ethernet port and USB port to Android devices at the same time. When the USB port is connected to an iOS devices, the HDMI and Ethernet port will not...
  • Page 8 5. Product Specifications Weight (battery included) 424.5g Dimensions 152*111*23.2mm (antennas folded) 223.9*152*23.3mm (antennas unfolded) Ingress Protection IP43 RF Receiver Operating 902~928MHz (FCC); Frequency 2.4GHz~2.4835GHz; 5.725 GHz~5.850GHz (Non-Japan); 5.650-5.755GHz (Japan) Transmission Power (EIRP) 900MHz:FCC<=33dBm 2.4GHz:FCC/NCC<=33dBm; CE/MIC/SRRC/KC<=20dBm 5.8GHz/5.7GHz:FCC/SRRC/NCC<=33dBm; KC<=20dBm; CE<=14dBm Max Video Transmission 12km Distance Max Operating Time...
  • Page 9 免責事項 Live Deck 2 （ 以下 「製品」 ） をお買い上げいただき、 ありがとうございます。 本 製品を使用する前に、 この免責事項をよ く お読みく ださい。 本製品を使用する ことにより、 お客様は本免責事項に同意し、 本免責事項をすべて読まれたも のと見なさせていただきます。 製品使用の際は取扱説明書の記載をよく守 り、 必ず注意事項をご確認ください。 （ . 以 下 「 」 ） は 、 本 製 品 の 不 適 切な使用により直接的または間接的に発生した損害や傷害について、 一切...
  • Page 10 2. 構成部品 2.4GHz/5.8GHz/900MHz （ 適応航空機帯域） のRF アンテナ 信号で航空機と通信します。 LEDバ ッ テ リーレベ 4つのLEDでバッテリーレベルを表示します。 ルイ ンジケーター 100M Ethernetに対応します。 PC APPによるリアル タイムビデオ視聴、 アップロード、 オンラインライブ Ethernetポート ブロードキャスティ ングに対応します （対応するアプ リケーシ ョンをダウンロードする必要があります） 。 モバイ ルデバイ スと接続し、 モバイ ルAPP （ iOS、 USB Type A 1 Android）...
  • Page 11 ボタンを短く押すとペアリングが開始されます。 航 ペアリングボタ 空機と正常にペアリングされると、 インジケーター ン/インジケー の点滅頻度が航空機のインジケーターの点滅頻 ター 度と同じになります 電源ボタンを2秒長押しすることで、 Live Deckの電 電源ボタン 源のオン/オフを切り替えられます TFカードを使用してLive Deck 2をアップグレートし TF カードポート ます。 4G/5G モジュールをサポートします。 * この機能は、将来のファームウェアアップデー USB Type A 2 トで実装される予定です。 3. LEDインジケーターの説明 3.1 バッテリーレベルインジケーター バッテリーレベルインジケーター 現在の電力レベル 87.5%~100% 75%~87.5% 62.5%~75% 50%~62.5% 37.5%~50% 25%~37.5%...
  • Page 12 2) USB Type Aを使用する場合: モバイルデバイス (スマートフ ォンやタブレ ッ ト) にデータケーブルを接続します。 アプリを開く と、 HDビデオとフライ トコ ン トロールOSDの情報を表示できます。 3) Ethernetポートを使用する場合: コンピューターにケーブルを接続します。 HDビデオとフライ トコン トロールOSDの情報を表示するには、 RTSPプロトコ ルのネッ トワークビデオス トリーミングに対応したプレーヤーをダウンロード およびインストールしてください。 注意 Live Deck 2は、 USBポートにAndroidデバイスを接続している場合、 HDMIと Ethernetポートにも同時に接続することに対応しています。 USBポートにiOS デバイ スを接続し ている場合、 HDMIとEthernetポー トには映像が表示されません。...
  • Page 13 5. 製品仕様 重量 (バッテリー含む) 424.5g サイズ 152*111*23.2mm （アンテナ折り畳み時） 223.9*152*23.3mm （アンテナ展開時） イングレスプロテクシ ョ ン IP43 RFレシーバー動作周波数 902~928MHz (FCC) 2.4GHz~2.4835GHz 5.650~5.755GHz （ 日本） 5.725GHz~5.850GHz （ 日本以外） 送信出力 (EIRP) 900MHz:FCC<=33dBm 2.4GHz:FCC/NCC<=33dBm; CE/MIC/SRRC/KC<=20dBm 5.8GHz/5.7GHz:FCC/SRRC/NCC<=33dBm; KC<=20dBm; CE<=14dBm 制御および映像伝送の最大距離 12km 最大動作時間 5時間 動作電流/電圧 1.3A/3.85V (スマートフォン非接続時) バッテリー種別 Li-Po バッテリー容量...
  • Page 14 免责声明 谢谢您购买Live Deck 2智能盒子 （以下简称 “产品” ） 。 请在开始使用本产品 前， 仔细阅读下列条款， 确认您已理解并且同意接受下列条款、 条件和安全 操作指引。 请严格遵守本手册中的操作说明和步骤。 如 用 户 不 遵 守 安 全 操 作 说 明 ， 深 圳 市 道 通 智 能 航 空 技 术 股...
  • Page 15 看， 上传和在推流直播 （需要下载相应的应用程序） 。 连接到移动设备， 在移动端APP （iOS和Android） 上 Type-A接口 1 支持实时观看视频。 连接到支持HDMI的显示器， 可输出画质高达1080P HDMI 接口 60fps的视频。 Type-C接口 充电接口。 短按对频按键， 进入对频。 对频成功后， 指示灯闪烁 对频按键/指示灯 频率与飞机上的指示灯闪烁频率相同。 电源按键 长按电源按键2秒开启/关闭Live Deck 2。 TF卡接口 通过TF卡对产品进行升 级。 可扩展4G/5G模块。 Type-A接口 2 * 此功能将在后续的固件更新中实现。 3. LED指示灯说明 3.1 电池电量指示灯...
  • Page 16 电量指示灯 当前电量 87.5%~100% 75%~87.5% 62.5%~75% 50%~62.5% 37.5%~50% 25%~37.5% 12.5%~25% 0%~12.5% 绿灯闪烁 灯灭 绿灯常亮 3.2 电源指示灯 开启： 关机状态下， 长按电源键2秒钟即可开机。 关闭： 开机状态下， 长按电源键2秒钟即可关机。 4. 操作指引 4.1 安装天线 将天线连接到天线端口， 并拧紧。 4.2 连接到显示设备 HDMI， USB Type A和以太网端口均可以输出显示信息。 请选择一个或多 个端口对应连接到您的设备。 1) 使用HDMI： 将HDMI线连接到可支持HDMI或DVI格式的显示器。 视频分 辨率最高可达1080P 60fps。 2) 使用USB Type A：...
  • Page 17 网络视频流的播放器， 以显示高清视频和飞行控制OSD信息。 警告 Live Deck 2可以支持通过HDMI， 以太网端口和USB端口同时连接到Android 设备。 当USB端口连接到iOS设备时， HDMI和以太网端口将不显示任何图像。 5. 技术规格 重量 （含电池） 424.5g 尺寸 152*111*23.2mm （天线折叠） 223.9*152*23.3mm （天线展开） 防护等级 IP43 工作频率 902至928 MHz （ FCC） ; 2.4GHz 至 2.4835GHz; 5.725 GHz 至 5.850 GHz （ 非日本地区） ; 5.650 至 5.755GHz （ 日本）...
  • Page 18 免責聲明 謝謝您購買Live Deck 2智能盒子 （以下簡稱 “產品” ） 。 請在開始使用本產品 前， 仔細閱讀下列條款， 確認您已理解並且同意接受下列條款、 條件和安全 操作指引。 請嚴格遵守本手冊中的操作說明和步驟。 如 用 戶 不 遵 守 安 全 操 作 說 明 ， 深 圳 市 道 通 智 能 航 空 技 術 股...
  • Page 19 看， 上傳和在推流直播 （需要下載相應的應用程式） 。 連接到移動設備， 在移動端APP （iOS和Android） 上 Type-A介面 1 支持即時觀看視頻。 連接到支持HDMI的顯示器， 可輸出畫質高達1080P HDMI 介面 60fps的視頻。 Type-C介面 充電介面。 短按對頻按鍵， 進入對頻。 對頻成功後， 指示燈閃爍 對頻按鍵/指示燈 頻率與飛機上的指示燈閃爍頻率相同。 電源按鍵 長按電源按鍵2秒開啟/關閉Live Deck 2。 TF卡介面 通過TF卡對產品進行升 級。 可擴展4G/5G模組。 Type-A介面 2 * 此功能將在後續的固件更新中實現。 3. LED指示燈說明 3.1 電池電量指示燈...
  • Page 20 電量指示燈 當前電量 87.5%~100% 75%~87.5% 62.5%~75% 50%~62.5% 37.5%~50% 25%~37.5% 12.5%~25% 0%~12.5% 绿灯闪烁 灯灭 绿灯常亮 3.2 電源指示燈 開啟： 關機狀態下， 長按電源鍵2秒鐘即可開機。 關閉： 開機狀態下， 長按電源鍵2秒鐘即可關機。 4. 操作指引 4.1 安裝天線 將天線連接到天線端口， 並擰緊。 4.2 連接到顯示設備 HDMI， USB Type A和以太網端口均可以輸出顯示資訊。 請選擇一個或多 個端口對應連接到您的設備。 1) 使用HDMI： 將HDMI線連接到可支持HDMI或DVI格式的顯示器。 視頻解 析度最高可達1080P 60fps。 2) 使用USB Type A：...
  • Page 21 3) 使用以太網端口： 將網線連接到電腦。 請下載並安裝支持播放RTSP網路 視頻流的播放器， 以顯示高清視頻和飛行控制OSD資訊。 注意 Live Deck 2可以支持通過HDMI， 以太網端口和USB端口同時連接到Android 設備。 當USB端口連接到iOS設備時， HDMI和以太網端口將不顯示任何圖像。 5. 技術規格 重量 （含電池） 424.5g 尺寸 152*111*23.2mm （天線折疊） 223.9*152*23.3mm （天線展開） 防護等級 IP43 工作頻率 902至928 MHz （ FCC） ;2.4GHz 至 2.4835GHz; 5.725 GHz 至 5.850 GHz （ 非日本地區） ;...
  • Page 22 면책 사항 Live Deck 2(이하 본 “제품”이라고 칭함)를 구매해 주셔서 감사합니다. 본 제품을 사용하기 전에 이 면책 사항을 주의 깊게 읽어 주십시오. 본 제품을 사용하시면 귀하는 이 면책 사항에 동의하고 이를 완전히 읽었다는 것을 의미하는 것입니다. 이 설명서를 엄격히 따라 본 제품을 사용하시고 경고...
  • Page 23 2.4GHz/5.8GHz/900MHz(능동 기체 대역) RF 안테나 신호를 통해 기체와 통신합니다. LED 배터리 LED 배터리 잔량 표시등 4개 잔량 표시등 100M 이더넷을 지원합니다. PC 앱에서 실시간 이더넷 포트 동영상 시청, 업로드 및 온라인 라이브 방송을 지원합니다 (해당 애플리케이션을 다운로드해야 함). 모바일 기기에 연결하고 모바일 앱 (iOS 및 USB 타입...
  • Page 24 Live Deck을 켜거나 끄려면 전원 버튼을 2초 전원 버튼 동안 길게 누릅니다. TF 카드 포트 TF를 통해 Li ve Deck 2를 업그레이드합니다. 4G/5G 모듈 지원. USB 타입 A 2 * 이 기능은 향후 펌웨어 업데이트에서 구현될 예정입니다. 3. LED 표시등 설명 3.1 배터리...
  • Page 25 및 비행 제어 OSD 정보를 표시하려면 RTSP 프로토콜 네트워크 동영상 스트리밍을 지원하는 플레이어를 다운로드하여 설치해 주십시오. 참고 Live Deck 2는 HDMI, 이더넷 포트, USB 포트를 Android 장치에 동시에 연결할 수 있는 기능을 지원합니다. USB 포트가 iOS 장치에 연결되어 있을 때는 HDMI 및 이더넷 포트는 영상을 표시하지 않습니다.
  • Page 26 5. 제품 사양 무게(배터리 포함) 424.5g 크기 152*111*23.2mm (안테나 접고) 223.9*152*23.3mm (안테나 펴고) IP 보호 등급 IP43 RF 수신기 작동 주파수 902~928 MHz(FCC); 2.4GHz~2.4835GHz; 5.725 GHz~5.850 GHz(일본 외); 5.650~5.755GHz(일본) 전송 전력(EIRP) 900MHz:FCC<=33dBm 2.4GHz:FCC/NCC<=33dBm; CE/MIC/SRRC/KC<=20dBm 5.8GHz/5.7GHz:FCC/SRRC/NCC<=33dBm; KC<=20dBm; CE<=14dBm 12km 최대 제어 및 동영상 전송 거리 5시간...
