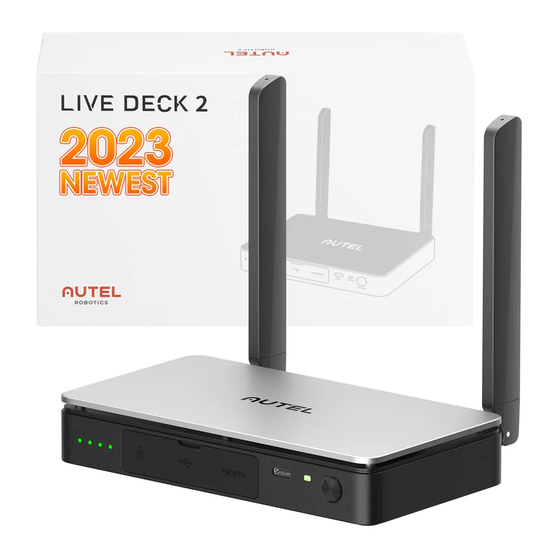

Autel Robotics Live Deck 2 User Manual
Hide thumbs
Also See for Live Deck 2:
- User manual (24 pages) ,
- User manual (12 pages) ,
- User manual (28 pages)
Advertisement
Available languages
Available languages
Quick Links
Advertisement
Related Manuals for Autel Robotics Live Deck 2
Summary of Contents for Autel Robotics Live Deck 2

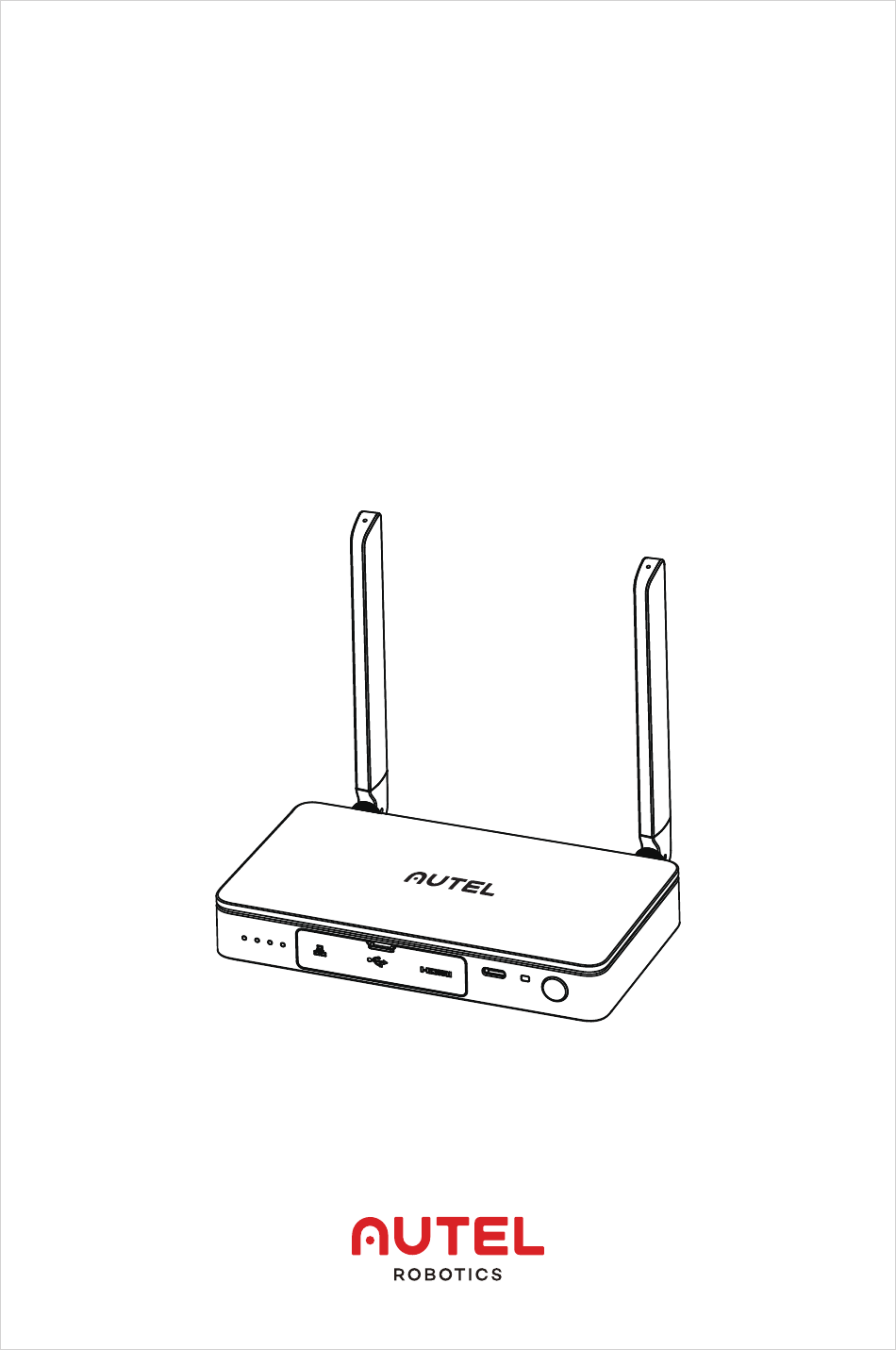

- Page 1 Live Deck 2 Benutzerhandbuch Manuel de l’utilisateur User Guide...
- Page 2 Contents 1. DE ........2. FR ........6~10 3. EN ........11~17...
- Page 3 Haftungsausschluss Vielen Dank, dass Sie sich für das Live Deck 2 (im Folgenden als „Produkt“ bezeichnet) entschieden haben. Lesen Sie diesen Haftungsausschluss sorgfältig durch, bevor Sie das Produkt benutzen. Durch Benutzung dieses Produkts erklären Sie sich mit diesem Haftungsausschluss einverstanden und bestätigen, ihn vollständig gelesen zu haben. Bitte verwenden Sie das Produkt in strikter Übereinstimmung mit dem...
- Page 4 2. Komponente Kommuniziert mit dem Flugzeug über ein 2,4 GHz / 5,8 GHz / 900 MHz (adaptives Antenne Flugzeugband) RF-Signal LED-Batterie- 4 LED-Batteriestandsanzeigen standsanzeigen Unterstützt 100M-Ethernet. Unterstützt Echtzeit-Videowiedergabe, das Hochladen Ethernet-An- und die Online-Live-Übertragung über eine schluss PC-App (entsprechende Anwendung muss heruntergeladen werden) Verbindung mit mobilen Geräten, unterstützt Echtzeit-Videowiedergabe über...
- Page 5 Anzeige mit derselben Frequenz wie die Anzeige des Flugzeugs. Halten Sie die Einschalttaste 2 Sekunden lang gedrückt, um das Live Deck Einschalttaste ein-/auszuschalten. Erweitern Sie das Live Deck 2 mit einer TF-Kartenan - TF-Karte schluss Unterstützt 4G/5G-Modul USB Typ A 2 * Diese Funktion wird in einer zukünftigen...
- Page 6 4. Einrichten des Live Decks 4.1 Anbringen der Antennen Bringen Sie die 2 Antennen am Modul an und ziehen Sie diese fest. 4.2 Anschließen an ein Anzeigegerät HDMI-, USB Typ A- und Ethernet-Anschlüsse sind in der Lage, Anzeigeinformationen auszugeben. Bitte wählen Sie einen oder mehrere Anschlüsse aus, um Ihre Geräte entsprechend anzuschließen.
- Page 7 Hinweis Das Live Deck 2 unterstützt das gleichzeitige Anschließen von Android-Geräten an die HDMI-, Ethernet- und USB-Anschlüsse. Wenn der USB-Anschluss mit einem iOS-Gerät verbunden ist, wird über den HDMI- und Ethernet-Anschluss kein Bild angezeigt. 5. Produktspezifikationen Gewicht (inklusive Batterie) 424.5g 152*111*23.2mm (Antennen gefaltet)
-
Page 8: Informations Sur Le Produit
Avertissement Merci d’avoir acheté le Live Deck 2 (ci-après dénommé le « Produit »). Lisez attentivement cette clause de non-responsabilité avant d’utiliser ce produit. En utilisant ce produit, vous déclarez adhérer à cette clause de non-responsabilité et signifiez que vous l’avez lue intégralement. Veuillez utiliser le produit en stricte conformité avec le manuel et veillez à... - Page 9 2. Élément Elle permet de communiquer avec l’aéronef Antenne via un signal RF 2,4 GHz/5,8 GHz/900 MHz (bande adaptative de l’aéronef) Indicateurs LED de niveau de 4 indicateurs LED de niveau de batterie batterie Prend en charge l’Ethernet 100M. Prend en charge le visionnage vidéo en temps réel, Port Ethernet le téléchargement et la diffusion en direct en ligne sur l’application PC (il est nécessaire...
- Page 10 Une brève pression de ce bouton démarre l’appairage. Après un appairage réussi avec Bouton/indicateur l’aéronef, la fréquence de clignotement d’appairage de l’indicateur est la même que celle de l’indicateur de l’avion Une longue pression du bouton d’alimentation Bouton pendant 2 secondes allume/éteint le Live d’alimentation Deck Permet la mise à...
- Page 11 4. Configuration du Live Deck 4.1 Fixation des antennes Fixez les 2 antennes au module et vissez les antennes. 4.2 Connexion à un dispositif d’affichage Les ports HDMI, USB Type A et Ethernet peuvent produire des informations d’affichage. Veuillez sélectionner un ou plusieurs ports pour connecter vos appareils en conséquence.
- Page 12 Remarque Le Live Deck 2 prend en charge la connexion simultanée des ports HDMI, Ethernet et USB à des appareils Android. Lorsque le port USB est connecté à un appareil iOS, les ports HDMI et Ethernet n’affichent pas d’image. 5. Spécifications du produit 424.5g Poids (batterie incluse) 152*111*23.2mm (plié) Dimensions...
-
Page 13: Product Info
Disclaimer Thank you for purchasing the Live Deck 2 (hereinafter referred to as the “Product”). Read this disclaimer carefully before using this Product. By using this Product, you hereby agree to this disclaimer and signify that you have read it fully. Please use the Product in strict accordance with the manual and be sure to pay attention to the Warnings. - Page 14 2. Component Communicate with the aircraft via a Antenna 2.4GHz/5.8GHz/900MHz (adaptive aircraft band) RF signal LED battery 4 LED battery level indicators level indicators Supports 100M Ethernet. Supports real-time video watching, uploading and online live broadcasting Ethernet port on PC APP (need to download corresponding application) Connects to mobile devices, supports real-time USB Type A 1...
- Page 15 Press and hold the power button for 2s to turn Power button on/off the Live Deck Upgrade the Live Deck 2 through TF card TF card port Supports 4G/5G module USB Type A 2 * This feature will be implemented in a future firmware release.
- Page 16 HD video and flight control OSD information. Note The Live Deck 2 supports connecting the HDMI, Ethernet port and USB port to Android devices at the same time. When the USB port is connected to an iOS devices, the HDMI and Ethernet port will not...
- Page 17 5. Product Specifications Weight (battery included) 424.5g Dimensions 152*111*23.2mm (antennas folded) 223.9*152*23.3mm (antennas unfolded) Ingress Protection IP43 RF Receiver Operating 902~928MHz (FCC); Frequency 2.4GHz~2.4835GHz; 5.725 GHz~5.850GHz (Non-Japan); 5.650-5.755GHz (Japan) 900MHz: FCC<=33dBm 2.4GHz: FCC/NCC<=33dBm; Transmission Power (EIRP) CE/MIC/SRRC/KC<=20dBm 5.8GHz/5.7GHz: FCC/SRRC/NC- C<=33dBm;KC<=20dBm;CE<=14dBm Max Video Transmission 12km Distance...
- Page 18 FCC and ISED Canada Compliance This device complies with part 15 of the FCC Rules and ISED Canada licence-exempt RSS standards. Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.
- Page 19 This equipment should be operated with minimum distance 20cm between the radiator and your body. EU/UK Compliance Autel Robotics Co., Ltd. hereby declares that this wireless device is in compliance with Directive 2014/53/EU and Radio Equipment Regulations 2017.
- Page 20 WWW.AUTELROBOTICS.COM ©2022 AUTEL ROBOTICS CO., LTD. ALL RIGHTS RESERVED...
