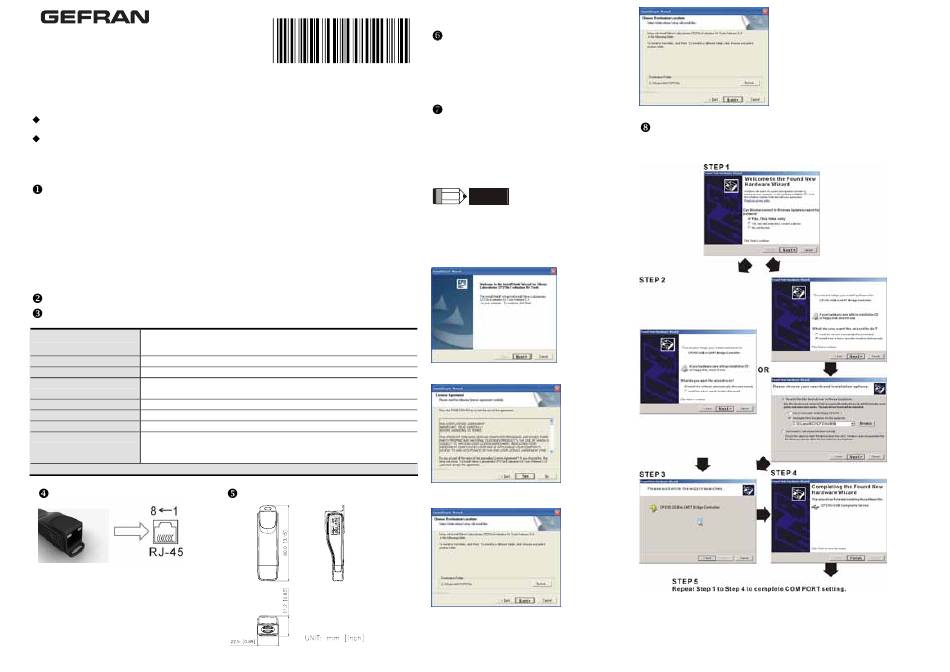

gefran USB-485M Instruction Sheet

USB-485M
Foglio di
istruzioni
Interfaccia di comunicazione USB/RS485
Leggere attentamente il presente foglio di istruzioni prima di installare e mettere in funzione il
dispositivo.
Il contenuto del presente foglio di istruzioni ed il file driver possono subire modifiche senza
preavviso. La versione più aggiornata delle istruzioni e del driver è disponibile presso i nostri
distributori oppure è scaricabile dal sito http://www.gefran.com (percorso: Prodotti/Drive & Motion
Control/Inverter)
Introduzione
USB-485M è un pratico convertitore da RS485 a USB che non richiede
alimentazione esterna o complesse procedure di impostazione. Supporta una
velocità di trasmissione da 75 a 115,2 kbps e la direzione di commutazione
automatica della trasmissione dei dati. Inoltre, è dotato di connettore RJ-45 in RS-
485 per agevolare il cablaggio da parte degli utenti. Le sue ridotte dimensioni, la
pratica tecnologia plug-and-play e il sistema hot swap offrono una connessione più
semplice e comoda.
Modelli compatibili: Tutti i prodotti per controllo industriale RS485
Specifiche
Requisiti di
Non è necessaria una fonte di alimentazione esterna
alimentazione
Consumo energetico 0,4 W
Tensione isolata 3000 Vcc
Velocità di Supporta 75, 150, 300, 600, 1200, 2400, 4800, 9600, 19200,
trasmissione 38400, 57600, 11520 0bps
Connettore RS-485 RJ-45
Connettore USB Tipo A (spinotto)
Compatibilità Pienamente conforme alle specifiche per USB V2.0
Lunghezza max. del
cavo 100m
(Tra il PC e USB-485M)
Supporta la trasmissione RS-485 Half-Duplex
Pin RJ-45
Rev. 0.0 – 17-4-08
1S6D43
Dimensioni
Visualizzazione dei LED
1. LED acceso fisso con luce verde: Il
dispositivo è acceso.
2. LED lampeggiante arancio:
trasmissione dei dati in corso.
Prima di installare il driver
Estrarre il file driver (USB-
485M_Drivers.exe) mediante le seguenti
fasi. Il file driver (USB-485M_Drivers.exe)
è incluso nel CD fornito in dotazione con
USB-485M.
NOTE
NON collegare USB-485M al PC prima
di avere estratto il file driver.
FASE 1
FASE 2
FASE 3
FASE 4
Installazione del driver
Dopo aver collegato USB-485M al PC, procedere
all'installazione del driver attraverso le seguenti fasi.
