Summary of Contents for Carel BMHST4GA00

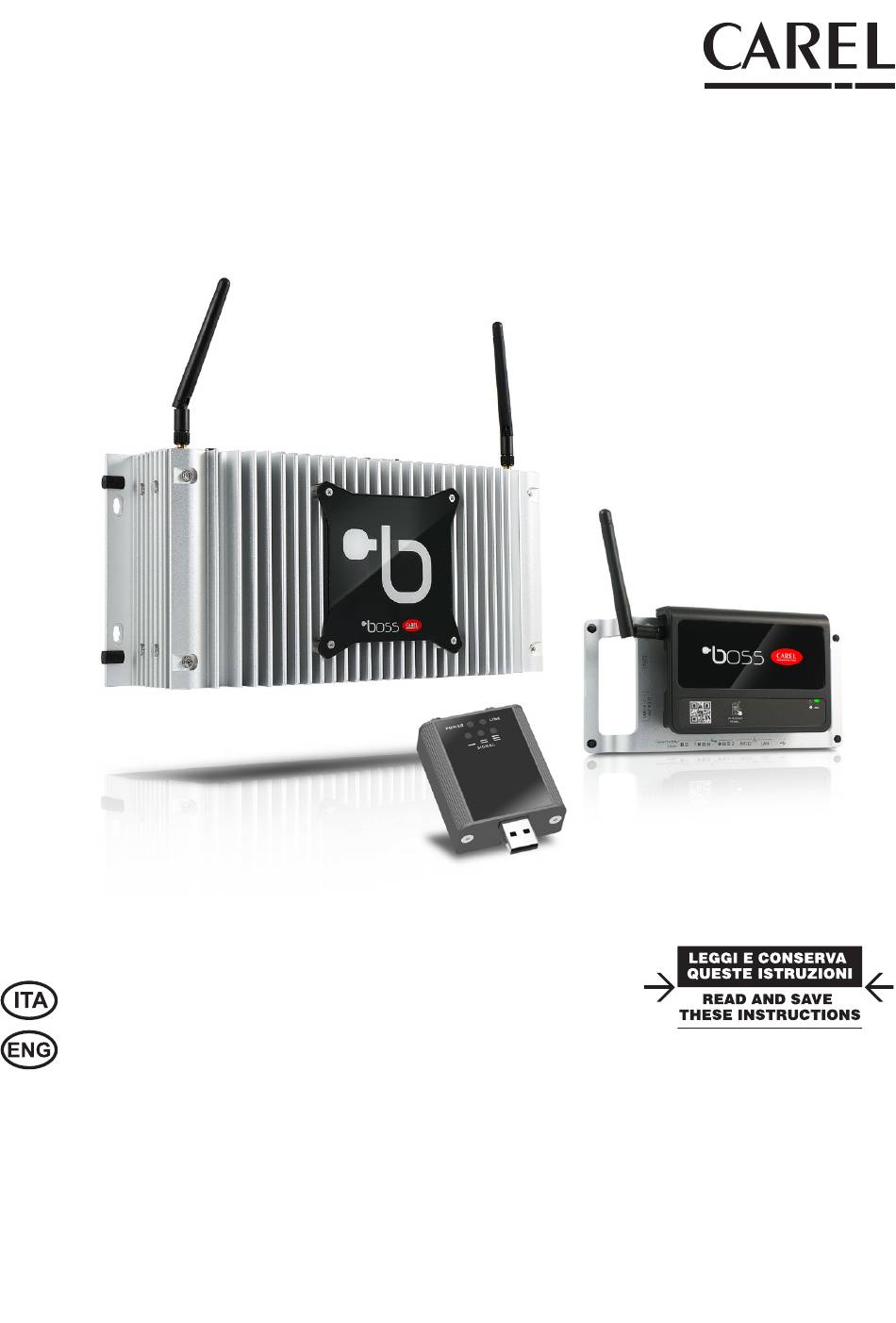

- Page 1 Installazione modem Moden Installation Modem 4G per boss/boss-mini Modem 4G for boss/boss-mini Foglio istruzione Technica leaflet H i g h E f f i c i e n c y S o l u t i o n s...
- Page 3 Indice 1. INSTALLAZIONE MODEM Come collegare il modem e configurarlo ..........................4 2. DISINSTALLAZIONE DEL MODEM Annotazione ......................................... 9 Cosa succede quando il modem è scollegato........................9 3. RISOLUZIONE DEI PROBLEMI +0500190IE - 1.0 - 28.07.2022...
- Page 4 1.1 Come collegare il modem e configurarlo Prerequisiti: Credenziali di administrator per accedere alla System administration KIT Modem code BMHST4GA00 Boss o bossmini con versione software >=1.9.0 SIM sbloccata (disabilitata la richiesta di PIN, se abilitata non sarà possibile inviare sms) Le informazioni per la connessione dati della SIM (fornite dal provider) •...
- Page 5 Aprire il browser e digitare l’indirizzo https://(inserire il nome della macchina):8443/ (ex https://boss- 12aa:8443/) e fare il login con l’utente administrator (attenzione solo l’utente administrator può installare il modem) B Nella System administration selezionare la voce del menù Power D Attenzione: una volta collegato fisicamente il Fare clic su Reboot per riavviare la macchina modem al boss/bossmini non è...
- Page 6 G Selezionare dal menù la voce Network config tab Modem H La pagina mostra le informazioni del modem Completare i campi: User, Password, APN, PIN IMSI:..; IMIEI:..seguendo le istruzioni del fornitore della SIM. Ad esempio APN=your.apn.example. Dopo aver inserito i dati per la connessione K Fare clic sul pulsante Connect per salvare la dati ed eventuale PIN la maschera si presenta configurazione e attivare la connessione dati...
- Page 7 L In alto a destra appare per qualche secondo M A seguito, appare per qualche secondo la la scritta “Connecting.. ” : scritta “Connected!” N Fare clic sulla voce del menù Network config e sulla scheda network Nella riga 4G è presente l’indirizzo ip restituito dal mode, se non mostrato, aggiornare la pagina. O Modem è...
- Page 8 DISINSTALLAZIONE DEL MODEM Accendere il boss o bossmini Rimuovere dalla parte applicazione tutte le configurazione sms. Nel browser digitare url https://(insert machine name):8443/ (esempio https://boss-12aa:8443) e fare il login con l’utente administrator B Dalla System administration selezionare la voce di menù network config scheda modem C Fare clic sul pulsante Disconnect per disabilitare la connessione dati +0500190IE - 1.0 - 28.07.2022...
- Page 9 E Appare per qualche secondo la scritta F Scollegare fisicamente il modem dal boss/ Disconnect: bossmini Riavviare con modem scollegato il boss/ bossmini 2.1 Annotazione ATTENZIONE MOLTO IMPORTANTE: nel caso di riavvio del boss o bossmini senza modem connesso le impostazioni del modem vengono perse, servirà...
- Page 10 RISOLUZIONE DEI PROBLEMI System administration: il modem è collegato al boss/bossmini ma nella pagina Network appare la scritta 4G Down Verificare il funzionamento del modem controllando lo stato dei led (fare riferimento alla quick guide). • Se lo stato dei led indica che il modem sta funzionando in modo corretto allora è necessario riconfigurare il modem dalla System administration: seguire la procedura Installazione modem.
-
Page 11: Table Of Contents
Content 1. INSTALLING THE MODEM How to connect and configure the modem ........................... 4 2. UNINSTALLING THE MODEM Remarks ........................................... 9 What happens when the modem is disconnected?......................9 3. TROUBLESHOOTING +0500190IE - 1.0 - 28.07.2022... -
Page 12: Installing The Modem
1.1 How to connect and configure the modem Prerequisites: Administrator credentials to access system administration Modem kit part number BMHST4GA00 Boss or boss-mini with software version >= 1.9.0 SIM unlocked (PIN request disabled, if enabled SMS messages cannot be sent) Information for SIM data connection (given by the service provider) •... - Page 13 Open the browser and enter the address https://(unit name):8443/ (e.g. https://boss-12aa:8443/) and log in as the administrator (important, only the administrator can install the modem) B Under System administration, select Power from the menu Click Reboot to reboot the unit D Warning: once the modem is physically connected to the boss/boss-mini it, it must not be disconnected, otherwise the...
- Page 14 G From the menu, select Network config - Modem tab H The page shows the modem information Complete the fields: User, Password, APN, IMSI:..; IMIEI:..PIN, following the instructions given by the SIM provider. For example, APN=your.apn. example. After entering the data connection details and K Click Connect to save the configuration and the PIN (if enabled), the screen will be as follows activate the modem data connection.
- Page 15 L At the top right, “Connecting.. ” will be shown M Then “Connected!” will be shown for a few for a few seconds: seconds. N Click the Network config menu item and then the Network tab In the 4G row the IP address returned by the mode is displayed; if it is not shown, refresh the page. O The modem has been configured correctly, the data connection is working and is ready to be used.
-
Page 16: Uninstalling The Modem
UNINSTALLING THE MODEM Switch the boss/boss-mini on Delete the entire SMS configuration from the application. In the browser, enter https://(unit name):8443/ (e.g. https://boss-12aa:8443) and log in as the administrator B From System administration, select Network config and then the Modem tab C Click Disconnect to disable the data connection +0500190IE - 1.0 - 28.07.2022... -
Page 17: Remarks
E “Disconnect:” will be shown for a few seconds F Physically disconnect the modem from the boss/boss-mini Reboot the boss/boss-mini with the modem disconnected 2.2 Remarks VERY IMPORTANT: if the boss or boss-mini is rebooted without a modem connected, the modem settings will be lost and the installation procedure will need to be repeated. -
Page 18: Troubleshooting
TROUBLESHOOTING System administration: the modem is connected to the boss/boss-mini but 4G Down is shown on the Network page Check the operation of the modem with reference to the LEDs (see the quick guide). • If the LEDs indicate that the modem is working correctly, reconfigure the modem under System administration: follow the modem installation procedure. - Page 20 Agenzia / Agency: CAREL INDUSTRIES HQs Via dell’Industria, 11 - 35020 Brugine - Padova (Italy) Tel. (+39) 049.9716611 - Fax (+39) 049.9716600 e-mail: carel@carel.com - www.carel.com...
