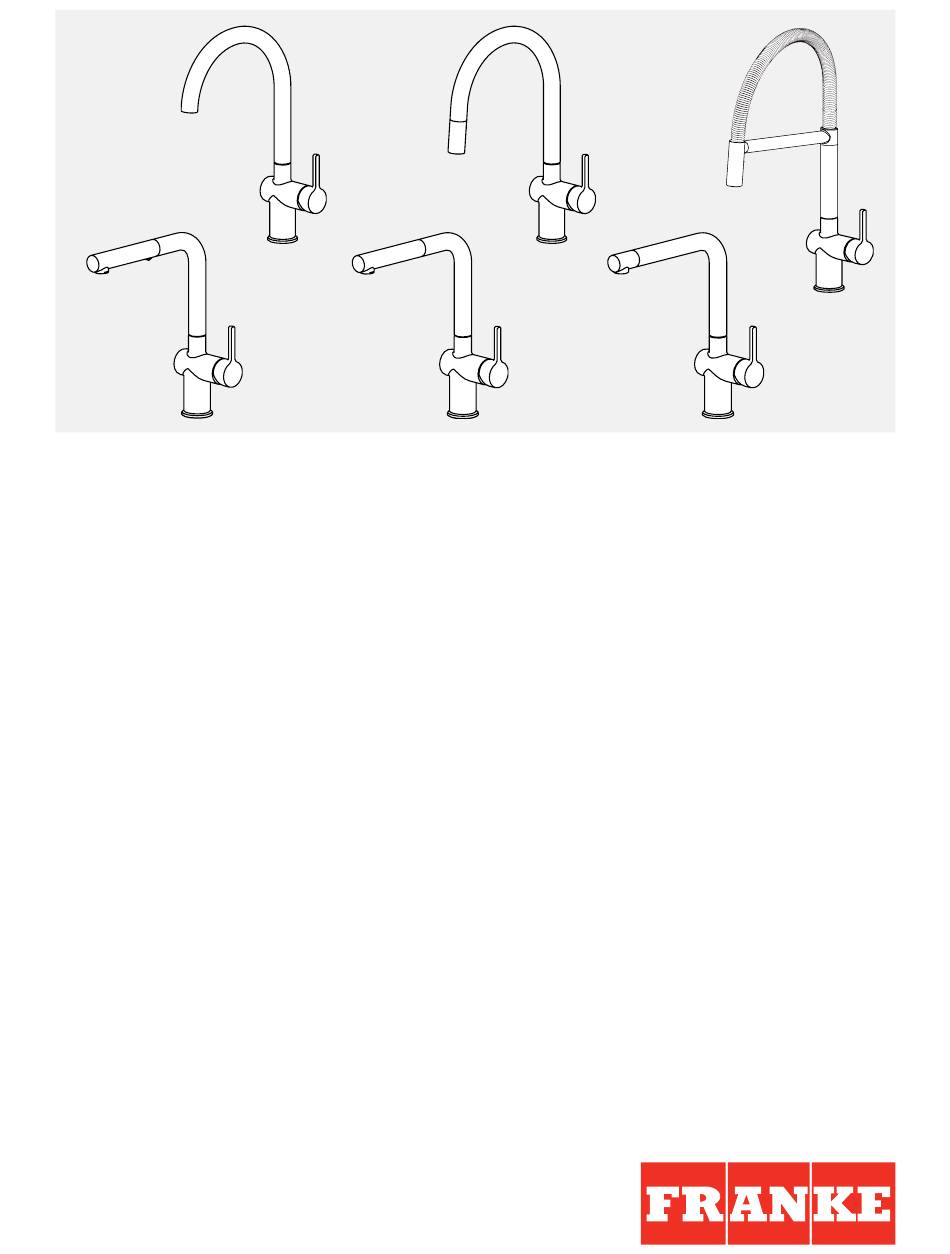

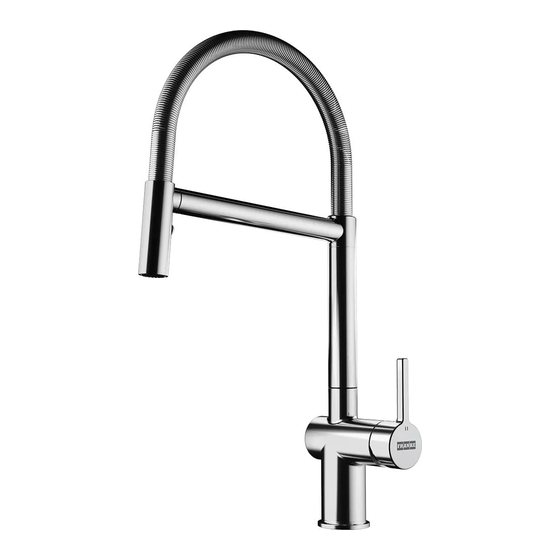

  • Page 1 ACTIVE Installation and service manual Kitchen Faucet Installations- und Serviceanleitung Küchenmischer Manuel d‘installation et d‘entretien Robinet de cuisine Installatie- en onderhoudshandleiding Keukenkraan Manuale per l‘installazione e il servizio di assistenza Rubinetto cucina Manual de instalación y servicio Grio de cocina Manual de instalação e de assistência Misturadora de cozinha Εγκατάσταση...
  • Page 3 Swivel spout L shape 45 max Swivel spout J shape 45 max Semi-pro 2 jets – 3 –...
  • Page 4 Pull - out L shape 2 jets 45 max Pull - down J shape 2 jets Window Swivel spout 45 max – 4 –...
  • Page 5 Window pull-out 2 jets Window Swivel spout LP 45 max Window pull-out 1 jet LP – 5 –...
  • Page 6 Pull - out L shape 1 jet 45 max – 6 –...
  • Page 7 > 53 mm > 53 mm – 7 –...
  • Page 8 A B C F ø 35 mm max 45 mm max – 8 –...
  • Page 9 R max ≥ 50 mm R max ≥ 50 mm – 9 –...
  • Page 10 D E G J ø 35 mm max 45 mm max R max ≥ 50 mm 225 g – 10 –...
  • Page 11 ø 35 mm max 45 mm max R max ≥ 50 mm R max ≥ 50 BOILER – 11 –...
  • Page 12 R max ≥ 50 mm BOILER 225 g – 12 –...
  • Page 13 2 mm 2 mm 2 mm – 13 –...
  • Page 14 – 14 –...
  • Page 15 – 15 –...
  • Page 16 C D E G 25 mm Torque 14 Nm 2,5 mm – 16 –...
  • Page 17 100% www.franke.com – 17 –...

  • Page 18: Periodic Checks

    Periodic checks X Check connection and shower hoses periodically for the following: – Watertightness – Corrosion – Mechanical damage X Use original spare parts only. X Replace damp or dripping hoses. X Replace hoses with rusty or oxidized surfaces. X Replace hoses that show signs of mechanical damage. Replacement o...
  • Page 19 Austausch der Schläuche X Zur Montage der Schläuche am Wasserhahn keine Schlüssel oder andere Werkzeuge verwenden. Nur per Hand montieren. X Vor der Montage: Alle Leitungen gründlich spülen. Betriebsdaten Wert Betriebsdruck (ideal) 3 bar Betriebsdruck (max.)* 5 bar Betriebsdruck (min.)* 1 bar Wassertemperatur (ideal) 60 °C...

  • Page 20: Periodieke Controles

    Periodieke controles X Controleer regelmatig de aansluit- en doucheslangen op het volgende: – Waterdichtheid – Corrosie – Mechanische schade X Gebruik uitsluitend originele onderdelen. X Vervang vochtige of druipende slangen. X Vervang slangen met roestige of geoxideerde oppervlakken. X Vervang slangen die mechanische schade vertonen. Vervanging van de exibele slangen X Gebruik geen sleutel of andere hulpmiddelen om de slangen aan de kraanzijde te monteren.
  • Page 21 X Far scorrere abbondante acqua in tutti i tubi prima dell'installazione. Dati di unzionamento Valore Pressione di funzionamento (ideale) 3 bar Pressione di funzionamento (max)* 5 bar Pressione di funzionamento (min)* 1 bar Temperatura acqua (ideale) 60 °C Temperatura acqua (max) 70 °C * Si consiglia una pressione uniforme.
  • Page 22 Verifcações periódicas X Verique os tubos de ligação e do chuveiro periodicamente quanto ao seguinte: – Estanqueidade à água – Corrosão – Danos mecânicos X Utilize apenas peças sobresselentes originais. X Substitua os tubos que estejam húmidos ou a pingar. X Substitua os tubos com superfícies ferrugentas ou oxidadas.
  • Page 23 X Ρίξτε άφθονο νερό στους σωλήνες πριν την εγκατάσταση. Δεδομένα λειτουργίας Τιμή Πίεση λειτουργίας (ιδανικά) 3 bar 45 PSI 300 kPa Πίεση λειτουργίας (μέγ.)* 5 bar 70 PSI 500 kPa Πίεση λειτουργίας (ελάχ.)* 1 bar 14,5 PSI 100 kPa Θερμοκρασία νερού (ιδανικά) 60 °C 140 °F Θερμοκρασία...

  • Page 24: Regelbundna Kontroller

    Jevnlige kontroller X Kontroller koblinger og dusjslanger jevnlig for følgende: – Vanntetthet – Korrosjon – Mekanisk skade X Bare bruk originale reservedeler. X Skift ut fuktige eller dryppende slanger. X Skift ut slanger med rustne eller oksiderte overater. X Skift ut slanger som viser tegn på mekanisk skade. Utskitning av utstyret X Ikke bruk skiftenøkkel eller andre gjenstander for å...
  • Page 25 X Spola grundligt alla rör före installation. Dritdata Värde Driftstryck (idealiskt) 3 bar 45 PSI 300 kPa Driftstryck (max.)* 5 bar 70 PSI 500 kPa Driftstryck (min.)* 1 bar 14,5 PSI 100 kPa Vattentemperatur (idealisk) 60 °C 140 °F Vattentemperatur (max.) 70 °C 158 °F * Lika tryck rekommenderas.
  • Page 26 Reguliarūs patikrinimai X Periodiškai patikrinkite, ar jungtys ir dušų žarna neturi šių požymių: – Nesandarumas – Korozija – Mechaniniai pažeidimai X Naudokite tik originalias atsargines dalis. X Drėgnas ar vandenį leidžiančias žarnas pakeiskite. X Pakeiskite žarnas, kurių paviršius surūdijęs arba oksidavęsis. X Pakeiskite mechaninių...
  • Page 27 X Pirms uzstādīšanas kārtīgi izskalojiet visas caurules. Tehniskie dati Vērtība Darbības spiediens (ideālais) 3 bar 45 PSI 300 kPa Darbības spiediens (maks.)* 5 bar 70 PSI 500 kPa Darbības spiediens (min.)* 1 bar 14,5 PSI 100 kPa Ūdens temperatūra (ideālā) 60 °C 140 °F Ūdens temperatūra (maks.) 70 °C 158 °F * Ieteicams vienmērīgs spiediens. Perioodilised kontrollid X Kontrollige ühendust ja dušivoolikuid perioodiliselt järgneva osas: –...

  • Page 28: Pravidelné Kontroly

    Pravidelné kontroly X Pravidelně kontrolujte připojovací hadičky a hadičky spršek: – zda jsou vodotěsné – zda nejsou zkorodované – zda nejsou mechanicky poškozené X Používejte pouze originální náhradní díly. X Vyměňte vlhké nebo kapající hadičky. X Vyměňte hadičky s rezavým nebo zoxidovaným povrchem. X Vyměňte hadičky, které...
  • Page 29 X Przed montażem dokładnie przepłukać wszystkie rury. Dane eksploatacyjne Wartość Ciśnienie robocze (optymalne) 3 bary Ciśnienie robocze (maks.)* 5 barów Ciśnienie robocze (min.)* 1 bar Temperatura wody (optymalna) 60 °C Temperatura wody (maks.) 70 °C * Wartości ciśnienia powinny być jednakowe. Pravidelné kontroly X Pravidelne preverte spojovacie a sprchovacie hadice vzhľadom na: –...
  • Page 30 Intervalni pregledi X Povezavo in cevi tuša preverite glede naslednjega: – vodotesnost – korozija – mehanske poškodbe. X Uporabljajte samo originalne rezervne dele. X Zamenjajte vlažne cevi oz. cevi, ki puščajo. X Zamenjajte cevi z zarjavelimi ali oksidiranimi površinami. X Zamenjajte cevi, ki kažejo znake mehanskih poškodb. Zamenjava gibkih cevi X Za namestitev gibkih cevi na armaturo ne uporabljajte ključa ali drugih orodij.
  • Page 31 X Temeljno isprati sva creva pre instalacije. Radni parametri Vrednost Radni pritisak (idealni) 3 bara 45 PSI 300 kPa Radni pritisak (maks.)* 5 bara 70 PSI 500 kPa Radni pritisak (min.)* 1 bar 14,5 PSI 100 kPa Temperatura vode (idealna) 60 °C 140 °F Temperatura vode (maks.)
  • Page 32 Povremene provjere X Povremeno provjerite spoj i crijeva za tuševe s obzirom na sljedeće: – Vodonepropusnost – Korozija – Mehanička oštećenja X Upotrebljavajte samo originalne rezervne dijelove. X Zamijenite crijeva koja su vlažna ili cure. X Zamijenite crijeva s hrđavim ili oksidiranim površinama. X Zamijenite crijeva koja pokazuju znakove mehaničkog oštećenja.
  • Page 33 X Înainte de instalare evacuaţi complet apa din conducte. Date de operare Valoare Presiunea de operare (ideală) 3 bari 45 PSI 300 kPa Presiunea de operare (max.)* 5 bari 70 PSI 500 kPa Presiunea de operare (min.)* 1 bar 14,5 PSI 100 kPa Temperatura apei (ideală) 60 °C...
  • Page 34 Періодичні перевірки X Час від часу слід перевіряти з'єднання та сантехнічні шланги на наявність таких ознак: – порушення герметичності – корозія – механічні пошкодження X Використовуйте лише оригінальні запасні частини. X Замінюйте відсирілі шланги та шланги, що протікають. X Замінюйте шланги з іржавими поверхнями та поверхнями, що окислилися. X Замінюйте...

  • Page 35: Periyodik Kontroller

    X Перед установкой крана необходимо тщательно промыть все трубы. Технико-эксплуатационные Значение данные Рабочее давление (идеальное) 3 бар 45 фунтов/кв. дюйм 300 кПа Рабочее давление (макс.)* 5 бар 70 фунтов/кв. дюйм 500 кПа Рабочее давление (мин.)* 1 бар 14,5 фунта/кв. дюйм 100 кПа Температура воды (идеальная) 60° C 140° F Температура воды (макс.) 70° C 158° F * Рекомендовано...
  • Page 36 定期检查 定期检查连接和淋浴软管的以下方面 – 不透水性 – 腐蚀程度 – 机械损伤 仅使用原厂备件。 更换潮湿或滴水的软管。 更换表面生锈或氧化的软管。 更换有机械损伤迹象的软管。 软管更换 X 不要使用扳手或者其他工具将软管安装到水龙头一侧。 仅可手工安装。 在安装前彻底冲洗所有管道。 操作数据 值 3 bar 45 PSI 300 kPa 操作压力 理想值 5 bar 70 PSI 500 kPa 操作压力 最大值 * 1 bar 14.5 PSI 100 kPa 操作压力...
  • Page 37 ‫دورية‬ ‫فحوصا‬ :‫ية‬‫تا‬ ‫مور‬   ً ‫ بح ث‬‫دور‬ ‫بش‬ ‫ ووصلت‬‫ستحما‬ ‫ حوض‬‫طي‬ – ‫ربط‬ ‫إحكا‬ – ‫تآك‬ – ‫ميكانيك‬ ‫ت‬ .‫قط‬ ‫ية‬‫ص‬ ‫غيار‬ ‫ط‬ ‫خد‬ .‫مشققة‬ ‫فة أو‬‫تا‬ ‫طي‬‫خر‬ ‫ستبد‬ .‫مؤكسد‬‫سط حا‬ ‫صدئة أو‬ ‫طي‬‫خر‬ .‫ميكانيك‬ ‫ت‬ ‫يها علتا‬‫ يظهر ع‬‫ت‬ ‫طي‬‫خر‬ ‫د‬ ‫مرنة‬...
  • Page 38 Swivel spout L shape Swivel spout J shape – 38 –...
  • Page 39 Semi-pro 2 jets Pull-out L shape 2 jets – 39 –...
  • Page 40 Pull - down J shape 2 jets Window Swivel spout – 40 –...
  • Page 41 Window pull-out 2 jets Window Swivel spout LP – 41 –...
  • Page 42 Window pull-out 1 jet LP Pull - out L shape 1 jet – 42 –...
  • Page 43 – 43 –...
  • Page 44 Phone +358 15 341 11 Melbourne 3175 Thailand Poland Phone +61 3 9700 9100 France Franke (Thailand) Co., Ltd. Franke Polska Sp. z o.o. Franke France S.A.S. Belgium Bangkok 10110 05-090 Raszyn 60230 Chambly Franke N.V. Phone +66 2 013 7900...
