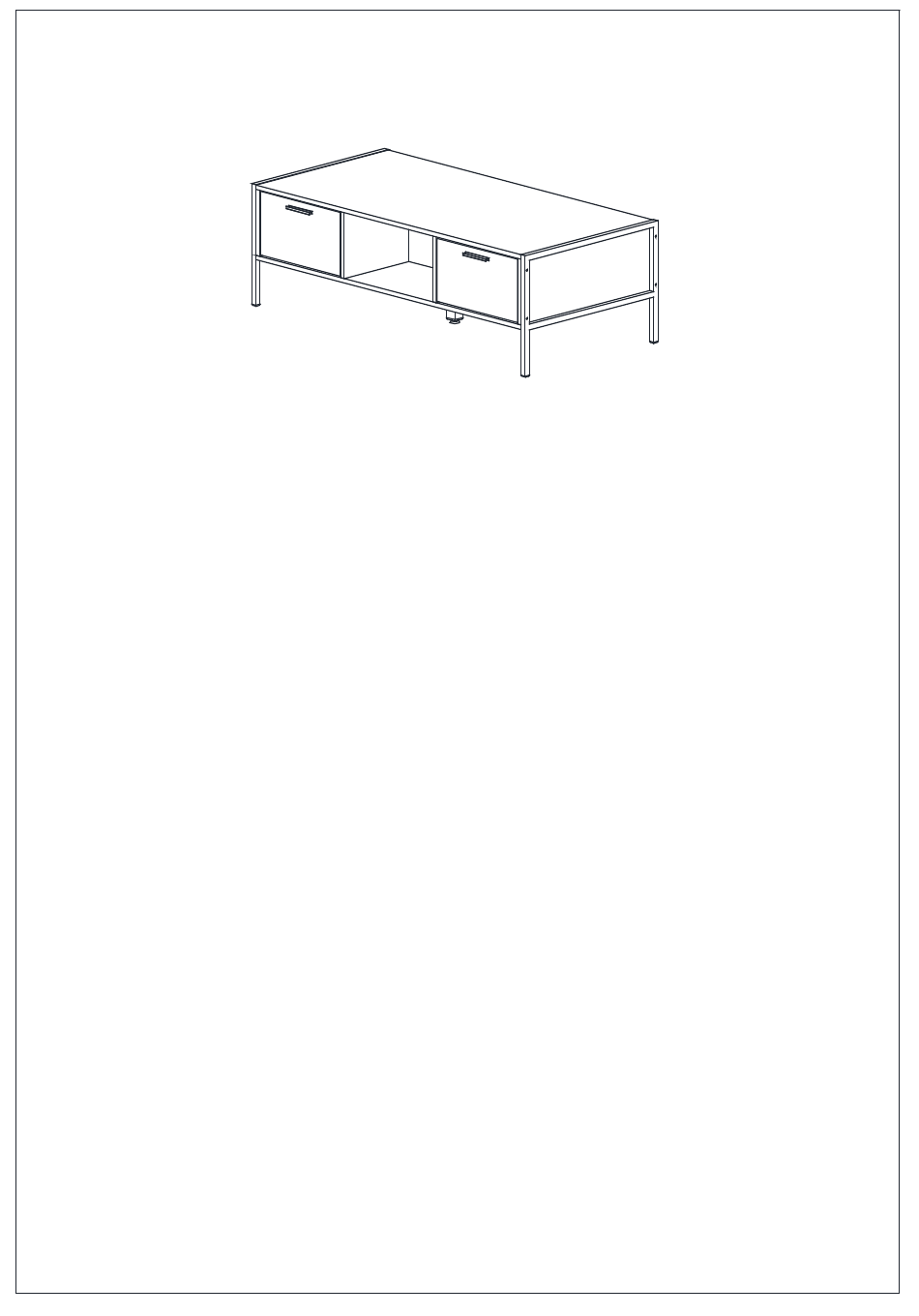

HOXTON COFFEE TABLE WITH DRAWERS
PLEASE READ BEFORE YOU CONTINUE FURTHER
WARNING AND INSTRUCTIONS
PLEASE KEEP THE ORIGINAL PACKAGING UNTIL THE ITEM IS FULLY ASSEMBLED AND IN
PLACE. IN THE UNLIKELY EVENT THAT YOU NEED TO RETURN YOUR PRODUCT, IT MUST BE
RETURNED IN ITS ORIGINAL PACKAGING TO AVOID FURTHER DAMAGE. FAILURE TO COMPLY
TO THESE PROCEDURES, NO RETURN'S WILL BE ACCEPTED.
IMPORTANT: RETAIN THESE INSTRUCTIONS FOR FUTURE REFERENCE.
DUE TO THE SIZE OF THIS PRODUCT WE RECOMMEND THAT IT IS ASSEMBLED IN THE ROOM INTENDED
FOR USE.
WHEN YOU ARE READY TO START, MAKE SURE THAT YOU HAVE THE RIGHT TOOLS, PLENTY OF SPACE
AND A CLEAN, DRY AREA FOR ASSEMBLY.
UNWRAP ALL PACKAGING MATERIALS AND PLACE THE COMPONENTS ON TOP OF THE CARTON BOX OR
ON A CLEAN FLOOR TO PREVENT IT FROM SCRATCHING.
CHECK THE PACK AND MAKE SURE YOU HAVE ALL THE PARTS LISTED.
ENSURE THAT THIS PRODUCT IS FULLY ASSEMBLED AS ILLUSTRATED BEFORE USE.
TOOLS NOT INCLUDED.
CHECK ALL SCREWS OR BOLTS ARE TIGHTENED AND INSPECT REGULARLY.
THIS PRODUCT SHOULD ONLY BE USED ON FIRM LEVEL GROUND.
KEEP SMALL PART OUT OF REACH OF CHILDREN.
MAKE SURE THE LEGS REMAIN IN CONTACT WITH THE GROUND.
DO NOT USE POWER TOOLS TO CONSTRUCT THIS PRODUCT.
DO NOT TIGHTENED SCREWS UNTIL FULLY ASSEMBLED.
DO NOT OVER TIGHTENED SCREWS OR BOLTS.
DO NOT USE THIS PRODUCT IF PARTS ARE MISSING, DAMAGE OR WORN.
DO NOT SIT AND STAND ON THE PRODUCT.
TO CLEAN WIPE WITH A SPONGE AND WARM SOAPY WATER. DO NOT USE SOLVENT BASED CLEANERS
OR DETERGENTS AS THEY CAN BLEACH OR DAMAGE THE PRODUCT.
NEVER USE SCOURERS, ABRASIVES OR CHEMICAL CLEANERS.
ASSEMBLY INSTRUCTIONS
IMPORTANT
PAGE 1
