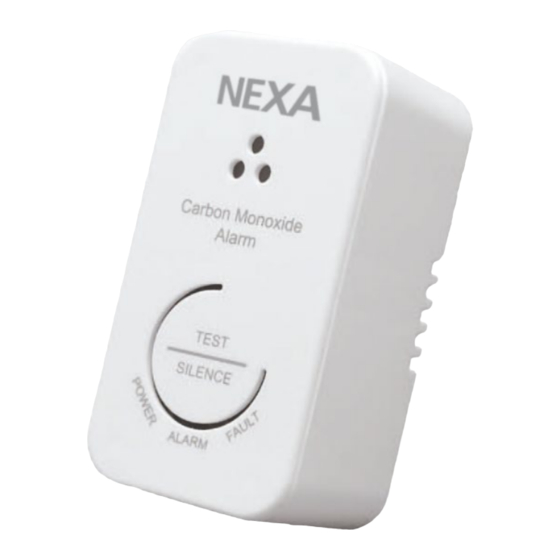

Nexa CMA-968/10Y Instructions

CMA-968/10Y
CO-VARNARE
TEKNISK DATA
CMA-968/10Y
Strömkälla 3V CR-17335 (litium, inbyggt)
Batteritid 10 år
Drifttemperatur -10°C till +40°C
Luftfuktighet 10 till 90% RH
Larmsignal 85 dB(a) @ 1m
Standard EN 50291-1:2010+A1:2012
Mått (B x D x L) 40 x 30 x 75 mm
CMA-968/10Y är en liten och nätt varnare som detekterar
kolmonoxid (CO) och ger en tidig varning om koncentrationen
i inomhusmiljön överstiger farliga nivåer.
Kolmonoxid är en osynlig och luktfri giftig gas som uppstår
vid ofullständig förbränning av bland annat kol, gas, olja,
bensin och trä.
Typiska riskkällor kan vara kakelugnar, gasspisar, grillar,
kaminer och olika typer av gasvärmare.
PLACERING
Helst bör en CO-varnare installeras i varje rum som
innehåller en potentiell källa till kolmonoxid för att kunna få en
tidig varning för hög halt av kolmonoxid.
NEXA AB, DATAVÄGEN 37B, 436 32 ASKIM, SWEDEN
info@nexa.se | www.nexa.se
SVENSKA
Kolmonoxid har samma densitet som varm luft och
varnaren kan därför monteras på olika ställen.
Om varnaren monteras på vägg bör den placeras över
dörr/fönster höjd men minst 150 mm från taket.
Vid takmontering bör den placeras minst 300 mm från
vägg.
Varnaren bör placeras mellan 1 m och 3 m från
potentiell källa. Om det finns en skiljevägg i ett rum, bör
varnaren placeras på samma sida som den potentiella
källan.
I rum med sluttande tak skall varnaren placeras i den
högsta delen av rummet.
Undvik att placera varnaren
•
i dammiga och fuktiga miljöer
•
där luftcirkulationen runt varnaren kan blockeras
•
i direkt anslutning till dörrar och fönster
•
direkt ovanför diskbänk, spis och ugn
•
i direkt närhet av luftkonditionering / luftvärmepump
INSTALLATION
CMA-968/10Y kan användas fristående, placerad på
bord eller skåp, eller monteras fast på vägg eller i tak
med medföljande skruv och plugg.
CO-varnaren aktiveras när den monteras på vägg eller
tak, vid fristående användning aktiveras den manuellt
med den medföljande monteringsskruven som då förs
uppåt i fästhålet.
DRIFT
CO-varnaren utför regelbundet självtest för att
säkerställa funktion. LED-indikeringar visar aktuell
status för enheten, se tabell.
TEST/PAUS KNAPP
När larmet ljuder kan det pausas tillfälligt under 10
timmar genom att trycka ned TEST/PAUS-knappen
under 2 sekunder.
Om CO halten överstiger 30 PPM går det ej att pausa
larmet, se åtgärder vid larm.
TESTA
CO-varnaren bör testas regelbundet, minst en gång i
månaden för att säkerställa funktionen.
Tryck och håll inne TEST/PAUS-knappen i 3 sekunder.
Röd LED skall då blinka och larmet ljuda kort 4 ggr,
testläget avslutas därefter automatiskt.
AVAKTIVERING
När CO-varnaren har uppnått maximal livslängd (10 år)
eller om internt fel har uppstått skall den avaktiveras.
1. Bryt loss den lilla plastfliken på baksidan av CO-
varnaren med en liten skruvmejsel.
2. Sätt plastfliken i det rektangulära spåret och tryck det
därefter nedåt för att avaktivera enheten.
3. CO-varnaren skall därefter lämnas till återvinning av
elektronikskrot enligt WEEE direktivet.
ÅTGÄRDER VID LARM
1. Utrym omedelbart rummet som larmet avser, öppna
fönster/dörrar och vädra om möjligt.
2. Stäng om möjligt av misstänkta källor som kan vara
upphov till larmet.
3. Ring räddningstjänst
RESPONSTIDER
CO NIVÅ RESPONSTID
50 ppm 60-90 minuter
100 ppm 10-40 minuter
300 ppm < 3 minuter
INDIKERINGAR
LED STATUS INDIKERING
Grön Enheten är ok och i drift LED blinkar var 48e sekund
Röd Hög CO halt LED blinkar och larmet ljuder 4 ggr var 5e sekund
Låg batterispänning LED blinkar och larmet ljuder kort en gång i minuten
Gul Internt fel LED blinkar och larmet ljuder kort 2 ggr en gång i minuten
Enheten behöver bytas ut LED blinkar och larmet ljuder 3 ggr var 48e sekund
TEST/PAUS-knapp
Grön LED
Röd LED Gul LED
