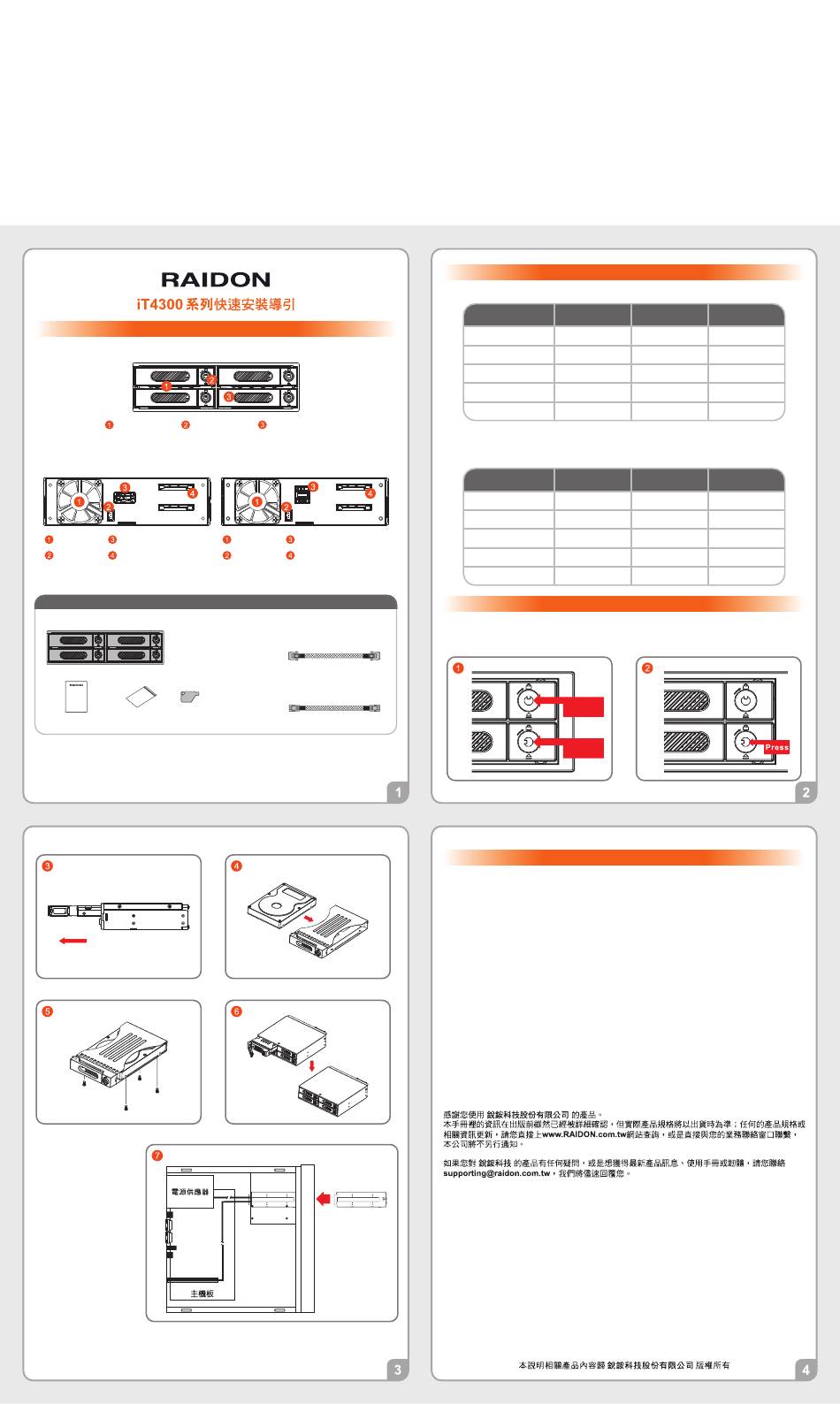

Raidon iT4300 Series Quick Installation Manual

料號:13-010042-01
品名:iT4300 快速安裝導引
版本:V1.1
材質:銅版紙150磅-十字摺-中文朝外
尺寸:210 x 297mm(A4)
產品示意圖與配件表
硬碟托盤手把
iT4300-U5
Power 1
SAS 6G
Power 2
FAN
風扇 SAS 連接埠
風扇連接埠 SATA 15Pin 電源輸入埠
打開包裝外盒後，包裝內容應包含下列組件 :
iT4300 系列主體 x1
快速安裝導引 x1 零件包 x3 鑰匙
請先確認相關配件與產品本身是否有受損或是缺少配件，若有任何疑問，請與您的經銷商或業務人員
聯絡。
V1.1 (Jul. 2016)
3. 抽出硬碟托盤組。
5. 鎖上附件包內的螺絲。
7. 將主體安裝於電腦機殼
上的CD-ROM位置，請
使用配件零件包的螺絲
固定，並連接產品所附
的連接線。
連接線
SAS卡
8. 硬體安裝完成。一旦開啟電腦，您的作業系統會自動辨識所裝置好的硬碟。如果您的硬碟是
必須被格式化的，請依照電腦的作業系統進行硬碟格式化步驟。當完成硬碟格式化後，硬碟
便可以進行資料讀寫。
前視圖
硬碟讀寫燈
硬碟卡榫按鍵
背視圖
iT4300-U6
Power 1
SAS 12G
Power 2
FAN
風扇 SAS 連接埠
風扇連接埠 SATA 15Pin 電源輸入埠
產品配件表
Mini SAS 6G 內對內連接線
(for iT4300-U5) x1
Mini SAS 12G 內對內連接線
(for iT4300-U6) x1
x2
4. 將 2.5 吋硬碟安裝在硬碟托盤上。
6. 將硬碟托盤安裝回 iT4300 系列產品。
iT4300 iT4300
SAS
燈號說明
當使用SAS硬碟時
藍色LED
硬碟閒置 恆亮
資料存取 恆亮
無硬碟 ─ ─
風扇故障 ─ ─
溫度過高( ≧ 50°C)
─ ─
註：依據使用的SAS擴充卡會有不同的燈號狀態。
當使用SATA硬碟時
藍色LED
硬碟閒置 恆亮
資料存取 恆亮
無硬碟 ─ ─
風扇故障 ─ ─
溫度過高( ≧ 50°C) ─ ─
請參照下列步驟，完成iT4300系列的硬體安裝 :
1. 解開硬碟托盤鎖。
Lock
Unlock
產品使用注意事項
1. 若想得到較佳的使用效能與選購硬碟的便利性，建議使用規格及廠牌相同的2.5吋硬碟。
2. 請確保使用的硬碟是不含壞軌的，以避免當其中一顆硬碟發生故障時，可能導致系統當機或所有資
料遺失。
3. iT4300 系列允許裝載使用 SAS 或 SATA 硬碟下，還是建議您先確認您所使用的 mini-SAS 擴充卡
是否有向下兼容 SATA 硬碟； 另外，其系統處理效能表現將依 mini-SAS 或 SATA 硬碟而異。
4. 當您需要關閉或移除 iT4300 系列時，務必透過您所操作的作業系統中執行硬碟安全移除後，方可
進行電源關閉的動作。
5. 當系統運作時，請勿任意移除任何一顆硬碟，以免導致資料遺失。
6. 強烈建議除了使用 iT4300 系列的資料儲存功能外，請針對重要資料備份到另一 個儲存裝置上或遠
端備份，雙重備份您重要的資料。若您儲存在 iT4300 系列的資料損毀或遺失，RADION 將不負任
何的責任。
黃色LED 蜂鳴器
恆亮/熄滅 ─ ─
(註)
閃爍 ─ ─
─ ─ ─ ─
─ ─ 鳴叫
─ ─ 鳴叫
黃色LED 蜂鳴器
熄滅 ─ ─
閃爍 ─ ─
─ ─ ─ ─
─ ─ 鳴叫
─ ─ 鳴叫
硬體安裝
2. 按下硬碟卡榫按鍵。
