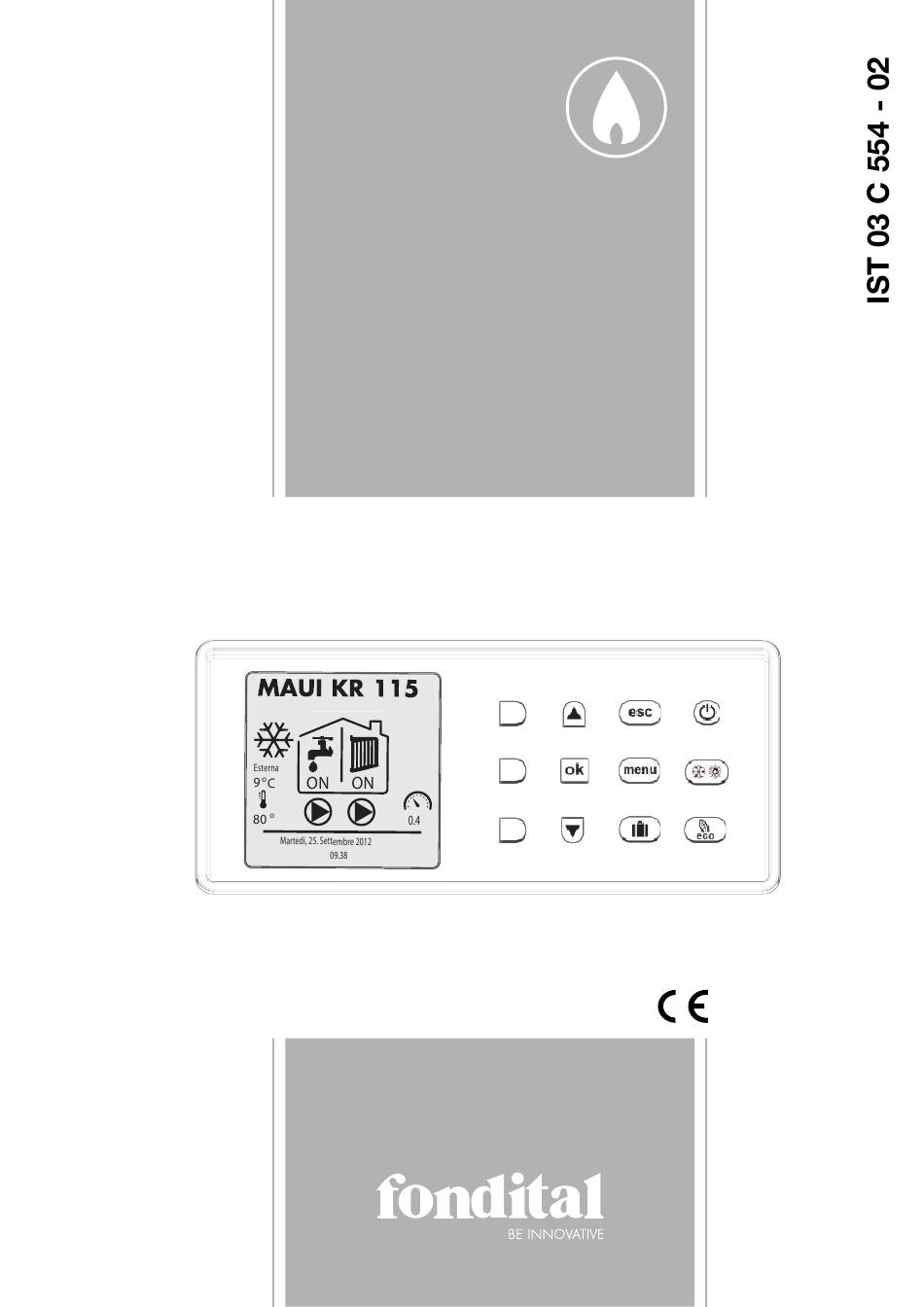

- Page 1 Programmazione cascata Cascade programming InstallazIone, uso e manutenzIone InstallatIon, use and maIntenance IT-EN...
-
Page 2: Descrizione Generale
descrizione generale La logica di funzionamento che permette l’utilizzo di più generatori (fino ad un massimo di 6) collegati tra di loro in sequenza è integrata nell’elettronica di comando e controllo presente a bordo di ciascun generatore. Sarà quindi sufficiente collegare tra loro, tramite opportuno cavo BUS, i vari generatori presenti nella sequenza di cascata e configurarli opportunamente. - Page 3 collegaMenTo in serie dei generaTori PresenTi nella seqUenza di cascaTa Il collegamento (BUS) che permette la comunicazione tra la caldaia principale (MASTER) e le caldaie subordinate (SLAVE), presenti nella sequenza di cascata, va effettuato seguendo il principio di seguito illustrato. Il cavo da utilizzare deve essere a 4 poli (Tx, Rx, GND e 5V).
- Page 4 AVVERTENZE • Prima di effettuare qualsiasi tipo di collegamento elettrico verificare di aver tolto l’alimentazione elettrica ai generatori e di aver posizionato l’interruttore generale dell’impianto su “OFF“ spento. • È OBBLIGATORIO per le connessioni BUS in bassa tensione, utilizzare percorsi diversi da quelli dei cavi a tensione di rete e far si che la loro lunghezza sia la minima possibile.
- Page 5 PrograMMazione Una volta effettuati i collegamenti BUS tra i vari generatori presenti nella sequenza di cascata è necessario effettuarne la configurazione modificando gli opportuni parametri. LA CONFIGURAZIONE VA EFFETTUATA SOLO SUL GENERATORE MASTER. ACCESSO AL MENù TECNICO dAL GENERATORE MASTER L’accesso al menù...
- Page 6 Di seguito sono riportati i paramatri del livello“6. CASCATA”ed il loro significato. MENù Valore di Sottomenù Sottomenù Righe Campo Tasti Tasti Tasti Tasti TECNICO fabbrica 1.Impostazioni 1.Ritardo moduli ---> ---> 6.CASCATA 0÷255 s cascata cascata 2.Potenza minima ---> ---> 0÷100% modul.
- Page 7 Approfondimenti sulle combinazioni possibili dei parametri ai livelli 6.1.4 CALdAIE SANITARIO e 6.1.7 CALdAIA dI pOTENZA dIVERSA Per i parametri “6.1.4 Caldaie sanitario” e “6.1.7 Caldaia di potenza diversa” esistono tre possibili combinazioni. Ognuna di queste permette logiche di funzionamento diverse dei generatori presenti nella sequenza di cascata. La logica “base”...
- Page 8 Esempio 2 Tutti e 4 i generatori di ugual potenza e dedicati a soddisfare le richieste in riscaldamento. SOLO i primi due generatori sono dedicati a soddisfare anche le richieste in sanitario. Pn = 600kW, P min = 100kW Sonda o Termostato Bollitore Pompa Cascata Sonda Cascata Bollitore...
- Page 9 Esempio 3 2 generatori di ugual potenza dedicati a soddisfare le richieste in riscaldamento e 2 dedicati a soddisfare anche le richieste in sanitario. RISCALDAMENTO: Pn = 600kW, P min = 100kW RISCALDAMENTO+SANITARIO: Pn ≠ 600kW, P min ≠ 100kW (qualsiasi potenza diversa da 600 / 100 kW) Sonda o Termostato Bollitore Pompa Cascata Sonda Cascata...
-
Page 10: General Description
general descriPTion The operating logic allowing use of multiple generators (up to 6) connected in sequence is integrated in the command and control electronics on each generator. Therefore, it will be sufficient to connect, with the dedicated BUS cable, the generators in the cascade sequence and configure them correctly. - Page 11 series-connecTion of The generaTors in The cascade seqUence The (BUS) connection allowing communication between the main (MASTER) boiler and the subordinated boilers (SLAVES) included in the cascade sequence, must be carried out according to the following procedure. Use a 4-pole cable (Tx, Rx, GND and 5V).
- Page 12 WARNINGS • Before carrying out any electrical connections, make sure that the generators have been disconnected from the power supply and that the system main switch has been positioned to "OFF". • All low-voltage BUS connections MUST use different routes from those of the mains voltage cables. Also make sure that they are as short as possible.
- Page 13 PrograMMing Once BUS connections between the generators of the cascade sequence have been made, they must be configured by modifying the necessary parameters. ThE CONFIGURATION MUST BE CARRIEd OUT ON ThE MASTER GENERATOR ONLY. ACCESS TO ENGINEER MENU FROM MASTER GENERATOR To access the engineer menu, enter the PASSWORD "231".
- Page 14 Below are the parameters for level "6. CASCAde”and their meaning. ENGINEER Factory Sub-menu Sub-menu Lines Range Keys Keys Keys Keys MENU value 1.Cascade module ---> ---> 6.CASCAde 1.Cascade settings 0÷255 s delay 2.Modul. minimum ---> ---> 0÷100% heat output 3. Individual burner --->...
- Page 15 Further information on possible parameter combinations for each level 6.1.4 dhW BOILERS and 6.1.7 BOILER WITh dIFFERENT hEAT OUTpUT There are three possible combinations for parameters "6.1.4 DHW boilers" and "6.1.7 Boiler with different heat output". Each combination allows different operating logics for the generators in the cascade sequence. The "basic"...
- Page 16 Example no. 2 All 4 generators having the same heat output and allocated to CH requests. The first two generators ONLY are allocated to DHW requests as well. Pn = 600kW, P min = 100kW Probe or Water Heater Thermostat Cascade Pump Water heater pump Water...
- Page 17 Example no. 3 2 generators having the same heat output and allocated to CH requests, and 2 allocated to those and DHW requests as well. CH: Pn = 600kW, P min = 100kW CH+DHW: Pn ≠ 600kW, P min ≠ 100kW (any heat output different from 600 / 100 kW) Probe or Water Heater Thermostat Cascade Pump Water heater pump...
- Page 18 - 18...
- Page 19 - 19...
- Page 20 The manufacturer reserves the right to modify his/her products as deemed necessary, without altering the basic characteristics of the products themselves. Uff. Pubblicità Fondital IST 03 C 554 - 02 Settembre 2014 (09/2014)
