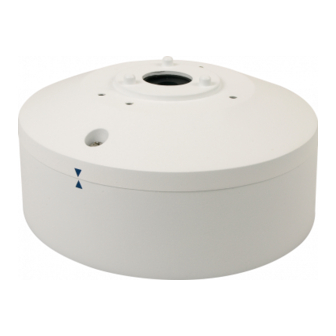

Novus NVB-7000JB Manual

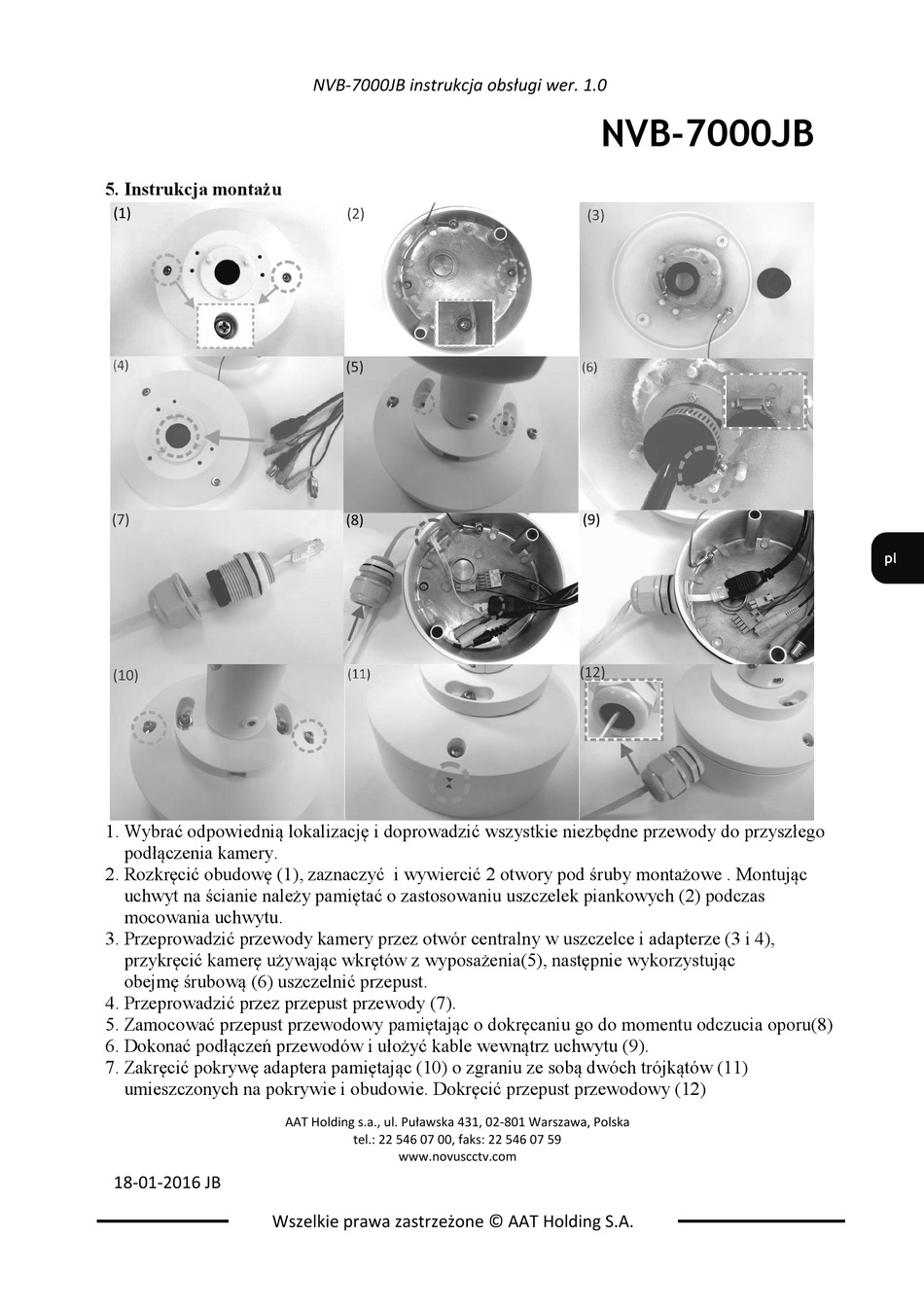

5. Instrukcja montażu Nałożyć maskownicę na uchwyt i przekręcić, tak aby odpowiednie zaczepy maskownicy

połączyły się z zaczepami na uchwycie.
Uwaga: Aby zwiększyć poziom bezpieczeństwa podczas
instalacji, proszę przykręcić czarny pasek zabezpieczający
na maskownicy
odpowiedniego otworu na
podczas instalacji należy skorzystać z linki stalowej i
wkrętów załączonych do zestawu, i przytwierdzić uchwyt
do powierzchni instalacji, mocując linkę jak na rysunku
obok.
Schemat instalacji:
1. Wybrać odpowiednią lokalizację i doprowadzić wszystkie niezbędne przewody do przyszłego
podłączenia kamery.
2. Rozkręcić obudowę (1), zaznaczyć i wywiercić 2 otwory pod śruby montażowe . Montując
uchwyt na ścianie należy pamiętać o zastosowaniu uszczelek piankowych (2) podczas
mocowania uchwytu.
3. Przeprowadzić przewody kamery przez otwór centralny w uszczelce i adapterze (3 i 4),
przykręcić kamerę używając wkrętów z wyposażenia(5), następnie wykorzystując
obejmę śrubową (6) uszczelnić przepust.
4. Przeprowadzić przez przepust przewody (7).
5. Zamocować przepust przewodowy pamiętając o dokręcaniu go do momentu odczucia oporu(8)
6. Dokonać podłączeń przewodów i ułożyć kable wewnątrz uchwytu (9).
7. Zakręcić pokrywę adaptera pamiętając (10) o zgraniu ze sobą dwóch trójkątów (11)
umieszczonych na pokrywie i obudowie. Dokręcić przepust przewodowy (12)
18-01-2016 JB
Wszelkie prawa zastrzeżone © AAT Holding S.A.
NVH-MSDHKIT mini - user's manual ver. 1.0
NVB-7000JB instrukcja obsługi wer. 1.0
do uchwytu, korzystając
pierścieniu.
Rysunek montażowy
AAT Holding s.a., ul. Puławska 431, 02-801 Warszawa, Polska
tel.: 22 546 07 00, faks: 22 546 07 59
www.novuscctv.com
NVB-7000JB
z
Dodatkowo,
