Nałożyć maskownicę na uchwyt i przekręcić, tak aby odpowiednie zaczepy maskownicy
połączyły się z zaczepami na uchwycie.
Uwaga: Aby zwiększyć poziom bezpieczeństwa podczas
instalacji, proszę przykręcić czarny pasek zabezpieczający
na
maskownicy
odpowiedniego otworu na
podczas instalacji należy skorzystać z linki stalowej i
wkrętów załączonych do zestawu, i przytwierdzić uchwyt
do powierzchni instalacji, mocując linkę jak na rysunku
obok.
Schemat instalacji:

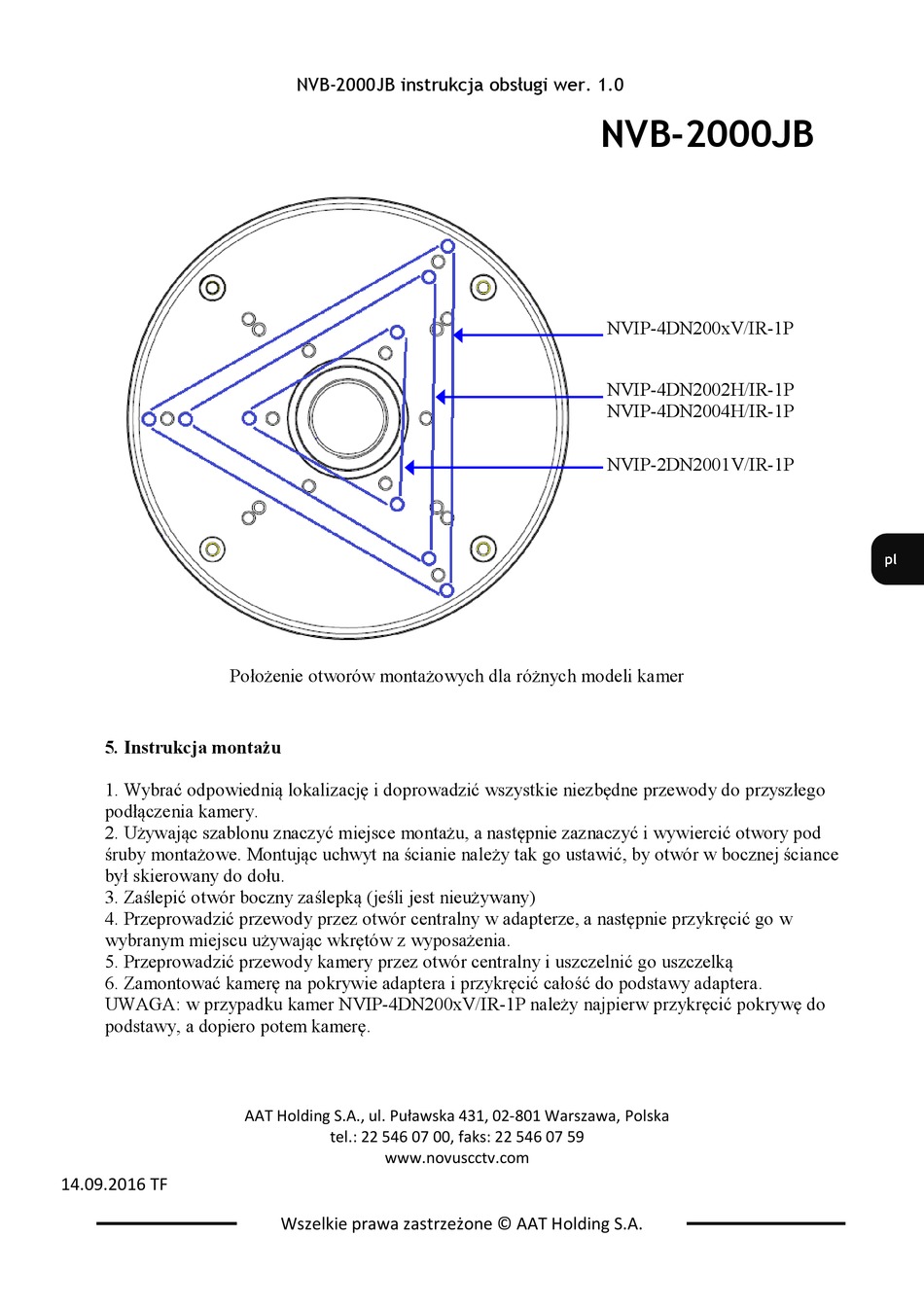

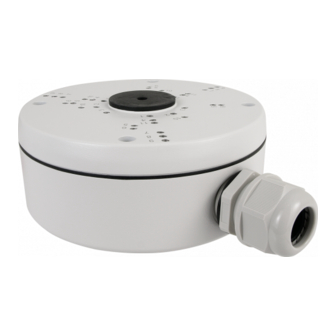

Położenie otworów montażowych dla różnych modeli kamer
5. Instrukcja montażu
1. Wybrać odpowiednią lokalizację i doprowadzić wszystkie niezbędne przewody do przyszłego
podłączenia kamery.
2. Używając szablonu znaczyć miejsce montażu, a następnie zaznaczyć i wywiercić otwory pod
śruby montażowe. Montując uchwyt na ścianie należy tak go ustawić, by otwór w bocznej ściance
był skierowany do dołu.
3. Zaślepić otwór boczny zaślepką (jeśli jest nieużywany)
4. Przeprowadzić przewody przez otwór centralny w adapterze, a następnie przykręcić go w
wybranym miejscu używając wkrętów z wyposażenia.
5. Przeprowadzić przewody kamery przez otwór centralny i uszczelnić go uszczelką
6. Zamontować kamerę na pokrywie adaptera i przykręcić całość do podstawy adaptera.
UWAGA: w przypadku kamer NVIP-4DN200xV/IR-1P należy najpierw przykręcić pokrywę do
podstawy, a dopiero potem kamerę.
14.09.2016 TF
NVB-2000JB instrukcja obsługi wer. 1.0
NVH-MSDHKIT mini - user's manual ver. 1.0
do
uchwytu,
pierścieniu.
AAT Holding S.A., ul. Puławska 431, 02-801 Warszawa, Polska
tel.: 22 546 07 00, faks: 22 546 07 59
www.novuscctv.com
Wszelkie prawa zastrzeżone © AAT Holding S.A.
NVB-2000JB
korzystając
z
NVIP-4DN200xV/IR-1P
Dodatkowo,
NVIP-4DN2002H/IR-1P
NVIP-4DN2004H/IR-1P
NVIP-2DN2001V/IR-1P
Advertisement
Table of Contents
Related Manuals for Novus NVB-2000JB
Summary of Contents for Novus NVB-2000JB
- Page 1 NVB-2000JB instrukcja obsługi wer. 1.0 NVH-MSDHKIT mini - user’s manual ver. 1.0 NVB-2000JB Nałożyć maskownicę na uchwyt i przekręcić, tak aby odpowiednie zaczepy maskownicy połączyły się z zaczepami na uchwycie. Uwaga: Aby zwiększyć poziom bezpieczeństwa podczas instalacji, proszę przykręcić czarny pasek zabezpieczający...
- Page 2 NVB-2000JB 1. Introduction Wall/ceiling internal/external mount bracket is designed for 2000 series IP cameras mounting. A complete list of compatible cameras is available in the product data sheet on http://www.novuscctv.com/en. 2. Package contents Wall / ceiling mount bracket 1 pc ...
- Page 3 NVB-2000JB - user’s manual ver. 1.0 NVB-2000JB NVIP-4DN200xV/IR-1P NVIP-4DN2002H/IR-1P NVIP-4DN2004H/IR-1P NVIP-2DN2001V/IR-1P The location of mounting holes for different camera models 5. Installation manual 1. Pick a suitable location and provide all necessary wiring to the desired housing mounting place. 2. Using a template mark mounting location and drill holes for mounting screws. When mounting the bracket to the wall, please make sure that an side hole is pointing down.
- Page 4 NVB-2000JB 1. Informacje wstępne 1. Charakterystyka produktu Uchwyt NVH-MSDHKIT mini pozwala na montaż kamer serii CAMA-II Mini pod sufitem Adapter ścienny/sufitowy wewnętrzny/zewnętrzny, wykonany z aluminium pokrytego powłoką podwieszanym. Zatrzaski mocujące kamerę do sufity łączą się bezpośrednio z podstawą obudowy proszkową w kolorze białym, przeznaczony do kamer IP serii 2000. Pełna lista kompatybilnych kamery w celu ułatwienia instalacji.
