1. Charakterystyka produktu 1. Informacje wstępne

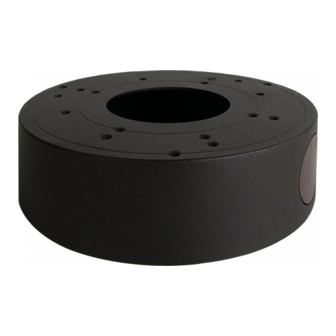

Adapter ścienny/sufitowy wewnętrzny, wykonany ze stopu aluminium malowany natryskowo w kolorze
Uchwyt NVH-MSDHKIT mini pozwala na montaż kamer serii CAMA-II Mini pod sufitem
białym, przeznaczony do wybranych modeli kamer serii 6000 IP marki Novus. podwieszanym. Zatrzaski mocujące kamerę do sufity łączą się bezpośrednio z podstawą obudowy
Pełna lista kompatybilnych kamer dostępna jest w karcie produktu na stronie http://www.novuscctv.com/pl kamery w celu ułatwienia instalacji.
2. Dane techniczne
2. Zawartość zestawu
Adapter ścienny/sufitowy
•
Wkręty/kołki montażowe adaptera
•
Śruby do montażu kamery
•
Zaślepka otworu
•
Szablon montażowy
•
Instrukcja obsługi
•
3. Dane techniczne
Typ
Materiał
Kolor
Wymiary
Masa
4. Wymiary zewnętrzne
3. Instalacja
Proszę postępować zgodnie z poniższymi wskazówkami:
Zdjąć obudowę z kamery która ma być zainstalowana w uchwycie;
•
Usunąć kaseton z sufitu podwieszanego, narysować na jego środku okrąg o średnicy 184mm
•
(pomagając sobie kartonowym szablonem w razie konieczności), następnie wyciąć
otwór
Przytwierdzić podstawę uchwytu do podstawy kamery używając czterech załączonych śrub;
•
Włożyć uchwyt w przygotowany otwór, po czym przekręcić skrzydełka mocujące by
•
zablokować ruch pionowy uchwytu, następnie dokręcić śruby dystansowe;
Nałożyć obudowę kamery na kamerę;
•
Maksymalne obciążenie: ~2,5 kg
Kaseton
Adapter ścienny/sufitowy wewnętrzny
sufitowy
Stop aluminium
Biały lub szary (NVB-6055JB/7043)
132mm (Ø) x 38.8mm
0,2 kg
Nr
1
2
3
4
5
6
7
8
zgodnie z wykonanymi oznaczeniami;
NVB-6055JB
NVB-6055JB/7043
1 szt.
4 kpl.
4 szt.
1 szt
1 szt
1 szt
Nazwa Sztuk
1
Maskownica
Podstawa 1
Kątownik-prowadnica 3
Skrzydełka mocujące 3
Pierścień mocujący 1
Śruba dystansowa 3
7
Śruby maszynowe
3
Pierścień Segera
Opis
tworzywo: ABS
stal
stal
M4
stal
M4, L=55
M4, L=6
Ø=4
