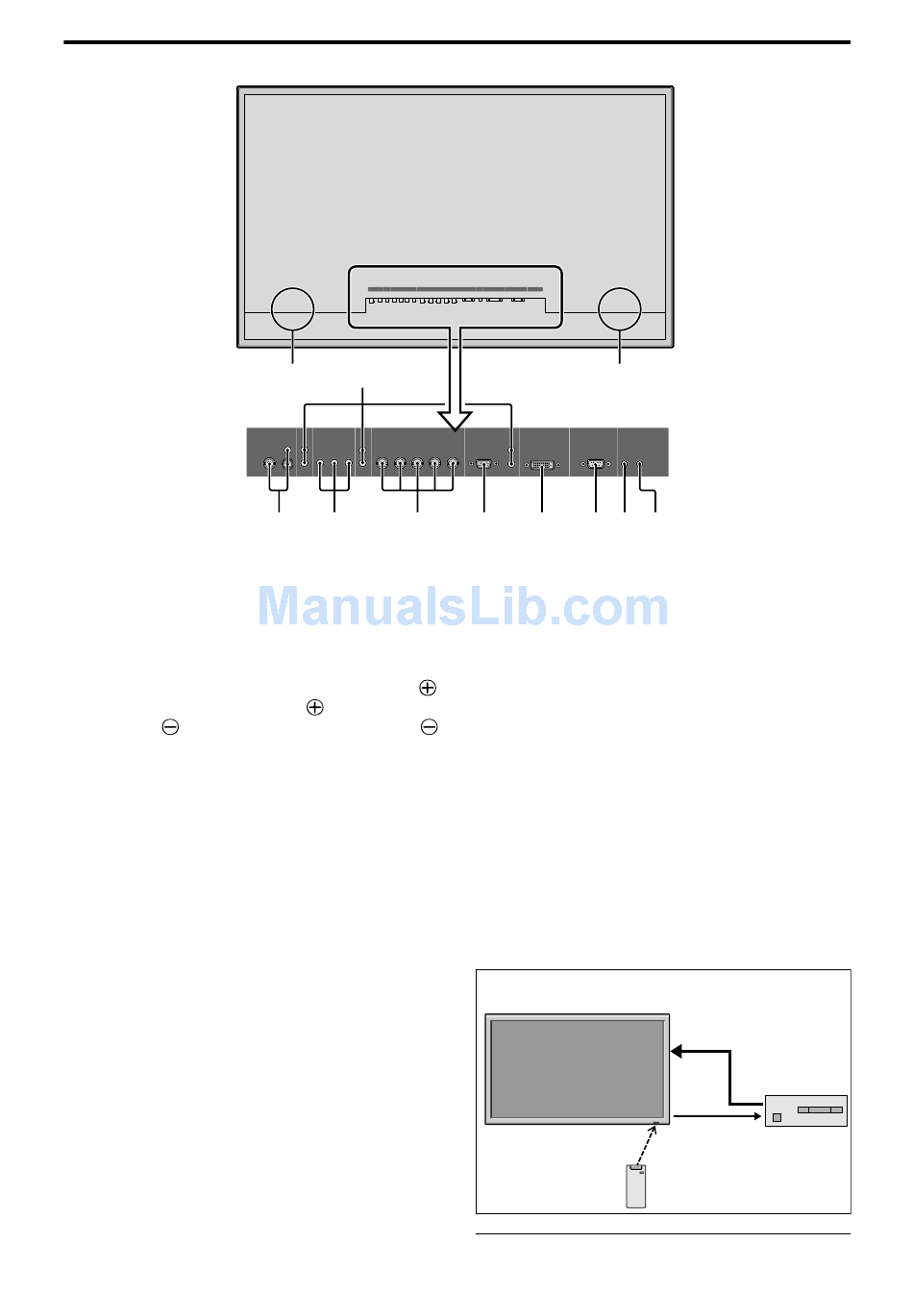

Vista Posterior/Placa de terminales
A AC IN
Aquí debe conectar el cable de alimentación incluido.
B EXT SPEAKER L y R(altavoces externos izquierdo
y derecho)
Aquí debe conectar los altavoces (opcionales).
Mantenga la polaridad correcta. Conecte el cable
(positivo) del altavoz al terminal
y el cable
(negativo) del altavoz al terminal
EXT SPEAKER para ambos canales, el izquierdo
(LEFT) y el derecho (RIGHT).
Consulte el manual del propietario de sus altavoces.
C VIDEO1, 2, 3 (BNC, RCA, S-Video)
Conecte aquí videograbadoras, reproductores DVD,
reproductores de discos láser, etc.
VIDEO1 se puede utilizar para entrada o salida.
D AUDIO1, AUDIO2, AUDIO3
Estos son terminales de entrada de audio.
La entrada es seleccionable. En la pantalla de menú,
seleccione la imagen de vídeo que desea asignarles.
E DVD1/ HD1
Aquí debe conectar el DVD, Laser Disc de alta
definición, etc.
F RGB2 / DVD2 / HD2
RGB2:
Para la entrada de la señal RGB
analógica y la señal de sincronización.
DVD2/ HD2: Aquí puede conectar los DVDs, las
fuentes de alta definición, laser discs,
etc.
Esta entrada se puede ajustar para el uso
con fuente RGB o componente.
G RGB1 (mini D-Sub 15-pin)
Conecte aquí un señal RGB analógica procedente de
un ordenador, etc. Esta entrada se puede utilizar como
entrada o salida.
VIDEO
AUDIO
1
DVD
1
/ HD
1
AUDIO
2
L/R
Y
Cb/Pb Cr/Pr
L/R
R/Cr/Pr
B
D
AUDIO
1
DVD
1
/ HD
1
AUDIO
2
RGB
2
/ DVD
2
VIDEO
2
R
R
1
(IN/OUT)
R/Cr/Pr
G/Y
B/Cb/Pb
Y
Cb/Pb
Cr/Pr
3
L
L
(MONO)
(MONO)
C
E
F
EXT SPEAKER
RGB
2
/ DVD
2
/ HD
2
RGB
1
AUDIO
3
RGB
3
EXTERNAL CONTROL
REMOTE
G/Y
B/Cb/Pb
HD
VD
(IN/OUT)
L/R
DV I
IN
OUT
/ HD
2
1
3
RGB
AUDIO
RGB
3
EXTERNAL CONTROL
R
HD
VD
(IN/OUT)
DV I ( Digital RGB )
L
(MONO)
G
H
I
H RGB3 (DVI 24 pines)
Conecte aquí una señal digital (TMDS) de una fuente
con una salida DVI.
Esta entrada se puede ajustar para el uso con fuente
RGB/PC3.
I
EXTERNAL CONTROL (control externo)
Este terminal se utiliza cuando el monitor se maneja y
controla externamente (mediante RS-232C).
J REMOTE IN
(DC +5V)
Conecte el cable del mando a distancia* en la toma de
control remoto del mando a distancia para poder utilizar
el mando a distancia con cable.
K REMOTE OUT
(C-MOS DC +5V)
Conecte el cable del mando a distancia* en la toma
REMOTE IN de otro monitor de plasma para poder
utilizar el mando a distancia con cable.
Ejemplo de conexión: Conexión a un sintonizador de TV.
PLASMA DISPLAY
* El cable mini estéreo 1/8 deberá adquirirse separadamente.
Sp-8
A
REMOTE
IN
OUT
J K
(entrada de mando a distancia)
(salida de mando a distancia)
VIDEO
IN
VIDEO
OUT
REMOTE
OUT
REMOTE
IN
TV Tuner
Remote Control
Carrier fHz: 38kHz
TV Tuner
