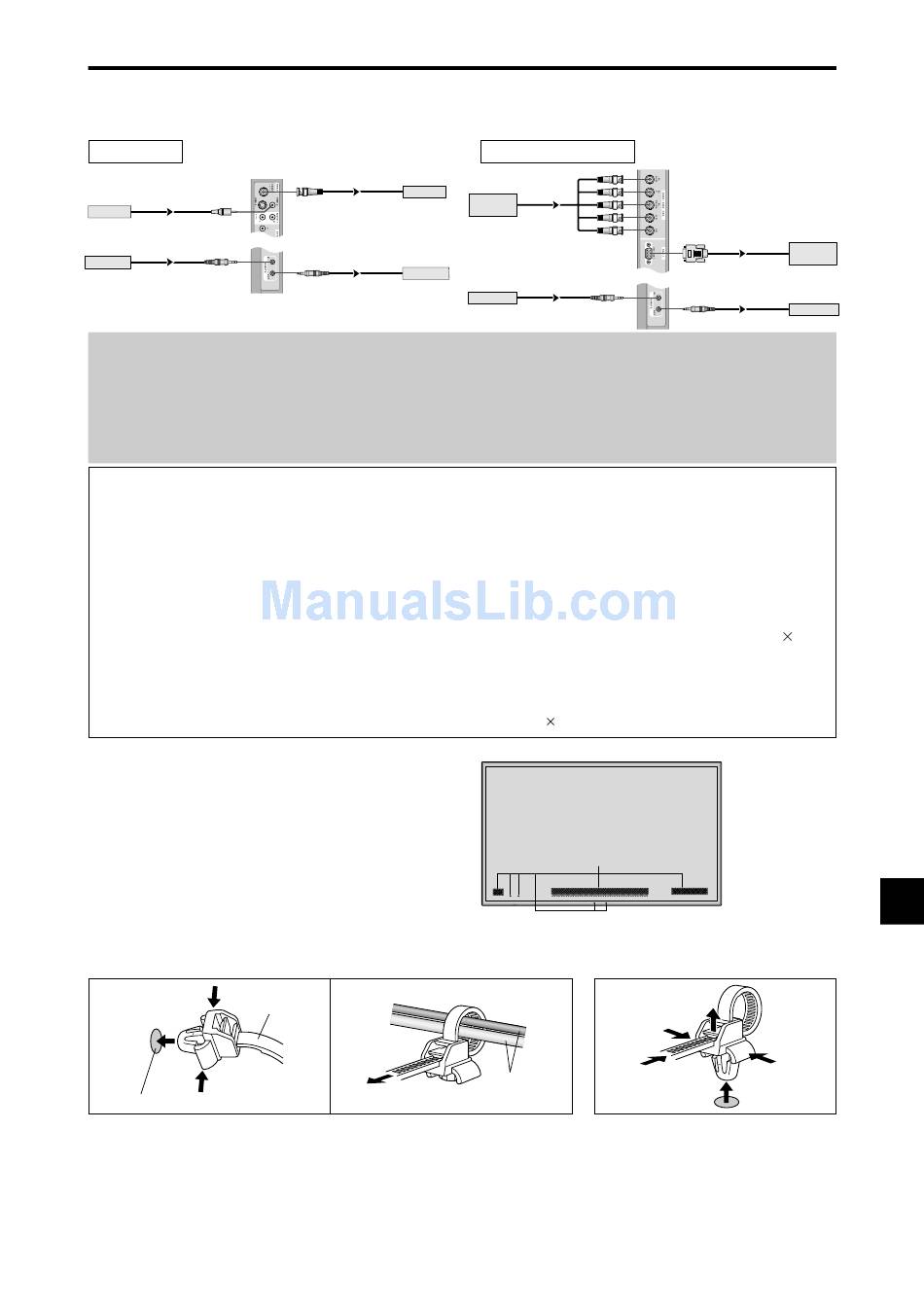

Créer un mur d'images
Grâce aux possibilités de l'affichage matriciel, il est possible de créer un mur vidéo 4-25.
• Raccorder les câbles signal et les câbles télécommande comme illustré ci-dessous.
Signal vidéo
Prise phono RCA
ENTREE
Signal VIDEO
ENTREE
Télécommande
Remarque:
1. Les bornes VIDEO1 et RGB1 sont utilisables en INPUT (entrée) et OUTPUT (sortie).
Si LOOP OUT (MODE RÉPÉTITION) est sur MARCHE, ne pas raccorder un signal OUTPUT provenant d'un autre
appareil sous peine de charge excessive et de détérioration de cet autre appareil.
2. Il n'est pas possible de mettre LOOP OUT (MODE RÉPÉTITION) sur MARCHE quand des signaux sont entrés par la borne RGB1.
3. Il est possible de mettre LOOP OUT (MODE RÉPÉTITION) sur MARCHE quand des signaux sont entrés par la borne
RGB1 si l'alimentation électrique (POWER) est sur ON (marche).
Informations
• Pour mettre des signaux en boucle avec un autre écran d'affichage à plasma, régler la fonction LOOP OUT (MODE
BOUCLE) sur MARCHE.
• Pour créer un mur d'images, régler les options du menu MUR D'IMAGE en conséquence.
• Pour le raccordement de moniteurs, utiliser un câble BNC de 1 à 2 m (3,3 à 6,6 pieds) de long (d'un type disponible
dans le commerce).
• Si la qualité de l'image est médiocre, ne pas raccorder la borne sortie du moniteur. Raccorder les signaux composites aux
bornes INPUT (entrée) respectives du moniteur en procédant à l'aide d'un amplificateur de distribution (d'un type disponible
dans le commerce).
• Avec la fonction mur d'images, la projection sur 4 écrans est approximative si le signal est inférieur à 1024 768,
60 Hz.
• Il est particulièrement recommandé d'utiliser un amplificateur de distribution lorsque vous utilisez 9 écrans ou un mur
vidéo.
• Avec une installation à deux moniteurs et plus, les raccordements doivent être effectués avec un câble de conversion ou
un connecteur BNC-RCA, un mini-câble 15 fiches D-Sub – câble BNC ( 5) ou un connecteur de conversion.
Fixation des câbles
Fixer les câbles à signal et les câbles au dos de l'écran
d'affichage auquel ils sont raccordés en procédant à l'aide
des colliers de câble fournis avec l'écran à plasma.
Pour fixer
1.
collier
trou de fixation
Connecteur BNC
SORTIE
Signal VIDEO
SORTIE
Télécommande
2.
Fr-5
Signal RGB/DVD/HD
Connecteur BNC
ENTREE
Signal RGB/
DVD/HD
ENTREE
Télécommande
Dos de l'appareil
trous de fixation
Pour libérer
câbles
SORTIE
Signal RGB/
DVD/HD
SORTIE
Télécommande
