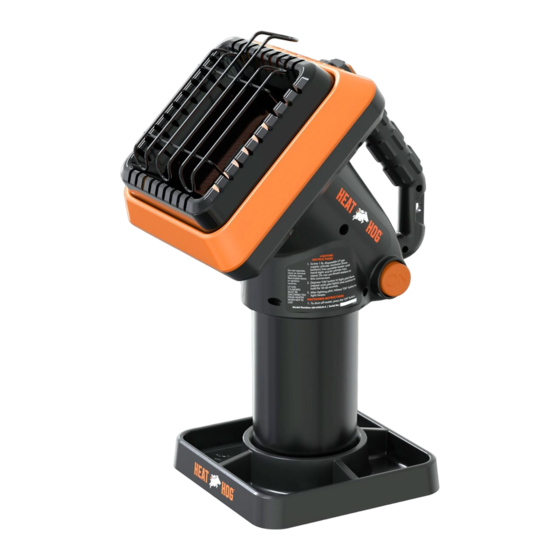

Portable propane heater
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
PORTABLE PROPANE HEATER
INSTRUCTION MANUAL
MODE D'EMPLOI DE LA CHAUFFERETTE
PORTATIVE AU PROPANE
CALENTADOR DE PROPANO PORTÁTIL
MANUAL DE INSTRUCCIONES
WARNING:
!
indoor use, it can only be used in the US and in the location allowed
where local authorities have jurisdiction. Do not use this heater indoors
in Canada.
AVERTISSEMENT :
!
comme chaufferette de camping à l'intérieur, elle peut seulement
l'être aux États-Unis et dans des emplacements permis relevant de la
compétence des autorités locales. Ne pas utiliser cette chaufferette à
l'intérieur au Canada.
ADVERTENCIA:
!
calentador para campamento en interiores, solo puede usarse en
EE.UU. y en ubicaciones permitidas donde autoridades locales tengan
jurisdicción. No use este calentador en interiores en Canadá.
FOR CANADA AND USA (MASSACHUSETTS) SALES.
POUR LE CANADA ET LES ÉTATS-UNIS
(MASSACHUSETTS) VENTES
PARA SU VENTA EN CANADÁ Y EE.UU.
(MASSACHUSETTS).
IF YOU HAVE QUESTIONS OR COMMENTS, CONTACT US.
POUR TOUTE QUESTION OU TOUT COMMENTAIRE, NOUS CONTACTER.
SI TIENE DUDAS O COMENTARIOS, CONTÁCTENOS.
800.641.6996
When this heater is used as a camp heater for
Lorsque cette chaufferette est utilisée
Cuando se usa este calentador como
HH-04SLN-A
HH-04SLN-MA
HEATHOG.com
