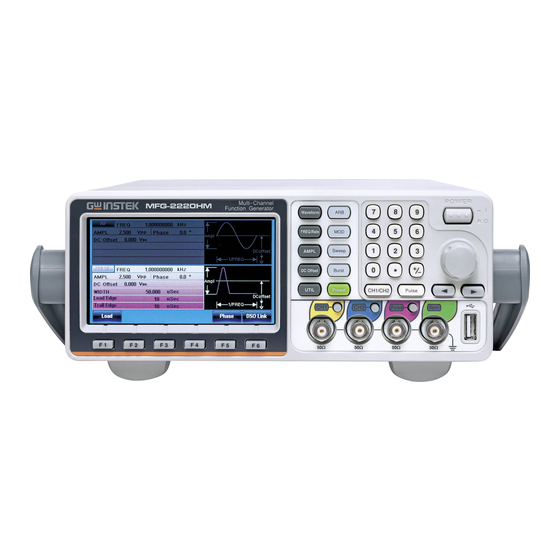

GW Instek MFG-2220HM Manual
  1. Manuals
  2. Brands
  3. GW Instek Manuals
  4. Laboratory Equipment
  5. MFG-2220HM
  6. Manual

GW Instek MFG-2220HM Manual

Hide thumbs Also See for MFG-2220HM:
Table of Contents

Advertisement

Quick Links

Download this manual
多通道函数信号发生器
MFG-2220HM
使用手册
固纬料号 NO. 82MF3222HME01
ISO-9001 认证企业
北京海洋兴业科技股份有限公司（证券代码：839145）
电话：010-62176785
网址：www.hyxyyq.com

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the MFG-2220HM and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for GW Instek MFG-2220HM

Summary of Contents for GW Instek MFG-2220HM

  • Page 1 多通道函数信号发生器 MFG-2220HM 使用手册 固纬料号 NO. 82MF3222HME01 ISO-9001 认证企业 北京海洋兴业科技股份有限公司（证券代码：839145） 电话：010-62176785 网址：www.hyxyyq.com...

  • Page 2: Table Of Contents

    目录 目录 安全说明 ............6 产品介绍 ............10 面板介绍 ............12 设置信号发生器 ..........16 快速操作 ............18 如何使用数字输入 ..........20 如何使用帮助菜单 ..........21 选择波形 ............23 调制 ..............26 扫描 ..............35 脉冲串 ..............37 ARB ..............39 工具栏 ..............42 菜单树...
  • Page 3 MFG-2220HM 系列使用手册 相位调制(PM) ..........121 相移键控(PSK) ..........128 脉冲宽度调制(PWM) ........133 总和调制(SUM) ..........139 频率扫描 ............146 脉冲串模式 ............155 辅助系统功能设置 ........165 存储和调取 ............166 选择远程接 ............170 系统和设置 ............174 通道功能设置 ..........179 双通道操作 ..........183 任意波形 ............. 188 插入内置波形...
  • Page 4 相位 (Phase)指令 ..........332 耦合(Couple)指令 ..........333 基准时钟指令 ........... 336 存储和调取指令 ..........337 错误信息 ............339 SCPI 状态寄存器 ..........352 附录 ............. 358 MFG-2220HM 规格 ........... 358 EC 符合性声明书 ..........365 GLOBL HEADAQARTERS........366 任意波内建波形 ..........367 索引 ............. 375 北京海洋兴业科技股份有限公司（证券代码：839145） 电话：010-62176785...

  • Page 5: 安全说明

    MFG-2220HM 系列使用手册 安 全说明 本章节包含操作和存储信号发生器时必须遵照的重 要安全说明。在操作前请详细阅读以下内容，确保 安全和最佳化的使用。 安全符号 这些安全符号会出现在本使用手册或 MFG-2220HM 上。 警告：产品在某一特定情况下或实际应用中可能对 警告 人体造成伤害或危及生命 注意：产品在某一特定情况下或实际应用中可能对 注意 产品本身或其它产品造成损坏 高压危险 注意: 请参考使用手册 保护导体端子 接地端子 表面高温危险 双层绝缘 勿将电子设备作为未分类的市政废弃物处理。请单 独收集处理或联系设备供应商 北京海洋兴业科技股份有限公司（证券代码：839145） 电话：010-62176785 网址：www.hyxyyq.com...
  • Page 6 安全说明 安全指南 通常 勿将重物置于仪器上 勿将易燃物置于仪器上 注意 避免严重撞击或不当放置而损坏仪器 避免静电释放至仪器 请使用匹配的连接线，切不可用裸线连接 若非专业技术人员，请勿自行拆装仪器 (测量等级) EN 61010-1:2010(第三版）规定了如下测量等级， MFG-2220HM属于等级II。 测量等级 IV：测量低电压设备电源 测量等级 III：测量建筑设备 测量等级 II：测量直接连接到低电压设备的电路 测量等级 I：测量未直接连接电源的电路 交流输入电压: 100 ~ 240V AC, 50 ~ 60Hz 电源 将交流电源插座的保护接地端子接地，避免电击触 警告 电 保险丝类型: T0.5A/250V. 保险丝 请专业技术人员更换保险丝 警告 请更换指定类型和额定值的保险丝...
  • Page 7 MFG-2220HM 系列使用手册 操作环境 地点: 室内，避免阳光直射，无灰尘，无导电污染 (下注)，避免强磁场 相对湿度: < 80% 海拔: < 2000m 温度: 0°C~40°C (污染等级) EN 61010-1:2010（第三版）规定了如下污染程度。 MFG-2220HM 系列属于等级 2。 污染指“可能引起绝缘强度或表面电阻率降低的外界物质，固 体，液体或气体(电离气体)”。 污染等级 1：无污染或仅干燥，存在非导电污染，污染无影响 污染等级 2：通常只存在非导电污染，偶尔存在由凝结物引起的 短暂导电 污染等级 3：存在导电污染或由于凝结原因使干燥的非导电性污 染变成导电性污染。此种情况下，设备通常处于避免阳光直 射和充分风压条件下，但温度和湿度未受控制 存储环境 地点: 室内 相对湿度: < 70% 温度: -10°C~70°C 处理...
  • Page 8 安全说明 英制电源线 在英国使用信号发生器时，确保电源线符合以下安全说明。 注意: 导线/设备连接必须由专业人员操作 警告: 此装置必须接地 重要: 导线颜色应与下述规则保持一致: 绿色/黄色: 接地 蓝色: 零线 棕色: 火线(相线) 导线颜色可能与插头/仪器中所标识的略有差异，请遵循如下操作: 颜色为绿色/黄色的线需与标有字母“E”，或接地标志 ，或颜色为绿色/黄 绿色的接地端子相连； 颜色为蓝色的线需与标有字母“N”，或颜色为蓝色或黑色的端子相连； 颜色为棕色的线需与标有字母“L”或“P”，或者颜色为棕色或红色的端子相连； 若有疑问，请参照本仪器提供的用法说明或与经销商联系。 电缆/仪器需有符和额定值和规格的 HBC 保险丝保护：保险丝额定值请参照 仪器说明或使用手册。如: 0.75mm 的电缆需要 3A 或 5A 的保险丝。保险丝 型号与连接方法有关，再大的导体通常应使用 13A 保险丝。 在移动保险丝或保险丝座时连接器定会被损坏，然而将带有裸线的插头插入 火线插座是非常危险的。若需重复连接，必须严格按照本手册说明操作。 北京海洋兴业科技股份有限公司（证券代码：839145） 电话：010-62176785 网址：www.hyxyyq.com...
  • Page 9 MFG-2220HM 系列使用手册 产 品介绍 本章节介绍了信号发生器的主要特点、外观、设置 过程和开机。 主要特点 ..............11 面板介绍 ..............12 MFG-2220HM 前面板 .................. 12 MFG-2220HM 后面板 .................. 14 显示....................... 15 设置信号发生器............16 北京海洋兴业科技股份有限公司（证券代码：839145） 电话：010-62176785 网址：www.hyxyyq.com...

  • Page 10: 产品介绍

    产品介绍 主要特点 DDS 信号发生器系列 性能 全频段 1μHz 高频分辨率 20ppm 频率稳定度 任意波形能力 500 MSa/s 采样率 125 MSa/s 重复率 16k 点波形长度 10 组 16k 的波形存储器 显示真实波形输出 用户定义输出部分 DWR(直接波形重建)能力 无需 PC 就可编辑波形 -60dBc 低失真正弦波 特点 正弦波, 方波, 斜波, 脉冲波, 噪声波,谐波，直流 内部和外部 LIN/LOG 扫描，带标记输出 内部/外部...

  • Page 11: 面板介绍

    MFG-2220HM 系列使用手册 面板介绍 MFG-2220HM 前面板       M F G -2 2 2 0 H M                    ...
  • Page 12 产品介绍 MOD, Sweep 和 Burst 键用于    设置调制、扫描和脉冲串选项         和参数      复位键 用于调取预设状态       F G -2 2 2 0 H M ...
  • Page 13                   MFG-2220HM 系列使用手册                 MFG-2220HM 后面板  ...
  • Page 14 产品介绍  CH1/CH2 触发输入端子 触发 Counter 计频计输入端子  Input      调制输入端   Input     REF OUT 时钟基准输入/输出端 REF IN    显示 参数窗口 参数显示和编辑窗口 状态菜单 显示当前通道的设置状态 波形显示 用于显示波形 软菜单键 功能键(F1~F6)与左侧的软菜单键对应 北京海洋兴业科技股份有限公司（证券代码：839145） 电话：010-62176785 网址：www.hyxyyq.com...

  • Page 15: 设置信号发生器

    MFG-2220HM 系列使用手册 设置信号发生器 背景 本章节介绍了如何调整信号发生器的把手以及如何 开机。 调整把手 将把手拉至侧面并旋 转 水平放置 MFG 或倾斜放置 手把垂直放置以方便 手提 1. 将电源线接入后面板插座 开机 北京海洋兴业科技股份有限公司（证券代码：839145） 电话：010-62176785 网址：www.hyxyyq.com...
  • Page 16 产品介绍  2. 打开位于前面板的电源开关          3. 当按下电源开关后，屏幕显示载入状态                          ...
  • Page 17 MFG-2220HM 系列使用手册 快 速操作 本章节介绍了 MFG-2220HM 的快捷方式、内置帮 助和默认出厂设置，方便用户快速入门。有关参数、 设置和限制的详细内容，参见 MFG-2220HM 用户 手册。 如何使用数字输入 ............20 如何使用帮助菜单 ............21 选择波形 ..............23 方波....................... 23 三角波 ......................23 正弦波 ......................24 谐波....................... 24 调制 ................26 AM ......................... 26 ASK ........................ 27 FM .........................

  • Page 18: 快速操作

    快速操作 菜单树 ................ 43 波形 ....................... 44 波形_More ....................45 ARB–显示 ...................... 46 ARB–编辑 ...................... 47 ARB–内置 ...................... 48 ARB–存储 ...................... 49 ARB–调取 ...................... 50 ARB–输出 ...................... 50 调制_(CH1/CH2) ..................51 MOD_More (CH1/CH2) ................52 扫描 ....................... 53 脉冲串–N 次循环 ..................54 脉冲串–门控...

  • Page 19: 如何使用数字输入

    MFG-2220HM 系列使用手册 如何使用数字输入 MFG-2220HM 有三类主要的数字输入: 数字键盘, 方 背景 向键和可调旋钮。下面将为您介绍如何使用数字输 入编辑参数。 1. 按(F1~F6)对应功能键选择菜单项。例如，功能 键 F1 对应软键“Sine” 2. 使用方向键将光标移至需要 编辑的数字 3. 使用可调旋钮编辑数字。顺 时针增大，逆时针减小 4. 数字键盘用于设置高光处的    参数值        北京海洋兴业科技股份有限公司（证券代码：839145） 电话：010-62176785 网址：www.hyxyyq.com...

  • Page 20: 如何使用帮助菜单

    快速操作 如何使用帮助菜单 背景 帮助菜单详细描述了每个键的含义和它的功能.(以 MFG-2220HM 系列機器為例) 1. 按 UTIL  2. 按 System (F4)    3. 按 Help (F3)   4. 可调旋钮用于导航帮助菜 单。按 Select 选择该项 Keypad 用于解释任一前面板键 Create Arbitrary 解释如何创建任意波形 Waveform Modulation 解释如何创建调制波形 Function Sweep Function 解释扫描功能...
  • Page 21 MFG-2220HM 系列使用手册 Burst Function 解释脉冲串功能 DSO Link 提供 DSO 连接 Hardcopy 解释如何使用硬拷贝功能 5. 例如，选择项目 5 可以查看扫描功能 6. 可调旋钮用于导航帮助页面 7. 按 Return 返回上级菜单 北京海洋兴业科技股份有限公司（证券代码：839145） 电话：010-62176785 网址：www.hyxyyq.com...

  • Page 22: 选择波形

    快速操作 选择波形 方波 例子: 方波, 3Vpp, 75%占空比, 1 kHz 1. 按 Waveform 键, 选 输出 qa   择 Square (F2) 2. 分别按(F1), 7 + 5    + %(F5)   3. 分别按 Freq/Rate, 1 输入: N/A  kz Q...
  • Page 23 MFG-2220HM 系列使用手册 4. 分别按 AMPL 键, 5 V   +VPP (F6) 5. 按 Output 键 正弦波 例子: 正弦波, 10Vpp,100kHz 1. 按 Waveform 键, 选 输出    择 Sine (F1) 2. 分别按 Freq/Rate Q 键, 1 + 0 +0 + kHz ...
  • Page 24 快速操作 输入: N/A 7. 按 Type (F2), ALL   (F3). 8. 按 Order (F3). d 9. 按 Order (F1), 按 2 + d  E Enter (F5). 按 Ampl(F2), 按 5 + VPP (F5).   V 按 Phase(F3), 按 0 + Degree (F5).
  • Page 25 MFG-2220HM 系列使用手册 调制 例子: AM 调制. 100Hz 调制方波. 1kHz 正弦载波. 80%调制深度 1. 按 MOD 键, 选择 AM 输出    (F1) 2. 按 Waveform, 选择   Sine (F1)   3. 分别按 Freq/Rate 键, 1 输入: N/A ...
  • Page 26 快速操作 例子: ASK 调制，50%调制占空比, 1kHz 载波, 正弦波, 10 Hz 频率, 内 部源 1. 按 MOD 键, 先选择 输出   K  More(F6)，然后选 择 ASK(F2) 2. 按 Waveform, 选择     Sine (F1) 3. 分别按 Freq/Rate 输入: N/A ...
  • Page 27 MFG-2220HM 系列使用手册 9. 按 Output 键 例子: FM 调制. 100Hz 调制方波, 1kHz 正弦载波, 100 Hz 频移, 内部源 1. 按 MOD 键, 选择 FM 输出    (F2) 2. 按 Waveform, 选择   Sine (F1)   3. 分别按 Freq/Rate 键, 输入: N/A...
  • Page 28 快速操作 10. 按 Output 键 例子: FSK 调制, 100Hz 跳跃频率, 1kHz 载波, 正弦波, 10 Hz 频率, 内 部源 1. 按 MOD 键, 选择 输出   K FSK(F3) 2. 按 Waveform, 选择   Sine (F1)   3. 分别按 Freq/Rate 输入: N/A ...
  • Page 29 MFG-2220HM 系列使用手册 例子: PM 调制,800Hz 正弦载波, 1 5kHz 调制正弦波, 180°相位频偏, 内部源 1. 按 Waveform, 选择 输出    Sine (F1) 2. 按 MOD 键, 选择   PM (F4)   3. 分别按 Freq/Rate 输入: N/A   ...
  • Page 30 快速操作 例子: PSK 调制，50%相位偏移，1kHz 载波, 正弦波, 10 Hz 频率, 内部 源 1. 按 MOD 键, 先选择 输出  K   More(F6)，然后选 择 PSK(F3) 2. 按 Waveform, 选择     Sine (F1) 3. 分别按 Freq/Rate 输入: N/A  kz Q...
  • Page 31 MFG-2220HM 系列使用手册 9. 按 Output 键 例子: PWM 调制, 800Hz 载波, 15 kHz 调制正弦波, 50%占空比, 内部 源（仅 1，2 通道有此功能） 1. 按 Waveform, 选择 输出   qa  Square (F2) 2. 按 MOD 键, 选择    More(F6),PWM(F1) ...
  • Page 32 快速操作 9. 按 MOD, 选择    More(F6),PWM(F1),So  urce(F1),INT(F1) 10. 按 Output 键 例子: SUM 调制. 100Hz 调制方波, 1kHz 正弦载波, 50%振幅深度, 内 部源 1. 按 MOD 键, 选择 输出    SUM (F5) 2. 按 Waveform, 选择 ...
  • Page 33 MFG-2220HM 系列使用手册 8. 按 5 + 0 + % (F1)   9. 按 MOD, SUM (F5),    Source (F1), INT  (F1) 10. 按 Output 键 北京海洋兴业科技股份有限公司（证券代码：839145） 电话：010-62176785 网址：www.hyxyyq.com...
  • Page 34 快速操作 扫描 例子: 频率扫描. 起始频率 10mHz, 截止频率 1MHz. Log 扫描, 1 s 扫 描, 标记频率 550 Hz, 手动触发, 上升沿触发 1. 按 Sweep, Start (F3) 输出 a   2. 按 1 + 0 + mHz (F2)   z  ...
  • Page 35 MFG-2220HM 系列使用手册 11. 按 Sweep, Source  aa  (F1), Manual (F3), gg Trigger (F1) 北京海洋兴业科技股份有限公司（证券代码：839145） 电话：010-62176785 网址：www.hyxyyq.com...

  • Page 36: 脉冲串

    快速操作 脉冲串 例子: 脉冲串模式, N 次循环(内部触发), 1kHz 脉冲串频率, 脉冲串数= 5, 10 ms 脉冲串周期, 0˚脉冲串相位, 内部触发, 10 us 延迟, 上升沿触发 1. 按 FREQ/Rate 1 输出   kz Q kHz (F5) 2. 按 Burst, N Cycle    (F1), Cycles (F1) ...
  • Page 37 MFG-2220HM 系列使用手册 11. 按 Burst, N Cycle    (F1), TRIG Setup    (F5), TRIG out (F5), ON/OFF (F3), Rise (F1) 12. 按 Output 键 北京海洋兴业科技股份有限公司（证券代码：839145） 电话：010-62176785 网址：www.hyxyyq.com...

  • Page 38: Arb

    快速操作 增加内置波形 – 例子: ARB 模式, 上升指数函数. Start 0, Length 100, Scale 327 1. 按 ARB, Built in 输出 B av   (F3), Wave ah  (F4),Math(F2),选择 Select (F5)   2. 按 Start (F1), 0 +  a E...
  • Page 39 MFG-2220HM 系列使用手册 7. 按 Data (F2), 3+0+0,    aa Enter (F5)  ARB–增加线 例子: ARB 模式, 增加线, 地址:数据(10:30, 50:100) 8. 按 ARB, Edit (F2), 输出 Ed    Line (F2), Start a ADD (F1) 9. 按 1 + 0 + Enter ...
  • Page 40 快速操作  2. 按 Start (F1), 0 + a  E Enter (F5), Return    3. 按 Length (F2), 1 + 0    gh + 0, Enter (F5), Return  E  北京海洋兴业科技股份有限公司（证券代码：839145） 电话：010-62176785 网址：www.hyxyyq.com...

  • Page 41: 工具栏

    MFG-2220HM 系列使用手册 工具栏 存储 例子: 存储至内存文件#5 1. 按 UTIL, Memory    (F1), Store (F1) 2. 使用可调旋钮选择文 件，按 Done (F5)     调取 例子: 调取内存文件#5 1. 按 UTIL, Memory  a  (F1), Recall (F2) 2. 使用可调旋钮选择文...

  • Page 42: 菜单树

    快速操作 菜单树 用户可以将菜单树用作对信号发生器的功能和特性 常规 的简易参考。MFG-2220HM 菜单系统逐层排列，每 层都有操作或软件导航。返回软键用于返回上级菜 单。例如：设置接口 USB (1)按 UTIL 键. (2)interface 软键. (3) USB.  Level 1 Level 2 Interface Level 3 GPIB Return Address Go to the Level 4 UTIL – Clear Interface – Done Level 5...
  • Page 43 MFG-2220HM 系列使用手册 波形 Waveform Sine Square Triangle Pulse Ramp More Width Duty nSEC uSEC Return Return mSEC Return 北京海洋兴业科技股份有限公司（证券代码：839145） 电话：010-62176785 网址：www.hyxyyq.com...
  • Page 44 快速操作 波形_More More Noise Harmonic Total Enter Return Type Even User Return Order Order Enter Return Ampl mVPP Return Phase Degree Return Return Display Freq Time Return Return 北京海洋兴业科技股份有限公司（证券代码：839145） 电话：010-62176785 网址：www.hyxyyq.com...
  • Page 45 MFG-2220HM 系列使用手册 ARB–显示 Display Horizon Vertical Next Page Back Page Overview Return Start Clear Clear Enter Enter Return Return Length High Clear Clear Enter Enter Return Return Zoom In Zoom In Zoom out Zoom Out Return Return 北京海洋兴业科技股份有限公司（证券代码：839145） 电话：010-62176785 网址：www.hyxyyq.com...
  • Page 46 快速操作 ARB–编辑 Edit Point Line Copy Clear Protect Return Address Start ADD Start Start Clear Clear Clear Clear Done Enter Enter Enter Enter Start Return Return Return Return Clear Data Start Data Length Length Enter Clear Clear Clear Clear Return Enter Enter Enter...
  • Page 47 MFG-2220HM 系列使用手册 ARB–内置 北京海洋兴业科技股份有限公司（证券代码：839145） 电话：010-62176785 网址：www.hyxyyq.com...
  • Page 48 快速操作 ARB–存储 Save Start Length Memory Return Clear Clear Select Select Enter Enter Return Return Return New Folder Enter char Back Space Save Return New File Enter char Back Space Save Return 北京海洋兴业科技股份有限公司（证券代码：839145） 电话：010-62176785 网址：www.hyxyyq.com...
  • Page 49 MFG-2220HM 系列使用手册 ARB–调取  Load Memory Done Return Select Select Return Return ARB–输出 Output Start Length Marker Return Clear Clear Start Enter Enter Length Return Return Return 北京海洋兴业科技股份有限公司（证券代码：839145） 电话：010-62176785 网址：www.hyxyyq.com...
  • Page 50 快速操作 调制_(CH1/CH2) More Source Source Source Source Source Return Return Return Return Return AM Depth Freq Dev Hop Freq PM Dev Sum Ampl Return Return Return Return Return FSK Rate Sum Freq MOD Time MOD Time MOD Time uSEC uSEC uSEC mSEC mSEC...
  • Page 51 MFG-2220HM 系列使用手册 MOD_More (CH1/CH2) More Source Source Source Return Return Return Duty Psk phase ASK Ampl Degree mVpp Return Return Return Pwm Freq Ask Rate Psk Rate Return Return Return Return Return Return 北京海洋兴业科技股份有限公司（证券代码：839145） 电话：010-62176785 网址：www.hyxyyq.com...
  • Page 52 快速操作 扫描  Source Type Start Stop SWP Time More mSEC Linear Span Return Return Return Return Return Center Manual Trigger Return Return Return Marker Freq Return ON/OFF Return Return 北京海洋兴业科技股份有限公司（证券代码：839145） 电话：010-62176785 网址：www.hyxyyq.com...
  • Page 53 MFG-2220HM 系列使用手册 脉冲串–N 次循环  N Cycle Cycles Infinite Phase Period Return TRIG Setup Clear Clear uSEC Degree mSEC Return Return Return Rise Fall Return Manual Trigger Return Delay nSEC uSEC mSEC Return TRIG out Rise Fall ON/OFF Return 北京海洋兴业科技股份有限公司（证券代码：839145）...
  • Page 54 快速操作 脉冲串–门控 Burst Gate Polarity Phase Return Clear Degree Return Return 北京海洋兴业科技股份有限公司（证券代码：839145） 电话：010-62176785 网址：www.hyxyyq.com...
  • Page 55 MFG-2220HM 系列使用手册 UTIL UNIL Memory Interface Cal. System Dual Ch. Counter Store Self Test HardCopy Freq Cpl State Done Return Return Offset Return Ratio Enter Return Recall Solfware Language Ampl Cpl Gate Time English 0.01sec Done Version 中文 0.1sec Return...
  • Page 56 快速操作 Remote Config Done Return DHCP Auto IP Manual Ip Addr Done Clear Return NetMask Done Clear Return GateWay Done Clear Return Done Return HostName Enter Char Clear Return Done Return 北京海洋兴业科技股份有限公司（证券代码：839145） 电话：010-62176785 网址：www.hyxyyq.com...
  • Page 57 MFG-2220HM 系列使用手册 More Power On Dislight Sync Out Clk Source Return Last Middle Default Return High CH1 Marker Return Return CH2 Marker Return 北京海洋兴业科技股份有限公司（证券代码：839145） 电话：010-62176785 网址：www.hyxyyq.com...
  • Page 58 快速操作 CH1/CH2 CH1/CH2 Load Phase DSO Link 50 OHM 0 Phase Search High Z Sync Int Degree Return Return Return Pulse Pulse Load Phase 0 Phase 50 OHM Degree High Z Return Return 北京海洋兴业科技股份有限公司（证券代码：839145） 电话：010-62176785 网址：www.hyxyyq.com...

  • Page 59: 默认设置

    MFG-2220HM 系列使用手册 默认设置 复位键用于恢复默认面板设置。  输出设置 功能 正弦波 1kHz 频率 3.000 Vpp 幅值 0.00V dc 偏置 输出单位 50Ω 输出端 调制 (AM/ASK/FM/FS 1kHz 正弦波 K/PM/PSK/SUM) 载波 100Hz 正弦波 调制波形 100% AM 深度 ASK 幅度 10Hz ASK 频率 100Hz FM 偏移 100Hz FSK 跳跃频率...
  • Page 60 快速操作 1kHz 方波 PWM 调制 载波 50 kHz 正弦波 调制波形 PWM 占空比 调制解调器状态 100Hz/1kHz 扫描 起始/停止频率 扫描时间 扫描类型 线性 扫描状态 1kHz 脉冲串 脉冲串频率 N 次循环 10ms 脉冲串周期 0˚ 脉冲串起始相位 脉冲串状态 系统设置 断电调用 显示模式 错误队列 已清除 存储器设置 无更改 输出 触发 触发源 内部(立即) 校正...
  • Page 61 MFG-2220HM 系列使用手册 操 作 本章节介绍了如何输出基本波形。有关调制、扫描、 脉冲串和任意波形的部分，详见调制和任意波章节, 请看 92 页和 188 页。 CH1/CH2 通道 ............63 选择通道 ....................... 63 选择波形 ....................... 63 设置正弦波 ......................63 设置方波 ........................64 设置三角波 ......................66 设置脉冲波 ......................67 设置斜波 ........................68 设置噪声波 ......................69 谐波 ........................... 70 谐波次数...

  • Page 62: Ch1/Ch2 通道

    操作 CH1/CH2 通道 MFG-2220HM 系列多通道函数信号发生器在输出之前必须先对通道 进行操作和选择。 选择通道 1. 按 CH1/CH2 键. Panel Operation 2. 被选择的通道可以很清楚的看到，而未被选择的 会变淡。 如下方图所示，CH1 已被选择 选择波形 MFG-2220HM 可以输出六种标准波形: 正弦波, 方波, 三角波,脉冲 波, 斜波和噪声波。 设置正弦波 1. 按 Waveform 键 面板操作  北京海洋兴业科技股份有限公司（证券代码：839145） 电话：010-62176785 网址：www.hyxyyq.com...

  • Page 63: 设置方波

    MFG-2220HM 系列使用手册 2. 按 F1 (Sine)   3. 要设定 the Load/Frequency/Amplitude/DC 参数设置 Offset/ Phase 参数,请看 70 -82 页. 设置方波 1. 按 Waveform 键 面板操作  2. 按 F2 (Square)创建一个方波 参数设置  qa 3. 按 F1 (Duty)将使位于参数窗   口处的占空比参数变亮...
  • Page 64 操作 4. 两种方式可设置其大    小：a,使用方向键或可    调旋钮。     b,使用数字键。           按 F2~F5 选择单位范 围. 占空比范围 0.01%~99.99%(受限于当 前频率的设定) 5. 要设定 theLoad/Frequency/Amplitude/DC Offset/ Phase 参数, 请看 70 -82 页. 北京海洋兴业科技股份有限公司（证券代码：839145）...

  • Page 65: 设置三角波

    MFG-2220HM 系列使用手册 设置三角波 1. 按 Waveform 键 面板操作  2. 按 F3(Triangle)创建一个脉冲 波 3. 要设定 the Load/Frequency/Amplitude/DC 参数设置 Offset/ Phase 参数,请看 70 -82 页. 北京海洋兴业科技股份有限公司（证券代码：839145） 电话：010-62176785 网址：www.hyxyyq.com...

  • Page 66: 设置脉冲波

    操作 设置脉冲波 1. 按 Waveform 键 面板操作  2. 按 F4(Pulse)创建一个脉冲波    3. 按 F1 (Width)将使位于参数窗 参数设置  dh 口处的脉宽参数变亮 4. 两种方式可设置其大小：       a,使用方向键或可调旋钮          ...

  • Page 67: 设置斜波

    MFG-2220HM 系列使用手册 脉冲宽度范围 ≧20ns(受限于当 前频率的设定) 5. 要设定 the Load/Frequency/Amplitude/DC Offset/ Phase 参数,请看 70 -82 页. 设置斜波 1. 按 Waveform 键 面板操作  2. 按 F5 (Ramp)创建一个斜波 a 3. 按 F1 (SYM)将使位于参数窗 参数设置   口处的 SYMM 参数变亮 北京海洋兴业科技股份有限公司（证券代码：839145） 电话：010-62176785 网址：www.hyxyyq.com...

  • Page 68: 设置噪声波

    操作 4. 两种方式可设置其大小：    a,使用方向键或可调旋钮。       b,使用数字键.            按 F5 (%) 选择% 单位.  0%~100% 对称度范围 5. 要设定 the Load/Frequency/Amplitude/DC Offset/ Phase 参数,请看 70 -82 页. 设置噪声波...
  • Page 69 MFG-2220HM 系列使用手册 参数设置 要设定 the Load/Amplitude/DC Offset 参数,请看 70 - 82 页. 谐波 谐波功能是带谐波数量的谐波正弦波 1. 按 Waveform 键. 面板操作  2. 按 F6 (More).   3. 按 F2 (Harmonic).  a 4. 按 F1 (Total) 选择谐波数量. 同  a...

  • Page 70: 谐波次数

    操作 谐波次数 在总谐波数量选好后(以上), 也可以选择那一次谐波可以使用: odd, even, all 或者用户自定义. 1. 按 Waveform 键. 面板操作  2. 按 F6 (More).   3. 按 F2 (Harmonic).  a 4. 按 F2 (Type).   5. 按 F1 ~ F4 选择哪一次谐波包 Ev  含在结果的谐波中...

  • Page 71: 谐波参数

    MFG-2220HM 系列使用手册 旋转旋钮使光标移动到屏幕 显示的”TYPE”里你想要的 order 绿点表示选择次数. 回电表示取消次数. 黄点代表光标. Order 次数从显示的 1 (左边) 到 8 (右边). <1 > Selected orders Cursor Deselected orders 8. 使用 F1 或 F2 打开或关闭选择   次数.   谐波参数 每一次谐波的幅度和相位都可以准确的设置. 不设置幅度与频率和相位功能设置一样为 0º. 1. 按 Waveform 键.
  • Page 72 操作 2. 按 F6 (More).   3. 按 F2 (Harmonic).  a 4. 按 F3 (Order).  d 5. 按 F1 (Order).  d 6. Order 参数会用红色显示. 7. 使用选择键和旋钮或数字键选    择 order      ...

  • Page 73: 设置负载

    MFG-2220HM 系列使用手册 14. 按 F5 (Degree).  g 15. 按 Waveform 键. 面板操作  16. 按 F6 (More).   17. 按 F3 (DC).   设置负载 1. 按 CH1/CH2 键. 面板操作 北京海洋兴业科技股份有限公司（证券代码：839145） 电话：010-62176785 网址：www.hyxyyq.com...
  • Page 74 操作 2. 负载的设定. 选择相应的通道后, 按 参数设置 F1(Load) ，进入以下界面. 3. 按 F1(50OHM)或 F2(High Z)去设定 Load 的大小. 高阻时幅度是 50 奥姆的 2 倍. 可在 UTIL 里可看到各个通道的 Load 设置状态. 北京海洋兴业科技股份有限公司（证券代码：839145） 电话：010-62176785 网址：www.hyxyyq.com...

  • Page 75: 设置频率

    MFG-2220HM 系列使用手册 设置频率 1. 按 FREQ/Rate 键 面板操作 Q 2. 位于参数窗口处的 FREQ 参数将变亮 3. 两种方式可设置其大小： 参数设置       a,使用方向键或可调旋钮。             b,使用数字键.   通过 F2 ~F6 选择相应单位.

  • Page 76: 设置幅值

    操作 设置幅值 1. 按 AMPL 键 面板操作  2. 位于参数窗口处的 AMPL 参数将变亮 3. 两种方式可设置其大小： 参数设置       a,使用方向键或可调旋钮             b,使用数字键.   通过 F2~F6 选择相应单位. High Z 50Ω...

  • Page 77: 设置直流偏置

    MFG-2220HM 系列使用手册 设置直流偏置 1. 按 DC 偏置键 面板操作  2. 位于参数窗口处的 DC 偏置参数将变亮 3. 两种方式可设置其大小： 参数设置    a,使用方向键或可调旋钮。       b,使用数字键.            按 F5 (mVDC) 或 F6 (VDC) 来...

  • Page 78: 设置相位

    操作 设置相位 1. 按 CH1 或 CH2 或 21XX 面板操作  22XX CH1/CH2 键. 2. 相位的设定. 选择相应的通道后, 按 F5(Phase) . 3. 两种方式可设置其大小： 参数设置    a,使用方向键或可调旋钮       b,使用数字键.       ...
  • Page 79 MFG-2220HM 系列使用手册 按 F5 (Degree) 选择相应单位. 进入相位设定界面有两个快捷的操作： 当前通道相位设为零 CH1/CH2 相位同时设为零 北京海洋兴业科技股份有限公司（证券代码：839145） 电话：010-62176785 网址：www.hyxyyq.com...

  • Page 80: Pulse 通道

    操作 Pulse 通道 MFG-2220HM 机器有多个通道输出，只有选择了此通道才能对其进 行设定操作等. 选择脉冲波 1. 按 Pulse 键选择 Pulse. 面板操作 2. 被选择的通道可以很清楚的看到，而未被选择的 会变淡. 在下方屏幕显示中, 选择 Pulse. 设置脉冲波占空比 设置脉冲波占空比来代替脉冲波 Width。 占空比的设置取决于上市下 降沿的时间设定。定义如下。 Pulse Duty Cycle ≥ 100×最小脉宽 ÷ Pulse 周期 Pulse Duty Cycle < 100× (1-最小脉宽÷Pulse周期) 1. 按 Waveform 键...
  • Page 81 MFG-2220HM 系列使用手册 2. 按 F1 (DUTY)位于参数窗口处 参数设置   的 DUTY 参数变亮 3. 两种方式可设置其大小：    a,使用方向键或可调旋钮       b,使用数字键.            按 F5 选择 % 单位.

  • Page 82: 设置脉冲波宽度

    操作 占空比范围 0.01%~99.99%(受限于当前频率的 设定) 设置脉冲波宽度 脉冲宽度设置取决于上升/下降时间设置或边缘时间和周期设置，如 下所定义: 脉冲宽度≥最小允许脉冲宽度 脉冲宽度<脉冲周期 -最小允许脉冲宽度 脉冲宽度被定义为从 50%上升沿阈值到一个完整周期的 50%下降沿阈 值的时间，如图所示. Period Pulse Width Rise time Fall time 1. 按 Waveform 键. 面板操作  2. 按 F2 (Width). 位于参数窗口 处的脉冲宽度参数变亮.. 北京海洋兴业科技股份有限公司（证券代码：839145） 电话：010-62176785 网址：www.hyxyyq.com...

  • Page 83: 设置脉冲波前沿时间

    MFG-2220HM 系列使用手册 3. 两种方式可设置其大小： 参数设置    a,使用方向键或可调旋钮       b,使用数字键.            通过 F2~F5 来选择相应单位. E E   4. 设定 the Load/Frequency/Amplitude/DC Offset/Phase 的值, 请看 87 -91 页.

  • Page 84: 设置脉冲波后沿时间

    操作 3. 两种方式可设置其大小：    a,使用方向键或可调旋钮       b,使用数字键.            4. 通过 F1~F3 来选择相应单位. E   5. 对相反时间重复以上步骤. 6. 设定 the Load/Frequency/Amplitude/DC Offset/Phase 的值, 请看 87 -91 页. 最小后沿时间...
  • Page 85 MFG-2220HM 系列使用手册 3. 两种方式可设置其大小：    a,使用方向键或可调旋钮       b,使用数字键.            通过 F1~F3 来选择相应单位. E   4. 对相反时间重复以上步骤. 5. 设定 the Load/Frequency/Amplitude/DC Offset/Phase 的值,请看 87 -91 页.

  • Page 86: 设置负载

    操作 设置负载 1. 按 Pulse 键. 面板操作 2. 负载的设定.选择相应的通道后, 按 参数设置 F1(Load) . 3. 按 F1(50OHM)或 F2(High Z)去设定 Load 的大小. 高阻时幅度是 50 OHM 的 2 倍. 可在 UTIL 里可看到各个通道的 Load 设置状态. 北京海洋兴业科技股份有限公司（证券代码：839145） 电话：010-62176785 网址：www.hyxyyq.com...

  • Page 87: 设置频率

    MFG-2220HM 系列使用手册 设置频率 1. 按 FREQ/Rate 键. 面板操作 Q 2. 位于参数窗口处的频率参数变亮.. 3. 两种方式可设置其大小：    a,使用方向键或可调旋钮       b,使用数字键.            通过 F2~F6 选择相应单位. z z ...

  • Page 88: 设置幅度

    操作 设置幅度 1. 按 AMPL 键. 面板操作  2. 位于参数窗口处的幅度参数变亮. 3. 两种方式可设置其大小：    a,使用方向键或可调旋钮       b,使用数字按键.            通过 F2~F6 选择相应单位. dB V High Z 50Ω...

  • Page 89: 设置直流偏置

    MFG-2220HM 系列使用手册 设置直流偏置 1. 按 DC Offset 键. 面板操作  2. 位于参数窗口处的偏移参数变亮. 3. 两种方式可设置其大小：    a,使用方向键或可调旋钮       b,使用数字键.            按 F5 (mVDC) 或 F6 (VDC) 选...

  • Page 90: 设置相位

    操作 设置相位 1. 按 Pulse 或 Pulse/RF 键. 面板操作 21xx 22xx 2. 相位的设定.选择相应的通道后, 按 F5(Phase) . 3. 两种方式可设置其大小：    a,使用方向键或可调旋钮。       b,使用数字键.            按...
  • Page 91 MFG-2220HM 系列使用手册 调 制 MFG-2220HM 系列任意波形信号发生器能够产生 AM, ASK,FM, FSK,PM,PSK 和 SUM 调制波形。调 制类型不同，调制参数的设置也有所不同。无论何 时，只允许激活一种调制模式，且扫描或脉冲串模 式不能与 AM/FM 同时启用。一旦激活一种调制模 式，就意味着关闭前一个调制模式。 幅值调制(AM) ............95 选择 AM 调制 ....................95 AM 载波波形 ....................96 载波频率 ....................... 96 调制波形 ....................... 97 AM 频率 ......................98 调制深度...
  • Page 92 调制 FSK 载波波形 ....................116 FSK 载波频率 ....................116 FSK 跳跃频率 ....................117 FSK 频率 ...................... 118 FSK 源......................119 相位调制(PM) ............121 选择相位调制 (PM)..................121 PM 载波波形 ....................122 PM 载波频率 ....................122 PM 波形 ...................... 123 频率调制波形 ..................... 124 频率偏移...
  • Page 93 MFG-2220HM 系列使用手册 扫描模式 ..................... 150 扫描时间 ..................... 151 标记频率 ..................... 152 扫描触发源 ....................153 脉冲串模式 ............... 155 选择脉冲串模式 ..................155 脉冲串模式 ....................155 脉冲串频率 ....................156 脉冲串循环/计数 ..................157 无限脉冲串计数 ..................158 脉冲串周期 ....................159 脉冲串相位 ....................160 脉冲串触发源 ..................... 161 脉冲串延迟...

  • Page 94: 幅值调制(Am)

    调制 幅值调制(AM) AM 波形由载波和调制波组成。载波幅值与调制波幅值有关。MFG- 2220HM 信号发生器可以设置载波频率、幅值、偏置电压以及内部或 外部调制源。 Modulated Carrier Waveform Modulating waveform 选择 AM 调制 1. 按 MOD 键 面板操作  2. 按 F1 (AM)   北京海洋兴业科技股份有限公司（证券代码：839145） 电话：010-62176785 网址：www.hyxyyq.com...

  • Page 95: Am 载波波形

    MFG-2220HM 系列使用手册 AM 载波波形 AM 载波波形：正弦波、方波、斜波、脉冲波或任 背景 意波。默认情况为正弦波。不能使用噪声波作为载 波波形。在选择载波波形前，请先选择 AM 调制模 式，参见 26 或 97 页 1. 按 Waveform 键 选择一个标准载  波波形 2. 按 F1~F5 选择载波波形  a    3. 有关任意波的使用部分，详 选择一个任意波 的载波波形 见任意波快速指南或章节 范围 AM 载波波形...

  • Page 96: 调制波形

    1μHz~ 200MHz 正弦波 1μHz~60MHz 方波 1μHz~5MHz 三角波 1μHz~5MHz 斜波 默认频率 1 kHz 调制波形 信号发生器可以接收内部和外部源。MFG-2220HM 的调制波形包括 正弦波, 方波, 三角波, 上斜波, 下斜波。默认波形为正弦波。 1. 选择 MOD 键 面板操作  2. 按 F1 (AM)   3. 按 F4 (Shape)  ha 4. 按 F1~F5 选择波形...

  • Page 97: Am 频率

    MFG-2220HM 系列使用手册 AM 频率 调制波形的频率(AM 频率)可设为 2mHz~50kHz。 1. 按 MOD 键 面板操作  2. 按 F1 (AM)   3. 按 F3 (AM Freq)  q 4. 位于波形显示区域处的 AM 频率参数将变亮 北京海洋兴业科技股份有限公司（证券代码：839145） 电话：010-62176785 网址：www.hyxyyq.com...

  • Page 98: 调制深度

    调制 5. 使用方向键和可调旋钮或数    字键盘输入 AM 频率        6. 按 F1~F3 选择频率范围 z kz   2mHz~50kHz 范围 调制频率 100Hz 默认频率 调制深度 调制深度为未调载波幅值与调制波形最小幅值偏差的比值(以百分比显 示)。换句话说，调制深度就是调制波形与载波波形的最大幅值之比。 1. 按 MOD 键 面板操作  2. 按 F1 (AM) ...

  • Page 99: 设置 (Am)调制源

    MFG-2220HM 系列使用手册 5. 使用方向键和可调旋钮或数    字键盘输入 AM 深度        6. 按 F1 (%)选择%单位  0%~120% 范围 深度 100% 默认深度 注意 即使调制深度大于 100%, 输出也不超过±5V 的峰值 (10kΩ 负载) 如果选择外部调制源, 那么调制深度将由后面板 MOD INPUT 上的± 5V 信号电压控制。例如, 如果调...
  • Page 100 调制  从后面板的 MOD 输入端子接收 外部源 外部调制信号 注意 如果选择外部调制源, 那么调制深度将由后面板 MOD INPUT 上的± 5V 信号电压控制。例如, 如果调 制深度设置为 100%, 那么最大幅值为+5V, 最小幅值 为-5V 北京海洋兴业科技股份有限公司（证券代码：839145） 电话：010-62176785 网址：www.hyxyyq.com...

  • Page 101: 幅移键控(Ask)

    MFG-2220HM 系列使用手册 幅移键控(ASK) ASK 调制用于在两个预设幅度(载波幅度和调制幅度)间移动其输出幅 度。函数发生器一次只允许启用一种调制模式。当开启 ASK 调制时， 其它调制模式将禁用。在启用扫描和脉冲串时不允许启用 ASK 调制。 在启用 ASK 时，将关闭扫描或脉冲串模式。只有 RF 通道有 ASK 调 制。 选择 ASK 调制 当使用 ASK 模式时, 输出波形使用默认载波频率、幅值和偏置电压。 1. 按 MOD 键 面板操作  2. 按 F6 (More)，F2(ASK)    北京海洋兴业科技股份有限公司（证券代码：839145）...

  • Page 102: Ask 载波波形

    调制 ASK 载波波形 背景 默认波形为正弦波。噪声波不能用作载波 1. 按 Waveform 键 面板操作  2. 按 F1~F5 选择载波波形  a   范围 载波波形 正弦波, 方波, 脉冲波, 斜 波 ASK 载波频率 最大载波频率与载波波形有关。默认载波频率均为 1kHz。选择外部 源时，TriggerINPUT 信号的信号电平控制输出频率。当信号为逻辑 低电平时，输出载波频率；当信号为逻辑高电平时，输出跳跃频率。 1. 按 FREQ/Rate 键选择载波 面板操作 Q 频率 2.

  • Page 103: Ask 调制幅度

    MFG-2220HM 系列使用手册 3. 使用方向键和可调旋钮或数    字键盘输入载波频率        4. 按 F2~F6 选择 ASK 频率单 z z 位     范围 载波波形 载波频率 1μHz~200MHz 正弦波 1kHz 默认频率 ASK 调制幅度 默认调制幅度均为 0.5Vpp。内部调制波是占空比为 50%的方波。选择...

  • Page 104: Ask 频率

    调制 5. 使用方向键和可调旋钮或数    字键盘输入调制幅度        6. 按 F2~F6 选择单位类型 dB V 范围 ASK 调制幅度 0V~最大值 0.5V 默认 ASK 频率 ASK 频率是决定输出载波幅度或调制幅度的频率值。 1. 选择 MOD 面板操作  2. 按 F6 (More)，F2(ASK)  ...

  • Page 105: Ask 源

    范围 ASK 频率 100Hz 默认 注意 如果选择外部源, 忽视 ASK 频率设置 ASK 源 MFG-2220HM 接受内部和外部 ASK 源，默认为内部 ASK 源。当选 择内部 ASK 源时，使用 ASK Rate 功能设置 ASK 频率。当选择外部 源时，ASK 频率与后面板 TriggerINPUT 信号的频率一致。 1. 按 MOD 键 面板操作  2. 按 F6 (More)，F2(ASK) ...
  • Page 106 调制 3. 按 F1 (Source)   4. 按 F1 (Internal)或 F2  EX (External)选择 ASK 源   5. 按 Return 返回菜单  注意 Trigger INPUT 端子不能设置边沿极性 北京海洋兴业科技股份有限公司（证券代码：839145） 电话：010-62176785 网址：www.hyxyyq.com...

  • Page 107: 频率调制(Fm)

    MFG-2220HM 系列使用手册 频率调制(FM) FM 波形由载波和调制波组成。载波的瞬时频率随调制波形的幅值而 变化。当使用 MFG-2220HM 时，无论何时只允许启用一种调制模式。 Modulating waveform Modulated Carrier Waveform 选择频率调制 (FM) 选择 FM 后, 调制波形由载波频率、输出幅值和偏置电压决定。 1. 按 MOD 键 面板操作  2. 按 F2 (FM)   北京海洋兴业科技股份有限公司（证券代码：839145） 电话：010-62176785 网址：www.hyxyyq.com...

  • Page 108: Fm 载波波形

     2. 按 F1~F5 选择载波形  a    范围 载波波形 正弦波, 方波, 脉冲波, 斜 波 FM 载波频率 使用 MFG-2220HM 时，载波频率必须大于或等于频率偏移。如果频 率偏移大于载波频率，函数发生器会自动将偏移调整到当前载波频率 所允许的最大值。载波最大频率与所选波形有关。 1. 按 FREQ/Rate 键选择载波 面板操作 Q 频率 2. 位于参数窗口处的 FREQ 参数将变亮 3. 使用方向键和可调旋钮或数   ...

  • Page 109: Fm 波形

    MFG-2220HM 系列使用手册 1μHz~50MHz 脉冲波 1μHz~5MHz 三角波 1 kHz 默认频率 FM 波形 信号发生器能接受内部和外部源。MFG-2220HM 的内部调制波形包 括正弦波、方波、脉冲波、正和负斜波(UpRamp, DnRamp)。默认情 况为正弦波。 1. 选择 MOD 面板操作  2. 按 F2 (FM)   3. 按 F4 (Shape)  ha 4. 按 F1~F5 选择波形  a ...
  • Page 110 调制 北京海洋兴业科技股份有限公司（证券代码：839145） 电话：010-62176785 网址：www.hyxyyq.com...

  • Page 111: 频率调制波形

    MFG-2220HM 系列使用手册 频率调制波形 信号发生器将接受用于 FM 的内部或外部调制源。 1. 按 MOD 键 面板操作  2. 按 F2 (FM)   3. 按 F3 (FM Freq)  q 4. 位于波形显示区域处的 FM 频率参数将变亮 5. 使用方向键和可调旋钮或数    字键盘输入 FM 频率   ...

  • Page 112: 频率偏移

    调制 频率偏移 频率偏移是载波与调制波的频率最大偏差。 1. 按 MOD 键 面板操作  2. 按 F2 (FM)   3. 按 F2 (Freq Dev)  qv 4. 位于波形显示区域处的 Freq Dev 参数将变亮 5. 使用方向键和可调旋钮或数    字键盘输入频率偏移        6.

  • Page 113: 选择(Fm)调制源

    MFG-2220HM 系列使用手册 选择(FM)调制源 信号发生器将接受用于 FM 调制的内部或外部源。默认为内部源。 1. 按 MOD 键 面板操作  2. 按 F2 (FM)   3. 按 F1 (Source)   4. 按 F1 (INT)或 F2 (EXT)选择  EX 调制源   5. 按 Return 返回菜单 ...

  • Page 114: 频移键控(Fsk)

    调制 频移键控(FSK) FSK 调制用于在两个预设频率(载波频率和跳跃频率)间交替输出频率。 内部频率发生器或后面板 Trigger INPUT 上的信号电平决定交替频率。 函数发生器一次只允许启用一种调制模式。当开启 FSK 调制时，其它 调制模式将禁用。在启用扫描和脉冲串时不允许启用 FSK 调制。在启 用 FSK 时，将关闭扫描或脉冲串模式。 Carrier Frequency Hop Frequency 选择 FSK 调制 当使用 FSK 模式时, 输出波形使用默认载波频率、幅值和偏置电压。 1. 按 MOD 键 面板操作  2. 按 F3 (FSK)  K 北京海洋兴业科技股份有限公司（证券代码：839145）...

  • Page 115: Fsk 载波波形

    MFG-2220HM 系列使用手册 FSK 载波波形 背景 默认波形为正弦波。噪声波不能用作载波 1. 按 Waveform 键 面板操作  2. 按 F1~F5 选择载波波形  a   范围 载波波形 正弦波, 方波, 斜波, 脉冲 波 FSK 载波频率 最大载波频率与载波波形有关。默认载波频率均为 1kHz。选择外部 源时，TriggerINPUT 信号的信号电平控制输出频率。当信号为逻辑 低电平时，输出载波频率；当信号为逻辑高电平时，输出跳跃频率。 1. 按 FREQ/Rate 键选择载波 面板操作 Q...

  • Page 116: Fsk 跳跃频率

    调制 斜波 1μHz~5MHz 1μHz~50MHz 脉冲波 默认频率 1kHz FSK 跳跃频率 默认跳跃频率均为 100 Hz。内部调制波是占空比为 50%的方波。选择 外部源时，TriggerINPUT 信号的信号电平控制输出频率。当信号为 逻辑低电平时，输出载波频率；当信号为逻辑高电平时，输出跳跃频 率。 1. 按 MOD 键 面板操作  2. 按 F3 (FSK)  K 3. 按 F2 (Hop Freq)  q 4. 位于波形显示区域处的 Hop Freq 参数将变亮 5.

  • Page 117: Fsk 频率

    MFG-2220HM 系列使用手册 6. 按 F1~F5 选择频率范围 z z   范围 波形 载波频率 正弦波 1μHz~200MHz 1μHz~60MHz 方波 1μHz~5MHz 斜波 1μHz~50MHz 脉冲波 100Hz 默认频率 FSK 频率 FSK 频率是决定输出载波频率或跳跃频率的频率值。 1. 选择 MOD 面板操作  2. 按 F3 (FSK)  K 3. 按 F3 (FSK Rate) ...

  • Page 118: Fsk 源

    范围 FSK 频率 10Hz 默认 注意 如果选择外部源, 忽视 FSK 频率设置 FSK 源 MFG-2220HM 接受内部和外部 FSK 源，默认为内部 FSK 源。当选择 内部 FSK 源时，使用 FSK Rate 功能设置 FSK 频率。当选择外部源时， FSK 频率与后面板 TriggerINPUT 信号的频率一致。 1. 按 MOD 键 面板操作  2. 按 F3 (FSK) ...
  • Page 119 MFG-2220HM 系列使用手册 北京海洋兴业科技股份有限公司（证券代码：839145） 电话：010-62176785 网址：www.hyxyyq.com...

  • Page 120: 相位调制(Pm)

    调制 相位调制(PM) 对于相位调制，相位由调制波形的瞬时电压决定。无论何时仅允许启 用一种调制模式。若使用 PM，将禁用其它调制模式。此外不允许扫 描和脉冲串模式与 PM 同时使用。若使用 PM，将关闭扫描和脉冲串 模式。 Modulating waveform Modulated Carrier Waveform 选择相位调制 (PM) 选择 PM 后, 调制波形由载波频率、输出幅值和偏置电压决定。 1. 按 MOD 键 面板操作  2. 按 F4 (PM)  北京海洋兴业科技股份有限公司（证券代码：839145） 电话：010-62176785 网址：www.hyxyyq.com...

  • Page 121: Pm 载波波形

    MFG-2220HM 系列使用手册 PM 载波波形 PM 载波默认为正弦波。噪声波不能用作载波 背景 1. 按 Waveform 键 面板操作  2. 按 F1~F5 选择载波形  a    范围 载波波形 正弦波, 方波, 脉冲波, 斜 波 PM 载波频率 最大载波频率与载波波形的选择有关。默认载波频率为 1kHz。 1. 按 FREQ/Rate 键选择载波 面板操作 Q 频率...

  • Page 122: Pm 波形

    调制 1μHz~50MHz 脉冲波 1μHz~5MHz 三角波 1μHz~5MHz 斜波 1 kHz 默认频率 PM 波形 信号发生器能接受内部和外部源。MFG-2220HM 的内部调制波形包 括正弦波、方波、脉冲波、正和负斜波(UpRamp, DnRamp)。默认情 况为正弦波。 1. 选择 MOD 面板操作  2. 按 F4 (PM)  3. 按 F4 (Shape)  ha 4. 按 F1~F5 选择波形  a ...

  • Page 123: 频率调制波形

    MFG-2220HM 系列使用手册 频率调制波形 信号发生器将接受用于 FM 的内部或外部调制源。 1. 按 MOD 键 面板操作  2. 按 F4 (PM)  3. 按 F3 (PM Freq)  4. 位于波形显示区域处的 PM 频率参数将变亮 5. 使用方向键和可调旋钮或数    字键盘输入 PM 频率     ...

  • Page 124: 频率偏移

    调制 6. 按 F1~F3 选择频率单位 z kz   2mHz~50kHz 范围 调制频率 默认频率 100Hz 频率偏移 频率偏移是载波与调制波的频率最大偏差。 1. 按 MOD 键 面板操作  2. 按 F4 (PM)  3. 按 F2 (Phase Dev)  4. 位于波形显示区域处的 Phase Dev 参数将变亮 5. 使用方向键和可调旋钮或数 ...

  • Page 125: 选择 (Pm) 调制源

    MFG-2220HM 系列使用手册 范围 相位偏移 0~360° 默认相位 180° 选择 (PM) 调制源 信号发生器将接受用于 FM 调制的内部或外部源。默认为内部源。 1. 按 MOD 键 面板操作  2. 按 F4 (PM)  3. 按 F1 (Source)   4. 按 F1 (INT)或 F2 (EXT)选择  EX 调制源 ...
  • Page 126 调制 北京海洋兴业科技股份有限公司（证券代码：839145） 电话：010-62176785 网址：www.hyxyyq.com...

  • Page 127: 相移键控(Psk)

    MFG-2220HM 系列使用手册 相移键控(PSK) PSK 调制用于在两个预设相位(载波相位和调制相位)间交替输出相位。 函数发生器一次只允许启用一种调制模式。当开启 PSK 调制时，其它 调制模式将禁用。在启用扫描和脉冲串时不允许启用 PSK 调制。在启 用 PSK 时，将关闭扫描或脉冲串模式。只有 RF 通道有 PSK 调制。 选择 PSK 调制 当使用 PSK 模式时, 输出波形使用默认载波频率、幅值和偏置电压。 1. 按 MOD 键 面板操作  2. 按 F6(More),F3 (PSK)    K PSK 载波波形...

  • Page 128: Psk 载波频率

    调制 2. 按 F1~F5 选择载波波形  a   范围 载波波形 正弦波 PSK 载波频率 最大载波频率与载波波形有关。默认载波频率均为 1kHz。 1. 按 FREQ/Rate 键选择载波 面板操作 Q 频率 2. 位于参数窗口处的 FREQ 参数将变亮 3. 使用方向键和可调旋钮或数    字键盘输入载波频率        4.

  • Page 129: Psk 频率

    MFG-2220HM 系列使用手册 3. 按 F2 (PSK Phase)  4. 位于波形显示区域处的 PSK Phase 参数将变亮 5. 使用方向键和可调旋钮或数    字键盘输入调制相位        6. 按 F1 选择° g  0~360° 范围 PSK 调制相位 默认相位 180° PSK 频率...

  • Page 130: Psk 源

    PSK 频率 2mHz~1MHz 10Hz 默认 注意 如果选择外部源, 忽视 PSK 频率设置 PSK 源 MFG-2220HM 接受内部和外部 PSK 源，默认为内部 PSK 源。当选择 内部 PSK 源时，使用 PSK Rate 功能设置 PSK 频率。当选择外部源时， PSK 频率与后面板 TriggerINPUT 信号的频率一致。 1. 按 MOD 键 面板操作  2. 按 F6(More),F3 (PSK) ...
  • Page 131 MFG-2220HM 系列使用手册 3. 按 F1 (Source)   4. 按 F1 (Internal)或 F2  EX (External)选择 PSK 源   5. 按 Return 返回菜单  北京海洋兴业科技股份有限公司（证券代码：839145） 电话：010-62176785 网址：www.hyxyyq.com...

  • Page 132: 脉冲宽度调制(Pwm)

    调制 脉冲宽度调制(PWM) 对于脉宽调制，脉冲宽度由调制波形的瞬时电压决定。无论何时仅允 许启用一种调制模式。若使用PWM，将禁用其它调制模式。此外不 允许扫描和脉冲串模式与PWM同时使用。若使用PWM，将关闭扫描 和脉冲串模式。 选择脉冲宽度调制 选择 PWM, 需要考虑载波频率的当前设置、幅值调制频率、输出和偏 移电压。 1. 按 MOD 键 面板操作  2. 按 F6(More),F1(PWM)     3. 按 F1 (Source)   4. 按 F1 (INT)或 F2 (EXT)选择  EX 调制源  ...

  • Page 133: Pmw 载波波形

    MFG-2220HM 系列使用手册 PMW 载波波形 PWM仅使用方波作为载波波形，否则会弹出错误信息。 PMW 载波频率 载波频率与方波有关。默认载波频率为1kHz。 1. 按 FREQ/Rate 键选择载波 面板操作 Q 频率 2. 位于参数窗口处的 FREQ 参数将变亮 3. 使用方向键和可调旋钮或数    字键盘输入载波频率        4. 按 F2~F6 选择频率单位 z z  ...

  • Page 134: Pmw 调制波形

    调制 PMW 调制波形 调制波形(内部源)包括正弦波、方波、三角波、正斜波和负斜波。默 认波形为正弦波。 1. 选择 MOD 面板操作  2. 按 F6(More),F1(PWM)     3. 按 F4 (Shape)  ha 4. 按 F1~F5 选择波形  a   5. 按 Return 返回菜单  范围 波形 方波 50%占空比 正斜波...

  • Page 135: 调制波形频率

    MFG-2220HM 系列使用手册 调制波形频率 1. 按 MOD 键 面板操作  2. 按 F6(More),F1(PWM)     3. 按 F3 (PWM Freq)  4. 位于波形显示区域处的 PM 频率参数将变亮 5. 使用方向键和可调旋钮或数    字键盘输入 PWM 频率      ...

  • Page 136: 调制占空比

    调制 调制占空比 用于设置占空比(%) 1. 按 MOD 键 面板操作  2. 按 F6(More),F1(PWM)     3. 按 F2 (Duty) 4. 位于波形显示区域处的 PWM 频率参数将变亮 5. 使用方向键和可调旋钮或数    字键盘输入 PWM 频率        6. 按 F1(%)选择百分号 ...

  • Page 137: Pwm 调制源

    MFG-2220HM 系列使用手册 PWM 调制源 MFG-2220HM 接受内部和外部 PWM 调制源。默认为内部调制源。 1. 选择 MOD 面板操作  2. 按 F6(More),F1(PWM)     3. 按 F1 (Source)   4. 按 F1 (INT)或 F2 (EXT)选择  EX 调制源   5. 按 Return 返回菜单...

  • Page 138: 总和调制(Sum)

    调制 总和调制(SUM) 对于总和调制，深度由调制波形的瞬时电压决定。无论何时仅允许启 用一种调制模式。若使用 SUM，将禁用其它调制模式。此外不允许 扫描和脉冲串模式与 SUM 同时使用。若使用 SUM，将关闭扫描和脉 冲串模式。 SUM Modulated waveform SUM Freq (modulation frequency) 选择总和调制 (SUM) 选择 SUM 后, 调制波形由载波频率、输出幅值和偏置电压决定。 1. 按 MOD 键 面板操作  2. 按 F5 (SUM)  北京海洋兴业科技股份有限公司（证券代码：839145） 电话：010-62176785 网址：www.hyxyyq.com...

  • Page 139: Sum 载波波形

    MFG-2220HM 系列使用手册 SUM 载波波形 SUM 载波默认为正弦波。 背景 1. 按 Waveform 键 面板操作  2. 按 F1~F5 选择载波形     范围 载波波形 正弦波, 方波, 脉冲波,三 角波,斜波,噪声波 SUM 载波频率 最大载波频率与载波波形的选择有关。默认载波频率为 1kHz。 1. 按 FREQ/Rate 键选择载波 面板操作 Q 频率 2. 位于参数窗口处的 FREQ 参数将变亮...

  • Page 140: Sum 波形

    调制 1μHz~50MHz 脉冲波 1μHz~5MHz 三角波 1 kHz 默认频率 SUM 波形 信号发生器能接受内部和外部源。MFG-2220HM 的内部调制波形包 括正弦波、方波、脉冲波、正和负斜波(UpRamp, DnRamp)。默认情 况为正弦波。 1. 选择 MOD 面板操作  2. 按 F5 (SUM)  3. 按 F4 (Shape)  ha 4. 按 F1~F5 选择波形  a   5. 按 Return 返回菜单...
  • Page 141 MFG-2220HM 系列使用手册 北京海洋兴业科技股份有限公司（证券代码：839145） 电话：010-62176785 网址：www.hyxyyq.com...

  • Page 142: 频率调制波形

    调制 频率调制波形 信号发生器将接受用于 FM 的内部或外部调制源。 1. 按 MOD 键 面板操作  2. 按 F4 (PM)  3. 按 F3 (SUM Freq)  4. 位于波形显示区域处的 PM 频率参数将变亮 5. 使用方向键和可调旋钮或数    字键盘输入 PM 频率       ...

  • Page 143: 总和偏移

    MFG-2220HM 系列使用手册 总和偏移 总和偏移是载波与调制波的幅度最大偏差。 1. 按 MOD 键 面板操作  2. 按 F5 (SUM)  3. 按 F2 (SUM Ampl)  4. 位于波形显示区域处的 SUM Ampl 参数将变亮 5. 使用方向键和可调旋钮或数    字键盘输入频率偏移        6. 按 F1 选择相位单位...

  • Page 144: 选择 (Sum) 调制源

    调制 选择 (SUM) 调制源 信号发生器将接受用于 FM 调制的内部或外部源。默认为内部源。 1. 按 MOD 键 面板操作  2. 按 F5 (SUM)  3. 按 F1 (Source)   4. 按 F1 (INT)或 F2 (EXT)选择  EX 调制源   5. 按 Return 返回菜单  ...

  • Page 145: 频率扫描

    MFG-2220HM 系列使用手册 频率扫描 除噪声波和脉冲波外，信号发生器可以对正弦波、方波或斜波产生一 个扫频。在启动扫描模式时，将关闭脉冲串或其它调制模式。 在扫描模式下，信号发生器以指定步进从起始频率到停止频率扫描。 您能够以线性或对数间隔由高频向低频扫描，或者由低频向高频扫描。 您也可以配置信号发生器，使其用外部触发或手动触发输出单个扫描。 Sweep 选择扫描模式 选择 Sweep 按钮，进入扫描模式。如果不预先设 置，输出幅值、偏移和频率使用默认值。  设置起始和停止频率 起始频率和停止频率定义扫描上限和下限。信号发生器从起始频率开 始，一直扫描到停止频率，然后又复位回起始频率。在整个扫描范围 内，相位连续 1. 按 SWEEP 键 面板操作  2. 按 F3 (Start)或 F4 (Stop)选择 a 起始或停止频率   3. 位于波形显示区域处的 Start 或 Stop 参数将变...
  • Page 146 调制 起始 停止 4. 使用方向键和可调旋钮或数    字键盘输入 Stop/Start 频率        5. 按 F1~F5 选择 Start/Stop 频 z z 率单位   范围 扫描范围 1μHz~200MHz (max) 正弦波 1μHz~60MHz (max) 方波 脉冲波 1μHz~50MHz (max) 三角波...

  • Page 147: 中心频率和跨距

    MFG-2220HM 系列使用手册 注意 从低频到高频扫描，设置起始频率＜停止频率。从 高频到低频扫描，设置起始频率＞停止频率。关闭 标记后，同步信号为 50％占空比的方波。在扫描开 始时，同步信号处于 TTL 低电平，扫描中点上升到 TTL 高电平。同步信号频率与指定扫描时间相等。 打开标记，在扫描开始时同步信号处于 TTL 高电 平，到达标识频率处下降到 TTL 低电平。标记输出 端输出同步信号。 中心频率和跨距 使用中心频率和跨距来设置扫描上限和下限(起始/停止)。 1. 按 SWEEP 键 面板操作  2. 按 F6 (More)   3. 按 F1 (Span)或 F2 (Center) a...
  • Page 148 调制 中心 5. 使用方向键和可调旋钮或数    字键盘输入 Span/Center 频    率     6. 按 F1~F5 选择 Start/Stop 频 z z 率单位   范围 中心频率 正弦波 1μHz~200MHz (max) 1μHz~60MHz (max) 方波 1μHz~50MHz (max) 脉冲波 1μHz~5MHz 三角波...

  • Page 149: 扫描模式

    MFG-2220HM 系列使用手册 注意 从低频到高频扫描，设置正频率跨距。从高频到低 频扫描，设置负频率跨距。关闭标记后，同步信号 为 50％占空比的方波。在扫描开始时，同步信号处 于 TTL 低电平，扫描中点上升到 TTL 高电平。同步 信号频率与指定扫描时间相等。打开标记，在扫描 开始时同步信号处于 TTL 高电平，到达标识频率处 下降到 TTL 低电平。标记输出端输出同步信号。 扫描模式 扫描模式用于选择线性或对数扫描。默认线性扫描。 1. 按 SWEEP 键 面板操作  2. 按 F2 (Type)   3. 按 F1 (Linear)或 F2 (Log)选 a...

  • Page 150: 扫描时间

    调制 扫描时间 从起始频率到截止频率完成一次扫描所需的时间称为扫描时间。信号 发生器自动限定扫描的离散频率点，该数目与扫描长度有关。 1. 按 SWEEP 键 面板操作  2. 按 F5 (SWP Time)   3. 位于波形显示区域处的扫描时间参数将变亮 4. 使用方向键和可调旋钮或数    字键盘输入扫描时间        5. 按 F1~F2 选择时间单位 E E   1ms ~ 500s 范围...

  • Page 151: 标记频率

    MFG-2220HM 系列使用手册 标记频率 标记信号变为低电平时的频率称为标记频率(扫描开始时标记信号都处于高电 平)。后面板 MARK 端子输出标记信号。默认 550 Hz。 1. 按 SWEEP 键 面板操作  2. 按 F6 (More)  3. 按 F3 (Marker)  ak 4. 按 F2 (ON/OFF)打开/关闭   标记 5. 按 F1 (Freq)选择标记频率  q 6. 位于波形显示区域处的频率参数将变亮...

  • Page 152: 扫描触发源

    调制 范围 频率 1μHz~200MHz (max) 正弦波 1μHz~60MHz (max) 方波 1μHz~50MHz (max) 脉冲波 1μHz~5MHz 三角波 550Hz 默认 注意 标记频率必须设置在起始频率和停止频率之间。如 果无设置，标记频率将等于起始频率和停止频率的 均值。 启用扫描模式后，标记模式将忽略同步模式的设 置。 扫描触发源 扫描模式下，信号发生器在收到触发信号时输出一个扫描。扫描输出 完成后，信号发生器输出起始频率，并等待下一次触发。默认内部触 发源。 1. 按 SWEEP 键 面板扫描  2. 按 F1 (Source)   3. 按 F1 (Internal), F2 ...
  • Page 153 MFG-2220HM 系列使用手册 5. 如果选择手动触发，按 F1  gg (Trigger)执行手动扫描 北京海洋兴业科技股份有限公司（证券代码：839145） 电话：010-62176785 网址：www.hyxyyq.com...

  • Page 154: 脉冲串模式

    调制 脉冲串模式 信号发生器能创建一个具有指定循环数的波形脉冲串。脉冲串模式支 持正弦波、方波、三角波和斜波。 Burst 选择脉冲串模式 选择脉冲串模式后，任何调制或扫描模式都将自动 关闭。如果无设置，输出幅值、偏移和频率启用默  认值。 脉冲串模式 触发(N 次循环模式)或门控模式可以设置脉冲串模式。在 N 次循环/ 触发模式下，每次接收触发时信号发生器都将输出一个指定循环次数 的波形(脉冲串)。执行完成后，信号发生器将停止并等待下一次触发。 默认为 N 次循环模式。内部或外部触发均可使用。 相比指定循环次数，门控模式使用外部触发打开或关闭输出。当触发 输入信号为高电平时，波形持续输出。当触发输入信号为低电平时， 信号发生器在输出最后一个完整波形后停止。输出电压电平仍与脉冲 串波形的起始相位相同。 脉冲串模式 脉冲串计数 脉冲串周期 相位 触发源 Triggered (Int) 可用 可用 可用 立即 Triggered (Ext) EXT, Bus 可用 不可用...

  • Page 155: 脉冲串频率

    MFG-2220HM 系列使用手册 门控模式下，关闭脉冲串计数、脉冲串周期和触发源。如果此时触发， 将不会有任何效果，也不会产生任何错误。 1. 按 Burst 键 面板操作  2. 选择 N 次循环(F1)或门控  a (F2)   脉冲串频率 在 N 次循环和门控模式下，波形频率定义了脉冲串波形的重复率。在 N 次循环模式下，以指定循环次数输出波形。在门控模式下，当触发 信号为高电平时输出波形频率。脉冲串模式支持正弦波、方波、三角 波或斜波。 1. 按 FREQ/Rate 键 面板操作 Q 2. 位于参数窗口处的 FREQ 参数将变亮 3. 使用方向键和可调旋钮或数 ...

  • Page 156: 脉冲串循环/计数

    调制 脉冲串循环/计数 脉冲串循环/计数是指脉冲串波形的循环次数。仅用于 N Cycle 模式 (内部, 外部或手动触发)。默认 1 次循环。 1. 按 Burst 键 面板操作  2. 按 F1 (N Cycle)   3. 按 F1 (Cycles)   4. 位于波形显示区域处的 Cycles 参数将变亮 5. 使用方向键和可调旋钮或数    字键盘输入循环数  ...

  • Page 157: 无限脉冲串计数

    MFG-2220HM 系列使用手册 注意 选择内部触发源时，持续输出循环数。脉冲串周期 决定脉冲串频率和脉冲串之间的时间间隔。脉冲串 计数须小于脉冲串周期和波形频率的乘积。脉冲串 计数< (脉冲串周期 x 波形频率) 如果脉冲串计数超出上述限制，信号发生器将自动 增大脉冲串周期，以满足条件。选择门控脉冲串模 式时，忽略脉冲串计数。如果从远程接口更改计数 ，信号发生器将记录新计数，并在下次使用。 无限脉冲串计数 1. 按 Burst 键 面板操作  2. 按 F1 (N Cycle)   3. 按 F2 (Infinite)   注意 无限脉冲串仅用在手动触发模式 北京海洋兴业科技股份有限公司（证券代码：839145） 电话：010-62176785 网址：www.hyxyyq.com...

  • Page 158: 脉冲串周期

    调制 脉冲串周期 从一个脉冲串的开始至下一个脉冲串的开始所经历的时间称为脉冲串 周期。仅用于内部触发脉冲串模式。 1. 按 Burst 键 面板操作  2. 按 F1 (N Cycle)   3. 按 F4 (Period)  d 4. 位于波形显示区域处的周期参数将变亮 5. 使用方向键和可调旋钮或数    字键盘输入周期        6. 按 F1~F3 选择周期单位 E...

  • Page 159: 脉冲串相位

    MFG-2220HM 系列使用手册 注意 脉冲串周期仅用于内部触发。当使用门控脉冲串模 式或外部和手动触发时，关闭脉冲串周期设置。 脉冲串周期一定要够长，且满足如下条件: 脉冲串周期>脉冲串计数/波形频率 + 200ns 脉冲串相位 脉冲串波形的起始相位称为脉冲串相位，默认 0˚。 1. 按 Burst 键 面板操作  2. 按 F1 (N Cycle)   3. 按 F3 (Phase)  ha 4. 位于波形显示区域处的相位参数将变亮 5. 使用方向键和可调旋钮或数    字键盘输入相位 ...

  • Page 160: 脉冲串触发源

    调制 默认 0˚ 注意 当使用正弦波、方波、三角波或斜波时，0˚与波形 0V 点相对应。 0˚是波形的起始点。对于正弦波、方波或三角波、 斜波，0˚对应 0V 电压(假设没有 DC 偏置) 脉冲串相位用于 N 次循环和门控脉冲串模式。在门 控脉冲串模式下，当触发 INPUT 信号下降到低电平 时，信号发生器完成当前波形后停止输出。电压输 出电平仍与起始脉冲串相位对应的电压值相同。 脉冲串触发源 触发脉冲串(N-Cycle)模式下，信号发生器在收到触发后输出一个波形 脉冲串。脉冲串循环(脉冲串计数)指定每个脉冲串的波形数。输出完 成后，信号发生器停止并等待下一次触发。默认启用内部触发的脉冲 串(N-cycle)模式。 1. 按 Burst 键 面板操作  2. 按 F1 (N Cycle)   3. 按 F5 (TRIG setup) ...

  • Page 161: 脉冲串延迟

    MFG-2220HM 系列使用手册 注意 选择内部触发源时，脉冲串以指定频率持续输出， 该频率和脉冲串之间的时间间隔由脉冲串周期决 定。 选择外部触发时，信号发生器接收后面板触发输入 端的触发信号(TTL)。每收到一个触发信号，信号发 生器就输出一个脉冲串(循环数已设)。输出脉冲串期 间接收到的触发信号将被忽略。 若使用手动或外部触发，仅可用脉冲串相位和脉冲 串循环/计数，脉冲串周期不可用。 在接收触发后、脉冲串开始之间可以插入时间延 迟。 脉冲串延迟 1. 按 Burst 键 面板操作  2. 按 F1 (N Cycle)   3. 按 F5 (TRIG setup)   4. 按 F4 (Delay) ...

  • Page 162: 脉冲串触发输出

    调制 6. 使用方向键和可调旋钮或数    字键盘输入周期        7. 按 F1~F4 选择延迟时间单位 E E   0ns~100s 范围 延迟时间 默认 脉冲串触发输出 触发输出端在后面板可用于脉冲或扫描模式输出一个上升沿触发信号， TTL 兼容。默认情况下触发信号上升沿。触发信号是每一个脉冲串开 始输出。 1. 按 Burst 键. 面板操作  2. 按 F1 (N Cycle). ...
  • Page 163 MFG-2220HM 系列使用手册 5. 按 F3 (ON/OFF) 来切换触   发开关. 6. 选 F1 (Rise) 或 F2 (Fall) 边沿 a  触发   注意 当选择内部或外部触发，触发输出信号将在一个 TTL 低/高水平，将在切换时指定的波形周期内完 成。 当选择手动触发时，按下触发软按键触发输出。 当手动触发时，函数发生器自动禁用触发器输出。 使用手动触发时，函数发生器从触发输出端输出一 个脉冲波（大于 1） 。 北京海洋兴业科技股份有限公司（证券代码：839145） 电话：010-62176785 网址：www.hyxyyq.com...
  • Page 164 辅助系统功能设置 辅 助系统功能设置 辅助系统功能设置包括存储和调取设置、 RS232/USB/GPIB 设置、查看软件版本、更新固件、 自我校准、输出阻抗设置、改变语言和 DSO 连接 设置。 存储和调取 ............... 166 选择远程接 ............... 170 LAN 接口 ..................... 170 局域网内的主机名 ..................171 USB 接口 ..................... 173 系统和设置 ............... 174 查看和更新固件版本 ................. 174 语言选择 ..................... 174 设置蜂鸣器 ....................175 显示亮度 ..................... 175 频率计数...

  • Page 165: 存储和调取

    MFG-2220HM 系列使用手册 存储和调取 MFG-2220HM 的非易失性存储器有 10 个内存文件 0~9，可以保存仪 器状态、波形数据(ARB)和设置。内存文件中的数据(ARB 或设置数据) 以红色字体显示。若没有数据则呈现蓝色。 存储/调取内容 速率 显示垂直位置 频率 输出开始 长度 输出长度 显示水平位置 设置 功能 调制源 波形 波形 频率 深度 脉冲宽度 AM 频率 方波占空比 斜波对称性 调制源 幅值 波形 幅值单位 速率 偏移 幅度 调制类型 蜂鸣器设置...
  • Page 166 辅助系统功能设置 时间 速率 起始频率 跳跃频率 停止频率 调制源 中心频率 波形 跨距频率 占空比 标记频率 频率 调制源 调制源 波形 波形 速率 速率 相位 相位 脉冲串类型 源 触发 类型 循环数 相位 周期 延迟 1. 按 UTIL 键 面板操作  2. 按 F1 (Memory)  ...
  • Page 167 MFG-2220HM 系列使用手册 3. 选择文件操作:    F1 存储文件, F2 调取文件, F3 a 删除文件   4. 使用可调旋钮选择一个内存 文件 5. 使用可调旋钮选择数据类型 Memory0 ~ Memory9 范围 内存文件 数据类型 ARB, 设置, ARB+设置 北京海洋兴业科技股份有限公司（证券代码：839145） 电话：010-62176785 网址：www.hyxyyq.com...
  • Page 168 辅助系统功能设置 6. 按 F5 (Done)确认操作   7. 按 F4 删除 删除所有   Memory0~Memory9 所有文 件 8. 按 F1 (Done)确认删除   北京海洋兴业科技股份有限公司（证券代码：839145） 电话：010-62176785 网址：www.hyxyyq.com...

  • Page 169: 选择远程接

    MFG-2220HM 系列使用手册 选择远程接 MFG-2220HM 具有远程控制局域网和 USB 接口,只有一个远程接口可 以在同一时间使用. LAN 接口 采用 LAN 接口时，必须指定一个 IP 地址（DHCP 背景 的 IP，自动或手动配置） 。 1. 按 UTIL 键. 面板操作  2. 按 F2 (Interface).  a 3. 按 F3 (LAN).   4. 按 F2 (Config).

  • Page 170: 局域网内的主机名

    辅助系统功能设置 6. 如果选择手动设置（IP 地 dd aa 址） ，F1，F2 和 F3（子网掩   码） （网关）反过来。 7. 把参数窗口中的地址、网络掩码或网关设置为 高亮显示. 8. 使用数字键盘输入地址、网    络掩码或网关。使用小数点    作为字段分隔符。     9. 按 F5（做）确认设置。   10. 最后，按 F5（完成）以确认  ...
  • Page 171 MFG-2220HM 系列使用手册 2. 按 F2 (Interface).  a 3. 按 F3 (LAN).   4. 按 F2 (Config).  g 5. 按 F4（主机名）设置为单位  a 的主机名。 6. 把参数窗口中的主机名设置高亮显示。 7. 使用滚动轮滚动每个字符。          ...

  • Page 172: Usb 接口

    辅助系统功能设置 USB 接口 下面显示了如何通过 USB 接口配置远程控制仪表。 背景 1. 按 UTIL 键. 面板操作  2. 按 F2 (Interface).  a 3. 按 F2 (USB).  B 北京海洋兴业科技股份有限公司（证券代码：839145） 电话：010-62176785 网址：www.hyxyyq.com...

  • Page 173: 系统和设置

    MFG-2220HM 系列使用手册 系统和设置 用户也可以设置语言选项、输出阻抗、DSO 连接以及固件配置等。 查看和更新固件版本 面板操作 1. 按 UTIL 键  2. 按 F3(Cal.)  a. 3. 按 F2 (Software)  a 4. 按 F1(Version)查看固件版本 查看版本  V 屏幕显示版本信息: 仪器, 版本, FPGA 版次, Bootload 版本 5. 将包含固件文件的 USB 闪盘...

  • Page 174: 设置蜂鸣器

    辅助系统功能设置 2. 按 F4 (System)   3. 按 F2 (Language)  agag 4. Language 参数将变亮 5. F2 (English)选择语 Egh  设置蜂鸣器 背景 打开或关闭蜂鸣器。 1. 按 UTIL 键 面板操作  2. 按 F4 (System)   3. 按 F4 (Beep)打开或关闭蜂鸣 ...
  • Page 175 MFG-2220HM 系列使用手册 3. 按 F5(More)后再按   F2(DisLight)  4. 按 F1~F3 选择相应亮度。 同步时钟信号 一个内置 26.8436MHz 的基准信号可以被用来代替 背景   内置的 26.8436MHz 的信号。一个外置基准信号可 以用来增加时钟信号的准确度和稳定度。也可以同 步不同的单元以确保工作在同步的时钟上。   REF OUT 端口提供内部基准时钟的同步信号。这   个端口可以用来同步其他信号源的内部基准时钟。 连接    输出基准规格 项目 规格...

  • Page 176: 频率计数

    辅助系统功能设置 1. 按 UTIL 键 面包操作  2. 按 F4 (System)   3. 按 F6(More),F4(Clk Source)    k 4. 选择 F1(INT) 或 F2(EXT) 去  EX 选择时钟源.   范围 内部 设置外部时钟为基准时钟. 外部 设置内部 26.8436MHz 信号作为参考 时钟 5.

  • Page 177: 屏幕截图

    MFG-2220HM 系列使用手册 4. 输入一个 1kHz 的方波信号到后面板 Counter 输入口。设置 Gate Time 为 1 Sec 屏幕截图 信号发生器能截取屏幕图像并将它们保存在 U 盘中 背景 1. 将 USBkey 插入后面板的 连接 USB 端子 2. 按 UTIL 键 面板操作  3. 按 F4 (System)   4. 按 F1 (Hardcopy) ...
  • Page 178 通道功能设置 通 道功能设置 通道功能设置包括输出阻抗设置、输出幅度档位设 置、输出波形极性、输出相位设置、DSO 连接设置。 设置输出阻抗 ..................... 180 设置输出波形相位 ..................180 设置双通道同相位 ..................181 DSO 连接 ....................182 北京海洋兴业科技股份有限公司（证券代码：839145） 电话：010-62176785 网址：www.hyxyyq.com...

  • Page 179: 设置输出阻抗

    MFG-2220HM 系列使用手册          设置输出阻抗     MFG-2220HM 提供可选输出阻抗: 50Ω(默认)或  背景 High-Z。输出阻抗仅供参考，如果与实际负载阻抗 不同，那么实际幅值和偏移也将相应改变。   1. 按 CH1/CH2 键 面板操作     2. 按 F1 (Load)  ...

  • Page 180: 设置双通道同相位

    G -2 5 3 2 M P          设置双通道同相位      MFG-2220HM 提供双通道同相位功能。 背景   1. 按 CH1/CH2 键 面板操作     2. 按 F5 (Phase)     ...

  • Page 181: Dso 连接

    3. 按 F2 (S_Phase)同步双通道  相位 DSO 连接  5 3 2 M P     DSO 连接使 MFG-2220HM 和 GDS-2000 系列数字 背景  存储示波器之间进行无损数据传输。     1. 将 MFG-2220HM USB host 接口与 GDS-2000 的 USB B ...
  • Page 182 双通道操作 双 通道操作 双通道部分，详细论述了如何在双通道模式下运行 MFG-2220HM 和如何设置任一通道。 频率耦合 ..................... 184 振幅耦合 ..................... 185 通道跟踪 ..................... 186 相位同步 ..................... 187 北京海洋兴业科技股份有限公司（证券代码：839145） 电话：010-62176785 网址：www.hyxyyq.com...

  • Page 183: 频率耦合

    MFG-2220HM 系列使用手册 频率耦合 背景 频率耦合即选择的通道的频率偏移与为所选通道的 频率的频率比。 1. 按 UTIL 键. 面板操作  2. 按 F5 (Dual Ch).  ah 3. 按 F1 (Freq Cpl).  q 4. 设置选定通道的频率，按 F2   （偏移） 。 使用选择键，数字键或滚动    轮输入频率偏移。  ...

  • Page 184: 振幅耦合

    双通道操作 6. 另外，按 F1（关）禁用频率   耦合。 范围 -200MHz ~ 200MHz 频率偏移范围 (最大) 1uHz. 未选择的通道的频 频移分辨率 率=选择通道的频率+偏 移。选定通道的频率是固 定的 1000.000 ~ 0.001 系数范围 0.001. 系数=选择通道的 系数分辨率 频率选择通道的频率。选 定通道的频率是固定的。 振幅耦合 背景 振幅耦合即传递的一个通道到另一个通道的幅度。 当一个通道的振幅设置改变时，这些相同的设置会 自动地反映在另一个通道中。 1. 按 UTIL 键。 面板操作  2. 按 F5 (Dual Ch)。 ...

  • Page 185: 通道跟踪

    MFG-2220HM 系列使用手册 3. 按 F2 (Ampl Cpl)。   4. 按 F1 或 F2 关闭或打开振幅   耦合。   通道跟踪 背景 通道跟踪将设置一个通道的波形输出与其他通道相 同。当一个通道的设置改变时，这些变化跟踪到另 一个通道上。此功能还具有执行反向跟踪的能力， 其中一个通道的输出与另一个通道的关系是反向 的。 1. 按 UTIL 键。 面板操作  2. 按 F5 (Dual Ch)。  ah 3.

  • Page 186: 相位同步

    双通道操作 相位同步 同时把两个通道的相位置为 0º。 背景 1. 按 UTIL 键。 面板操作  2. 按 F5 (Dual Ch)。  ah 3. 按 F4 (Sync Int)。  北京海洋兴业科技股份有限公司（证券代码：839145） 电话：010-62176785 网址：www.hyxyyq.com...
  • Page 187 MFG-2220HM 系列使用手册 任 意波形 MFG-2220HM 系列信号发生器能够创建自定义的 任意波形，采样率 500MHz。每个波形 16k 数据点， 垂直范围在±8192(16384)以内。 插入内置波形 ............189 创建公用波 ....................189 显示任意波形 ............191 设置水平显示范围 ..................191 设置垂直显示范围 ..................192 页面导航(前移) ..................194 页面导航(后移) ..................195 显示......................196 编辑任意波形 ............198 增加一个点 ....................198 增加一条线...

  • Page 188: 插入内置波形

    任意波形 插入内置波形 MFG-2220HM 系列信号发生器可以创建一些常见波形，包括公用， 数学，窗函数和工程函数 66 种波形。 创建公用波 1. 按 ARB 键 面板操作  2. 按 F3(Built in)  B 3. 按 F4 (Wave)  av 4. 按 F5（Select）  5. 按 F6（Return）   6. 按 F1 (Start) ...
  • Page 189 MFG-2220HM 系列使用手册 10. 按 Return 返回上级菜单   11. 重复 4~8 步完成 Length (F2) gh a 和 Scale (F3)设置   12. 按 F5 (Done)完成操作   13. 按 Return 返回上级菜单  如下创建一个波，start:0, Length: 1000, Scale: 8191 北京海洋兴业科技股份有限公司（证券代码：839145） 电话：010-62176785 网址：www.hyxyyq.com...

  • Page 190: 显示任意波形

    任意波形 显示任意波形 设置水平显示范围 两种方式设置水平显示范围: 使用起始点和长度或者使用中心点和长 度 1. 按 ARB 键 面板操作  2. 按 F1 (Display)进入显示菜  a 单 3. 按 F1 (Horizon)进入水平菜  z 单 4. 按 F1( Start) 使用起始点  a 5. Horizontal From 参数变亮 6. 使用方向键和可调旋钮或数  ...

  • Page 191: 设置垂直显示范围

    MFG-2220HM 系列使用手册 10. 重复 4~9 步完成 Length (F2) 设置长度  gh 设置 11. 重复 4~9 步完成 Center (F3) 使用中心点   设置 Zoom in 12. 按 F4 (Zoom In)放大波形。  Z 长度每次减小一半。允许的 最小长度为 3 13. 按 F5 (Zoom out)沿波形中点 Zoom out ...
  • Page 192 任意波形 3. 按 F2 (Vertical)  Va 4. 按 F1 (Low) 设置最低点   5. Vertical Low 参数变亮 6. 使用方向键和可调旋钮或数    字键盘输入垂直最小值        7. 按 Clear (F4)取消  a 8. 按 F5 (Enter)保存设置 ...

  • Page 193: 页面导航(前移)

    MFG-2220HM 系列使用手册 如下正弦波：垂直最低点-8191、垂直最高点 8191、 中心点 0 页面导航(前移) 观察波形时，使用 Next/Back Page 功能可以向前/ 背景 向后移动显示窗口。 1. 按 ARB 键 面板操作  2. 按 F1 (Display)  a 3. 按 F4 (Back Page)将显示窗  Bakag 口向前移动一个观察长度 Horizon start*＝Horizon start - Length Center*=Center – Length *Length 不小于...

  • Page 194: 页面导航(后移)

    任意波形 页面导航(后移) 观察波形时，使用 Next/Back Page 功能可以向前/ 背景 向后移动显示窗口。 1. 按 ARB 键 面板操作  2. 按 F1 (Display)  a 3. 按 F3 (Next Page)将显示窗  xag 口向后移动一个观察长度 Horizon start*＝Horizon start + Length Center=Center + Length *Horizon start +Length≤16384 选择 Next Page 后，屏幕显示如下： Horizon From: 0 500 Length: 500 Center:250750...
  • Page 195 MFG-2220HM 系列使用手册 显示 1. 按 ARB 键 面板操作  2. 按 F1 (Display)  a 3. 按 F5 (Overview)显示整个  vv 波形 水平: 0~1000, 垂直: -8192~ 8192 选择 Overview 后，屏幕显示如下： Horizon From: 200 0 Length: 119916384 Center:7998192 Vertical low/high: ±8192 北京海洋兴业科技股份有限公司（证券代码：839145）...
  • Page 196 任意波形 北京海洋兴业科技股份有限公司（证券代码：839145） 电话：010-62176785 网址：www.hyxyyq.com...

  • Page 197: 编辑任意波形

    MFG-2220HM 系列使用手册 编辑任意波形 增加一个点 MFG-2220HM 提供强大的编辑功能，用户可以在波 背景 形的任何位置创建点或线 1. 按 ARB 键 面板操作  2. 按 F2 (Edit)  Ed 3. 按 F1 (Point)   4. 按 F1 (Address)  dd 5. Address 参数呈现亮红色 6. 使用方向键和可调旋钮或数   ...

  • Page 198: 增加一条线

     字键盘输入 Data 值        12. 按 F5 (Enter)保存设置 13. 按 Return 返回上级菜单  14. 再按 F6 (Return)返回 ARB   菜单 如下图显示： Address 100，Data 1000 增加一条线 MFG-2220HM 提供强大的编辑功能，用户可以在波 背景 形的任何位置创建点或线 北京海洋兴业科技股份有限公司（证券代码：839145） 电话：010-62176785 网址：www.hyxyyq.com...
  • Page 199 MFG-2220HM 系列使用手册 1. 按 ARB 键 面板操作  2. 按 F2 (Edit)  Ed 3. 按 F2 (Line)   4. 按 F1 (Start ADD)  a 5. Start Address 参数呈现亮红色 6. 使用方向键和可调旋钮或数    字键盘输入起始地址   ...

  • Page 200: 复制波形

    任意波形 复制波形 1. 按 ARB 键 面板操作  2. 按 F2 (Edit)  Ed 3. 按 F3 (Copy)   4. 按 F1 (Start)  a 5. Copy From 呈现红色 6. 使用方向键和可调旋钮或数    字键盘输入复制波形的地址     ...

  • Page 201: 清除波形

    MFG-2220HM 系列使用手册 8. 按 Return 返回上级菜单  9. 重复 4~8 步完成 Length (F2)和 Paste To (F3) 10. 按 F5 (Done)确定选择   11. 按 Return 返回上级菜单  将点 150~250 内的波形复制到点 300~400: Copy From: 0 Length: 500 To: 100 清除波形 1. 按 ARB 键...
  • Page 202 任意波形 5. Clear From 呈现亮红色 6. 使用方向键和可调旋钮或数    字键盘输入清除波形的地址        7. 按 F5 (Enter)保存设置  E 8. 按 Return 返回上级菜单  9. 重复 4~8 步完成 Length (F2)  gh 设置 10. 按 F3 (Done)清除部分任意 ...
  • Page 203 MFG-2220HM 系列使用手册 清除部分波形后： 删除整个波形后： 北京海洋兴业科技股份有限公司（证券代码：839145） 电话：010-62176785 网址：www.hyxyyq.com...

  • Page 204: Arb 保护

    任意波形 ARB 保护 保护任意波形的某个区域不被改变。 1. 按 ARB 键 面板操作  2. 按 F2 (Edit)  Ed 3. 按 F5 (Protect)   4. 按 F2 (Start)  a 5. Protect Start 呈现亮红色 6. 使用方向键和可调旋钮或数    字键盘输入 Protect Start 地 ...
  • Page 205 MFG-2220HM 系列使用手册 12. 按 F4 (Done)保护所选区域   或波形 13. 按 F1 (ALL)保护整个波形 保护整个波形   14. 按 F6 (Done)确认   15. 按 Return 返回上级菜单  16. 按 F5 (Unprotect)解除保护 解除保护   波形 17. 按 F6 (Done)确认 ...

  • Page 206: 输出任意波形

    任意波形 输出任意波形 信号发生器能够输出高达 16k(2~16384)的任意波形。 输出任意波形 1. 按 ARB 键 面板操作  2. 按 F6 (Output)   3. 按 F1 (Start)  a 4. Start 参数呈现亮红色 5. 使用方向键和可调旋钮或数    字键盘输入起始地址        6. 按 F5 (Enter)确认起始点 E...
  • Page 207 MFG-2220HM 系列使用手册 北京海洋兴业科技股份有限公司（证券代码：839145） 电话：010-62176785 网址：www.hyxyyq.com...

  • Page 208: 存储/调取任意波形

    任意波形 存储/调取任意波形 MFG-2220HM 系列信号发生器可以创建一些常见波形，包括正弦波、 方波、斜波、sinc、指数上升、指数下降和 DC 波形。 将波形保存至内部存储器 1. 按 ARB 键 面板操作  2. 按 F4 (Save)  av 3. 按 F1 (Start)  a 4. Start 参数呈现亮红色 5. 使用方向键和可调旋钮或数    字键盘输入起始地址     ...

  • Page 209: 将文件保存至 Usb 存储器

    MFG-2220HM 系列使用手册 10. 使用可调旋钮选择内存文件 ARB0~ARB9 11. 按 F1 (Select)将波形保存至   所选文件 12. 按 Return 返回上级菜单  使用可调旋钮选择 ARB1 文件，如下图所示： 将文件保存至 USB 存储器 1. 按 ARB 键 面板操作  2. 按 F4 (Save) av  3. 按 F1 (Start) a...
  • Page 210 任意波形 5. 使用方向键和可调旋钮或数    字键盘输入起始地址        6. 按 F5 (Enter)确认起始点  E 7. 按 F6 (Return)返回上级菜单   8. 重复 4~8 步完成 Length (F2)  gh 设置 9. 按 F4 (USB)  B 10.
  • Page 211 MFG-2220HM 系列使用手册 14. 使用可调旋钮移动光标 15. 使用 F1 (Enter Char)或 F2 Eha Baka (Backspace)创建文件夹名称   16. 按 F5 (Save)保存  av 17. 按 F3 (New File) 创建新文件   18. 显示默认文件名“NEW_FIL” New File(CSV): NEW_FIL 19. 使用可调旋钮移动光标 20. 使用 F1 (Enter Char)或 F2 Eha...

  • Page 212: 从内部存储器调取波形

    任意波形 从内部存储器调取波形 1. 按 ARB 键 面板操作  2. 按 F5 (Load)  ad 3. 按 F1 (Memory)   4. 使用可调旋钮查找文件系统 5. 按 Select 选择目录或文件名   6. 按 F3 (To)选择已调取波形的   起始点 北京海洋兴业科技股份有限公司（证券代码：839145） 电话：010-62176785 网址：www.hyxyyq.com...
  • Page 213 MFG-2220HM 系列使用手册 7. “Load To”呈现亮红色 8. 使用方向键和可调旋钮或数    字键盘输入起始点        9. 按 F6 (Return)返回上级菜单   10. 按 F5 (Done)   使用可调旋钮选择 ARB1 文件，调取波形的起 始点为 0，如下图所示： 北京海洋兴业科技股份有限公司（证券代码：839145） 电话：010-62176785 网址：www.hyxyyq.com...

  • Page 214: 从 Usb 调取波形

    任意波形 从 USB 调取波形 1. 按 ARB 键 面板操作  2. 按 F5 (Load)  ad 3. 按 F2 (USB)  B 4. 使用可调旋钮选择文件名 5. 按 F1 (Select)选择文件   6. 按 F3 (To)选择已调取波形的   起始点 7. “Load To”呈现亮红色 8.
  • Page 215 MFG-2220HM 系列使用手册 使用可调旋钮选择 AFG.CSV 文件，调取波形的 起始点为 0，如下图所示： 北京海洋兴业科技股份有限公司（证券代码：839145） 电话：010-62176785 网址：www.hyxyyq.com...
  • Page 216 Query Errors ....................350 Arbitrary Waveform Errors ................351 SCPI 状态寄存器 ............352 Register types ....................352 MFG-2220HM Status System ..............353 Questionable Status Register ..............354 Standard Event Status Registers ..............354 The Status Byte Register ................355 Output Queue ..................... 356 Error Queue....................

  • Page 217: 确立远程连接

    MFG-2220HM 系列使用手册 确立远程连接 The MFG-2220HM supports USBremote connections. Configure USB interface PC side connector Type A, host configuration Type B, slave MFG-2220HM side connector 1.1/2.0 (full speed) Speed 1. Download and install the USB driver from Panel Operation the GW Instek website, www.gwinstek.com. Go to the Product >...
  • Page 218 远程接口 Subnet Mask Instrument IP Address HTTP Port 80 (fixed) 1. Connect the LAN cable to Panel Operation the rear panel LAN port. 2. Press the Utility key a  followed by Interface (F2)  and LAN (F3). Use DHCP to automatically configure the IP DHCP address of the unit for networks with a DHCP Connections...
  • Page 219 MFG-2220HM 系列使用手册 7. Press NetMask (F2) and set ak  the mask address using the number pad. Press Done (F1) to complete setting the net mask. 8. Press Gateway (F3) and set aa  the gateway address using the number pad. Press Done (F1) to complete setting the gateway.

  • Page 220: Remote Control Terminal Connection

    *idn? This should return the Manufacturer, Model number, Serial number, and Firmware version in the following format. GW INSTEK, MFG-2220HM, SN:XXXXXXXX,Vm.mm Note: ^j or ^m can be used as the terminal character when using a terminal program. The proprietary PC software, downloadable from PC Software GWInstek website, can be used for remote control.
  • Page 221 MFG-2220HM 系列使用手册 北京海洋兴业科技股份有限公司（证券代码：839145） 电话：010-62176785 网址：www.hyxyyq.com...

  • Page 222: 网络浏览器控制界面

    远程接口 网络浏览器控制界面 The MFG-2220HM also has a browser-based interface to remotely control the unit over a network. Overview The Welcome Page is the home page for the Welcome Page browser control interface. This page lists instrument information and the LAN configuration.
  • Page 223 MFG-2220HM 系列使用手册 The Browser Web Control allows you to Browser Web remotely control and view the unit over a LAN. Control The unit can be controlled via a virtual control panel using a mouse, with SCPI controls via an SCPI input box or by running SCPI commands in a file.
  • Page 224 远程接口 1. Configure the AFG-30XX interface to LAN Operation and connect it to the LAN or directly to the PC (if the LAN interface is set to Auto IP). See Page 218 for the LAN configuration details. 2. Next enable the virtual a...
  • Page 225 MFG-2220HM 系列使用手册 4. The Welcome page will appear in the browser. 北京海洋兴业科技股份有限公司（证券代码：839145） 电话：010-62176785 网址：www.hyxyyq.com...

  • Page 226: 指令语法

    远程接口 指令语法 IEEE488.2, 1992 (fully compatible) Compatible standard SCPI, 1994 (partially compatible) The SCPI standard is an ASCII based standard that Command Tree defines the command syntax and structure for programmable instruments. Commands are based on a hierarchical tree structure. Each command keyword is a node on the command tree with the first keyword as the root node.
  • Page 227 MFG-2220HM 系列使用手册 A query is a simple or compound Query command followed by a question mark (?). A parameter (data) is returned. The maximum or minimum value for a parameter can also be queried where applicable. SOURce1:FREQuency? Example SOURce1:FREQuency? MIN Command forms Commands and queries have two different forms, long and short.
  • Page 228 远程接口 1: command header Command offset SOURce1:DCOffset < >LF Format 2: single space 3: parameter 4: message terminator Square Brackets [] Commands that contain squares brackets indicate that the contents are optional. The function of the command is the same with or without the square bracketed items.
  • Page 229 MFG-2220HM 系列使用手册 NRf type with a 1, 1.5, 4.5e-1 <NRf+><Numer suffix including ic> MAX, MIN, MINimum, MAXimum or DEFault parameters. Arbitrary ASCII <aard> characters. Discrete ASCII IMM, EXT, <discrete> character parameters NRf+ type 1 KHZ, 1.0 HZ, <frequency> including ΜHZ <peak deviation...
  • Page 230 远程接口 A space is used to separate a Command Space parameter from a Separators keyword/command header. A colon is used to separate Colon (:) keywords on each node. A semi colon is used to separate Semicolon (;) subcommands that have the same node level.

  • Page 231: 指令列表

    MFG-2220HM 系列使用手册 指令列表 SYSTem:ERRor? ..............236 系统指令 *IDN?.................. 236 *RST ..................237 *TST? .................. 237 SYSTem:VERSion? .............. 237 *OPC ................... 238 *OPC? ................. 238 *CLS ..................239 状态寄存器指令 *ESE ..................239 *ESR? .................. 240 *STB? .................. 240 *SRE ..................241 SYSTem:LOCal ..............
  • Page 232 远程接口 OURce[1|2]:HARMonic:TOTAl ........... 264 谐波指令 SOURce[1|2]:HARMonic:TYPE ........... 264 SOURce[1|2]:HARMonic:ORDEr ........265 SOURce[1|2]:HARMonic:DISPlay ........266 AM 介绍 ................267 幅值调制(AM)指 SOURce[1|2]:AM:STATe ............. 268 令 SOURce[1|2]:AM:SOURce ..........268 SOURce[1|2]:AM:INTernal:FUNCtion ........ 269 SOURce[1|2]:AM:INTernal:FREQuency......270 SOURce[1|2]:AM:DEPTh ............. 270 ASK 介绍 ................272 振幅键控(ASK)指 SOURce[1|2]:ASKey:STATe ..........272 令...
  • Page 233 MFG-2220HM 系列使用手册 SUM 介绍 ................291 总和调制(SUM) SOURce[1|2]:SUM:STATe ........... 292 指令 SOURce[1|2]:SUM:SOURce ..........292 SOURce[1|2]:SUM:INTernal:FUNction ......293 SOURce[1|2]:SUM:INTernal:FREQuency ......293 SOURce[1|2]:SUM:AMPL ........... 294 PWM 介绍 ................296 脉宽调制(PWM) SOURce[1|2]:PWM:STATe ..........296 指令 SOURce[1|2]:PWM:SOURce ..........297 SOURce[1|2]:PWM:INTernal:FUNction ......298 SOURce[1|2]:PWM:INTernal:FREQuency ......298 SOURce[1|2]:PWM:DUTY...........
  • Page 234 远程接口 任意波形介绍 ..............322 任意波形(ARB)指 SOURce[1|2]:FUNCtion USER ..........323 令 DATA:DAC ................323 SOURce[1|2]:ARB:EDIT:COPY ..........324 SOURce[1|2]:ARB:EDIT:DELete .......... 325 SOURce[1|2]:ARB:EDIT:DELete:ALL........325 SOURce[1|2]:ARB:EDIT:POINt ........... 325 SOURce[1|2]:ARB:EDIT:LINE ..........326 SOURce[1|2]:ARB:EDIT:PROTect ........326 SOURce[1|2]:ARB:EDIT:PROTect:ALL ........ 327 SOURce[1|2]:ARB:EDIT:UNProtect ........327 SOURce[1|2]:ARB:NCYCles ..........327 SOURce[1|2]:ARB:OUTPut:MARKer ........328 SOURce[1|2]:ARB:OUTPut ..........

  • Page 235: 系统指令

    MFG-2220HM 系列使用手册 系统指令 SYSTem:ERRor? System Query Reads an error from the error queue. See page357 Description for details regarding the error queue. Query Syntax SYSTem:ERRor? Return parameter <string> Returns an error string, <256 ASCII characters. Example SYSTem:ERRor? -138 Suffix not allowed Returns an error string.

  • Page 236: Rst

    The function generator passed the self-test. SYSTem:VERSion? System Query Performs a system version query. Returns a string Description with the instrument, firmware version, FPGA revision and bootloader. Query Syntax SYSTem:VERSion? Return parameter <string> Example SYST:VERS? MFG-2220HM VX.XXX_XXXX 北京海洋兴业科技股份有限公司（证券代码：839145） 电话：010-62176785 网址：www.hyxyyq.com...

  • Page 237: Opc

    Description (bit 0) of the Standard Event Status Register after the function generator has completed all pending operations. For the MFG-2220HM, the *OPC command is used to indicate when a sweep or burst has completed. Before the OPC bit is set, other commands may be Note executed.

  • Page 238: Cls

    远程接口 状态寄存器指令 *CLS System Command The *CLS command clears all the event registers, Description the error queue and cancels an *OPC command. Syntax *CLS *ESE System Command The Standard Event Status Enable command Description determines which events in the Standard Event Status Event register can set the Event Summary Bit (ESB) of the Status Byte register.

  • Page 239: Esr

    MFG-2220HM 系列使用手册 Example *ESE? Bit 2 is set. *ESR? System Command Reads and clears the Standard Event Status Description Register. The bit weight of the standard event status register is returned. The *CLS will also clear the standard event status Note register.

  • Page 240: Sre

    远程接口 *SRE System Command The Service Request Enable Command determines Description which events in the Status Byte Register are allowed to set the MSS (Master summary bit). Any bit that is set to “1” can cause the MSS bit to be set. The *CLS command clears the status byte event Note register, but not the enable register.

  • Page 241: System:local

    MFG-2220HM 系列使用手册 接口设置指令 SYSTem:LOCal System Command Sets the function generator to local mode. In local Description mode, all front panel keys are operational. Syntax SYSTem:LOCal Example SYST:LOC SYSTem:REMote System Command Disables the front panel keys and puts the function Description...
  • Page 242 远程接口 应用指令 The APPLy command has 5 different types of outputs (Sine, Square, Ramp, Pulse, Noise, ). The command is the quickest, easiest way to output waveforms remotely. Frequency, amplitude and offset can be specified for each function. As only basic parameters can be set with the Apply command, other parameters use the instrument default values.
  • Page 243 MFG-2220HM 系列使用手册 When setting the amplitude, MINimum, Output MAXimum and DEFault can be used. The range Amplitude depends on the function being used and the output termination (50Ω or high impedance). The default amplitude for all functions is 100 mVpp (50Ω).

  • Page 244: Source[1|2]:Apply:sinusoid

    远程接口 The offset is also determined by the output termination (50Ω or high impedance). If the offset has been set and the output termination has changed from 50Ω to high impedance, the offset will double. Changing the output termination from high impedance to 50Ω...

  • Page 245: Source[1|2]:Apply:ramp

    MFG-2220HM 系列使用手册 <offset> ±5 Vpk ac +dc (50Ω) Example SOUR1:APPL:SQU 2KHZ,MAX,MAX Sets frequency to 2kHz and sets the amplitude and offset to the maximum. Source Specific SOURce[1|2]:APPLy:RAMP Command Outputs a ramp wave from the selected channel Description when the command has executed. Frequency, amplitude and offset can also be set.

  • Page 246: Source[1|2]:Apply:pulse

    远程接口 Source Specific SOURce[1|2]:APPLy:PULSe Command Outputs a pulse waveform from the selected Description channel when the command has executed. Frequency, amplitude and offset can also be set. The PW settings from the SOURce[1|2]:PULS: Note WIDT command are preserved. Edge and pulse width may be adjusted to supported levels.

  • Page 247: Source[1|2]:Apply:triangle

    MFG-2220HM 系列使用手册 Parameter <frequency> Not applicable <amplitude> 1mV~10V (50Ω) <offset> ±5 Vpk ac +dc (50Ω) Example SOUR1:APPL:NOIS DEF, 3.0, 1.0 Sets the amplitude to 3 volts with an offset of 1 volt. Source Specific SOURce[1|2]:APPLy:TRIangle Command Outputs a triangle wave from the selected channel Description when the command has executed.

  • Page 248: Source[1|2]:Apply:harmonic

    远程接口 <amplitude> 1mV~10V (50Ω) <offset> -4.99V~4.99V (50Ω) Example SOUR1:APPL:DC DEF,3.0,1.0 Sets the DC voltage to 1 volts (amplitude setting is ignored. Source Specific SOURce[1|2]:APPLy:HARMonic Command Outputs a sine wave with harmonic components Description from the selected channel when the command has executed.

  • Page 249: Source[1|2|Pulse]:Apply

    MFG-2220HM 系列使用手册 Frequency and amplitude cannot be used with the Note DC function; however a value (or DEFault) must be specified. The values are remembered for the next function used. Syntax SOURce[1|2]:APPLy:USER [<frequency> [,<amplitude> [,<offset>] ]] Parameter <frequency> 1μHz~125MHz <amplitude>...

  • Page 250: 输出指令 Source[1|2]:Function

    远程接口 输出指令 Unlike the Apply commands, the Output commands are low level commands to program the function generator. This section describes the low-level commands used to program the function generator. Although the APPLy command provides the most straightforward method to program the function generator, the low-level commands give you more flexibility to change individual parameters.

  • Page 251: Source[1|2|Pulse]:Frequency

    MFG-2220HM 系列使用手册 Sine Squ Tria Ramp Pulse Noise ARB                               ...
  • Page 252 远程接口 Sine, Square 1μHz~200MHz/60MHz Ramp 1μHz~5MHz Pulse 1μHz~50MHz Noise Not applicable User 1μHz~125MHz If the function mode is changed and the current frequency setting is not supported by the new mode, the frequency setting will be altered to next highest value. The duty cycle of square waveforms depends on the frequency settings.

  • Page 253: Source[1|2|Pulse]:Amplitude

    MFG-2220HM 系列使用手册 Source Specific SOURCE[1|2|pulse]:AMPlitude Command The SOURce[1|2|pulse]:AMPLitude command Description sets the output amplitude for the selected channel. The query command returns the current amplitude settings. The maximum and minimum amplitude depends Note on the output termination. The default amplitude for all functions is 100 mVpp (50Ω).

  • Page 254: Source[1|2|Pulse]:Dcoffset

    远程接口 Example SOURCE1:AMP MAX Sets the amplitude to the maximum for the current mode. Query Syntax SOURCE[1|2|pulse]:AMPlitude? {MINimum|MAXimum} Return Parameter <NR3> Returns the amplitude for the current mode. Example SOURCE1:AMP? MAX +8.000E+00 The maximum amplitude that can be set for the current function is 8 volts.

  • Page 255: Source[1|2]:Square:dcycle

    MFG-2220HM 系列使用手册 Sets the offset to the maximum for the current mode. Query Syntax SOURCE[1|2|pulse]:DCOffset? {MINimum|MAXimum} Return Parameter <NR3> Returns the offset for the current mode. Example SOURCE1:DCO? +1.00E+00 The offset for the current mode is set to +1volts. Source Specific...

  • Page 256: Source[1|2]:Ramp:symmetry

    远程接口 Query Syntax SOURce[1|2]:SQUare:DCYCle? {MINimum|MAXimum} Return Parameter <NR3> Returns the duty cycle as a percentage. Example SOUR1:SQU:DCYC? +9.90E+01 The duty cycle is set 99%. Source Specific SOURce[1|2]:RAMP:SYMMetry Command Sets or queries the symmetry for ramp waves only. Description The setting is remembered if the function mode is changed.

  • Page 257: Output

    MFG-2220HM 系列使用手册 Source Specific OUTPUT Command Enables/Disables or queries the front panel Description output. The default is set to off. If the output is overloaded by an external voltage, Note the output will turn off and an error message will be displayed.

  • Page 258: Source[1|2]:Voltage:unit

    远程接口 impedance, the amplitude will double. Changing the output termination from high impedance to 50Ω will half the amplitude. If the output termination is set to high impedance, dBm units cannot be used. The units will default to Vpp. Syntax OUTPUT[1|2|pulse]:LOAD {DEFault|INFinity} Example OUTPUT1:LOAD DEF...

  • Page 259: Outputpulse:voltage:unit

    MFG-2220HM 系列使用手册 VRMS Vrms Example SOUR1:VOLT:UNIT? The amplitude units are set to Vpp. Source Specific OUTPUTPULSE:VOLTage:UNIT Command Sets or queries the output amplitude units. There Description are three types of units: VPP, VRMS and DBM. The units set with the VOLTage:UNIT command...

  • Page 260: Sourcepulse:pulse:width

    远程接口 脉冲设置指令 The pulse chapter is used to control and output pulse waveforms. Unlike the APPLy command, low level control is possible including setting the leading edge time, trailingedge time, period and pulse width. Period Pulse Width Rise time Fall time Source Specific SOURCEPULSE:PULSe:WIDTh Command...

  • Page 261: Sourcepulse:pulse:dcycle

    MFG-2220HM 系列使用手册 Example SOURCEPULSE:PULS:WIDT? +2.000000000000E-08 The pulse width is set to 20 nanoseconds. Source Specific SOURCEPULSE:PULSe:DCYCle Command Sets or queries the pulse duty cycle. Description The duty cycle is restricted to the following Note limitations: Pulse Duty Cycle ≥ 100×Minimum Pulse Width ÷...

  • Page 262: Sourcepulse:pulse:transition:trailing

    远程接口 width as noted below: Leading/Trailing Edge Time ≤ 0.625 × Pulse Width Syntax SOURCEPULSE:PULSe:TRANsition:LEADing {<seconds>|MINimum|MAXimum} Example SOURCEPULSE:PULS:TRANsition:LEADing MAX Sets the pulse transition trailing to the maximum allowed. Query Syntax SOURCEPULSE:PULSe:TRANsition:LEADing? [MINimum|MAXimum] Return Parameter <seconds> ≧10ns(limited by the current frequency and pulse width settings) Example SOURCEPULSE:PULS:TRANsition:LEADing?

  • Page 263: Ource[1|2]:Harmonic:total

    MFG-2220HM 系列使用手册 Query Syntax SOURCEPULSE:PULSe:TRANsition:TRAIling? [MINimum|MAXimum] Return Parameter <seconds> ≧10ns(limited by the current frequency and pulse width settings) Example SOURCEPULSE:PULS:TRANsition:TRAIling? +8.0000E-08 The pulse transition trailing is set to 80 nanoseconds. 谐波指令 Source Specific SOURce[1|2]:HARMonic:TOTAl Command Sets the highest order harmonic for the harmonic Description output.

  • Page 264: Source[1|2]:Harmonic:order

    远程接口 Syntax SOURce[1|2]:HARMonic:TYPE {EVEN|ODD|ALL|USER,10000001} Parameter/ <EVEN> Output all even orders Return Parameter <ODD> Output all odd orders <ALL> Output all orders, subject to the number specified in “SOURce[1|2]:HARMonic: TOTAl” command. <USER, Outputs only the specified > orders, where X = Boolean (0, 1) X = order number.

  • Page 265: Source[1|2]:Harmonic:display

    MFG-2220HM 系列使用手册 <phase> <NR3> Phase: -360 ~ -360º Example SOURce1:HARMonic:ORDEr 2,3.0,180 Sets the 2 harmonic to 3.0Vpp and a phase of 180º. Query Syntax SOURce[1|2]:HARMonic:ORDEr? <id> Returns the <id>:,<amplitude>,<phase>. Example SOUR1:HARM:ORDE? 2 2:,3.000E+00,1.800E+02 Returns the 2 harmonic settings as 3Vpp with a phase of 180º.

  • Page 266: 幅值调制(Am)指令

    远程接口 幅值调制(AM)指令 AM 介绍 To successfully create an AM waveform, the following commands must be executed in order. 1. Turn on AM modulation using the Enable AM SOURce[1|2]:AM:STAT ON command Modulation 2. Use the APPLy command to select a carrier Configure Carrier waveform.

  • Page 267: Source[1|2]:Am:state

    MFG-2220HM 系列使用手册 Source Specific SOURce[1|2]:AM:STATe Command Sets or disables AM modulation. By default AM Description modulation is disabled. AM modulation must be enabled before setting other parameters. Burst or sweep mode will be disabled if AM Note modulation is enabled. As only one modulation is allowed at any one time, other modulation modes will be disabled when AM modulation is enabled.

  • Page 268: Source[1|2]:Am:internal:function

    远程接口 Syntax SOURce[1|2]:AM:SOURce {INTernal|EXTernal} Example SOUR1:AM:SOUR EXT Sets the modulation source to external. Query Syntax SOURce[1|2]:AM:SOURce? Return Parameter INT Internal External Example SOUR1:AM:SOUR? The modulation source is set to internal. Source Specific SOURce[1|2]:AM:INTernal:FUNCtion Command Sets the shape of the modulating waveform from Description sine, square, triangle, upramp and dnramp.

  • Page 269: Source[1|2]:Am:internal:frequency

    MFG-2220HM 系列使用手册 Source Specific SOURce[1|2]:AM:INTernal:FREQuency Command Sets the frequency of the internal modulating Description waveform only. The default frequency is 100Hz. Syntax SOURce[1|2]:AM:INTernal:FREQuency {<frequency>|MINimum|MAXimum} Parameter <frequency> 2 mHz~ 50 kHz Example SOUR1:AM:INT:FREQ +1.0000E+02 Sets the modulating frequency to 100Hz. Query Syntax...
  • Page 270 远程接口 Query Syntax SOURce[1|2]:AM:DEPTh? [MINimum|MAXimum] Return Parameter <NR3> Return the modulation depth as a percentage. Example SOUR1:AM:DEPT? +5.0000E+01 The modulation depth is 50%. 北京海洋兴业科技股份有限公司（证券代码：839145） 电话：010-62176785 网址：www.hyxyyq.com...

  • Page 271: 振幅键控(Ask)指令

    MFG-2220HM 系列使用手册 振幅键控(ASK)指令 ASK 介绍 The following is an overview of the steps required to generate an ASK modulated waveform. 1. Turn on ASK modulation using the Enable ASK SOURce[1|2]: ASK:STAT ON command. Modulation 2. Use the APPLy command to select a carrier Configure Carrier waveform.

  • Page 272: Source[1|2]:Askey:source

    远程接口 Syntax SOUR[1|2]:ASK:STATe {OFF|ON} Example SOURce1:ASK:STAT ON Enables ASK modulation. Query Syntax SOURce[1|2]:ASK:STATe? Return Parameter 0 Disabled (OFF) Enabled (ON) Example SOURce1:ASK:STAT? ASK modulation mode is currently enabled. Source Specific SOURce[1|2]:ASKey:SOURce Command Sets or queries the ASK source as internal or Description external.

  • Page 273: Source[1|2]:Askey:internal Rate

    MFG-2220HM 系列使用手册 Syntax SOURce[1|2]:ASKey:AMPlitude {<voltage>|MINimum|MAXimum} Parameter <amplitude> 0V～max Example SOURce1:ASK:AMPlitude0.5V Sets the ASK amplitude to 0.5V. Query Syntax SOURce[1|2]:ASKey: AMPlitude? [MINimum|MAXimum] Return Parameter <NR3> Returns the depth. Example SOURce1:ASK:AMPlitude 5.000E-01 Returns depthto 0.5V. Source Specific SOURce[1|2]:ASKey:INTernal RATE Command Sets or queries the ASK rate for internal sources Description only.

  • Page 274: 频率调制(Fm)指令

    远程接口 频率调制(FM)指令 FM 介绍 The following is an overview of the steps required to generate an FM waveform. 1. Turn on FM modulation using the Enable FM SOURce[1|2 ]: FM:STAT ON command. Modulation 2. Use the APPLy command to select a carrier Configure Carrier waveform.

  • Page 275: Source[1|2]:Fm:state

    MFG-2220HM 系列使用手册 Source Specific SOURce[1|2]:FM:STATe Command Sets or disables FM modulation. By default FM Description modulation is disabled. FM modulation must be enabled before setting other parameters. Burst or sweep mode will be disabled if FM Note modulation is enabled. As only one modulation is allowed at any one time, other modulation modes will be disabled when FM modulation is enabled.

  • Page 276: Source[1|2]:Fm:internal:function

    远程接口 Syntax SOURce[1|2]:FM:SOURce {INTernal|EXTernal} Example SOUR1:FM:SOUR EXT Sets the modulation source to external. Query Syntax SOURce[1|2]:FM:SOURce? Return Parameter INT Internal External Example SOUR1:FM:SOUR? The modulation source is set to internal. Source Specific SOURce[1|2]:FM:INTernal:FUNCtion Command Sets the shape of the modulating waveform from Description sine, square, triangle, upramp and dnramp.

  • Page 277: Source[1|2]:Fm:internal:frequency

    MFG-2220HM 系列使用手册 Source Specific SOURce[1|2]:FM:INTernal:FREQuency Command Sets the frequency of the internal modulating Description waveform only. The default frequency is 10Hz. Syntax SOURce[1|2]:FM:INTernal:FREQuency {<frequency>|MINimum|MAXimum} Parameter <frequency> 2 mHz~ 50 kHz Example SOUR1:FM:INT:FREQ 100 Sets the modulating frequency to 100Hz. Query Syntax...
  • Page 278 远程接口 The carrier frequency must be greater than or equal to the peak deviation frequency. The sum of the deviation and carrier frequency must not exceed the maximum frequency for a specific carrier shape. If an out of range deviation is set for any of the above conditions, the deviation will be automatically adjusted to the maximum value allowed and an “out of range”...

  • Page 279: 频移键控(Fsk)指令

    MFG-2220HM 系列使用手册 频移键控(FSK)指令 FSK 介绍 The following is an overview of the steps required to generate an FSK modulated waveform. 1. Turn on FSK modulation using the Enable FSK Modulation SOURce[1|2]:FSK:STAT ON command. 2. Use the APPLy command to select a carrier Configure Carrier waveform.

  • Page 280: Source[1|2]:Fskey:source

    远程接口 Enables FSK modulation Query Syntax SOURce[1|2]:FSKey:STATe? Return Parameter 0 Disabled (OFF) Enabled (ON) Example SOUR1:FSK:STAT? FSK modulation is currently enabled. Source Specific SOURce[1|2]:FSKey:SOURce Command Sets or queries the FSK source as internal or Description external. Internal is the default source. If an external FSK source is selected, FSK rate is Note controlled by the Trigger INPUT terminal on the...

  • Page 281: Source[1|2]:Fskey:internal:rate

    MFG-2220HM 系列使用手册 Syntax SOURce[1|2]:FSKey:FREQuency {<frequency>|MINimum|MAXimum} 1 μHz to Max Frequency Parameter <frequency> Example SOUR1:FSK:FREQ +1.0000E+02 Sets the FSK hop frequency to to 100Hz. Query Syntax SOURce[1|2]:FSKey:FREQuency? [MINimum|MAXimum] Return Parameter <NR3> Returns the frequency in Example SOUR1:FSK:FREQ? +1.0000000000000E+02 Returns the frequency to 100Hz.

  • Page 282: 相位调制(Pm)指令

    远程接口 相位调制(PM)指令 PM 介绍 The following is an overview of the steps required to generate a PM modulated waveform. 1. Turn on PM modulation using the Enable PM SOURce[1|2]: PM:STATe ON command. Modulation 2. Use the APPLy command to select a carrier waveform.

  • Page 283: Source[1|2]:Pm:state

    MFG-2220HM 系列使用手册 Source Specific SOURce[1|2]:PM:STATe Command Turns PM Modulation on or off. By default PM Description modulation is off. Burst or sweep mode will be disabled if PM Note modulation is enabled. As only one modulation is allowed at any one time, other modulation modes will be disabled when PM modulation is enabled.

  • Page 284: Source[1|2]:Pm:internal:function

    远程接口 Return Parameter INT Internal External Example SOUR1:PM:SOUR? The PM source is set to internal. Source Specific SOURce[1|2]:PM:INTernal:FUNction Command Sets the shape of the modulating waveform from Description sine, square, triangle, upramp and dnramp. The default shape is sine. Square and triangle waveforms have a 50% duty Note cycle.

  • Page 285: Source[1|2]:Pm:deviation

    MFG-2220HM 系列使用手册 Syntax SOURce[1|2]:PM:INTernal:FREQuency {<frequency>|MINimum|MAXimum} Parameter <frequency> 2 mHz~ 50 kHz Example SOUR1:PM:INT:FREQ MAX Sets the frequency to the maximum value. Query Syntax SOURce[1|2]:PM:INTernal:FREQuency? Return Parameter <NR3> Returns the frequency in Example SOUR1:PM:INT:FREQ? +2.0000000E+04 Returns the modulating frequency. (50 kHz)
  • Page 286 远程接口 The current deviation is 30°. 北京海洋兴业科技股份有限公司（证券代码：839145） 电话：010-62176785 网址：www.hyxyyq.com...

  • Page 287: 相位键控(Psk)指令

    MFG-2220HM 系列使用手册 相位键控(PSK)指令 PSK 介绍 The following is an overview of the steps required to generate an PSK modulated waveform. 1. Turn on FSK modulation using the Enable PSK Modulation SOURce[1|2]: PSK:STAT ON command. 2. Use the APPLy command to select a carrier Configure Carrier waveform.

  • Page 288: Source[1|2]:Pskey:source

    远程接口 Example SOURce1:PSK:STAT ON Enables PSK modulation Query Syntax SOURce[1|2]:PSKey:STATe? Return Parameter 0 Disabled (OFF) Enabled (ON) Example SOURce1:PSK:STAT? PSK modulation is currently enabled. Source Specific SOURce[1|2]:PSKey:SOURce Command Sets or queries the PSK source as internal or Description external. Internal is the default source. If an external PSK source is selected, PSK rate is Note controlled by the Trigger INPUT terminal on the...

  • Page 289: Source[1|2]:Pskey:internal Rate

    MFG-2220HM 系列使用手册 For PSK, the modulating waveform is a square Note wave with a duty cycle of 50%. SOURce[1|2]:PSKey:PHASE Syntax {<phase>|MINimum|MAXimum} Parameter <phase> 0～360°. Example SOUR1:PSK:PHASE 180 Sets the PSK hop deviation to to 180°. Query Syntax SOURce[1|2]:PSKey:PHASE? [MINimum|MAXimum] Return Parameter <percent>...

  • Page 290: 总和调制(Sum)指令

    远程接口 总和调制(SUM)指令 SUM 介绍 The following is an overview of the steps required to generate a SUMmodulated waveform. 1. Turn on SUM modulation using the Enable SUM SOURce[1|2]: SUM:STATe ON command. Modulation 2. Use the APPLy command to select a carrier Configure Carrier waveform.

  • Page 291: Source[1|2]:Sum:state

    MFG-2220HM 系列使用手册 Source Specific SOURce[1|2]:SUM:STATe Command Turns SUM Modulation on or off. By default SUM Description modulation is off. Burst or sweep mode will be disabled if SUM Note modulation is enabled. As only one modulation is allowed at any one time, other modulation modes will be disabled when SUM modulation is enabled.

  • Page 292: Source[1|2]:Sum:internal:function

    远程接口 External Example SOUR1:SUM:SOUR? The SUM source is set to internal. Source Specific SOURce[1|2]:SUM:INTernal:FUNction Command Sets the shape of the modulating waveform from Description sine, square, triangle, upramp and dnramp. The default shape is sine. Square and triangle waveforms have a 50% duty Note cycle.

  • Page 293: Source[1|2]:Sum:ampl

    MFG-2220HM 系列使用手册 Parameter <frequency> 2 mHz~ 50 kHz Example SOUR1:SUM:INT:FREQ MAX Sets the frequency to the maximum value. Query Syntax SOURce[1|2]:SUM:INTernal:FREQuency? Return Parameter <NR3> Returns the frequency in Example SOUR1:SUM:INT:FREQ? +2.0000000E+04 Returns the modulating frequency. (50 kHz) Source Specific SOURce[1|2]:SUM:AMPL...
  • Page 294 远程接口 Example SOUR1:SUM:AMPLitude? +3.000E+01 The current amplitude is 30%. 北京海洋兴业科技股份有限公司（证券代码：839145） 电话：010-62176785 网址：www.hyxyyq.com...

  • Page 295: 脉宽调制(Pwm)指令

    MFG-2220HM 系列使用手册 脉宽调制(PWM)指令 PWM 介绍 The following is an overview of the steps required to generate a PWM modulated waveform. 1. Turn on PWM modulation using the Enable PWM Modulation SOURce[1|2]: PWM:STATe ON command. Configure Carrier 2. Use the APPLy command to select a pulse waveform.

  • Page 296: Source[1|2]:Pwm:source

    远程接口 PWM is off. Burst or sweep mode will be disabled if PWM Note modulation is enabled. As only one modulation is allowed at any one time, other modulation modes will be disabled when PWM modulation is enabled. Syntax SOURce[1|2]:PWM:STATe {OFF|ON} Example SOUR1:PWM:STAT ON Enables PWM modulation...

  • Page 297: Source[1|2]:Pwm:internal:function

    MFG-2220HM 系列使用手册 Return Parameter INT Internal External Example SOUR1:PWM:SOUR? INT The PWM source is set to internal. Source Specific SOURce[1|2]:PWM:INTernal:FUNction Command Sets the shape of the modulating waveform from Description sine, square, triangle, upramp and dnramp. The default shape is sine.

  • Page 298: Source[1|2]:Pwm:duty

    远程接口 {<frequency>|MINimum|MAXimum} Parameter <frequency> 2 mHz~ 50 kHz Example SOUR1:PWM:INT:FREQ MAX Sets the frequency to the maximum value. Query Syntax SOURce[1|2]:PWM:INTernal:FREQuency? Return Parameter <NR3> Returns the frequency in Example SOUR1:PWM:INT:FREQ? MAX +2.0000E+04 Returns the modulating frequency. (50 kHz) Source Specific SOURce[1|2]:PWM:DUTY Command Sets or queries the duty cycle deviation.
  • Page 299 MFG-2220HM 系列使用手册 +3.0000E+01 The current duty cycle is 30%. 北京海洋兴业科技股份有限公司（证券代码：839145） 电话：010-62176785 网址：www.hyxyyq.com...

  • Page 300: 频率扫描(Sweep) 扫描介绍

    远程接口 频率扫描(Sweep)指令 扫描介绍 Below shows the order in which commands must be executed to perform a sweep. 1. Turn on Sweep mode modulation using the Enable Sweep SOURce[1|2]: SWE:STAT ON command. Mode 2. Use the APPLy command to select the waveform shape.

  • Page 301: Source[1|2]:Sweep:state

    MFG-2220HM 系列使用手册 4. Choose Linear or Logarithmic spacing using Select Sweep the SOURce[1|2]:SWE:SPAC command. Mode 5. Choose the sweep time using the Select Sweep Time SOURce[1|2]:SWE:TIME command. Select the sweep 6. Select an internal or external sweep trigger trigger source source using the SOURce[1|2]:SOUR command.

  • Page 302: Source[1|2]:Frequency:start

    远程接口 Sweep mode is currently enabled. Source Specific SOURce[1|2]:FREQuency:STARt Command Sets the start frequency of the sweep. 100Hz is the Description default start frequency. To sweep up or down, set the stop frequency Note higher or lower than the start frequency. Syntax SOURce[1|2]:FREQuency:STARt {<frequency>|MINimum|MAXimum}...

  • Page 303: Source[1|2]:Frequency:center

    MFG-2220HM 系列使用手册 Query Syntax SOURce[1|2]:FREQuency:STOP? [MINimum| MAXimum] Return Parameter <NR3> Returns the stop frequency in Hz. Example SOUR1:FREQ:STOP? MAX +2.0000000000000E+03 Returns the maximum stop frequency allowed. Source Specific SOURce[1|2]:FREQuency:CENTer Command Sets and queries the center frequency of the sweep. Description 550 Hz is the default center frequency.

  • Page 304: Source[1|2]:Frequency:span

    远程接口 Source Specific SOURce[1|2]:FREQuency:SPAN Command Sets and queries the frequency span of the sweep. Description 900 Hz is the default frequency span. The span frequency is equal to the stop-start frequencies. To sweep up or down, set the span as positive or Note negative.

  • Page 305: Source[1|2]:Sweep:time

    MFG-2220HM 系列使用手册 Query Syntax SOURce[1|2]:SWEep:SPACing? Return Parameter LIN Linear spacing Logarithmic spacing Example SOUR1:SWE:SPAC? The spacing is currently set as linear. Source Specific SOURce[1|2]:SWEep:TIME Command Sets or queries the sweep time. The default sweep Description time is 1 second. The function generator automatically determines...

  • Page 306: Source[1|2]:Sweep:source

    远程接口 Source Specific SOURce[1|2]:SWEep:SOURce Command Sets or queries the trigger source as immediate Description (internal), external or manual. Immediate (internal) is the default trigger source. IMMediate will constantly output a swept waveform. EXTernal will output a swept waveform after each external trigger pulse.

  • Page 307: Output[1|2]:Trigger:slope

    MFG-2220HM 系列使用手册 Source Specific OUTPut[1|2]:TRIGger:SLOPe Command Configures the trigger output signal (TTL) as a Description positive or negative slope. A positive slope will output a pulse with a rising edge and a negative slope will output a pulse with a falling edge.

  • Page 308: Source[1|2]:Marker:frequency

    远程接口 Example OUTP1:TRIG ON Enables the Trig out signal. Query Syntax OUTPut[1|2]:TRIGger? Return Parameter 0 Disabled Enable Example OUTP1:TRIG? The Trig out signal is enabled. Source Specific SOURce[1|2]:MARKer:FREQuency Command Sets or queries the marker frequency. The default Description marker frequency is 500 Hz. The marker frequency is used to output a trigger out signal from the trigger terminal on the rear panel.

  • Page 309: Source[1|2]:Marker

    MFG-2220HM 系列使用手册 Source Specific SOURce[1|2]:MARKer Command Turns the marker frequency on or off. The default Description is off. The SYNC signal goes logically MARKer ON Note high at the start of each sweep and goes low at the marker frequency.

  • Page 310: 脉冲串模式介绍

    远程接口 脉冲串模式(Burst)指令 脉冲串模式介绍 Burst mode can be configured to use an internal trigger (N Cycle mode) or an external trigger (Gate mode) using the Trigger INPUT terminal on the rear panel. Using N Cycle mode, each time the function generator receives a trigger, the function generator will output a specified number of waveform cycles (burst).
  • Page 311 MFG-2220HM 系列使用手册 The following is an overview of the steps required to generate a burst waveform. Turn on Burst mode using the Enable Burst SOURce[1|2]:BURS:STAT ON command. Mode Use the APPLy command to select a sine, Configuration square, ramp, pulse burst waveform*.

  • Page 312: (Burst)指令 Source[1|2]:Burst:state

    远程接口 Source Specific SOURce[1|2]:BURSt:STATe Command Turns burst mode on or off. By default burst mode Description is turned off. When burst mode is turned on, sweep and any Note modulation modes are disabled. Syntax SOURce[1|2]:BURSt:STATe {OFF|ON} Example SOUR1:BURS:STAT ON Turns burst mode on. Query Syntax SOURce[1|2]:BURSt:STATe? Return Parameter 0...

  • Page 313: Source[1|2]:Burst:ncycles

    MFG-2220HM 系列使用手册 Example SOUR1:BURS:MODE? TRIG The current burst mode is triggered. Source Specific SOURce[1|2]:BURSt:NCYCles Command Sets or queries the number of cycles (burst count) Description in triggered burst mode. The default number of cycles is 1. The burst count is ignored in gated mode.

  • Page 314: Source[1|2]:Burst:internal:period

    远程接口 Example SOUR1:BURS:NCYC? +1.000000E+00 The burst cycles are set to 1. Source Specific SOURce[1|2]:BURSt:INTernal:PERiod Command Sets or queries the burst period. Burst period Description settings are only applicable when the trigger is set to immediate. The default burst period is 10 ms. During manual triggering, external triggering or Gate burst mode, the burst period settings are ignored.

  • Page 315: Source[1|2]:Burst:phase

    MFG-2220HM 系列使用手册 Source Specific SOURce[1|2]:BURSt:PHASe Command Sets or queries the starting phase for the burst. The Description default phase is 0 degrees. At 0 degrees, sine square and ramp waveforms are at 0 volts. In gated burst mode, waveforms are continuously output (burst) when the Trig signal is true.
  • Page 316 远程接口 Immediate A burst is output at a set frequency determined by the burst period. External EXTernal will output a burst waveform after each external trigger pulse. Any additional trigger pulse signals before the end of the burst are ignored. Manual Manual triggering will output a burst waveform after the trigger...

  • Page 317: Source[1|2]:Burst:trigger:delay

    MFG-2220HM 系列使用手册 MANual Manual Example SOUR1:BURS:TRIG:SOUR? The burst trigger source is set to immediate. Source Specific SOURce[1|2]:BURSt:TRIGger:DELay Command The DELay command is used to insert a delay (in Description seconds) before a burst is output. The delay starts after a trigger is received. The default delay is 0 seconds.

  • Page 318: Source[1|2]:Burst:gate:polarity

    远程接口 NEGative falling edge Example SOUR1:BURS:TRIG:SLOP NEG Sets the trigger slope to negative. Query Syntax SOURce[1|2]:BURSt:TRIGger:SLOPe? Return Parameter POS rising edge falling edge Example SOUR1:BURS:TRIG:SLOP ? The trigger slope is negative. Source Specific SOURce[1|2]:BURSt:GATE:POLarity Command In gated mode, the function generator will output Description a waveform continuously while the external trigger receives logically true signal from the...

  • Page 319: Source[1|2]:Burst:output:trigger:slope

    MFG-2220HM 系列使用手册 Source Specific SOURce[1|2]:BURSt:OUTPut:TRIGger:SLOPe Command Sets or queries the trigger edge of the trigger Description output signal. The signal is output from the trigger out terminal on the rear panel. The default trigger output slope is positive. The trigger output signal on the rear panel...

  • Page 320: Source[1|2]:Burst:output:trigger

    远程接口 Source Specific SOURce[1|2]:BURSt:OUTPut:TRIGger Command Sets or queries the trigger output signal on or off. Description By default the signal is disabled. When enabled, a TTL compatible square wave is output. This function applies to sweep as well as burst mode. SOURce[1|2]:BURSt:OUTPut:TRIGger {OFF|ON} Syntax Parameter...

  • Page 321: 任意波形(Arb)指 任意波形介绍

    MFG-2220HM 系列使用手册 任意波形(ARB)指令 任意波形介绍 Use the steps below to output an arbitrary waveform over the remote interface. Use the SOURce[1|2]:FUNCtion USER Output Arbitrary command to output the arbitrary waveform Waveform currently selected in memory. Select Waveform Frequency, amplitude and Use the APPLy command to select offset frequency, amplitude and DC offset.

  • Page 322: Source[1|2]:Function User

    远程接口 Source Specific SOURce[1|2]:FUNCtion USER Command Use the SOURce[1|2]:FUNCtion USER command Description to output the arbitrary waveform currently selected in memory. The waveform is output with the current frequency, amplitude and offset settings. Syntax SOURce[1|2]:FUNCtion USER Example SOUR1:FUNC USER Selects and outputs the current waveform in memory.

  • Page 323: Source[1|2]:Arb:edit:copy

    MFG-2220HM 系列使用手册 IEEE 488.2 uses two bytes to represent waveform data (14 bit integer). Therefore the number of bytes is always twice the number of data points. Syntax DATA:DAC VOLATILE, <start>，{<binary block>|<value>, <value>, . . . } Parameter <start> Start address of the arbitrary waveform <binary block>...

  • Page 324: Source[1|2]:Arb:edit:delete

    远程接口 Source Specific SOURce[1|2]:ARB:EDIT:DELete Command Deletes a segment of a waveform from memory. Description The segment is defined by a starting address and length. A waveform/waveform segment cannot be Note deleted when output. Syntax SOURce[1|2]:ARB:EDIT:DELete [<STARt>[,<LENGth>]] Parameter <STARt> Start address: 0~16384 <LENGth>...

  • Page 325: Source[1|2]:Arb:edit:line

    MFG-2220HM 系列使用手册 <data> Value data: ±8192 Example SOUR1:ARB:EDIT:POIN 1000, 511 Creates a point on the arbitrary waveform at address 1000 with the highest amplitude. Source Specific SOURce[1|2]:ARB:EDIT:LINE Command Edit a line on the arbitrary waveform. The line is Description created with a starting address and data point and a finishing address and data point.

  • Page 326: Source[1|2]:Arb:edit:protect:all

    远程接口 Protects a segment of the waveform from address 40 for 50 data points. Source Specific SOURce[1|2]:ARB:EDIT:PROTect:ALL Command Protects the arbitrary waveform currently in non- Description volatile memory/currently being output. Syntax SOURce[1|2]:ARB:EDIT:PROTect:ALL Example SOUR1:ARB:EDIT:PROT:ALL Source Specific SOURce[1|2]:ARB:EDIT:UNProtect Command Uprotects the arbitrary waveform currently in non- Description volatile memory/currently being output.

  • Page 327: Source[1|2]:Arb:output:marker

    MFG-2220HM 系列使用手册 Query Syntax SOURce[1|2]:ARB:NCYCles? [MINimum|MAXimum] Return Parameter <NR3> Returns the number of cycles. INF is returned if the number of cycles is continuous. Example SOUR1:ARB:NCYC? +1.0000E+02 The number of ARB waveform output cycles is returned (100). Source Specific SOURce[1|2]:ARB:OUTPut:MARKer...

  • Page 328: Source[1|2]:Arb:output

    远程接口 Source Specific SOURce[1|2]:ARB:OUTPut Command Output the current arbitrary waveform in volatile Description memory. A specified start and length can also be designated. Syntax SOURce[1|2]:ARB:OUTPut [<STARt>[,<LENGth>]] Parameter <STARt> Start address*: 0~16384 <LENGth> Length*: 0 ~16384 * Start + Length ≤ currently output arbitrary waveform Example SOUR1:ARB:OUTP 20,200 Outputs the current arbitrary waveform in...

  • Page 329: 计频器(Counter)指令

    MFG-2220HM 系列使用手册 计频器(Counter)指令 计频器指令可以远程打开及控制计频器。 Instrument COUNTER:STATE Command Description 打开或关闭计频器功能 Note Syntax COUNter:STATe {ON|OFF} Example COUNter:STATe ON 打开计频器 Syntax COUNter:STATe? Return Parameter 1 Example COUNter:STATe? 当前计频器打开 Instrument COUNter:GATe Command Description 设置计频器的计频门控时间 Syntax COUNter:GATe {0.01|0.1|1|10} Example COUNter:GATe 1 设置计频的计频门控时间为 1s Syntax COUNter:GATe? {max|min}...

  • Page 330: Counter:value

    远程接口 Instrument COUNter:VALue? Command Description 询问计频器的值 COUNter:VALue? Syntax Example COUNter:VALue? +5.00E+02 当前计频器的计频值为 500hz 北京海洋兴业科技股份有限公司（证券代码：839145） 电话：010-62176785 网址：www.hyxyyq.com...

  • Page 331: 相位(Phase)指令 Source[1|2|Pulse]:Phase

    MFG-2220HM 系列使用手册 相位 (Phase)指令 相位指令可以远程控制相位设定及相位同步 Instrument SOURCE[1|2|pulse]:PHASe Command Description 设置相位的大小 Note Syntax SOURCE[1|2|pulse]:PHASe {<phase>|<MIN>|<MAX>} phase -180~180 Parameter 设置相位值为最小值 设置相位值为最大值 Example SOURCE1:PHASe 25 设置通道 1 的相位为 25° Syntax SOURCE1:PHASe？ {MAX|MIN} Return Parameter phase 返回当前的相位值 Example SOURCE1:PHASe？ +2.500E+01 当前通道 1 的相位值大小为 25°...

  • Page 332: 耦合(Couple)指令

    远程接口 耦合(Couple)指令 The Couple commands can be used to remotely set the frequency coupling and amplitude coupling. Instrument SOURce[1|2]:FREQuency:COUPle:MODE Command Set the frequency coupling mode. Description Syntax SOURce[1|2]:FREQuency:COUPle:MODE {Off|Offset|Ratio} Return/ Disables frequency coupling. Returnparameter Offset Set frequency coupling to offset mode. Ratio Sets frequency coupling to ratio mode.

  • Page 333: Source[1|2]:Frequency:couple:ratio

    MFG-2220HM 系列使用手册 +2.0000000000000E+03 The offset of channel 2 from channel 1 is 2kHz. Instrument SOURce[1|2]:FREQuency:COUPle:RATio Command Sets the frequency coupling ratio when frequency Description coupling is set to ratio mode. Syntax SOURce[1|2]:FREQuency:COUPle:RATio {ratio} Example SOURce1:FREQuency:COUPle:RATio 2 Set the frequency ratio of CH2:CH1 as 2:1.

  • Page 334: Source[1|2]:Track

    远程接口 Instrument SOURce[1|2]:TRACk Command Turns tracking on or off. Description Syntax SOURce[1|2]:TRACk {ON|OFF|INVerted} Parameter/ Return Parameter INVerted INVerted Example SOURce1:TRACkON Turns tracking on. Channel 2 will “track” the changes of channel 1. Query Syntax SOURce[1|2]:TRACk? Example SOURce1:TRACk? Channel tracking is turned on. 北京海洋兴业科技股份有限公司（证券代码：839145）...

  • Page 335: System:roscillator:source

    MFG-2220HM 系列使用手册 基准时钟指令 Source Specific SYSTem:ROSCillator:SOURce Command Sets or queries the 26.8436MHz reference source as Description internal or external. Syntax SYSTem:ROSCillator:SOURce {INTernal|EXTernal} Parameter INTernal Sets the reference to the internal source. EXTernal Sets the reference to the external source. Example SYSTEM:ROSCILLATOR:SOURCE INT Sets the reference to the internal source.

  • Page 336: Sav

    远程接口 存储和调取指令 Up to 10 different instrument states can be stored to non-volatile memory (memory locations 0~9). Instrument *SAV Command Saves the current instrument state to a specified Description save slot. When a state is saved, all the current instrument settings, functions and waveforms are also saved.

  • Page 337: Memory:state:delete All

    MFG-2220HM 系列使用手册 Delete instrument state from memory location 0. Instrument MEMory:STATe:DELete ALL Command Delete memory from all memory locations, 0~9. Description Syntax MEMory:STATe:DELete ALL Example MEM:STAT:DEL ALL Deletes all the instrument states from memory locations 0~9. 北京海洋兴业科技股份有限公司（证券代码：839145） 电话：010-62176785 网址：www.hyxyyq.com...

  • Page 338: 错误信息

    远程接口 错误信息 The MFG-2220HM has a number of specific error codes. Use the SYSTem:ERRor command to recall the error codes. For more information regarding the error queue. Command Error Codes -101 Invalid character An invalid character was used in the command string.
  • Page 339 MFG-2220HM 系列使用手册 A command header contains more than 12 characters: OUTP:SYNCHRONIZATION ON -113 Undefined header An undefined header was encountered. The header is syntactically correct. Example: the header contains a character mistake. SOUR1:AMM:DEPT MIN -123 Exponent too large Numeric exponent exceeds 32,000. Example:...

  • Page 340: Execution Errors

    远程接口 An unexpected character string was used where none were expected. Example: A character string is used instead of a valid parameter. SOURce1:SWEep:SPACing’TEN’ -161 Invalid block data Invalid block data was received. Example: The number of bytes sent with the DATA:DAC command doesn’t correlate to the number of bytes specified in the block header.
  • Page 341 MFG-2220HM 系列使用手册 -221 Settings conflict; infinite burst changed trigger source to MANual Example: The trigger source is changed to immediate from manual when infinite burst mode is selected. -221 Settings conflict; burst period increased to fit entire burst Example: The function generator automatically increases the burst period to allow for the burst count or frequency.
  • Page 342 远程接口 -221 Settings conflict;trigger output connector used by trigger external Example: The trigger output connector is disabled when the trigger source is set to external. -221 Settings conflict;frequency reduced for pulse function Example: When the function is changed to pulse, the output frequency is automatically reduced if over range.
  • Page 343 MFG-2220HM 系列使用手册 -221 Settings conflict;AM turned off by selection of other mode or modulation Example: AM mode is disabled when burst, sweep or a modulation mode is enabled. -221 Settings conflict; sweep turned off by selection of other mode or...
  • Page 344 远程接口 -221 Settings conflict;not able to burst dc, burst turned off Example: The burst function cannot be used with the dc voltage function. -221 Settings conflict;not able to sweep noise, sweep turned off Example: A waveform cannot be swept using the noise function.
  • Page 345 MFG-2220HM 系列使用手册 -221 Settings conflict;offset changed due to amplitude Example: The offset is not a valid offset value, it is automatically adjusted, considering the amplitude. |offset|≤ max amplitude – Vpp/2 -221 Settings conflict;amplitude changed due to offset Example: The amplitude is not a valid value, it is automatically adjusted, considering the offset.
  • Page 346 远程接口 -222 Data out of range;frequency; value clipped to ... Example: If the frequency was set to a value out of range, it is automatically set to an upper or lower limit. -222 Data out of range;user frequency; value clipped to upper limit Example: If the frequency is set to a value out of range for an arbitrary waveform using, SOURce[1|2]: APPL: USER or SOURce[1|2]:...
  • Page 347 MFG-2220HM 系列使用手册 -222 Data out of range; burst period limited by length of burst; value clipped to upper limit Example: The burst period must be greater than burst count divided by the frequency + 200 ns. The burst period is adjusted to satisfy these conditions.
  • Page 348 远程接口 -222 Data out of range;marker confined to sweep span; value clipped to ... Example: The marker frequency is set to a value outside the start or stop frequencies. The marker frequency is automatically adjusted to either the start or stop frequency (whichever is closer to the set value).

  • Page 349: Query Errors

    MFG-2220HM 系列使用手册 -313 Calibration memory lost;memory corruption detected Indicates that a fault (check sum error) has occurred with the non-volatile memory that stores the calibration data. -314 Save/recall memory lost;memory corruption detected Indicates that a fault (check sum error) has occurred with the non-volatile memory that stores the save/recall files.

  • Page 350: Arbitrary Waveform Errors

    远程接口 -430 Query DEADLOCKED Indicates that a command generates more data than the output buffer can receive and the input buffer is full. The command will finish execution, though all the data won’t be kept. Arbitrary Waveform Errors -770 Nonvolatile arb waveform memory corruption detected Indicates that a fault (check sum error) has occurred with the non-volatile memory that stores the arbitrary waveform data.

  • Page 351: Scpi 状态寄存器

    MFG-2220HM 系列使用手册 SCPI 状态寄存器 The status registers are used to record and determine the status of the function generator. The function generator has a number of register groups: Questionable Status Registers Standard Event Status Registers Status Byte Register As well as the output and error queues.

  • Page 352: Mfg-2220Hm Status System

    远程接口 MFG-2220HM Status System Questionable Status Register Condition Event Enable 0 Volt Ovld <1> <2> <4> <8> 4 Over Temp <16> 5 Loop Unlock <32> Error Queue <64> 7 Ext Mod Ovld <128> 8 Cal Error <256> 9 External Ref <512>...

  • Page 353: Questionable Status Register

    MFG-2220HM 系列使用手册 Questionable Status Register The Questionable Status Registers will show if any Description faults or errors have occurred. Bit Summary Register Bit Weight Voltage overload Over temperature Loop unlock Ext Mod Overload Cal Error External Reference Standard Event Status Registers...

  • Page 354: The Status Byte Register

    远程接口 Operation The operation complete bit is set Error Bits complete when all selected pending operations are complete. This bit is set in response to the *OPC command. Query Error The Query Error bit is set when there is an error reading the Output Queue.

  • Page 355: Output Queue

    MFG-2220HM 系列使用手册 Bit Summary Register Bit Weight Error Queue Questionable Data Message Available Standard Event Master Summary / Request Service Error Queue There are error message(s) waiting Status Bits in the error queue. Questionable The Questionable bit is set when data an “enabled”...

  • Page 356: Error Queue

    远程接口 Error Queue The error queue is queried using the Description SYSTem:ERRor? command. The Error queue will set the “Error Queue“ bit in the status byte register if there are any error messages in the error queue. If the error queue is full the last message will generate a “Queue overflow”...
  • Page 357 MFG-2220HM 系列使用手册 附 录 MFG-2220HM 规格 此规格适用条件：+18°C~+28°C，开机 30 分钟以上。 CH1/ CH2 Arbitrary ARB function Built-in Functions Sample Rate 500MHz Repetition Rate 125MHz Waveform Length 16k points Amplitude Resolution 14 bits Non-Volatile Memory 10sets 16k points(1) User-defined output section From point 2~16384 (optional)
  • Page 358 附录 Resolution 0.1mV or 4 digits Flatness ± 1% (0.1dB) 　≦10MHz ± 2% (0.2dB) ≦60 MHz ± 10% (1dB) ≦100 MHz ± 8% (0.8dB) ≦160 MHz ± 15% (1.5dB) ≦160 MHz ± 30% (3dB) ≦200MHz (sinewave relative to 100 kHz,0dBm,into 50Ω) Units Vpp, Vrms, dBm Offset...
  • Page 359 MFG-2220HM 系列使用手册 Ramp Characteristics Linearity < 0.1% of peak output Variable Symmetry 0% to 100% Pulse Characteristics Frequency 1uHz~50MHz Pulse Width ≧10nS(limited by the current frequency setting) Variable duty Cycle 0.01%~99.99%(limited by the current frequency setting) Overshoot <5% Jitter 20ppm+500ps(4)
  • Page 360 附录 Pulse,Ramp,Noise Modulating Sine, Square, Triangle, Waveforms Upramp, Dnramp Modulation Frequency 2mHz to 50kHz (Int) DC to 50kHz (Ext) SUM depth 0%~100.0% Source Internal / External PWM Modulation Carrier Waveforms Pulse Modulating Sine, Square, Triangle, Waveforms Upramp, Dnramp 2mHz to 50kHz (Int) Modulation Frequency DC to 50kHz (Ext) Widh Depth...
  • Page 361 MFG-2220HM 系列使用手册 Sweep direction Sweep up or sweep down Start/Stop Freq 1uHz to max frquency Sweep Time 1ms to 500s Source Internal / External Trigger Single, External, Internal. Marker Marker signal on falling edge(programmable) Source Internal / External Burst Waveforms...
  • Page 362 附录 Output Impedance 1kΩ, unbalanced, AC coupled Input Frequency 26.8436MHz ± 500Hz Waveform Sine or square (50±5% duty) Reference Output Output Voltage 3.3 Vp-p square wave Output Impedance 50Ω, AC coupled Output Frequency 26.8436MHz Frequency Counter Range 5Hz to 150MHz Accuracy Time Base accuracy±1count Time Base...
  • Page 363 MFG-2220HM 系列使用手册 Coupling Frequency(Ratio or Difference) Amplitude & DC Offset √ Dsolink Save/Recall 10 Groups of Setting Memories Interface LAN, USB 4.3’’ TFT LCD Display 480 × 3 (RGB) × 272 General Specifications Power Source AC100~240V, 50~60Hz Power Consumption 35W Max...
  • Page 364 GOOD WILL INSTRUMENT (SUZHOU) CO., LTD. No. 69, Lushan Road, Suzhou New District Jiangsu, China declares that the below mentioned product MFG-2220HM Are herewith confirmed to comply with the requirements set out in the Council Directive on the Approximation of the Law of Member States relating to Electromagnetic Compatibility (2004/108/EC&2014/30/EU)
  • Page 365 MFG-2220HM 系列使用手册 GLOBL HEADAQARTERS GOOD WILL INSTRUMENT CO., LTD. No. 7-1, Jhongsing Road, Tucheng Dist., New Taipei City 236, Taiwan Tel: +886-2-2268-0389 Fax: +866-2-2268-0639 Web: www.gwinstek.com Email: marketing@goodwill.com.tw GOOD WILL INSTRUMENT (SUZHOU) CO., LTD. No. 521, Zhujiang Road, Snd, Suzhou Jiangsu 215011, China...
  • Page 366 附录 任意波内建波形 Common y=|atan(x)| Absatan The absolute of atan(x) y=|sin(x)| Abssin The absolute of sin(x) y=sin(x),0<x<pi Abssinehalf y=0,pi<x<2pi Half_wave function y=e(x).sin(x) Ampalt Oscillation rise y=e(-x).sin(x) Attalt Oscillation down Even Diric f(x)=-1^(x*(n-1)/2*pi) x=0,±2*pi,±4*pi,…… Diric f(x)=sin(nx/2)/n*sin(x/2) x=±pi,±3pi，…… f(x)=a*e^(-(x-b)^2)/c^2) Gauspuls Gaussian-modulated sinusoidal pulse 北京海洋兴业科技股份有限公司（证券代码：839145）...
  • Page 367 MFG-2220HM 系列使用手册 y=(1-sin(x))/2 Havercosine Havercosine function y=(1-cos(x))/2 Haversin Haversine function Negative pulse N_pulse y=-x Negramp Line segment Sampled aperiodic rectangle Rectpuls y=sqrt(1-x^2) Roundhalf The half roud Sawtooth or triangle wave Sawtoot Piecewise function Sinetra Piecewise sine function Sinever 北京海洋兴业科技股份有限公司（证券代码：839145） 电话：010-62176785...
  • Page 368 附录 Step down Stair_down Step up and step down Stair_ud Step up Stair_up Heaviside step function Stepresp Piecewise function Trapezia Sampled aperiodic triangle Tripuls Math Arc cosine Arccos Arc cotangent Arccot 北京海洋兴业科技股份有限公司（证券代码：839145） 电话：010-62176785 网址：www.hyxyyq.com...
  • Page 369 MFG-2220HM 系列使用手册 Arc cosecant Arccsc Arc secant Arcsec Arc sine Arcsin Hyperbolic arc sine Arcsinh Arc tangent Arctan Hyperbolic arc tangent Arctanh Hyperbolic cosine Cosh Cotangent Cosecant 北京海洋兴业科技股份有限公司（证券代码：839145） 电话：010-62176785 网址：www.hyxyyq.com...
  • Page 370 附录 The derivative of the lorentz Dlorentz function 2x/(k*x^2+1) Exponential fall Exp Fall Exponential rise Exp Rise A waveform representing a Gauss gaussian bell curve Logarithm function Lorentz function Lorentz y=1/(k*x^2+1) Secant Hyperbolic secant Sech y=sin(x)/x Sinec 北京海洋兴业科技股份有限公司（证券代码：839145） 电话：010-62176785 网址：www.hyxyyq.com...
  • Page 371 MFG-2220HM 系列使用手册 Hyperbolic sine Sinh y=sqrt(x) Sqrt Tangent Hyperbolic tangent Tanh Parabola Xsquare Window Modified Bartlett-Hann window Barthannwin The Bartlett window is very Bartlett similar to a triangular window as returned by the triang function. The Blackman window function Blackman 北京海洋兴业科技股份有限公司（证券代码：839145）...
  • Page 372 附录 The Bohman window function Bohmanwin The Chebyshev window Chebywin function The Flattopwin window Flattopwin function The Hamming window function Hamming The Hann window function Hann The Hanning window function Hanning The Kaiser window function Kaiser The Triang window function Triang The Tukey window function Tukeywin...
  • Page 373 MFG-2220HM 系列使用手册 Engineer The airy function Airy The Bessel function Bessel The beta function Beta The gamma function Gamm Associated Legendre function Legendre The Neumann function Neumann 北京海洋兴业科技股份有限公司（证券代码：839145） 电话：010-62176785 网址：www.hyxyyq.com...
  • Page 374 索引 索 引 Burst..........155 Amplitude coupling ....185 FM ..........108 Arbitrary waveforms ....188 ........102, 115 Built-In ......... 189 PWM ..........121 display ......... 191 Operation editing .......... 198 Amplitude ....... 77, 89 inserting ........189 Channel selection ......63 saving ...........
  • Page 375 MFG-2220HM 系列使用手册 Screen lock ........ 221 software download ....221 Secondary System Settings ..165, Specifications ......358 Tracking ......186, 187 System and Settings ....174 Updating Firmware ....174 Service operation about disassembly ......7 remote control interface .... 218 Set output impedance ..180, 181...

Table of Contents
