WABCO ONE WAY 183 210 160 0 Installation Instruction

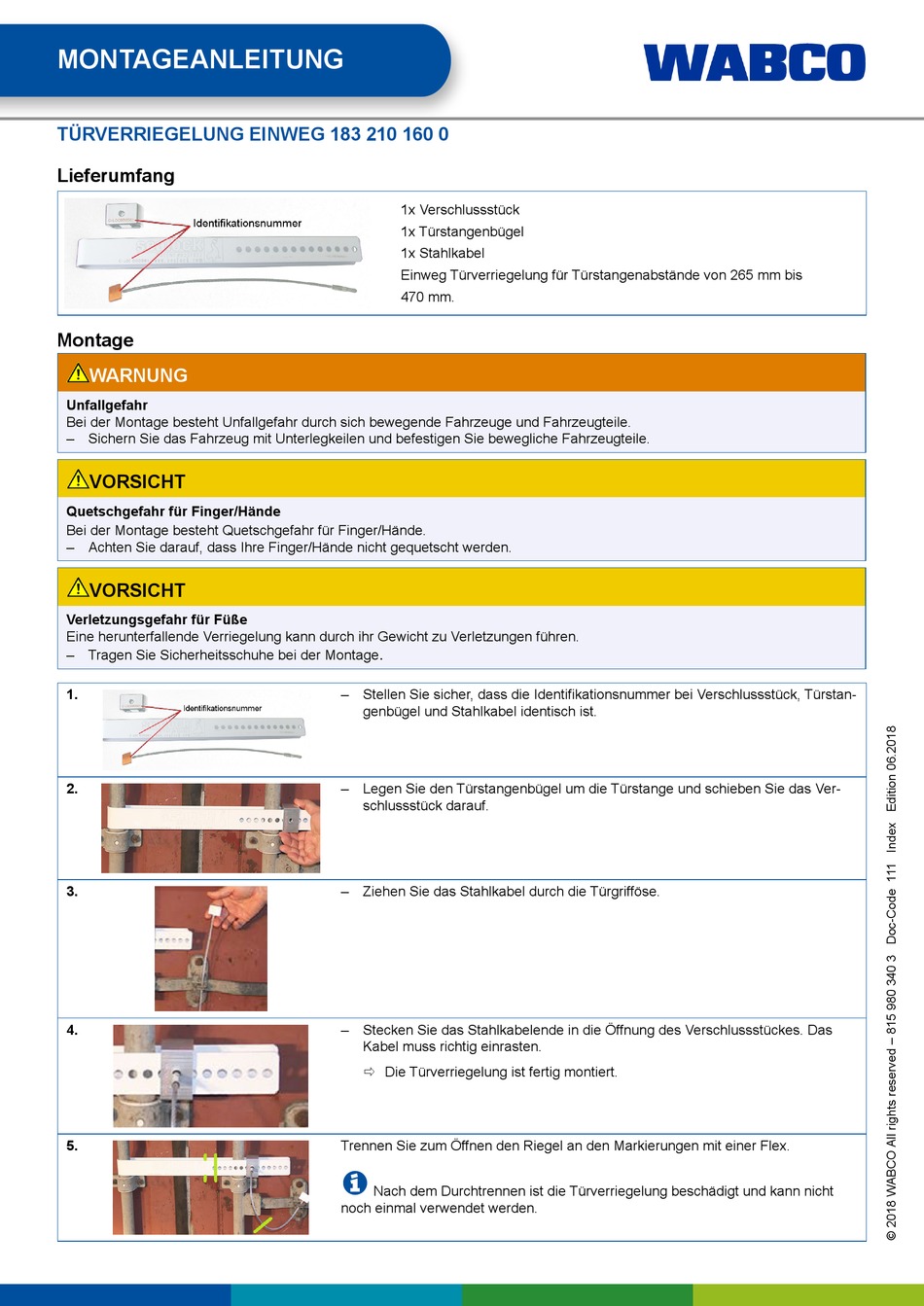

MONTAGEANLEITUNG
TÜRVERRIEGELUNG EINWEG 183 210 160 0
Lieferumfang
Montage
WARNUNG
Unfallgefahr
Bei der Montage besteht Unfallgefahr durch sich bewegende Fahrzeuge und Fahrzeugteile.
– Sichern Sie das Fahrzeug mit Unterlegkeilen und befestigen Sie bewegliche Fahrzeugteile.
VORSICHT
Quetschgefahr für Finger/Hände
Bei der Montage besteht Quetschgefahr für Finger/Hände.
– Achten Sie darauf, dass Ihre Finger/Hände nicht gequetscht werden.
VORSICHT
Verletzungsgefahr für Füße
Eine herunterfallende Verriegelung kann durch ihr Gewicht zu Verletzungen führen.
– Tragen Sie Sicherheitsschuhe bei der Montage
1.
2.
3.
4.
5.
1x Verschlussstück
1x Türstangenbügel
1x Stahlkabel
Einweg Türverriegelung für Türstangenabstände von 265 mm bis
470 mm.
.
– Stellen Sie sicher, dass die Identifikationsnummer bei Verschlussstück, Türstan-
genbügel und Stahlkabel identisch ist.
– Legen Sie den Türstangenbügel um die Türstange und schieben Sie das Ver-
schlussstück darauf.
– Ziehen Sie das Stahlkabel durch die Türgrifföse.
– Stecken Sie das Stahlkabelende in die Öffnung des Verschlussstückes. Das
Kabel muss richtig einrasten.
Ö Die Türverriegelung ist fertig montiert.
Trennen Sie zum Öffnen den Riegel an den Markierungen mit einer Flex.
i
Nach dem Durchtrennen ist die Türverriegelung beschädigt und kann nicht
i
noch einmal verwendet werden.
