MONTAGEANLEITUNG
TÜRVERRIEGELUNG TSR-2FIXX WELD 183 210 000 4

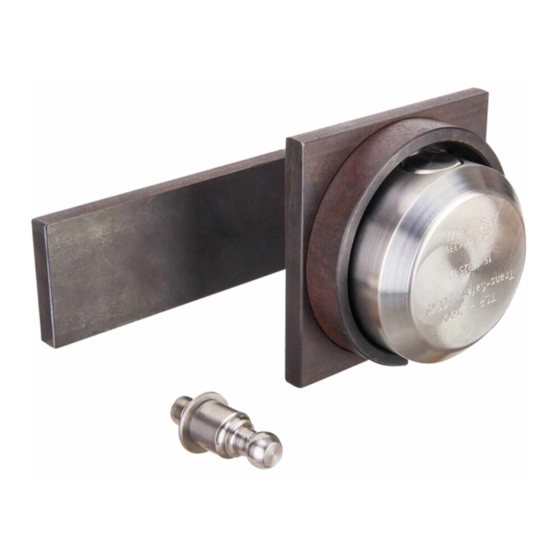

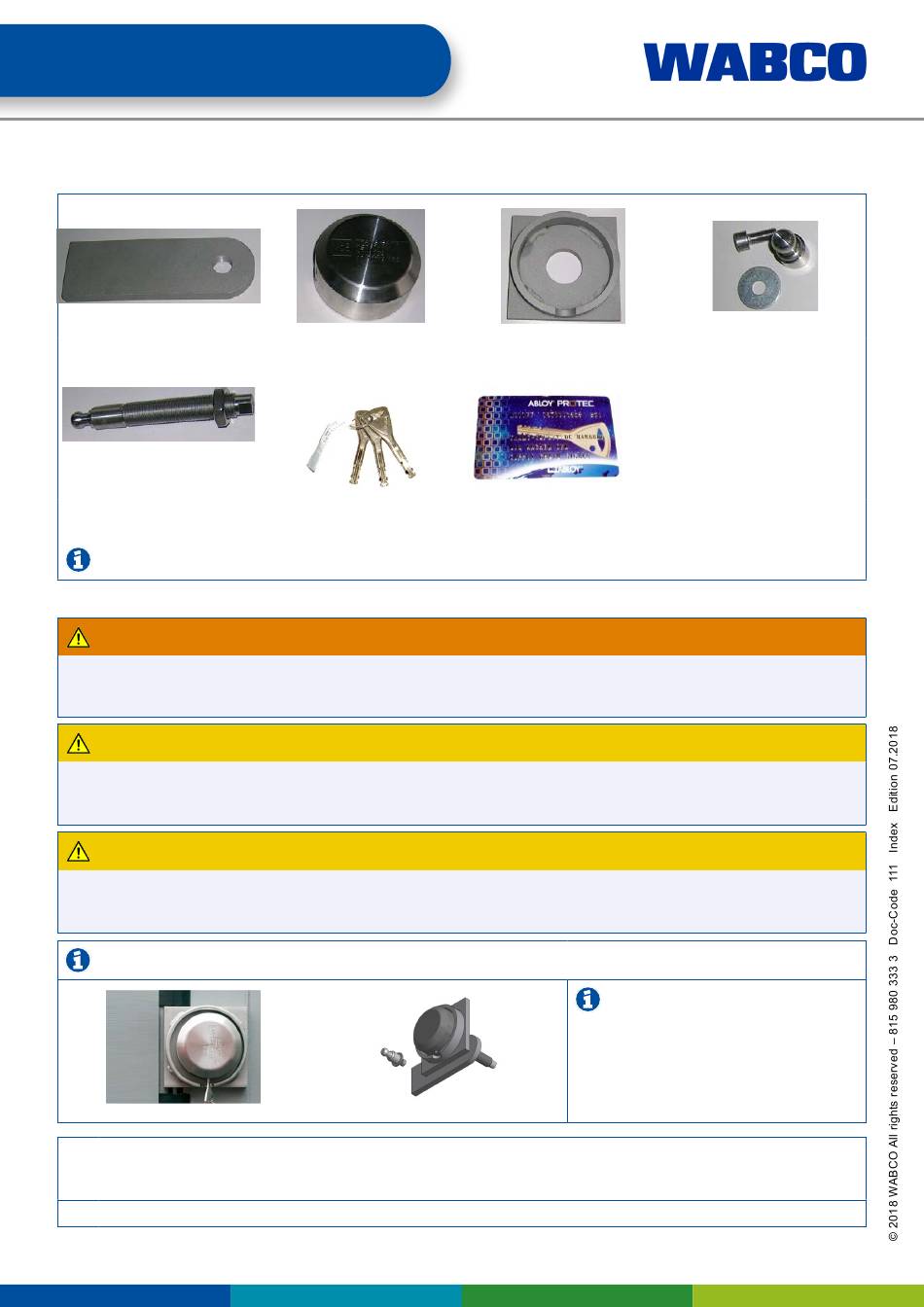

Lieferumfang
1x Montageplatte
1x Sicherungsstift mit M20
Mutter
i
Bewahren Sie die Schlüsselkarte auf. Sie benötigen die Schlüsselkarte für Nachbestellungen weiterer Schlüssel.
i
Montage
WARNUNG
Unfallgefahr
Bei der Montage besteht Unfallgefahr durch sich bewegende Fahrzeuge und Fahrzeugteile.
– Sichern Sie das Fahrzeug mit Unterlegkeilen und befestigen Sie bewegliche Fahrzeugteile.
VORSICHT
Quetschgefahr für Finger/Hände
Bei der Montage besteht Quetschgefahr für Finger/Hände.
– Achten Sie darauf, dass Ihre Finger/Hände nicht gequetscht werden.
VORSICHT
Verletzungsgefahr für Füße
Eine herunterfallende Verriegelung kann durch ihr Gewicht zu Verletzungen führen.
– Tragen Sie Sicherheitsschuhe bei der Montage.
i
Sichern Sie alle Schrauben und Muttern zusätzlich mit LOCTITE (hochfest).
i
1.
– Halten Sie die Grundplatte so nah wie möglich an die Kante der rechten Tür.
– Markieren Sie die Umrisse der Grundplatte und das Loch mit einem Bleistift an der Tür.
– Entfernen Sie anschließend die Grundplatte.
2.
– Bohren Sie in der Mitte des markierten Lochs mit einem 5 mm HSS-Bohrer gerade ein Loch durch die Tür.
1x Gehäusekopf
3x Schlüssel (kd)
183 410 003 0 183 410 007 0
183 410 007 2
1x Grundplatte
1x Schlüsselkarte
Wenn die Grundplatte über das
Türgummi herausragt, schneiden Sie das
Türgummi ein.
1x Dummy mit Schraube und
Unterlegscheibe
