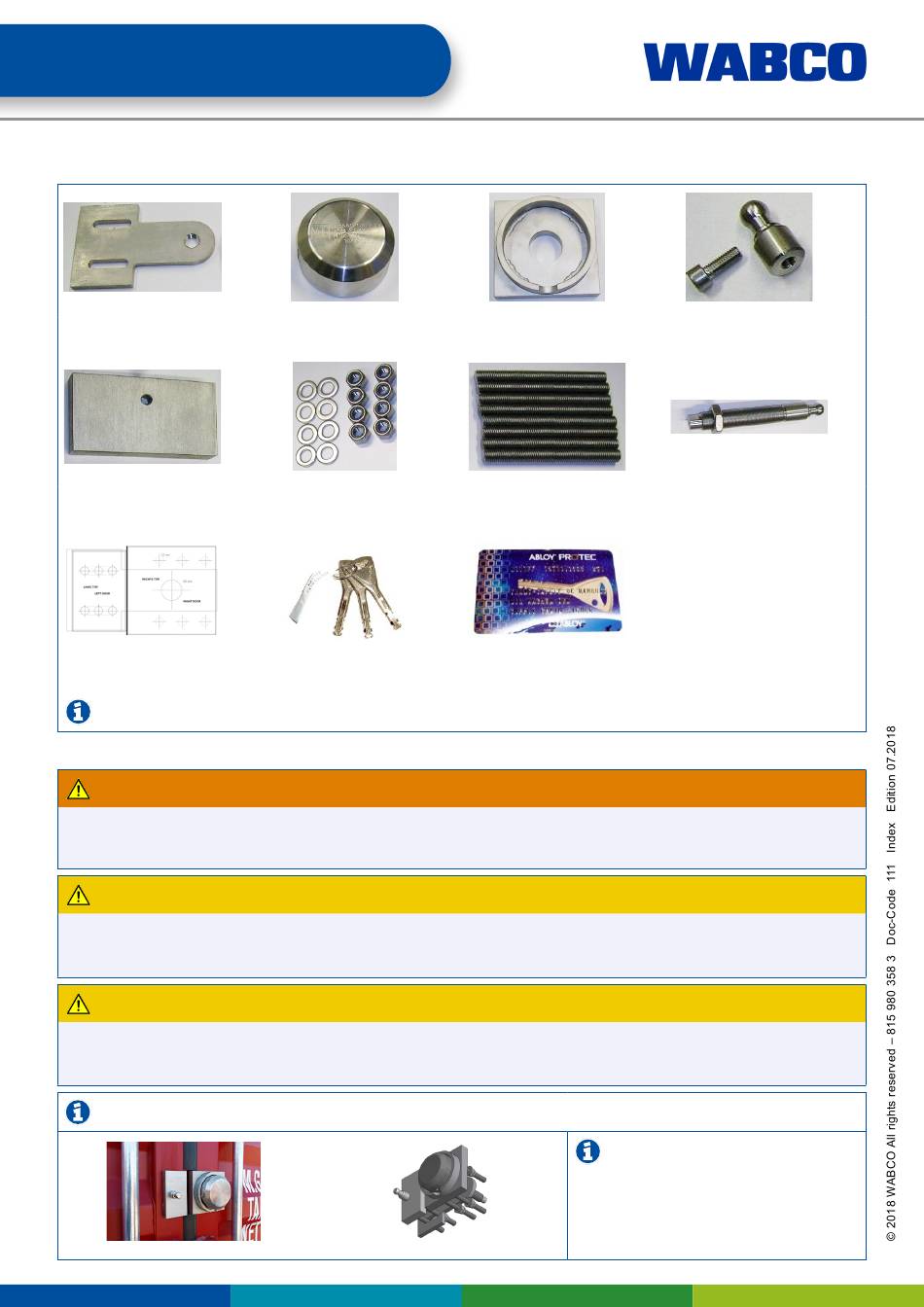

MONTAGEANLEITUNG

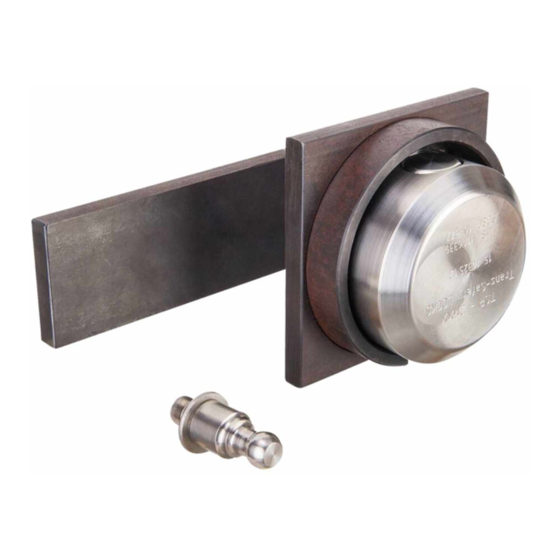

TÜRVERRIEGELUNG TSR-2FIXX 183 210 000 4
Lieferumfang
1x Montageplatte für die linke
Tür von innen
1x kleine Grundplatte für die
linke Tür
1x Anbau Schablone
i
Bewahren Sie die Schlüsselkarte auf. Sie benötigen die Schlüsselkarte für Nachbestellungen weiterer Schlüssel.
i
Montage
WARNUNG
Unfallgefahr
Bei der Montage besteht Unfallgefahr durch sich bewegende Fahrzeuge und Fahrzeugteile.
– Sichern Sie das Fahrzeug mit Unterlegkeilen und befestigen Sie bewegliche Fahrzeugteile.
VORSICHT
Quetschgefahr für Finger/Hände
Bei der Montage besteht Quetschgefahr für Finger/Hände.
– Achten Sie darauf, dass Ihre Finger/Hände nicht gequetscht werden.
VORSICHT
Verletzungsgefahr für Füße
Eine herunterfallende Verriegelung kann durch ihr Gewicht zu Verletzungen führen.
– Tragen Sie Sicherheitsschuhe bei der Montage.
i
Sichern Sie alle Schrauben und Muttern zusätzlich mit LOCTITE (hochfest).
i
1x Gehäusekopf
8x Sechskantmutter
8x Unterlegschreibe
3x Schlüssel (kd)
1x große Grundplatte für die
rechte Tür
8x Gewindestange M12x120
1x Schlüsselkarte
Wenn die Grundplatte über das
Türgummi herausragt, schneiden Sie das
Türgummi ein.
183 410 001 0
183 410 006 0
183 410 006 2
1x Dummy mit Schraube
1x Sicherungsstift mit M20
Muttern
i
i
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for WABCO TSR-2FIXX
Summary of Contents for WABCO TSR-2FIXX
- Page 1 MONTAGEANLEITUNG TÜRVERRIEGELUNG TSR-2FIXX 183 210 000 4 183 410 001 0 183 410 006 0 183 410 006 2 Lieferumfang 1x Montageplatte für die linke 1x Gehäusekopf 1x große Grundplatte für die 1x Dummy mit Schraube Tür von innen rechte Tür 1x kleine Grundplatte für die...
- Page 2 MONTAGEANLEITUNG 1. Vorbereitung für die Montage an der linken Tür – Schneiden Sie die Schablone an der dick gezeichneten Linie gerade auseinander. – Bringen Sie auf der linken Tür das entsprechende Schablonenteil so weit rechts wie möglich von außen an. Achten Sie darauf, dass auf der Innenseite der Tür keine störenden Objekte sind.
- Page 3 MONTAGEANLEITUNG – Entgraten Sie anschließend alle scharfen Kanten. – Schrauben Sie vier Gewindestangen in die entsprechenden Gewindelöcher (wie bei der Schablone benutzt) der großen Grundplatte. – Sichern Sie die Gewindestangen zusätzlich mit LOCTITE (hochfest). – Nehmen Sie die Schablone wieder ab. –...
- Page 4 INSTALLATION INSTRUCTION DOOR LOCK TSR-2FIXX 183 210 000 4 183 410 001 0 183 410 006 0 183 410 006 2 Scope of supply 1x mounting plate for left door 1x housing head 1x large base plate for the 1x dummy with screw...
- Page 5 INSTALLATION INSTRUCTION 1. Preparation for assembly on the left door – Separate the template by cutting along the thick straight drawn line. – From the outside, attach the corresponding template section onto the left door as far as possible to the right. Make sure there are no interfering objects on the door’s inside.
- Page 6 INSTALLATION INSTRUCTION 4. Assembly on the right door Assembly on the large base plate: – Use a 5 mm HSS drill to pre-drill marked M12 holes. – Use a 12.5 mm HSS drill to enlarge these holes. – Then deburr all sharp edges. –...
