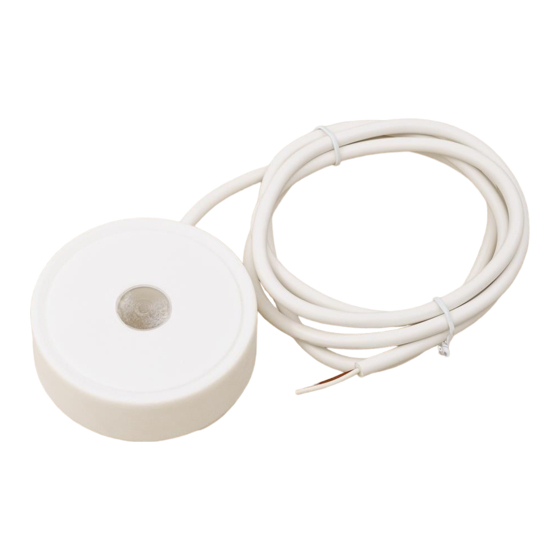

MDT Technologies KNX SCN-LSEN1.01 Operating Instructions

Technische Daten Leckagesensor
Technical Data Leakage Sensor
Technische Daten
Technical Data
Meßgrößen
Measurements
Elektrolytische Wechselspannungsmessung
Meßverfahren
Eletrolytic AC voltage measuement
Measurement method
Minimale Detektionshöhe Wasserstand
Minimum detection height water level
Spezifikation KNX Schnittstelle
Specification KNX interface
Verfügbare KNX Datenbanken
Available application software
Länge des KNX Anschlußkabels
Length of the KNX connection cable
Versorgungsspannung
Power Supply
Leistungsaufnahme KNX Bus typ.
Power consumption KNX bus typ.
Umgebungstemperatur
Operation temperature range
Schutzart
Enclosure
Abmessungen
Dimensions
MDT technologies GmbH 51766 Engelskirchen
•
Tel.: + 49 - 2263 - 880 Fax: + 49 - 2263 - 4588
•
Stand: 0123
SCN-LSEN1.01
Leitungswasser
Tap water
1 mm
TP-256
ETS 5/6
1,4 m
KNX Bus
< 0,3 W
-20 bis + 70 °C
-20 to + 70 °C
IP 66
Ø 70 mm x 24 mm
Papiermühle 1
•
knx@mdt.de www.mdt.de
• •
Betriebsanleitung Leckagesensor SCN-LSEN1.01
nur für autorisiertes Elektrofachpersonal
Operating Instructions Leakage Sensor SCN-LSEN1.01
for authorised electricans
Allgemeine Sicherheitshinweise - Important safety notes
Lebensgefahr durch elektrischen Strom -
• Das Gerät darf nur von Elektrofachkräften montiert und angeschlossen werden. Beachten sie die länderspezifischen
Vorschriften sowie die gültigen KNX-Richtlinien. Die Geräte sind für den Betrieb in der EU zugelassen und tragen das CE
Zeichen. Die Verwendung in den USA und Kanada ist nicht gestattet.
Installation and commissioning of the device only be carried out by authorised electricans. The relevant standards,
directives, regulations and instructions must be observed. The devices are approved for use in the EU and have the CE
mark. Use in USA and Canada is prohibited.
Anschlussklemmen, Bedien- und Anzeigeelemente Leckagesensor
Terminals, Operating and Display Leakage Sensor
SCN-LSEN1.01
2 3
1
1 - Busanschlusskabel 3 - Rote Programmier LED / Alarmanzeige
- KNX busconnection cable - Red programming LED / Alarm indicator
2 - Programmiertaster (Reedkontakt)
- Programming key (Reed contact)
Technische Änderungen und Irrtümer vorbehalten,
Abbildungen können abweichen.
- ZZLSEN101 -
Danger High Voltage
®
