ECR MHCAS Series Owner's Manual & Installation Manual

Four-way cassette type air conditioner
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual

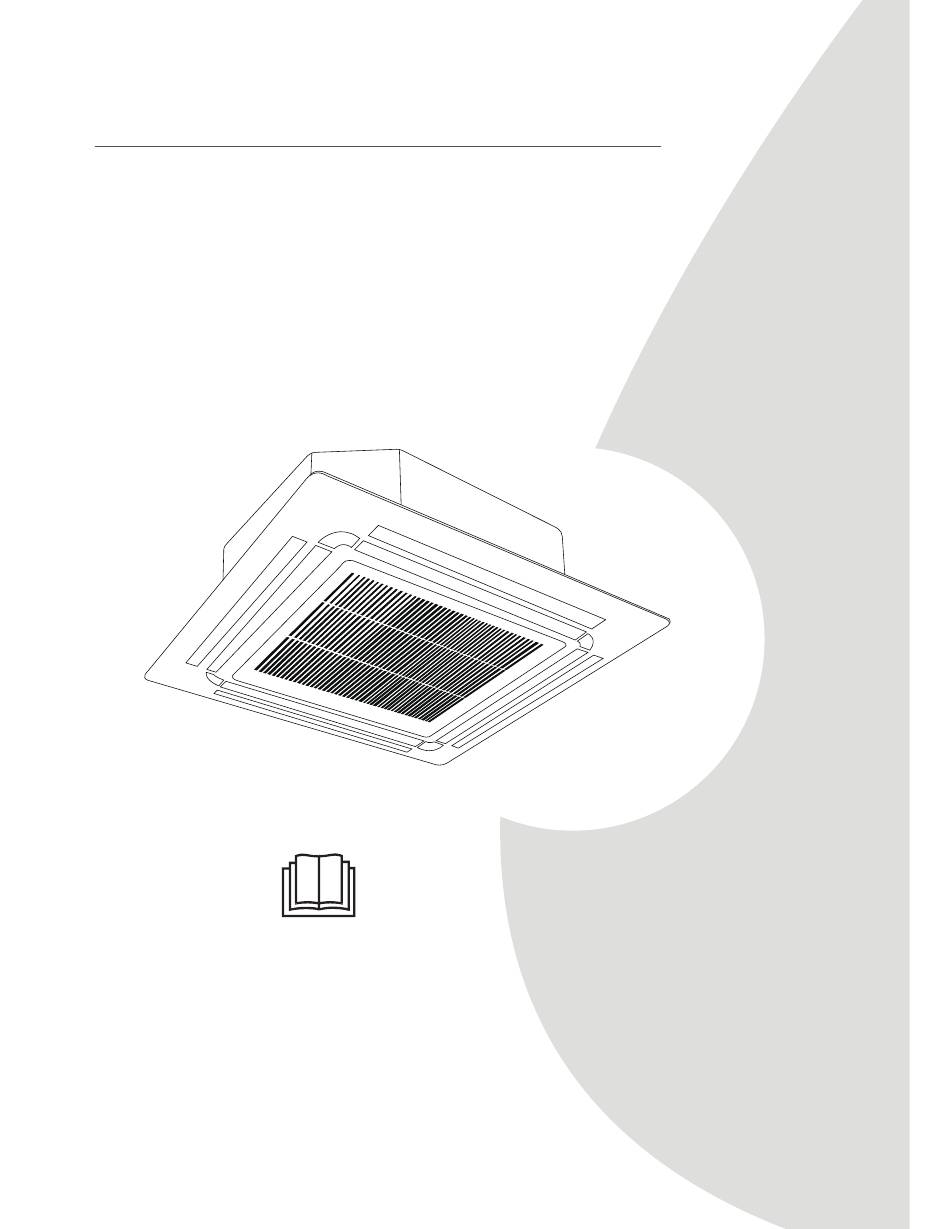

FOUR-WAY CASSETTE TYPE AIR CONDITIONER
Owner's Manual &
Installation Manual
MHCAS Series
9-24 kBtu/h
IMPORTANT NOTE:
Read this manual and SAFETY MANUAL(if any)
carefully before installing or operating your new
air conditioning unit. Make sure to save this
manual for future reference.
Please check the applicable models, technical
data, F-GAS(if any) and manufacturer information
from the "Owner's Manual - Product Fiche "
in the packaging of the outdoor unit.
(European Union products only)

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the MHCAS Series and is the answer not in the manual?

Questions and answers

Related Manuals for ECR MHCAS Series

Summary of Contents for ECR MHCAS Series

  • Page 1 FOUR-WAY CASSETTE TYPE AIR CONDITIONER Owner’s Manual & Installation Manual MHCAS Series 9-24 kBtu/h IMPORTANT NOTE: Read this manual and SAFETY MANUAL(if any) carefully before installing or operating your new air conditioning unit. Make sure to save this manual for future reference.

  • Page 2: Table Of Contents

    Table of Contents Safety Precautions ................04 Owner’s Manual Unit Specifications and Features ............08 1. Indoor unit display................................08 2. Operating temperature..............................10 3. Other features ..................................11 Care and Maintenance ..............12 Troubleshooting ................14...
  • Page 3 Installation Manual Accessories ...................17 Installation Summary ................18 Unit Parts ....................19 Indoor Unit Installation ...............21 1. Select installation location..............................21 2. Hang indoor unit..................................23 3. Drill wall hole for connective piping..........................25 4. Connect drain hose...................................26 Outdoor Unit Installation................ 1. Select installation location..............................28 2.

  • Page 4: Safety Precautions

    Safety Precautions Read Safety Precautions Before Operation and Installation Incorrect installation due to ignoring instructions can cause serious damage or injury. The seriousness of potential damage or injuries is classified as either a WARNING or CAUTION. CAUTION WARNING This symbol indicates the possibility of This symbol indicates the possibility of personnel injury or loss of life.
  • Page 5 CLEANING AND MAINTENANCE WARNINGS Turn off the device and disconnect the power before cleaning. Failure to do so can cause • electrical shock. Do not clean the air conditioner with excessive amounts of water. • Do not clean the air conditioner with combustible cleaning agents. Combustible cleaning agents •...

  • Page 6: Owner's Manual

    WARNINGS FOR PRODUCT INSTALLATION 1. Installation must be performed by an authorized dealer or specialist. Defective installation can cause water leakage, electrical shock, or fire. 2. Installation must be performed according to the installation instructions. Improper installation can cause water leakage, electrical shock, or fire. (In North America,installation must be performed in accordance with the requirement of NEC and CEC by authorized personnel only.) 3.
  • Page 7 WARNING for Using R32/R290 Refrigerant When flammable refrigerant are employed, appliance shall be stored in a well -ventilated area where the room size corresponds to the room area as specifiec for operation. For R32 frigerant models: Appliance shall be installed, operated and stored in a room with a floor area larger than X m²...

  • Page 8: Unit Specifications And Features

    Unit Specifications and Features Indoor unit display NOTE: Different models have different display panel. Not all the indicators describing below are available for the air conditioner you purchased. Please check the indoor display panel of the unit you purchased. Illustrations in this manual are for explanatory purposes. The actual shape of your indoor unit may be slightly different.
  • Page 9 (A-3) Display panel Infrared Manual display receiver button Louver Air outlet Air inlet Operation Alarm Timer indicator indicator indicator PRE-DEF (pre-heating/defrost) indicator Display panel Electric heating indicator Alarm indicator ( some models) When wireless control LED display feature is activated ( some models) Timer PRE-DEF indicator...
  • Page 10 -30°C - 50°C -30°C - 24°C (-22°F - 122°F) (-22°F - 75°F)

  • Page 11: Other Features

    Other features Default Setting Louver Angle Memory Function (some models) When the air conditioner restarts after a power Some models are designed with a louver angle failure, it will default to the factory settings memory function. When the unit restarts after a (AUTO mode, AUTO fan, 24°C (76°F)).

  • Page 12: Care And Maintenance

    Care and Maintenance If using water, the inlet side If using a vacuum cleaner, the inlet Cleaning Your Indoor Unit should face down and away side should face the vacuum. from the water stream. BEFORE CLEANING OR MAINTENANCE ALWAYS TURN OFF YOUR AIR CONDITIONER SYSTEM AND DISCONNECT ITS POWER SUPPLY BEFORE CLEANING OR MAINTENANCE.
  • Page 13 Maintenance – Long Periods of Non-Use If you plan not to use your air conditioner for an extended period of time, do the following: Turn on FAN function until Clean all filters unit dries out completely Turn off the unit and Remove batteries disconnect the power from remote control...

  • Page 14: Troubleshooting

    Troubleshooting SAFETY PRECAUTIONS If any of the following conditions occurs, turn off your unit immediately! The power cord is damaged or abnormally warm • You smell a burning odor • The unit emits loud or abnormal sounds • A power fuse blows or the circuit breaker frequently trips •...
  • Page 15 Issue Possible Causes The outdoor unit The unit will make different sounds based on its current operating mode. makes noises Dust is emitted from The unit may accumulate dust during extended periods of non-use, which will be either the indoor or emitted when the unit is turned on.
  • Page 16 Problem Possible Causes Solution Wait for the power to be restored Power failure The power is turned off Turn on the power The fuse is burned out Replace the fuse The unit is not working Replace batteries Remote control batteries are dead The Unit’...

  • Page 17: Accessories

    Accessories The air conditioning system comes with the following accessories. Use all of the installation parts and accessories to install the air conditioner. Improper installation may result in water leakage, electrical shock and fire, or cause the equipment to fail. The items are not included with the air conditioner must be purchased separately.

  • Page 18: Installation Summary

    Installation Summary Install the indoor unit Install the drainpipe Install the outdoor unit Evacuate the refrigeration Connect the wires Connect the refrigerant system pipes Install the front panel Perform a test run Page 18...

  • Page 19: Unit Parts

    Unit Parts NOTE: The installation must be performed in accordance with the requirement of local and national standards. The installation may be slightly different in different areas. Air outlet Air inlet Front grille Display panel Remote controller Drain pipe Connecting pipe Air inlet Air outlet Page 19...
  • Page 20 Air outlet Air inlet Front grille Display panel Remote controller Drain pipe Connecting pipe Air inlet Air outlet NOTE ON ILLUSTRATIONS Illustrations in this manual are for explanatory purposes. The actual shape of your indoor unit may be slightly different. The actual shape shall prevail. Page 20...

  • Page 21: Indoor Unit Installation

    Indoor Unit Installation Installation Instructions – Indoor unit NOTE: Panel installation should be performedafter piping and wiring have been completed. Step 1: Select installation location DO NOT install unit in the following Before installing the indoor unit, you must locations: choose an appropriate location.
  • Page 22 Distance from ceiling relative to height of indoor unit TYPE MODEL Length of A (mm/inch) Length of H (mm/inch) Length of B (mm/inch) > > Super-Slim 880/34.5 > models 30-48 245/9.6 > 275/10.8 48-60 287/11.3 > 317/12.5 940/37.0 48-60 287/11.3 >...

  • Page 23: Hang Indoor Unit

    Step 2: Hang indoor unit 1. Use the included paper template to cut a rectangular hole in the ceiling, leaving at least 1m (39”) on all sides. The cut hole size should be 4cm(1.6”) larger than the boby size. Be sure to mark the areas where ceiling hook holes will be drilled. Drain hose side Refrigerant piping side Refrigerant piping side Drain hose side...
  • Page 24 5. Mount the indoor unit. You will need two people to lift and secure it. Insert suspension Refrigerant piping side Drain hose side bolts into the unit’ s hanging holes. Fasten them using the included washers and nuts. 770mm / 30.3” (Suspension bolt) 830mm / 32.7”(Body) 900mm / 35.4”(Ceiling opening) 950mm / 37.4”(Panel)

  • Page 25: Drill Wall Hole For Connective Piping

    NOTE FOR NEW HOME INSTALLATION When installing the unit in a new home, the NOTE: The bottom of the unit should be ceiling hooks can be embedded in advance. 10-25mm(0.4-0.98”)higher than the ceiling Make sure that the hooks do not come loose board.
  • Page 27 NOTE ON DRAINPIPE INSTALLATION • When using an extended drainpipe, tighten 0-53cm (20.8”) the indoor connection with an additional protection tube to prevent it from pulling loose. ≥10cm The drainpipe should slope downward at a • (4”) gradient of at least 1/100 to prevent water from flowing back into the air conditioner.

  • Page 28: Outdoor Unit Installation

    Outdoor Unit Installation Install the unit by following local codes and install unit in the following locations: DO NOT regulations , there may be differ slightly Near an obstacle that will block air inlets between different regions. and outlets Near a public street, crowded areas, or where noise from the unit will disturb others Near animals or plants that will be harmed by hot air discharge...

  • Page 29: Install Drain Joint

    Step 2: Install drain joint(Heat pump unit only) Step 3: Anchor outdoor unit Before bolting the outdoor unit in place, you must The outdoor unit can be anchored to the install the drain joint at the bottom of the unit. ground or to a wall-mounted bracket with Note that there are two different types of drain bolt(M10).
  • Page 30 Rows of series installation (unit: mm/inch) The relations between H, A and L are Outdoor Unit Dimensions Mounting Dimensions as follows. W x H x D Distance A Distance B 760x590x285 (29.9x23.2x11.2) 530 (20.85) 290 (11.4) 810x558x310 (31.9x22x12.2) 549 (21.6) 325 (12.8) L ≤...
  • Page 31 ECR Model Liquid Side mm(in) Gas Side mm(in) Φ6.35(1/4in) Φ9.52(3/8in) MHCAS09DA/MHSZ109DA MHCAS12DA/MHSZ112DA Φ6.35(1/4in) Φ12.7(1/2in) MHCAS18DA/MHSZ118DA MHCAS24DA/MHSZ124DA Φ9.52(3/8in) Φ16(5/8in)

  • Page 32: Refrigerant Piping Connection

    Step 2: Remove burrs. Connection Instructions – Burrs can affect the air-tight seal of refrigerant Refrigerant Piping piping connection. They must be completely removed. CAUTION 1. Hold the pipe at a downward angle to prevent burrs from falling into the pipe. The branching pipe must be installed •...

  • Page 33: Connect Pipes

    5. While firmly gripping the nut, use a torque Place flaring tool onto the form. wrench to tighten the flare nut according Turn the handle of the flaring tool to the torque values in above table. clockwise until the pipe is fully flared. NOTE: Use both a spanner and a torque wrench Flare the pipe in accordance with the when connecting or disconnecting pipes to/from...

  • Page 34: Installation Of The Throttle. (Some Models)

    7. Thread this pipeline through the wall and Precautions connect it to the outdoor unit. • For ensuring throttled efficiency, please 8. Insulate all the piping, including the valves of mount the throttle as horizontally as possible. the outdoor unit. 9.

  • Page 35: Wiring

    Wiring BEFORE PERFORMING ANY Make sure that you do not cross your electrical wiring with your signal wiring. ELECTRICAL WORK, READ THESE This may cause distortion and REGULATIONS interference. 1. All wiring must comply with local and national The unit must be connected to the electrical codes, regulations and must be main outlet.
  • Page 36 diagrams...

  • Page 37: Indoor Uint Wiring

    2. Remove the electric cover of the outdoor unit. Super-Slim models If there is no cover on the outdoor unit, take off the bolts from the maintenance board and remove the protection board. Control box Cover Wire outlet Control box Screw 3.
  • Page 38 CAUTION While connecting the wires, please strictly follow the wiring diagram. • The refrigerant circuit can become very hot. Keep the interconnection cable away from the • copper tube. 5. Clamp down the cable with the cable clamp.The cable must not be loose or pull on the u-lugs. 6.
  • Page 39 Independent Power Supply Specifications MODEL(Btu/h) 19K~24K 25K~36K 37K~48K 49K~60K PHASE 1 Phase 1 Phase 1 Phase 1 Phase 1 Phase POWER (indoor) 208-240V 208-240V 208-240V 208-240V 208-240V VOLT CIRCUIT BREAKER/ 15/10 15/10 15/10 15/10 15/10 FUSE(A) PHASE 1 Phase 1 Phase 1 Phase 1 Phase 1 Phase...

  • Page 41: Note On Adding Refrigerant

    Note on Adding Refrigerant Some systems require additional charging depending on pipe lengths. The standard pipe length varies according to local regulations. For example, in North America, the standard pipe length is 7.5m (25’). In other areas, the standard pipe length is 5m (16‘). The refrigerant should be charged from the service port on the outdoor unit’...

  • Page 42: Panel Installation

    Panel Installation Adjust the panel by turning it to the arrowed CAUTION direction so that the ceiling opening is completely covered. DO NOT place the panel facedown on the Latch floor, against a wall, or on uneven surfaces. Piping side Drain side Super-Slim models Step 1: Remove the front grille.
  • Page 43 Water condensation Decoration panel CAUTION Failure to tighten screws can cause water Screws (M5) leakage. (supplied with the panel) Loosen upper nut After installing the decoration panel, ensure that there is no space between the unit body and decoration panel. Otherwise air may leak through the gap and cause dewdrop.
  • Page 44 Step 3: Install the panel Step 5: Fasten the control box lid with 2 screws . Align the front panel to the main body, taking into account the position of the piping and drain sides. Hang the four latches of the decorative panel to the hooks of the indoor unit.
  • Page 45 NOTE: If the height of the indoor unit needs Hang the intake grille on the panel, and then connect the lead connectors of the louver motor to be adjusted, you can do so through the and the control box on the panel to the openings at the panel’...

  • Page 46: Test Run

    Test Run f. Check to see that the drainage system is Before Test Run unimpeded and draining smoothly. A test run must be performed after the entire g. Ensure there is no vibration or abnormal system has been completely installed. Confirm noise during operation.

  • Page 47: Packing And Unpacking The Unit

    Packing and unpacking the unit Instructions for packing unpacking the unit: Unpacking: Indoor unit: 1.Cut the packing belt. 2. Unpack the package. 3. Take out the packing cushion and packing support. 4. Remove the packing film. 5. Take out the accessories. 6.
  • Page 48 The design and specifications are subject to change without prior notice for product improvement. Consult with the sales agency or manufacturer for details. Any updates to the manual will be uploaded to the service website, please check for the latest version.
  • Page 49 MHCAS Series 9-24 kBtu/h...
  • Page 50 Table des matières Précautions de sécurité ..............................Manuel du propriétaire Spécifications et caractéristiques des unités ......................Affichage de l'unité intérieure ...............................08 Tempe rature opérationnelle ..............................10 Autres caractéristiques ................................11 Entretien et maintenance ............................. Dépannage ..................................
  • Page 51 Manuel d'installation Accessoires ..................................Résumé de l'installation ............................... Pièces de l'unité ................................Installation d'une unité intérieure ..........................Sélectionnez le lieu d'installation ............................21 Accrocher l'unité intérieure ..............................23 Percer un trou dans le mur pour la conduite de raccordement ....................25 Raccorder le tuyau de vidange...............................26 Installation de l'unité...

  • Page 52: Précautions De Sécurité

    Précautions de sécurité Lire les précautions de sécurité avant l'utilisation et l'installation Une installation incorrecte due à l'ignorance des instructions peut causer de graves dommages ou des blessures. La gravité des dommages ou des blessures potentiels est classée comme un AVERTISSEMENT ou une ATTENTION. AVERTISSEMENT ATTENTION Ce symbole indique la possibilité...
  • Page 53 AVERTISSEMENTS CONCERNANT LE NETTOYAGE ET L'ENTRETIEN • Éteignez l'appareil et débranchez le courant avant de le nettoyer. Le non-respect de cette consigne peut entraîner un choc électrique. • Ne Pas nettoyer le climatiseur avec des quantités excessives d'eau. • Ne pas nettoyer le climatiseur avec des produits de nettoyage combustibles. Les produits de nettoyage combustibles peuvent provoquer un incendie ou une déformation.
  • Page 54 AVERTISSEMENTS POUR L'INSTALLATION DU PRODUIT L'installation doit être effectuée par un revendeur ou un spécialiste autorisé. Une installation défectueuse peut provoquer une fuite d'eau, un choc électrique ou un incendie. L'installation doit être effectuée conformément aux instructions d'installation. Une installation incorrecte peut provoquer une fuite d'eau, un choc électrique ou un incendie.
  • Page 55 AVERTISSEMENT pour l'utilisation du réfrigérant R32/R290 • Lorsque des réfrigérants inflammables sont utilisés, l'appareil doit être stocké dans un endroit bien ventilé où la taille de la pièce correspond à la surface de la pièce telle que spécifiée pour le fonctionnement. Pour les modèles R32 frigorifiques : Les appareils doivent être installés, utilisés et stockés dans une pièce dont la surface au sol est supérieure à...

  • Page 56: Spécifications Et Caractéristiques Des Unités

    Spécifications et caractéristiques des unités Affichage de l'unité intérieure REMARQUE: Les différents modèles ont des panneaux d'affichage différents. Tous les indicateurs décrits ci-dessous ne sont pas disponibles pour le climatiseur que vous avez acheté. Veuillez vérifier le panneau d'affichage intérieur de l'appareil que vous avez acheté.
  • Page 57 Panneau d'affichage Affichage Bouton Récepteur manuel infrarouge Persienne Sortie d'air Entrée d'air Indicateur de Indicateur de Indicateur fonctionnement minuteur d'alarme Indicateur PRE-DEF (préchauffage/dégivrage) Panneau d'affichage Indicateur de chauffage Indicateur d'alarme électrique (certains Lorsque la fonction de modèles ) contrôle sans fil est Affichage LED activée (certains...

  • Page 59: Autres Caractéristiques

    Autres caractéristiques Réglage par défaut Fonction de mémoire d'angle de persienne (certains modèles) Lorsque le climatiseur redémarre après une panne de courant, il revient aux réglages d'usine (mode AUTO, ventilateur AUTO, Certains modèles sont conçus avec une fonction de mémoire 24°C (76°F)) Cela peut entraîner des incohérences sur la d'angle de persienne.

  • Page 60: Entretien Et Maintenance

    Entretien et maintenance Nettoyage de votre unité intérieure Si vous utilisez de l'eau, le Si vous utilisez un aspirateur, côté d'entrée doit être orienté le côté d'entrée doit faire face AVANT NETTOYAGE vers le bas et à l'écart du à l'aspirateur. L'ENTRETIEN courant d'eau.
  • Page 61 Entretien - Longues périodes de non-utilisation Si vous prévoyez de ne pas utiliser votre climatiseur pendant une période prolongée, procédez comme suit : Nettoyez tous les abris Activer la fonction VENTILATEUR jusqu'à ce que l'appareil soit complètement sec Tournez l'appareil et coupez Retirer les piles de la le courant télécommande...

  • Page 62: Dépannage

    Dépannage PRÉCAUTIONS DE SÉCURITÉ Si l'une des conditions suivantes se produit, éteignez votre appareil immédiatement ! • Le cordon d'alimentation est endommagé ou anormalement chaud • Vous sentez une odeur de brûlé • L'appareil émet des sons forts ou anormaux •...
  • Page 63 Problème Causes possibles L'unité extérieure fait L'appareil émettra différents sons en fonction de son mode de fonctionnement actuel. des bruits La poussière est émise L'appareil peut accumuler de la poussière pendant de longues périodes de non-utilisation, qui sera émise lorsque l'appareil sera mis en marche. Il est possible d'atténuer ce problème en couvrant l'appareil par l'unité...
  • Page 64 Problème Causes possibles Solution Panne de courant Attendre le rétablissement du courant L'électricité est coupée Allumez le courant Le fusible est grillé Remplacer le fusible Les piles des télécommandes sont L'unité ne fonctionne pas Remplacer les piles mortes La protection de 3 minutes de l'unité Attendre trois minutes après le redémarrage de l'appareil a été...

  • Page 65: Accessoires

    Accessoires Le système de climatisation est livré avec les accessoires suivants. Utilisez toutes les pièces et accessoires d'installation pour installer le climatiseur. Une mauvaise installation peut entraîner une fuite d'eau, un choc électrique et un incendie, ou provoquer une défaillance de l'équipement. Les articles non fournis avec le climatiseur doivent être achetés séparément. Nom des accessoires Qté...

  • Page 66: Résumé De L'installation

    Résumé de l'installation Installer l'unité intérieure Installer le conduite de drainage Installer l'unité extérieure Évacuer le système de réfrigération Connecter les fils Raccorder les conduites de frigorigène Installer le panneau avant Effectuer un test ◄ Page 18...

  • Page 67: Pièces De L'unité

    Pièces de l'unité REMARQUE: L'installation doit être effectuée conformément aux exigences des normes locales et nationales. L'installation peut être légèrement différente selon les régions. Sortie d'air Entrée d'air Grille frontale Panneau d'affichage Télécommande Conduite de drainage Conduite de raccordement Entrée d'air Sortie d'air ◄...
  • Page 68 Sortie d'air Entrée d'air Grille frontale Panneau d'affichage Télécommande Conduite de drainage Conduite de raccordement Entrée d'air Sortie d'air REMARQUE SUR LES ILLUSTRATIONS Les illustrations de ce manuel sont fournies à titre explicatif. La forme réelle de votre unité intérieure peut être légèrement différente. La forme réelle prévaut.

  • Page 69: Installation D'une Unité Intérieure

    Installation d'une unité intérieure Instructions d'installation - Unité intérieure REMARQUE: L'installation des panneaux doit être effectuée une fois la conduite et le câblage terminés. Étape 1: Sélectionnez le lieu d'installation NE PAS installer l'unité dans les endroits suivants : Avant d'installer l'unité intérieure, vous devez choisir un Zones de forage ou de fracturation du pétrole emplacement approprié.

  • Page 71: Accrocher L'unité Intérieure

    Étape 2: Accrocher l'unité intérieure Utilisez le gabarit en papier fourni pour découper un trou rectangulaire dans le plafond, en laissant au moins 1 m (39 po) sur tous les côtés. La taille du trou doit être supérieure de 4 cm (1,6 po) à la taille de la bobine. Veillez à...
  • Page 72 Montez l'unité intérieure. Vous aurez besoin de deux personnes pour le soulever et le fixer. Insérez les boulons Côté tuyau de vidange Côté conduite de frigorigène de suspension dans les trous de suspension de l'unité. Fixez-les à l'aide des rondelles et des écrous fournis. 770 mm / 30,3 po (Boulon de suspension) 830 mm / 32,7 po (Corps) 900 mm / 35,4 po (ouverture au plafond)

  • Page 73: Percer Un Trou Dans Le Mur Pour La Conduite De Raccordement

    REMARQUE POUR L'INSTALLATION REMARQUE: Le fond de l'appareil doit être 10-25 mm (0,4 à D'UNE NOUVELLE MAISON 0,98 po) plus haut que le plafond. En général, le L (indiqué dans Lors de l'installation de l'appareil dans une nouvelle maison, la figure suivante) doit être la moitié de la longueur du boulon de les crochets de plafond peuvent être encastrés à...
  • Page 74 Installation du tuyau d'évacuation à l'intérieur ATTENTION Installez le tuyau d'évacuation comme illustré dans la figure suivante. Lorsque vous percez le trou dans le mur, veillez à éviter les fils électriques, la plomberie et les autres éléments sensibles Tuyau de drainage de la Intérieur Extérieur...
  • Page 75 REMARQUE SUR L'INSTALLATION DES CONDUITES DE DRAINAGE • Si vous utilisez un tuyau d'évacuation prolongé, serrez le raccord intérieur avec tube protection supplémentaire pour l'empêcher de se desserrer. • Le tuyau d'évacuation doit être incliné vers le bas avec une pente d'au moins 1/100 pour empêcher l'eau de retourner dans le climatiseur.

  • Page 76: Installation De L'unité Extérieure

    Installation de l'unité extérieure Installez l'unité en respectant les codes et réglementations NE PAS installer l'unité dans les endroits suivants : locaux, il peut y avoir de légères différences entre les différentes Près d'un obstacle qui bloquera les entrées et les sorties régions.
  • Page 77 Étape 2: Installez le joint de vidange (unité de pompe à Étape 3: Ancrage de l'unité extérieure chaleur uniquement) L'unité extérieure peut être ancrée au sol ou à un support mural à Avant de boulonner l'unité extérieure en place, vous devez l'aide d'un boulon (M10).
  • Page 78 (unité: mm/pouce) Installation de rangées en série Dimensions de l'unité extérieure Dimensions de montage L x H x P Les relations entre H, A et L sont les suivantes. Distance A Distance B 760x590x285 (29,9x23,2x11,2) 530 (20,85) 290 (11,4) L≤1/2H 25 cm/9,8 po ou plus 810x558x310 (31,9x22x12,2) 549 (21,6)
  • Page 79 ECR Modèle Côté liquide mm(in) Côté gaz mm(in) MHCAS09DA/MHSZ109DA Φ6.35(1/4in) Φ9.52(3/8in) MHCAS12DA/MHSZ112DA Φ6.35(1/4in) Φ12.7(1/2in) MHCAS18DA/MHSZ118DA MHCAS24DA/MHSZ124DA Φ9.52(3/8in) Φ16(5/8in)
  • Page 80 Instructions de raccordement - Conduite du Étape 2: Éliminez les bavures. réfrigérant Les bavures peuvent nuire à l'étanchéité du raccord de la conduite de frigorigène. Elles doivent être complètement ATTENTION éliminées. Maintenez la conduite à un angle descendant pour éviter conduite dérivation doit...

  • Page 81: Raccorder Les Conduites

    Placez l'outil d'évasement sur la forme. Tout en saisissant l'écrou, utilisez une clé dynamométrique Tournez la poignée de l'outil de torchage dans le sens des pour serrer l'écrou évasé selon les valeurs de couple aiguilles d'une montre jusqu'à ce que la conduite soit indiquées dans le tableau ci-dessus.

  • Page 82: Installation De L'accélérateur (Certains Modèles)

    Faites passer ce tuyau à travers le mur et raccordez-le à Précautions l'unité extérieure. Pour garantir l'efficacité de l'accélérateur, veuillez le Isolez toutes les conduites, y compris les vannes de l'unité monter aussi horizontalement que possible. extérieure. Intérieur Extérieur Ouvrez les vannes d'arrêt de l'unité extérieure pour démarrer le flux du réfrigérant entre l'unité...

  • Page 83: Câblage

    Câblage AVANT D'EFFECTUER TOUT TRAVAIL 13. Veillez à ne pas croiser votre câblage électrique avec votre ÉLECTRIQUE, LISEZ câblage de signalisation. Cela pourrait provoquer des RÈGLEMENTS distorsions et des interférences. 14. L'appareil doit être connecté à la prise principale. Tout le câblage doit être conforme aux codes et Normalement, l'alimentation électrique doit avoir une règlements électriques locaux et nationaux et doit être impédance de 32 ohms.

  • Page 84: Câblage De L'unité Extérieure

    Câblage de l'unité extérieure Interrupteur d'air Câbles d'alimentation de l'unité intérieure (acheté séparément) AVERTISSEMENT Avant d'effectuer tout travail électrique ou de câblage, coupez l'alimentation principale du système. Unité Unité Préparez le câble pour le branchement intérieure extérieure Vous devez d'abord choisir la bonne taille de câble. Veillez à...
  • Page 85 Retirez le couvercle du boîtier électrique de l'unité Modèles super minces extérieure. S'il n'y a pas de couvercle sur l'unité extérieure, retirez les boulons du tableau de maintenance et enlevez le Boîte de contrôle tableau de protection. Sortie de câble Couvercle Boîte de contrôle Schéma de câblage...
  • Page 86 ATTENTION Lors du branchement des fils, veuillez suivre scrupuleusement le schéma de câblage. Le circuit de réfrigérant peut devenir très chaud. Tenez le câble d'interconnexion éloigné du tube de cuivre. Fixez le câble à l'aide du serre-câble. Le câble ne doit pas être desserré ni tirer sur les cosses en U. Remettez le couvercle du boîtier électrique en place.
  • Page 87 Spécifications de l'alimentation indépendante ≤18K MODÈLE (Btu/h) 19K~24K 25K~36K 37K~48K 49K~60K ALIMENTA PHASE 1 Phase 1 Phase 1 Phase 1 Phase 1 Phase TION VOLT 208-240V 208-240V 208-240V 208-240V 208-240V (à l'intérieur) DISJONCTEUR/FUSIBLE (A) 15/10 15/10 15/10 15/10 15/10 ALIMENTA PHASE 1 Phase 1 Phase...

  • Page 88: Évacuation De L'air

    Évacuation de l'air Préparations et précautions Fermez le côté basse pression de la jauge du collecteur et L'air et les corps étrangers dans le circuit de réfrigération arrêtez la pompe à vide. peuvent provoquer des augmentations anormales de pression, ce Attendez 5 minutes, puis vérifiez qu'il n'y a pas eu de qui peut endommager le climatiseur, réduire son efficacité...

  • Page 89: Remarque Sur L'ajout De Réfrigérant

    Remarque sur l'ajout de réfrigérant Certains systèmes nécessitent une charge supplémentaire en fonction de la longueur des conduites. La longueur standard de la conduite varie en fonction de la réglementation locale. Par exemple, en Amérique du Nord, la longueur standard de la conduite est de 7,5 m (25 po).

  • Page 90: Installation Des Panneaux

    Installation des panneaux Remarque: serrez les vis jusqu'à ce que l'épaisseur de ATTENTION l'éponge entre le corps principal et le panneau se réduise à 4-6mm (0,2-0,3 po). Le bord du panneau doit être bien en NE PAS placer le panneau face vers le bas sur le sol, contre contact avec le plafond.
  • Page 91 Retirez les butées de mousse de l'intérieur du ventilateur. Modèles compacts Fixez le côté de la grille avant au panneau. Étape 1: Retirez la grille de protection frontale. Raccordez le câble du panneau d'affichage au fil Poussez les deux languettes vers le milieu simultanément correspondant du corps principal.
  • Page 92 Étape 3: retirer la grille d'aspiration. Veillez à ce que les boucles à l'arrière de la grille soient bien en place dans la rainure du panneau. Étape 1: Retirez la grille de protection frontale. Poussez les deux languettes vers le milieu simultanément pour déverrouiller le crochet de la grille.
  • Page 93 Étape 3: Installez le panneau REMARQUE: Si la hauteur de l'unité intérieure doit être ajustée, vous pouvez le faire par les ouvertures aux quatre Alignez le panneau avant sur le corps principal, en tenant coins du panneau. Assurez-vous que le câblage interne et le compte de la position des conduites et des côtés de drainage.
  • Page 94 Accrochez la grille d'aspiration sur le panneau, puis connectez les connecteurs du moteur à persiennes et du boîtier de commande sur le panneau aux connecteurs correspondants du corps principal. Boulon Installer une corde de couverture Crochet de panneau Réinstallé dans la grille de style. Réinstallez le couvercle de l'installation.

  • Page 95: Test De Fonctionnement

    Test de fonctionnement Avant l'essai d'exécution Vérifiez que le système de drainage n'est pas entravé Un test doit être effectué après l'installation complète du et que la vidange se fait en douceur. système. Confirmez les points suivants avant d'effectuer le test : Assurez-vous qu'il n'y a pas de vibration ou de bruit Les unités intérieures et extérieures sont correctement anormal pendant le fonctionnement.
  • Page 96 All specifications subject to change without notice. 2201 Dwyer Avenue, Utica, a, NY ©2022 ECR International, Inc. 13501 Tel. 800 325-5479 PN 615000576 [05/01/2022]...
