Owners manual
This manual contains important informations
about this product. Please hand to the user
upon delivery.
Manuel d'utilisation
Ce livret contient d'importantes informations
relatives à ce produit. Merci de remettre à
l'utilisateur final lors de la livraison.

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the HP2 Backrest and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Physipro HP2 Backrest

Summary of Contents for Physipro HP2 Backrest

  • Page 1 Owners manual This manual contains important informations about this product. Please hand to the user upon delivery. Manuel d’utilisation Ce livret contient d’importantes informations relatives à ce produit. Merci de remettre à l’utilisateur final lors de la livraison.

  • Page 2: Table Of Contents

    Table of content / Table des matières INTRODUCTION - ENGLISH ..........3 BACKREST ................... 4 SPECIFICATIONS .................... 4 RECOMMENDATIONS .................. 6 WARNINGS ...................... 7 INSTALLATION ....................8 Extension plate (Option) ............. 11 ADJUSTMENT S..................... 12 Height Adjustment ............... 12 Depth Adjustment ............... 13 Tilt Adjustment ..............

  • Page 3: Introduction - English

    Owner’s manual INTRODUCTION - ENGLISH Physipro Inc. is proud to count you among its customers and would like to thank you for the confidence you have shown by purchasing our product. This user manual was created to provide you with all the information needed to allow you to use our product in a safe and optimal way.

  • Page 4: Hp2 Tm Backrest

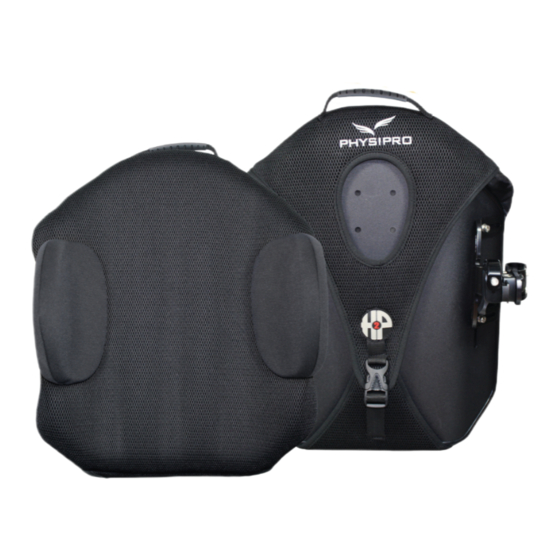

    HP2 Backrest BACKREST The HP2 backrest line was designed with high performance and precision in mind. Characterised by a rigid shell that encompasses the user’s back to provide overall lateral and central support, this backrest was created for persons with significant postural asymmetries.
  • Page 5 Owner’s manual Technical specifications 12", 14", 16", 18" or 20" Nominal widths* (30, 35, 40, 45 or 50 cm) 12", 14", 16", 18" or 20" Nominal heights** (30, 35, 40, 45 or 50 cm) 1 ½" (3.8 cm) Thickness 7,4 lb (16" x 18" - Without lateral supports) Weight 8,8 lb (16"...

  • Page 6: Recommendations

    Before use, it is important to verify the quality and condition of the backrest components, please refer to Maintenance guide in section Maintenance, page 19. Physipro Inc. backrest are reserved exclusively for use on mobility aids • (manual or power wheelchairs).

  • Page 7: Warnings

    Skin inspection: Backrest should be tested before prolonged use. To avoid the appearance of skin redness due to pressure points, Physipro Inc. recommends shifting your weight as frequently as possible and performing a pressure relief technique at least once every two (2) hours.

  • Page 8: Installation

    HP2 Backrest INSTALLATION Please read all the following instructions before beginning installation. The steps required to properly install the HP2 backrest must be followed in the order that they are listed. Required tool: 4 mm Allen Key 1 - Installing the mounting brackets on the backrest When you receive your backrest, this step will have already been done by one of our technicians.
  • Page 9 Owner’s manual 2 - Installing the mounting clamps on the backpost 1. Loosen screws A with the 4 mm Allen key. 2. Open the mounting clamp. 3. Place the mounting clamp on the backpost. 4. Position the mounting clamp. 5. Once the mounting clamp is correctly positionned, fasten screws A.
  • Page 10 HP2 Backrest 4 - Inserting the HP2 backrest The HP2 backrest is quick and easy to install with its two-point anchoring system. Open 1. Press latch E to open the anchor mechanism on both sides simultaneously. Press 2. Slide the backrest downwards until the mounting brackets F are inserted into the anchor mechanisms G.

  • Page 11: Extension Plate (Option)

    3. Fasten bolts C, D and E loosely with washer and nuts, as illustrated. 4. Fasten the backrest to the mounting hardware. (Refer to section: Installation, 4 - Attaching the HP2 backrest) 5. Once all adjustments are made, tighten bolts C, D and E.

  • Page 12: Adjustments

    HP2 Backrest ADJUSTMENTS Required tool: 4 mm Allen Key Height Adjustment 1 - Adjusting the height of the mounting clamps 1. Loosen screws A and adjust the height of the back shell to required position. 2. Securely tighten screws A.

  • Page 13: Depth Adjustment

    * 12” and 20” are unavailable for the sport version. These dimensions may vary of ± 1/16 in (0.16 cm). The measures include foam padding. The depth measure is taken from the front of the backposts. ** OPTION, Extension plate. HP2 backrest width -1" to +2 ½" -1 ½" to + 2"...
  • Page 14 3. Securely tighten screws E. Note: If the depth of the HP2 backrest is not equal to zero, then the seat depth will be modified. If the depth of the backrest is negative, the seat will seem too far back, and if it is positive, it will seem too far forward.

  • Page 15: Tilt Adjustment

    Owner’s manual Tilt Adjustment Obtaining a positive or negative tilt angle is easy with the HP2 backrest. 1. Loosen screws G and H of the mounting hardware on both sides of the backrest. 2. Tilt the backrest to the desired angle.

  • Page 16: Lateral Supports (Option)

    HP2 Backrest LATERAL SUPPORTS (OPTION) Lateral supports can be installed on the HP2 Contour and Profiled models only. Three models of lateral supports  Adjustable, are availlable:  Foldable and adjustable  Contour Please refer to the section pertaining to your lateral support model.
  • Page 17 Owner’s manual Adjusting the height and depth of the lateral support plates Note: The height and depth adjustment procedure for both the Adjustable and the Foldable and adjustable lateral support brackets is the same. 1. Loosen bolts B. 2. Slide the lateral support bracket upwards or downwards in the vertical adjustment slot of the lateral support plate until the...

  • Page 18: Contour

    HP2 Backrest Contour Installing the lateral support brackets on the backrest 1. Position the lateral support on the front of the backrest. 2. Insert the bolts A with washers B though the backrest and lateral support as illustrated. Note: The head of bolts A must be towards the back of the backrest.

  • Page 19: Maintenance

    Owner’s manual MAINTENANCE Regular cleaning eliminates the accumulation of dirt and grime and may help extend the life of your backrest. It is recommended to visually inspect the backrest during the cleaning process. Maintenance Guide Upon receiving your backrest, it is important to complete all the inspections listed in the Maintenance Guide to ensure the proper function and condition of the backrest and mounting hardware.
  • Page 20 HP2 Backrest Cleaning the hard shell: The aluminum hard shell can be cleaned with warm water and a mild liquid detergent. No other maintenance is required. Cleaning the backrest padding: 1. Remove outer cover and incontinence cover, if necessary. 2. Wipe foam padding lightly with a damp cloth, without soap or detergent.

  • Page 21: Warranty

    Physipro Inc. agrees to repair or replace, free of charge, any defective part or component for the full duration of the warranty period. This warranty does not apply to: a.
  • Page 22 In the event you do not receive satisfactory warranty service, please write directly to Physipro Inc. at the address listed below or send us an e-mail at order@physipro.com, please include the retailer’s name and address, a brief description of the defect, the invoice date and the products serial number, if applicable.

  • Page 23: Introduction - Français

    Manuel d’utilisation INTRODUCTION – FRANÇAIS Physipro Inc. est fier de vous compter parmi ses clients et tient à vous remercier particulièrement pour la confiance que vous lui démontrez en vous procurant l’un de ses produits. Le présent manuel d’utilisation a été conçu pour vous permettre d’utiliser votre produit en toute sécurité...

  • Page 24: Dossier Hp2

    Dossier HP2 DOSSIER HP2 La gamme de dossiers HP2 a été conçue en ayant à l’esprit un désir de haute performance et de haute précision. Caractérisé par une coquille rigide procurant un support latéral global et central, ce dossier a été créé pour les utilisateurs ayant une posture asymétrique significative.
  • Page 25 Manuel d’utilisation Spécifications techniques 12", 14", 16", 18" ou 20" Largeurs nominales* (30, 35, 40, 45 ou 50 cm) 12", 14", 16", 18" ou 20" Hauteurs nominales** (30, 35, 40, 45 ou 50 cm) 1 ½" (3,8 cm) Épaisseur 7,4 lb (16" x 18" - Sans appuis-thoraciques) Poids 8,8 lb (16"...

  • Page 26: Recommandations

    • Avant utilisation, il est important de vérifier la qualité et la condition des composantes du dossier, référez-vous à la liste de vérification de la section Entretien, page 39; • Les dossiers de Physipro Inc. sont réservés exclusivement à l’utilisation sur une aide technique à la mobilité (fauteuil à propulsion manuelle ou électrique);...

  • Page 27: Avertissements

    Manuel d’utilisation AVERTISSEMENTS Consulter un professionnel de la santé : Physipro Inc. recommande de consulter un professionnel de la santé, tel qu’un médecin ou un ergothérapeute, expérimenté dans l’assise et le positionnement, afin de déterminer et d’installer le système d’assise requis et de procéder aux ajustements nécessaires.

  • Page 28: Installation

    Dossier HP2 INSTALLATION Les étapes suivantes expliquent comment procéder à l’installation complète du dossier HP2. Il est conseillé de suivre les étapes dans l’ordre indiqué. Outil requis : Clé Allen de 4 mm 1 - Installer les supports de fixation sur le dossier Lors de la réception de votre dossier, cette étape aura déjà...
  • Page 29 Manuel d’utilisation 2 - Installer les mâchoires sur les montants de dossier 1. Desserrez les vis A avec une clé Allen de 4 mm; 2. Ouvrez la mâchoire; 3. Placez et positionnez la mâchoire sur le montant de dossier; 4. Lorsque la mâchoire est bien positionné, serrez partiellement les vis A, elle seront serrées complètement lors d'une étape ultérieure;...
  • Page 30 Dossier HP2 4 - Insérer le dossier HP2 dans le système d'ancrage L’installation du dossier HP2 se fait très facilement grâce au système d’ancrage à deux points. Ces derniers permettent une réception rapide et efficace du dossier à l’aide d’un mouvement très simple. Ouvert 1.

  • Page 31: Plaque D'extension Plate (Option)

    Manuel d’utilisation PLAQUE EXTENSION (OPTION) La plaque d'extension permet de monter un dossier plus petit sur un châssis de fauteuil roulant plus grand. La plaque d'extension peut être ajoutée au système d'ancrage d'origine. Outils requis : Clé Allen key de 4 mm et une clé de 10 mm. 1.

  • Page 32: Ajustements

    Dossier HP2 AJUSTEMENTS Outil requis : Clé Allen de 4 mm Ajuster la hauteur 1 - Ajuster la hauteur des mâchoires 1. Desserrez les vis A et réglez la hauteur de la mâchoire à la position souhaitée. 2. Serrez fermement les vis A. 3.

  • Page 33: Ajuster La Profondeur

    Manuel d’utilisation Ajuster la profondeur Selon la largeur du dossier, la largeur du fauteuil et les différentes façons de positionner le système d'ancrage, vous pouvez obtenir une profondeur adaptée aux besoins du client. Charte des profondeurs * 12 po et 20 po ne sont pas disponibles pour le modèle Sport. Ces dimensions peuvent varier d’environ ±...
  • Page 34 Dossier HP2 Ajuster la profondeur du dossier 1. Desserrez la vis E du système d'ancrage des deux côtés du dossier; 2. Faites glisser le dossier vers l'avant ou l'arrière jusqu'à ce que la profondeur souhaitée soit atteinte; 3. Serrez fermement les vis E. Note : Si la profondeur du dossier HP2 n'est pas égale à...

  • Page 35: Ajuster L'inclinaison Du Dossier

    Manuel d’utilisation Ajuster l'inclinaison du dossier Il est très facile de donner un angle positif ou négatif au dossier HP2 : 1. Desserrez les vis G et H du système d'ancrage des deux côtés du dossier; 2. Inclinez le dossier à l'angle souhaité; 3.

  • Page 36: Appuis-Thoraciques (Option)

    Dossier HP2 APPUIS-THORACIQUES (OPTION) Les appuis-thoraciques peuvent être installés sur les modèles HP2 Contour et Profilé seulement. Trois modèles d'appuis-thoraciques  Réglables, sont disponibles :  Rabattables et réglables  Contour Veuillez vous référer à la section relative à votre modèle d'appui- thoracique.
  • Page 37 Manuel d’utilisation Ajuster la hauteur et profondeur des plaques des appuis-thoraciques Note: La procédure d'ajustement de la hauteur et de la profondeur est la même pour les appuis-thoraciques réglables et les appuis-thoraciques rabattables et réglables. 1. Desserrez les boulons B; 2.

  • Page 38: Contour

    Dossier HP2 Contour Installing the lateral support brackets on the backrest Positionnez l'appui-thoracique sur le devant du dossier; Insérez les boulons A avec les rondelles B à travers le dossier et l'appui-thoracique, tel qu'illustré; Note : Les têtes des boulons A doivent être orientée vers l'arrière du dossier.

  • Page 39: Entretien

    Manuel d’utilisation ENTRETIEN Un nettoyage régulier élimine la saleté et permet de prolonger la durée de vie du dossier. Il est recommandé de vérifier chaque composante du dossier lors du nettoyage. Guide d’entretien Lors de la réception du dossier, il est important de compléter toutes les vérifications indiquées dans le Guide d’entretien pour assurer le bon fonctionnement et la bonne condition du dossier et de sa quincaillerie.
  • Page 40 Dossier HP2 Nettoyage de la coquille du dossier : La coquille d’aluminium peut être nettoyée avec du savon liquide doux et de l’eau tiède. Aucun autre entretien ne devrait être nécessaire. Nettoyage de la base en mousse : 1. Enlever la housse et l’enveloppe imperméable, s’il y a lieu; 2.

  • Page 41: Garantie

    à celle-ci pour la durée restante de la garantie. Physipro Inc. s’engage à réparer ou remplacer les pièces défectueuses sans frais durant toute la période de garantie. Physipro Inc. ne couvre pas : a.
  • Page 42 Dans le cas où vous ne recevez pas un service satisfaisant, s’il-vous-plaît écrivez directement à Physipro Inc., à l’adresse écrite ci- dessous ou par courriel à info@physipro.com. Veuillez inclure le nom et l’adresse du fournisseur, une courte description du défaut, la date de facturation ainsi que du numéro de série du produit, s’il y a lieu.
  • Page 43 NOTES:...
  • Page 44 Canada Europe Importateur : LES ÉQUIPEMENTS SASU PHYSIPRO IMPORT ADAPTÉS PHYSIPRO INC. 370, 10e Avenue Sud Village des entrepreneurs Sherbrooke (Québec) 461, rue Saint-Léonard J1G 2R7 Canada 49000 Angers - France T. 1 800 668-2252 T. 02 41 69 38 01 F.
