  • Page 1 Owners manual This manual contains important informations about this product. Please hand to the user upon delivery. Manuel d’utilisation Ce livret contient d’importantes informations relatives à ce produit. Merci de remettre à l’utilisateur final lors de la livraison.

  • Page 2: Table Of Contents

    LATERAL SUPPORTS (Option) ..............16 Adjustable & Foldable and adjustable ......16 Contour ..................18 MAINTENANCE ..................... 19 WARRANTY ....................21 INTRODUCTION – FRANÇAIS .......... 23 DOSSIER HP2 .................... 24 SPÉCIFICATIONS ................... 24 RECOMMANDATIONS ................26 AVERTISSEMENTS ..................27 INSTALLATION ..................... 28 Plaque d'extension plate (Option) ........

  • Page 3: Introduction - English

    Owner’s manual INTRODUCTION - ENGLISH Physipro Inc. is proud to count you among its customers and would like to thank you for the confidence you have shown by purchasing our product. This user manual was created to provide you with all the information needed to allow you to use our product in a safe and optimal way.

  • Page 4: Specifications

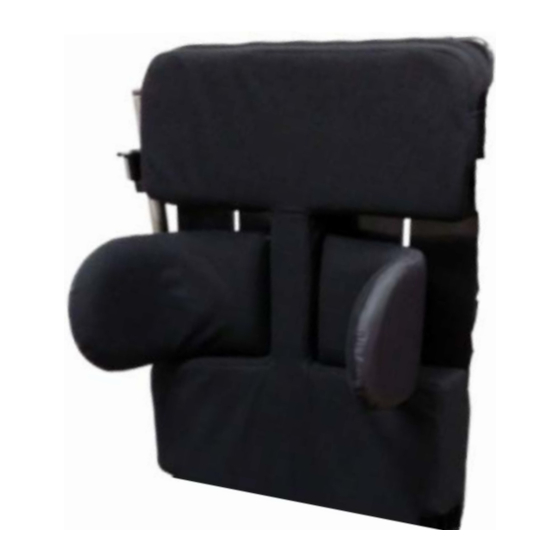

    Conventional Backrest CONVENTIONAL BACKREST The Conventional rigid modular backrest is custom-made for each client using their anthropometric measurements. The Conventional backrest helps improve posture by preventing pelvic tilt. The lateral supports increase the user stability and balance and can be used in an effort to control spinal scoliosis. The backrest is attached to the backpost with a system of hooks and brackets that allow height, depth and angle adjustments.

  • Page 5: Recommendations

    Before use, it is important to verify the quality and condition of the • backrest components, please refer to Maintenance guide in section Maintenance, page 12. • Physipro Inc. backrest are reserved exclusively for use on mobility aids (manual or power wheelchairs). • Always install backrest with the provided mounting hardware. •...

  • Page 6: Warnings

    Skin inspection: Backrest should be tested before prolonged use. To avoid the appearance of skin redness due to pressure points, Physipro Inc. recommends shifting your weight as frequently as possible and performing a pressure relief technique at least once every two (2) hours.

  • Page 7: Installation

    Owner’s manual INSTALLATION Please read all the following instructions before beginning installation. The steps required to properly install the Conventional backrest must be followed in the order that they are listed. 1 - Installing the mounting brackets on the back plate Firmly press mounting bracket A to the back plate.
  • Page 8 Conventional Backrest 2 - Installing the mounting hooks on the brackets Align backrest mounting hook A to mounting bracket B and determine the desired mounting depth. Insert M5 screws C through the appropriate adjustment hole of the mounting hook and the bracket and then place washers D and nuts E on screws C.
  • Page 9 Owner’s manual 3 - Installing the fixed stabilizers Loosen M6 clamping screws A of each stabilizer B. Place stabilizers B on the backposts at the desired height. Reinsert M6 screws A and firmly tighten nuts C on each stabilizer B. Misaligned stabilizers Aligned stabilizer November...
  • Page 10 Conventional Backrest 4 - Installing the swing-away stabilizers 1. Loosen M5 screw A to extend clamps B and C. Place stabilizers on the backposts at desired height. Tighten M5 screw A to secure clamps B and C. Note – Like the fixed stabilizers, it is important to align and level the swing- away stabilizers, both horizontally and vertically.
  • Page 11 Owner’s manual 5 - Installing the back plate Place the mounting hooks A on the backposts. Slide back plate downward till mounting hooks A rest on stabilizers B and C. Pivot the swing-away stabilizers C inwards and tighten screws D to secure back plate in place.

  • Page 12: Maintenance

    Conventional Backrest MAINTENANCE Regular cleaning eliminates the accumulation of dirt and grime and may help extend the life of your backrest. It is recommended to visually inspect the backrest during the cleaning process. Maintenance Guide Upon receiving your backrest, it is important to complete all the inspections listed in the Maintenance Guide to ensure the proper function and condition of the backrest and mounting hardware.
  • Page 13 Owner’s manual Cleaning the back plate: The aluminum or plastic back plate can be cleaned with warm water and a mild liquid detergent. No other maintenance is required. Cleaning the backrest padding: 1. Remove outer cover and incontinence cover, if necessary. 2.

  • Page 14: Warranty

    In the event you do not receive satisfactory warranty service, please write directly to Physipro Inc. at the address listed below or send us an e-mail at order@physipro.com, please include the retailer’s name and address, a brief description of the defect, the invoice date, and the...

  • Page 15: Introduction - Français

    Manuel d’utilisation INTRODUCTION – FRANÇAIS Physipro Inc. est fier de vous compter parmi ses clients et tient à vous remercier particulièrement pour la confiance que vous lui démontrez en vous procurant l’un de ses produits. Le présent manuel d’utilisation a été conçu pour vous permettre d’utiliser votre produit en toute sécurité...

  • Page 16: Spécifications

    Dossier Conventionnel DOSSIER CONVENTIONNEL Le dossier modulaire rigide Conventionnel est fabriqué sur mesure pour chaque client à partir de ses mesures anthropométriques. Ce dossier contribue à améliorer la posture en prévenant la bascule du bassin. Les supports latéraux augmentent la stabilité et l'équilibre de l'utilisateur et peuvent être utilisés dans le but de contrôler la scoliose.

  • Page 17: Recommandations

    • Avant utilisation, il est important de vérifier la qualité et la condition des composantes du dossier, référez-vous à la liste de vérification de la section Entretien, page 30; • Les dossiers de Physipro Inc. sont réservés exclusivement à l’utilisation sur une aide technique à la mobilité (fauteuil à propulsion manuelle ou électrique);...

  • Page 18: Avertissements

    Dossier Conventionnel AVERTISSEMENTS Consulter un professionnel de la santé : Physipro Inc. recommande de consulter un professionnel de la santé, tel qu’un médecin ou un ergothérapeute, expérimenté dans l’assise et le positionnement, afin de déterminer et d’installer le système d’assise requis et de procéder aux ajustements nécessaires.

  • Page 19: Installation

    Manuel d’utilisation INSTALLATION Les étapes suivantes expliquent comment procéder à l’installation complète du dossier Conventionnel. Il est conseillé de suivre les étapes dans l’ordre indiqué. 1 - Installer les équerres sur la plaque de dossier Bien appuyer l’équerre A sur la plaque de dossier;...
  • Page 20 Dossier Conventionnel 2 - Installer les crochets d'ancrage sur les équerres Bien aligner le crochet d’ancrage A contre l’équerre B et déterminer la profondeur désirée; Insérer les vis M5 C dans les trous d’ajustement appropriés du crochet d'ancrage et de l'équerre et assembler avec les rondelles D et l’écrous E; Serrez fermement les écrous E;...
  • Page 21 Manuel d’utilisation 3 - Installer les stabilisateurs fixes Dévisser la vis M6 A sur chaque stabilisateur B; Insérer les stabilisateurs B sur les montants de dossier à la hauteur voulue; Resserrer la vis A avec l’écrou C de chaque stabilisateur B. stabilisateurs alignés stabilisateurs mal alignés Novembre...
  • Page 22 Dossier Conventionnel 4 - Installer les stabilisateurs rabattables 1. Dévisser la vis M5 A pour agrandir les mâchoires B et C. Glisser les stabilisateurs sur les montants. Resserrer la vis M5 A de chaque stabilisateur à la hauteur désirée; Note –...
  • Page 23 Manuel d’utilisation 5 - Installer la plaque de dossier Placer les crochets d'ancrage A sur les montants de dossier; Faites glisser la plaque de dossier vers le bas jusqu'à ce que les crochets d'ancrage A soient bien appuyés sur les stabilisateurs B et C;...

  • Page 24: Appuis-Thoraciques (Option)

    Dossier Conventionnel ENTRETIEN Un nettoyage régulier élimine la saleté et permet de prolonger la durée de vie du dossier. Il est recommandé de vérifier chaque composante du dossier lors du nettoyage. Guide d’entretien Lors de la réception du dossier, il est important de compléter toutes les vérifications indiquées dans le Guide d’entretien pour assurer le bon fonctionnement et la bonne condition du dossier et de sa quincaillerie.
  • Page 25 Manuel d’utilisation Nettoyage de la plaque du dossier : La plaque d’aluminium ou de plastique peut être nettoyée avec du savon liquide doux et de l’eau tiède. Aucun autre entretien ne devrait être nécessaire. Nettoyage de la base en mousse : 1.

  • Page 26: Garantie

    Physipro Inc. se dégage de toute responsabilité liée aux dommages pouvant être subis au cours du transport ou l’endommagement découlant de toute autre circonstance indépendante de la volonté...
  • Page 27 NOTES: Novembre 2022...
  • Page 28 Canada Europe Importateur : LES ÉQUIPEMENTS SASU PHYSIPRO IMPORT ADAPTÉS PHYSIPRO INC. 370, 10e Avenue Sud Village des entrepreneurs Sherbrooke (Québec) 461, rue Saint-Léonard J1G 2R7 Canada 49000 Angers - France T. 1 800 668-2252 T. 02 41 69 38 01 F.
