Klemsan ECRAS 100-VCF Instruction Manual

ECRAS 100 - VCF
GENERAL FEATURES
ECRAS 100 - VCF is designed to measure current, voltage and frequency parameters in
3-phase systems.
PROPER USE AND SAFETY CONDITIONS
• Installation and wiring must be performed by authorized technicians in accordance with
the instructions in the user manual. Do not commission the device before proper wiring.
• Make sure the device is de-energized before connecting to the mains.
• Short circuit the k-l terminals of the current transformer in another location before
disconnecting the current transformers. Failing to do so will cause dangerous high
voltages in the secondary terminals of the current transformers.
• Use a dry cloth to clean the device. Do not use alcohol, thinner or any abrasive
materials.
• Make sure all wiring is properly made before commissioning the device.
• Do not open the device. There are no serviceable parts by the user.
• Keep the device away from humidity, water, vibrations and dust.
The manufacturing company may not be kept responsible for unfavorable
incidents that arise out of the failure to follow the above cautions.

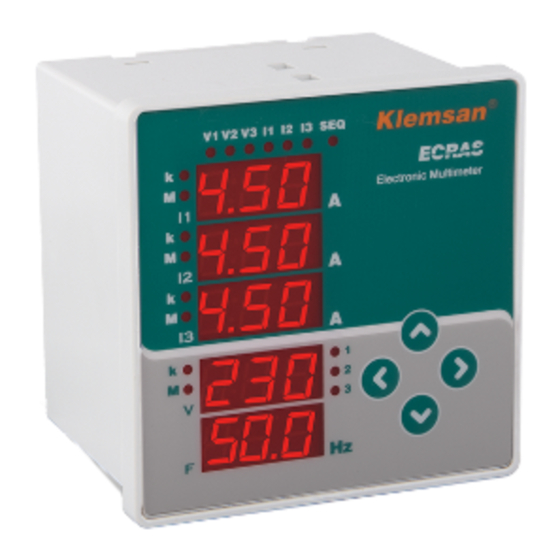

Product Name
ECRAS 100 - VCF Electronic Multimeter
1, 2, 3, 4, 5 Indicators (7 segment displays)
6,7,8 Phase on/off LEDs(V1,V2,V3)
9,10,11 Current on/off LEDs.(I1,I2,I3)
12 Sequence fault (SEQ)
13,14,15 Voltage Indıcators
16,18,20,22 Kilo LEDs (k)
17,19,21,23 Mega LEDs (M)
24 Right arrow key
25 Up arrow key
26 Left arrow key
27 Down arrow key
INSTANTANEOUS MEASUREMENTS
Voltage (L-N and L-L), current and frequency values are shown in instantaneous menu.
Up / down arrow keys can be used to toggle between voltage monitoring menus.
SETTINGS MENU (SEt)
Ecras setings are made in the SEt menu. Pressing the right arrow key for> 1 sec will
access the "SEt" menu. There are 3 submenus in this menu::
1) Basic Settings Menu (bSc): This is the menu item where you make the current
transformer ratio, voltage transformer ratio and connection type settings.
- Current transformer ratio (Ctr): The calculated currents are multiplied by the
current transformer ratio (Ctr) to be indicated on the displays.
- Voltage transformer ratio (Utr): The calculated voltages are multiplied by the
voltage transformer ratio (Utr) to be indicated on the displays.
- Connection (Conn): This menu is for the network connection settings.
The connection type can be selected as "StA" (3-phase 4-wire) or "dEL " (3-phase 3-wire ).
Definition Order No.
606 218

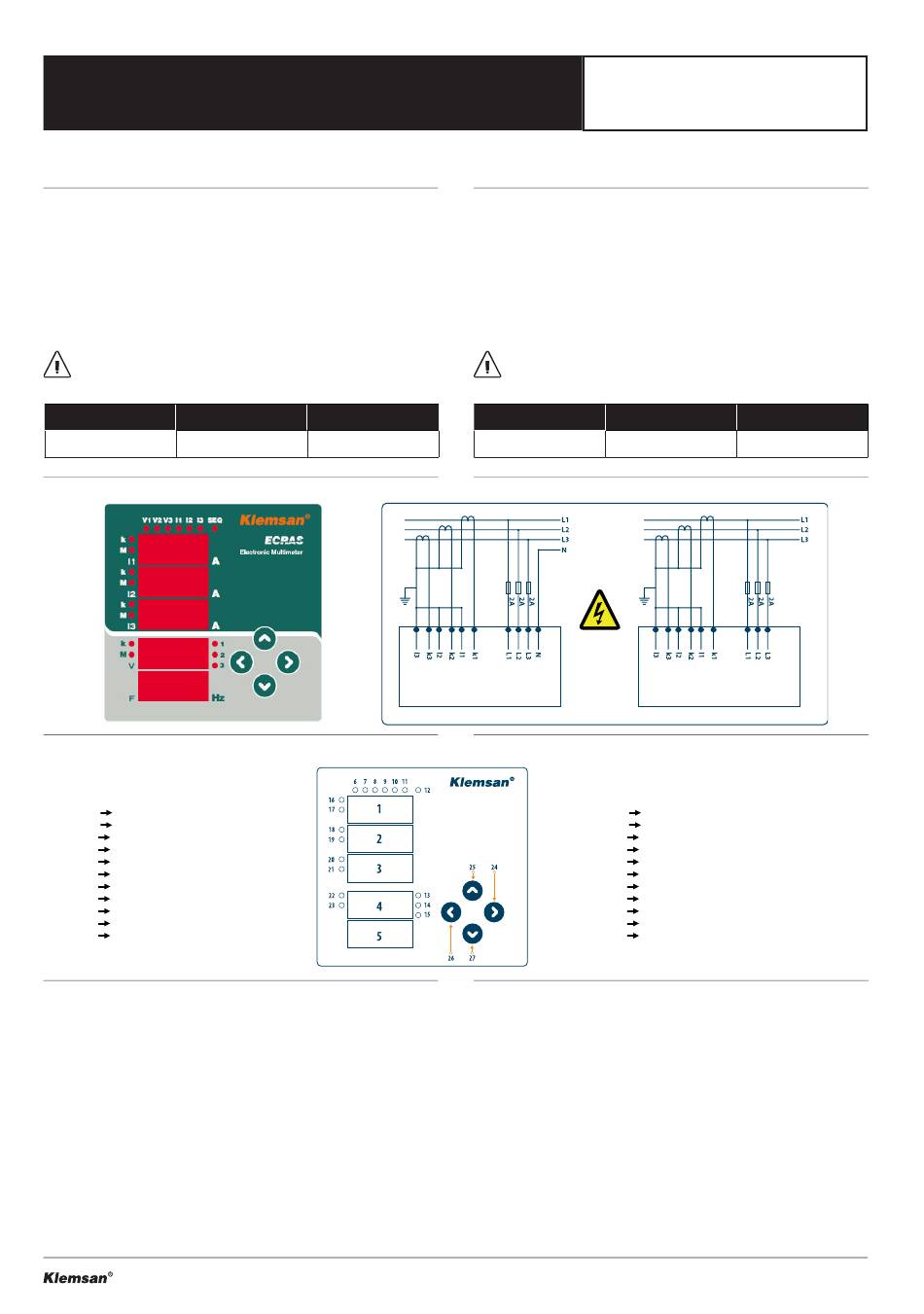

GENERAL VIEW & CONNECTIONS / ОБЩИЙ ВИД И ПОДКЛЮЧЕНИЕ
FRONT PANEL DEFINITIONS / Передняя панель, описание
ELECTRONIC MULTIMETER
ELEKTRONİK MULTİMETRE
ОБЩИЕ ХАРАКТЕРИСТИКИ
ECRAS 100 - VCF предназначен для измерения параметров тока,
напряжения и частоты в трехфазных системах.
Основные характеристики
• Установка и подключение должны выполняться уполномоченными специалистами в соответствии с инструкциями
в руководстве пользователя. Не включайте устройство не проверив подключения.
• Переда началом работы убедитесь, что устройство обесточено.
• Закоротите выходы транформаторов тока, перед снятием нагрузки и отсоединением
трансформаторов тока. Невыполнение этого требования вызовет опасные высокие
напряжения во вторичных клеммах трансформаторов тока.
• Для чистки устройства используйте сухую ткань. Не используйте спирт, растворитель или
абразивные материалы.
• Перед вводом в эксплуатацию убедитесь, что все подключения выполнены правильно.
• Не открывайте устройство. Пользователь не сможет сам починить детали.
• Держите устройство вдали от влаги, воды, вибраций и пыли.
Изготовитель не несет ответственности за инциденты,
возникающие из-за несоблюдения вышеуказанных мер
предосторожности.
Наименование
ECRAS 100 - VCF
Current
Voltage
1, 2, 3, 4, 5
6,7,8
9,10,11
12
13,14,15
16,18,20,22
17,19,21,23
24
25
26
27
МГНОВЕННЫЕ ИЗМЕРЕНИЯ.
Напряжение (L-N и L-L), значения тока и частоты отображаются в мгновенном меню.
Клавиши со стрелками вверх / вниз могут использоваться для переключения между меню
контроля напряжения.
Меню настройки:
Настройки Ecras сделаны в меню SEt. Нажатие клавиши со стрелкой вправо
в течение> 1 с и войдите в меню «SEt». В этом меню есть 3 подменю ::
Меню основных настроек:
1
трансформации тока, коэффициент трансформатора напряжения и настройки типа подключения.
Коэффициент трансформации тока
-
коэффициент трансформатора тока (Ctr), который будет отображаться на дисплеях.
Коэффициент трансформатора напряжения
-
умножаются на коэффициент трансформации напряжения (Utr), который указан на
дисплеях.
Связь
(Conn): Это меню предназначено для настроек сетевого подключения. Тип
-
соединения можно выбрать как «StA» (трехфазный 4-проводный) или «dEL» (3-фазный
3-проводный).
Описание Заказной номер, артикул
Электронный мультиметр
606 218
Ток
Напряжение
Индикаторы (7 сегментных дисплеев)
Светоиндикатор вкл /выкл фазы (V1, V2,V3)
Светодиндикатор вкл/выкл тока (I1, I2, I3)
Ошибка последовательности
Индикатор напряжения
Кило
Мега
Переключатель направо
Переключатель вверх
Переключатель влево
Переключатель вниз
Это пункт меню, в котором вы устанавливаете коэффициент
(Ctr): Рассчитанные токи умножаются на
(Utr): Вычисленные напряжения
1
