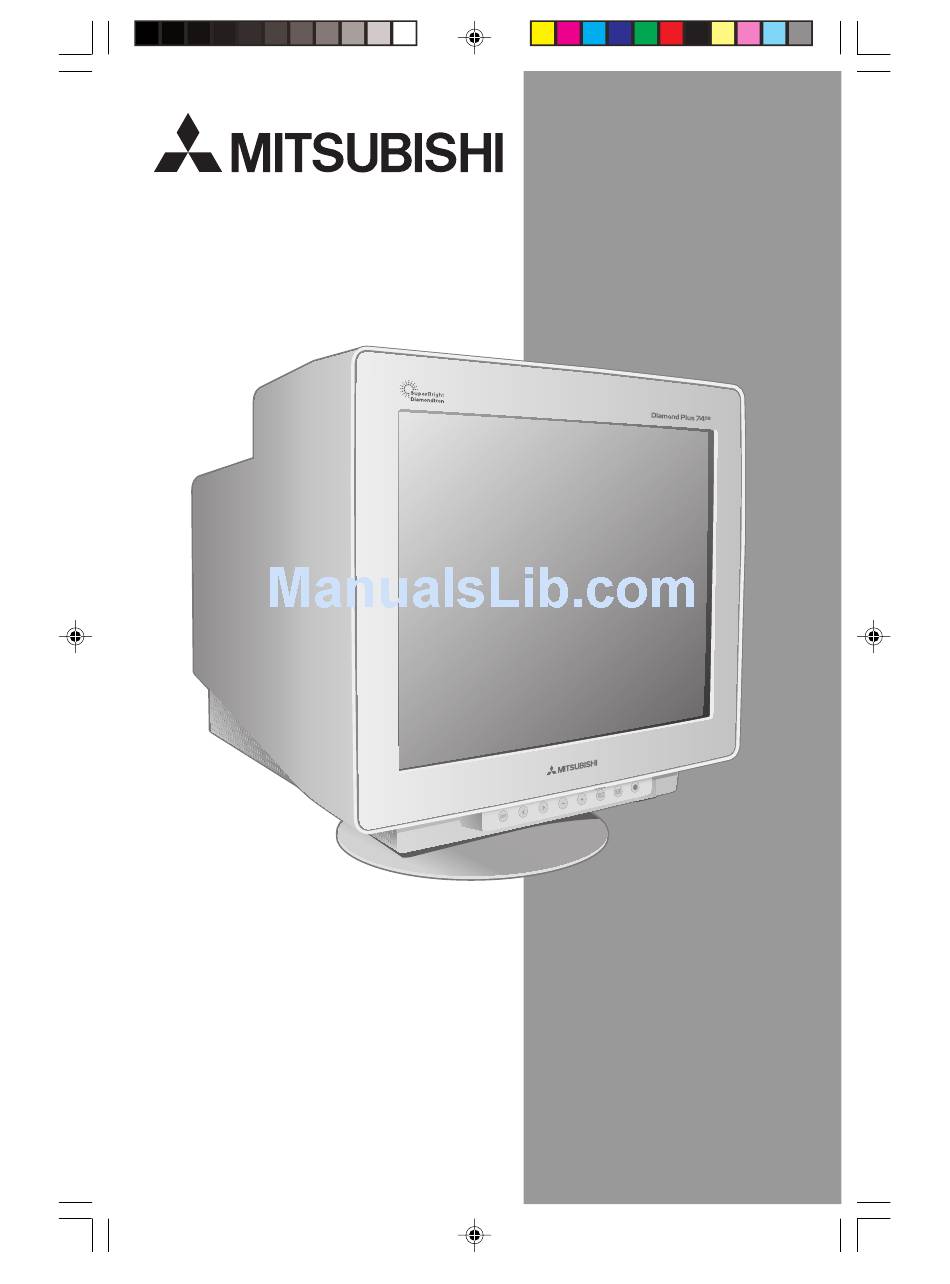

USER'S MANUAL
17 "
Diamond Plus 74
SB
16" Viewable Image Size
16" Viewable Image Size
www.mitsubishidisplay.com
DP74SBcover.p65
1
3/6/02, 10:35 AM

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Diamond Plus 74SB and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Mitsubishi Diamond Plus 74SB

Summary of Contents for Mitsubishi Diamond Plus 74SB

  • Page 1 USER’S MANUAL 17 " Diamond Plus 74 16" Viewable Image Size 16" Viewable Image Size www.mitsubishidisplay.com DP74SBcover.p65 3/6/02, 10:35 AM...
  • Page 2 Index DP74SBcover.p65 3/6/02, 10:35 AM...

  • Page 3: Canadian Department Of Communications Compliance Statement

    Federal Communications Commission, helpful: ”How to Identify and Resolve Radio-TV Interference Problems.“ This booklet is available from the U.S. Government Printing Office, Washington, D.C., 20402, Stock No. 004-000-00345-4. DP74SBManual.p65 WARNING CAUTION color monitor so as not to 3/6/02, 10:27 AM...
  • Page 4 Diamond Plus 74 16" Viewable Image Size 16" Viewable Image Size www.mitsubishidisplay.com User’s Manual * Remember to save your original box and packing material to transport or ship the monitor. DP74SBManual.p65 monitor box* should contain the Power Cord 3/6/02, 10:27 AM...

  • Page 5: Quick Start

    Diamond Plus monitor, refer to the References section of this User’s Manual. 5. Connect one end of the power cord to the Dimond Plus monitor and the other end to the power outlet (Figure C.1). 6. Turn on the monitor (Figure D.1) and the computer.
  • Page 6 Quick Start –continued Figure C.1 Power Button Figure D.1 DP74SBManual.p65 3/6/02, 10:27 AM...

  • Page 7: Size And Position Controls

    Controls ™ (On-Screen Manager) control buttons on the front of the monitor function as follows: Main Menu Exits the OSM menu. EXIT CONTROL Moves the highlighted area left/right to select one of the sub-menus. Has no function. CONTROL –/+ Enters sub-menu.

  • Page 8: Geometry Controls

    OSM Turn Off: The OSM controls menu will stay on as long as it is in use. In the OSM Turn Off sub-menu, you can select how long the monitor waits after the last touch of a button for the OSM controls menu to disappear. The preset choices are 5 thru 120 seconds.
  • Page 9 Monitor Info: Indicates the model and serial numbers of your monitor. Refresh Notifier: A message will advise you if the refresh rate of the signal being applied to the monitor by the computer is too low. For further information, please refer to your display card or system manual.

  • Page 10: Safety Precautions And Maintenance

    • Do not place any heavy objects on the power cord. Damage to the cord may cause shock or fire. • Do not place this product on a sloping or unstable cart, stand or table, as the monitor may fall, causing serious damage to the monitor.
  • Page 11 • Position the monitor at a 90° angle to windows and other light sources to minimize glare and reflections. Adjust the monitor tilt so that ceiling lights do not reflect on your screen. • If reflected light makes it hard for you to see your screen, use an anti-glare filter.

  • Page 12: Specifications

    800 x 600 @ 50 to 110 Hz all modes listed. 832 x 624 @ 50 to 106 Hz 1024 x 768 @ 50 to 87 Hz ... NEC-Mitsubishi Electronics Display cites 1152 x 864 @ 50 to 77 Hz recommended resolution at 85 Hz for 1280 x 1024 @ 50 to 66 Hz optimal display performance.
  • Page 13 The state-of-the-art Mitsubishi PX-DBF electron gun and tight 0.25mm grille pitch delivers precise focus for crisp, clear text and images.
  • Page 14 Multiple Frequency Technology: Automatically adjusts monitor to the display card’s scanning frequency, thus displaying the resolution required. FullScan™ Capability: Allows you to use the entire screen area in most resolutions, significantly expanding image size. Copyright 2002 by NEC-Mitsubishi Electronics Display of America, Inc. DP74SBManual.p65 3/6/02, 10:27 AM...

  • Page 15: Troubleshooting

    Image is scrolling or unstable • Signal cable should be completely attached to the computer. • Check pin assignments and signal timings of the monitor and your display card with respect to recommended timings and pin assignments. • If the Macintosh cable adapter is used, check for proper connection or make sure the display card is Macintosh compatible and that the card is properly seated in the computer.
  • Page 16 References • BBS NEC-Mitsubishi Electronics Display of America Remote Bulletin Board System is an electronic service accessible with your system and a modem. Communica- tion parameters are: 300/1200/2400/9600/14.4k/28.8k/33.6k bps, no parity, 8-data bits, 1 stop bit • Customer Service/ Technical Support •...

  • Page 17: Limited Warranty

    NMD-A. For the name of your nearest authorized NEC-Mitsubishi Electronics Display of America service facility, contact NEC-Mitsubishi Electronics Display of America at 1-800-632-4662. DP74SBManual.p65...

  • Page 18: Why Do We Have Environmentally Labelled Computers

    TCO’95 Diamond Plus 74 Black Model Congratulations! You have just purchased a TCO’95 approved and labeled product! Your choice has provided you with a product devel- oped for professional use. Your purchase has also contributed to reducing the burden on the environment and also, to the further development of environmentally adapted electronics products.
  • Page 19 TCO’95 –continued toxins, PCBs, which are suspected to give rise to similar harm, including reproductive damage in fisheating birds and mammals, due to the bio-accumulative* processes. Flame retardants have been found in human blood and researchers fear that disturbances in foetus development may occur.

  • Page 20: Declaration Of The Manufacturer

    Council Directive 73/23/EEC: – EN 60950 Council Directive 89/336/EEC: – EN 61000-3-2 – EN 61000-3-3 – EN 55024 and marked with NEC-Mitsubishi Electric Visual 686-1, Nishioi Oi-Machi Kanagawa 258-8533, Japan DP74SBManual.p65 is in compliance with EN 55022 Systems Corporation Ashigarakami-gun...
  • Page 21 AVERTISSEMENT AFIN D’ÉVITER TOUT RISQUE D’INCENDIE OU D’ÉLECTROCUTION, NE PAS EXPOSER CET APPAREIL À LA PLUIE OU À L’HUMIDITÉ. NE PAS UTILISER LA FICHE D’ALIMENTATION POLARISÉE AVEC UNE PRISE DE CORDON DE RALLONGE OU AUTRE PRISE SAUF SI LES BROCHES PEUVENT ÊTRE ENTIÈREMENT INTRODUITES. NE PAS OUVRIR LE BOÎTIER, LEQUEL CONTIENT DES COMPOSANTS À...
  • Page 22 Contenu La boîte* de votre nouveau moniteur Diamond Plus 74 • Moniteur Diamond Plus 74 • Cordon d’alimentation • Câble de signal captif • Guide de l’utilisateur Câble de signal captif USER’S MANUAL 17 " Diamond Plus 74 16" Viewable Image Size 16"...

  • Page 23: Mise En Marche Rapide

    (Figure B.1). Serrer toutes les vis. REMARQUE : Pour obtenir un adaptateur de câble Diamond Plus 74 NEC-Mitsubishi Electronics Display of America, Inc. au (800) 820-1230. 4. Pour les informations de téléchargement sur le fichier INF Windows XP pour le moniteur Diamond Plus, se reporter à la section Références de ce guide.
  • Page 24 Mise en march rapide (suite) Figure C.1 Bouton d’alimentation Figure D.1 DP74SBManual.p65 3/6/02, 10:28 AM...
  • Page 25 Commandes Les touches de commandes OSM fonctionnent comme suit : Menu principal Quitte le menu OSM. EXIT CONTROL Déplace la zone en surbrillance vers gauche/droite pour sélectionner une des sous-menu. CONTROL Pas de fonction. –/+ SELECT Des enters sous-menu. SBMODE Rappel des paramètres usine du RESET menu en surbrillance.
  • Page 26 Commandes (suite) Système de commande de couleurs/ Système de commande AccuColor Le mode de préréglage des couleurs permet de sélectionner les paramétres de couleur désirés. La barre de couleurs est remplacée par le choix des paramétres couleur. Chaque paramétre couleur est ajusté à l’usine afin de correspondre au standard Kelvin. Lorsqu’un des paramétres est modifié, le nom de la configuration change et Kelvin est remplacé...
  • Page 27 Commandes Commandes (suite) Extinction de l’OSM : Le menu de l’OSM restera actif aussi longtemps que vous l’utiliserez. Dans le menu d’extinction de l’OSM, vous pouvez choisir le temps que mettra l’affichage pour s’effacer après la dernière pression sur une touche. Les temps préréglés sont de 5 thru120 secondes Verrouillage de l’OSM : Cette fonction vous permet de verrouiller l’accès aux fonctions de l’OSM sauf le contrôle du contraste et de la luminosité.

  • Page 28: Usage Recommand

    Usage recommandé Consignes de sécurité et d’entretien POUR UN FONCTIONNEMENT OPTIMAL, PRIÈRE DE NOTER CE QUI SUIT POUR LE RÉGLAGE ET L'UTILISATION DU MONITEUR COULEUR DIAMOND PLUS: • NE PAS OUVRIR LE MONITEUR. Aucune pièce intérieure ne nécessite l'intervention de l'utilisateur, et l'ouverture ou la dépose des couvercles peut entraîner des risques de décharges électriques dangereuses ou d'autres risques.
  • Page 29 Pour des informations plus détaillées sur l'établissement d'un environnement de travail sain, appeler NEC-Mitsubishi Electronics Display of America au (888) NEC-MITS, demander le service d’information par télécopieur NEC FastFacts au (800) 366-0476` et demander le document n 900108 ou écrire à...

  • Page 30: Fiche Technique

    800 x 600 @ 50 à 110 Hz tous les modes listés. 832 x 624 @ 50 à 106 Hz 1024 x 768 @ 50 à 87 Hz ... NEC-Mitsubishi Electronics Display 1152 x 864 @ 50 à 77 Hz recommande une résolution à 85 Hz pour 1280 x 1024 @ 50 à...
  • Page 31 à l’écran est identique à votre copie imprimée. Le canon électronique d’avant garde PX-DBF de Mitsubishi et la grille d’espacement serré de 0,25 mm vous fournit une précision de mise au point pour des textes et des images distincts et éclatants.
  • Page 32 Capabilité FullScan : Vous permet d’utiliser le champ d’écran entier dans la plupart des résolutions, ce qui augmente considérablement la taille de l’image. Copyright 2002 by NEC-Mitsubishi Electronics Display of America, Inc. DP74SBManual.p65 3/6/02, 10:28 AM...

  • Page 33: Dépannage

    Dépannage Pas d'image • La carte vidéo doit être complètement introduite dans son logement. • La touche d'alimentation et le commutateur d'alimentation de l'ordinateur doivent être en position ON (Marche). • Le câble d’interface doit être bien connecté à la carte vidéo/l'ordinateur. •...
  • Page 34 Références • BBS Le système de babillard électronique NEC-Mitsubishi Electronics Display of America est un service électronique accessible avec votre système et un modem. Les paramètres de communication sont : 300/1200/2400/9600/ 1,4 k/28,8 k/33,6 k bps, pas de parité, 8 bits de données, 1 bit d'arrêt •...

  • Page 35: Garantie Limitée

    être déterminée par le consommateur et n’est pas garantie par NMD-A. Pour connaître le nom du centre de service technique agréé NEC-Mitsubishi Electronics Display of America le plus proche, appeler NEC-Mitsubishi Electronics Display of America au 1-800-632-4662. DP74SBManual.p65...

  • Page 36: Exigences Environnementales

    TCO’95 Diamond Plus 74 Pour Noir la Modéle Félicitations! Vous avez acheté un produit qui répond à la directive TCO’95. En choisissant ce produit conçu pour une utilisation professionnelle, vous contribuez aussi à la réduction des effets nuisibles sur l’environnement et aussi au développement continu de produits électroniques respectueux de l’environnement.
  • Page 37 TCO’95 (suite) de substances ignifuges. Ces dernières s’apparentent à un autre groupe de toxines environnementales, les PCB, qui sont suspectés de provoquer les mêmes effets néfastes, dont la modification de la reproduction chez les oiseaux piscivores et les mammifères, attribuable aux processus biocumulatifs*.

  • Page 38: Déclaration Du Fabricant

    In Großbritannien ist ein BS-zugelassenes Netzkabel mit diesem Monitor zu verwenden. Das Netzkabel muss mit einem Spritzgussstecker mit schwarzer Sicherung (5 A) ausgestattet sein. Setzen Sie sich mit Ihrem Händler in Verbindung, wenn der Monitor ohne Netzkabel geliefert wurde. Werden Geräte der Typen Diamond Plus 74 mit 220-240 V betrieben, muss das mit dem Monitor gelieferte Netzkabel verwendet werden.

  • Page 39: Déclaration De Conformité

    à condition que ces droits n'ont pas été directement délivrés à d'autres. Les produits de NEC-Mitsubishi Electronics Display of America dont il est question dans ce document sont garantis conformément aux termes de la déclaration de garantie limitée accompagnant chaque produit. Cependant, les performances réelles de chaque produit dépendent de facteurs tels que la configuration du système, les données du client...

  • Page 40: Declaration Of Conformity

    FCC Rules. Windows is a registered trademark of Microsoft Corporation. Mitsubishi is a registered trademark of Mitsubishi Electric Corporation. is a U.S. registered trademark. All other brands and product names are trademarks or registered trademarks of their NERGY respective owners.
