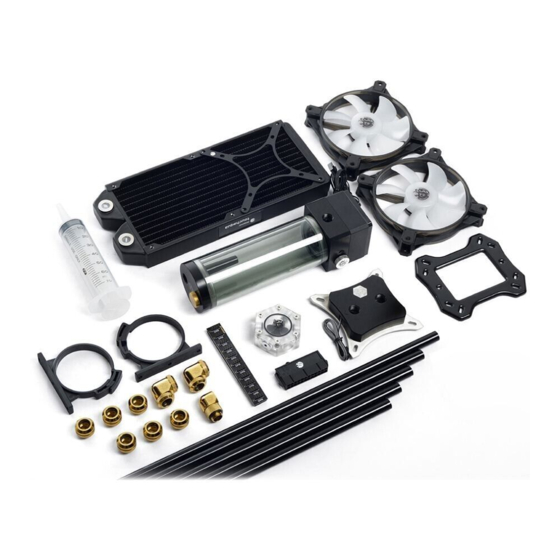

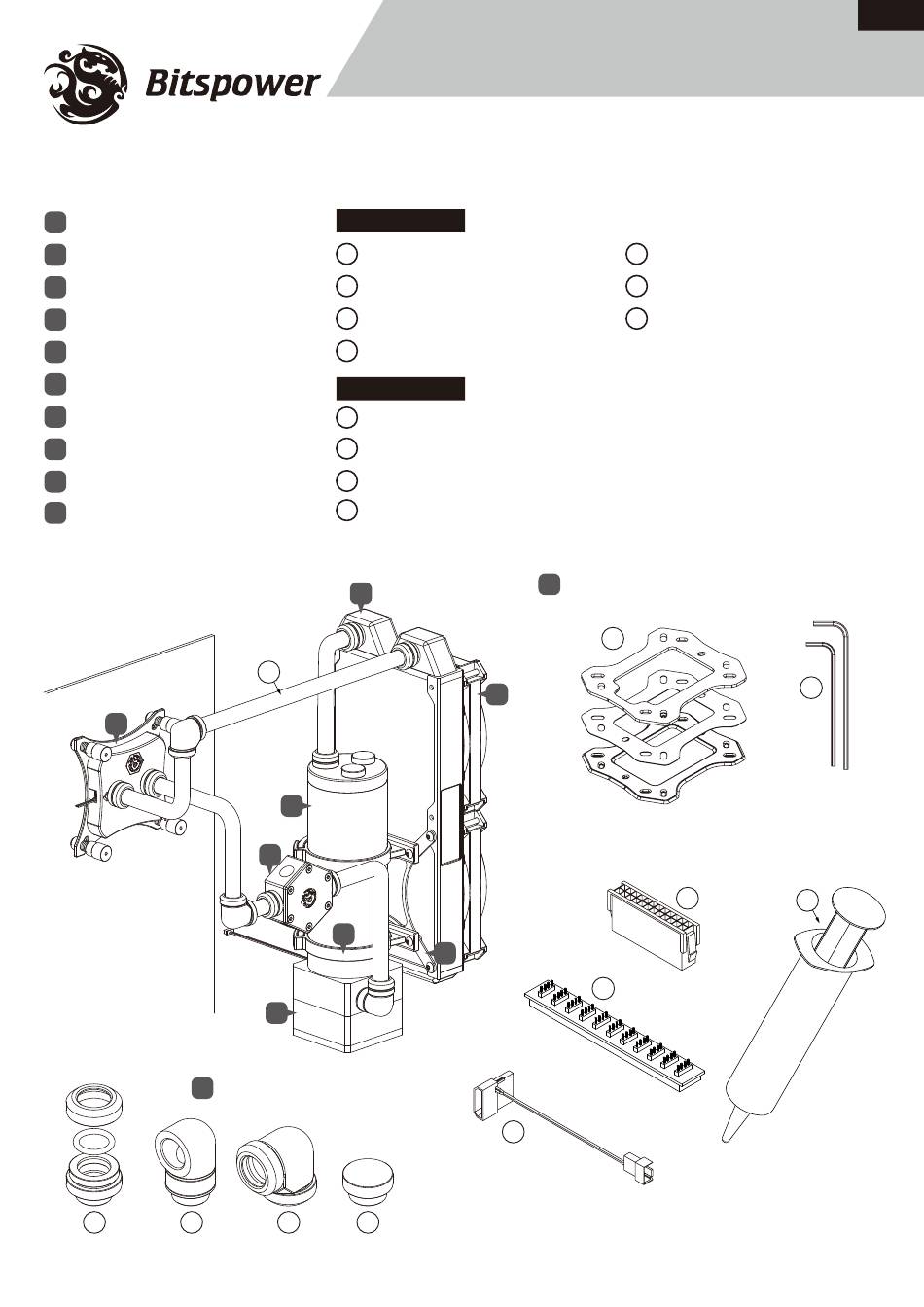

主件說明
A
冷排
.....................1個
B
風扇
.....................2個
C
金屬支架
.................1個
D
水箱管夾
.................2個
E
馬達系統
.................1組
F
水箱
.....................1組
G
CPU冷頭
.................1組
BP-HFI 水流計
H
...........1個
I
隨附接頭（詳細內容見後敘）
J
其它配件（詳細內容見後敘）
G
I
隨附接頭內容
1
2
I. 隨附接頭內容
BP-TBEML
1
BP-TB90R
2
BP-TBE90DML
3
BP-TBWP-C06
4
J. 其它配件內容
5
電源啟動24PIN
CPU背板組
6
7
....1套
六角板手
8
BPTA-HUB-RGB
....1套
A
11
F
H
D
E
3
4
BP-DIO240-TBBK 示範組裝說明書
..............6個
...............1個
..........2個
...........2個
..........1個
..............1組
................2支
.........1個
J
其它配件內容
B
C
9
本公司保留對產品的設計更改以及解釋的權力，如有更動恕不另行通知，
產品顏色與配件以實物為準。
P 1
9
大4PIN供電線材
BP-WTT-70ML
10
...........1個
11
壓克力管
.................5支
6
5
8
繁中文
..........1個
7
10
V3
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for Bitspower BP-DIO240-TBBK
Summary of Contents for Bitspower BP-DIO240-TBBK
- Page 1 繁中文 BP-DIO240-TBBK 示範組裝說明書 主件說明 I. 隨附接頭內容 冷排 .....1個 BP-TBEML ....6個 大4PIN供電線材 ..1個 風扇 .....2個 BP-WTT-70ML BP-TB90R 金屬支架 ....1個 ....1個 ...1個 BP-TBE90DML 水箱管夾 ....2個 ..2個 壓克力管 ....5支 BP-TBWP-C06 ...2個 馬達系統 ....1組 水箱 .....1組 J. 其它配件內容 ..1個 CPU冷頭 ....1組 電源啟動24PIN BP-HFI 水流計...
- Page 2 組裝水箱系統 BP-TBE90DML 接頭僅先 鎖上螺母 BP-HFI 水箱底座與水泵不可拆解，一經拆 解恕不保固。 您可使用大4PIN供電線由電源供應器直 接驅動。 接頭僅先 S1水泵規格 鎖上螺母 額定電壓：12V DC 功 耗：17W 最大流量：960L/h 最高系統溫度：60℃ PWM：無 使用壽命：50,000小時 保 固：2 年 黑色/M4螺絲 (固定於機殼) 冷排/支架組裝（自由創作） 接頭僅先鎖上螺母 組裝完成樣式 黑色/M3螺母 黑色/M4螺絲 黑色/M3螺絲 (固定於機殼) 黑色/M4螺絲...
- Page 3 CPU水冷頭 INTEL 775/115x 安裝說明 手轉螺絲 彈簧 1mm 墊片 使用前，請先確定您所選用的主機板具 有DRGB(Digital RGB)燈效及其插座， 一 般 多 為 3 P I N 。 或 者 您 也 可 選 用 DRGB LED Bitspower 的燈效控制器-BPTA-DRGBMFC。 燈效線材整合 SCM3F6 螺絲 1mm 墊片 核心需塗導熱膏 手轉螺絲不能鎖太緊，彈簧 略有壓迫且保有間隙如下圖 。手轉螺絲不能旋轉到底，...
- Page 4 水冷系統整合示範 最佳水路循環示範 水路安裝注意事項 硬管安裝順序： 1.先將螺母順時針方向擰進G1/4” 鬆 牙孔。 彎管注意事項（不含在內） 2.將硬管先穿過螺帽再穿過O圈，再 將硬管推進螺母內必須到底。 緊 3.最後將螺帽順時針方向扭緊即可。 鬆 裁切完成之硬管 緊 矽膠條 １.先將矽膠條（另外採買）穿至硬管內。 ２.將已穿矽膠條之硬管需做折彎造型之範圍進行均勻加熱（建議使用熱風槍）。 ３.加熱過程請配合轉動硬管達到均勻加熱。 ４.待硬管加熱至可輕易折彎之程度即可移至彎管器上進行折彎動作。 5.建議可選擇使用Bitspower 彎管治具組（P-PTR12/BP-PTR14/BP-PTR16）協 註：此一使用步驟可依個人習慣作調整。 助完成。...
- Page 5 注水 選擇喜好的水冷濃縮液顏色，以純淨水調合，由”填水孔”注入至水箱九分滿，接著利用”24PIN跳線開關” 啟動電源，讓水路中的空氣集中至水箱排出，再依水量繼續添加至水箱九分滿左右即可。 （24PIN跳線開關用途：需無經主板開啟ATX電源時， 使電源直接開啟供電。） 注意：Bitspower 建議消費者使用蒸餾水、純凈水，加入Bitspower的染劑作 為水冷液使用；如客戶自行選購的水冷液導致電鍍層剝落、水道堵塞 、水泵轉動不正常、水箱管破裂或密封圈變型以致漏水等及其它不可 抗力之問題時，消費者自行承擔相關產品責任。 未注水前，請勿啟動水泵電源。 填水孔 -------產品保修規範------ 質保期時效，送修的產品凡有以下狀況，不在保修 範圍內。 【CPU水冷頭】 1.冷頭自體螺絲，有拆裝痕跡，整套產品失保。 2.頂部的進出口，因為外力使用不當導致開裂。 【冷排】 1.因為外力使用不當導致冷排水道破裂漏水。 2.進出水孔因為外力使用不當導致開裂。 【接頭】 1.有器械夾持導致的損傷痕跡。 【水泵】 1.無水通電導致水泵燒毀。 2.底部pcb進水燒毀。 3.水箱底座與水泵不可拆解，一經拆解即不保固。 【風扇】 1.進水燒毀。...
- Page 6 ..1 PCS Other accessories ..1 SET (See following details) Other accessories Complimentary fittings Bitspower reserves the right to change the product design and interpretations. These are subject to change without notice. Product colors and accessories are based on the actual product.
- Page 7 Install the water tank flap BP-TBE90DML Install fitting first, followed by the nut BP-HFI The water tank base and water pump should not be disassembled. Disassembly will void the warranty. Pump may be directly powered from the power supply using a large 4PIN power cord.
-
Page 8: Install The Cpu
Before use, please make sure that the motherboard 1mm WASHER you choose has DRGB (Digital RGB) lighting effect and its appropriate connector, usually 3PIN. Or you can DRGB LED also Bitspower's lighting controller BPTA-DRGBMFC. Connect the RGB light effect wire The thumb screw cannot... - Page 9 4. Once the tube is hot enough to bend easily, move it to the bending tool and Remark:This step is a guideline for bend at the desired angle. 5. We recommend using the Bitspower bending kit (BP-PTR12/BP-PTR14/BP-PTR16). beginners. With experience, you will develop your own style of bending tubes,...
- Page 10 (In order to power the pump only, connect the power switch connector to the 24 pin cable of the power supply. This will allow the power supply to bypass the motherboard and make the pump work alone.) Notice:Bitspower recommends that consumers add the Bitspower dye to distilled water or purified water for their water-cooling liquid. If the...
- Page 11 简中文 BP-DIO240-TBBK 示范组装说明书 主件说明 冷排 .....1个 I. 随附接头内容 BP-TBEML ..1个 风扇 .....4个 ....6个 大4PIN供电线材 BP-TB90R ....1个 ....1个 .....1个 冷排支架 BP-WTT-70ML BP-TB90DML 压克力管 ....5支 水箱管夹 ....2个 .....2个 BP-TBWP-C06 ...2个 马达系统 ....1个 水箱系统 ....1组 J. 其它配件内容 CPU冷头 ...1个 ....1组 电源启动24PIN CPU背板组 BP-HFI水流计...
- Page 12 水箱底座与水泵不可拆解，一经拆解即不保固，如要装回，水箱底座 组装水箱系统 凸点需参照下图定位安装，安装后不可扭旋转。 BP-TBE90DML 接头仅先 锁上螺母 BP-HFI 水箱底座与水泵不可拆解，一经拆 解恕不保固。 您可使用大4PIN供电线由电源供应器直 接驱动。 S1水泵規格 接头仅先 锁上螺母 额定电压：12V DC 功 耗：17W 最大流量：960L/h 最高系统温度：60℃ PWM：无 使用寿命：50,000小时 保 固：2 年 黑色/M4螺母 (固定于机壳) 冷排/支架组装（自由创作） 接头仅先 锁上螺母 组装完成样式 黑色/M3螺母 黑色/M4螺母 (固定于机壳) 黑色/M3螺丝 黑色/M4螺丝 P 10...
- Page 13 CPU水冷头 INTEL 775/115x 安装说明 手转螺丝 弹簧 1mm 垫片 使用前，请先确定您所选用的主机板具 有DRGB(Digital RGB)灯效及其插座， 一 般 多 为 3 P I N 。 或 者 您 也 可 选 用 DRGB LED Bitspower 的灯效控制器-BPTA-DRGBMFC。 灯效线材整合 SCM3F6 螺丝 1mm 垫片 核心需涂导热膏 手转螺丝不能锁太紧，弹簧 略有压迫且保有间隙如下图 。手转螺丝不能旋转到底，...
- Page 14 水冷系统整合示范 最佳水路循环示范 水路安装注意事项 硬管安装顺序： 1.先将螺母顺时针方向拧进G1/4” 鬆 牙孔锁紧。 弯管注意事项（不含在内） 2.将硬管先穿过螺帽再穿过O圈，再 将硬管推进螺母内必须到底。 緊 3.最后将螺帽顺时针方向扭紧即可。 鬆 裁切完成之硬管 緊 矽胶条 1、先将矽胶条（另外采买）穿至硬管内。 2、将已穿矽胶条之硬管需做折弯造型之范围进行均匀加热（建议使用热风枪）。 3、加热过程请配合转动硬管达到均匀加热。 4、待硬管加热至可轻易折弯之程度即可移至弯管器上进行折弯动作。 5、建议可选择使用Bitspower 弯管治具组（P-PTR12/BP-PTR14/BP-PTR16）协 注：此一使用步骤可依个人习惯作调整。 助完成。 P 12...
- Page 15 注水 选择喜好的水冷浓缩液颜色，以纯净水调合，由”填水孔”注入至水箱九分满，接着利用”24PIN跳线开关” 启动电源，让水路中的空气集中至水箱排出，再依水量继续添加至水箱九分满左右即可。 （24PIN跳线开关用途：需无经主板开启ATX电源时， 使电源直接开启供电。） 注意：Bitspower 建议消费者使用蒸馏水、纯净水，加入Bitspower的染 剂作为水冷液使用；如客户自行选购的水冷液导致电镀层剥落、水 道堵塞、水泵转动不正常、水箱管破裂或密封圈变型以致漏水等及 其它不可抗力之问题时，消费者自行承担相关产品责任。 未注水前，请勿启动水泵电源。 填水孔 -------产品保修规范------ 质保期时效，送修的产品凡有以下状况，不在保修 范围内。 【CPU水冷头】 1.冷头自体螺丝，有拆装痕迹，整套产品失保。 2.顶部的进出口，因为外力使用不当导致开裂。 【冷排】 1.因为外力使用不当导致冷排水道破裂漏水。 2.进出水孔因为外力使用不当导致开裂。 【接头】 1.有器械夹持导致的损伤痕迹。 【水泵】 1.无水通电导致水泵烧毁。 2.底部pcb进水烧毁。 3.水箱底座与水泵不可拆解，一经拆解即不保固。 【风扇】 1.进水烧毁。...
